智能盐密度测试仪新型使用说明书

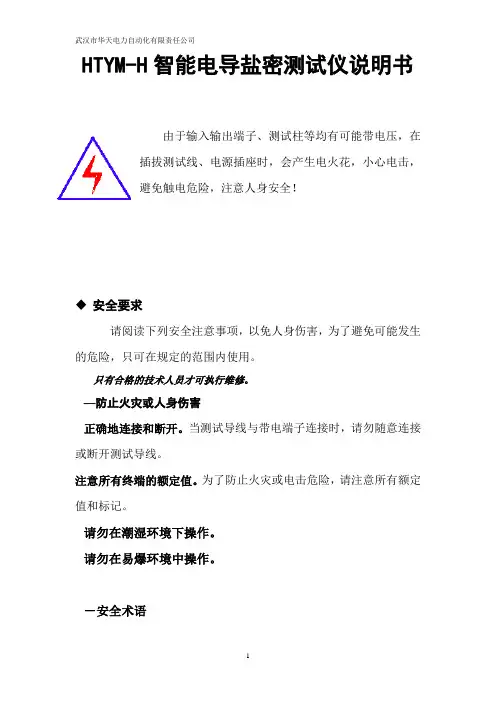

HTYM-H智能电导盐密测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录1.概述 (5)2.技术参数 (5)2.1.测量范围 (5)2.2.测量精度 (5)2.3.显示输出方式 (5)2.4.使用条件 (5)3.工作原理 (6)3.1.硬件工作原理 (6)3.2.软件工作原理 (6)4.使用说明 (6)4.1.工作状态 (6)4.2.面板示意图 (7)4.3.单键飞梭操作 (7)4.4.操作方法 (7)4.4.1测量前的准备工作 (7)4.4.2 初始值设定 (8)4.4.3 测量 (8)4.4.4伞裙或绝缘子片数的选取 (9)4.4.5打印机的使用 (9)4.4.6电池充电 (10)4.4.7配套软件的使用 (10)1.概述HTYM-H智能电导盐密测试仪是针对电力系统防污闪点检测而研制的用于测量绝缘子等值盐密度（以下简称“盐密”）和测量溶液的电导率的专用测量仪器。

该仪器符合GB/T16434 – 1996《高压架空线路和发电厂、变电所环境污秽分级及外绝缘选择标准》规定和要求。

该仪器以单片机为核心，采用单键飞梭式菜单操作,省去一般仪器用的按键和量程选择开关，中文液晶式显示，实现了自动化测量。

除具有测量盐密外，还可以测量溶液的电导率、温度等。

整机以其测量精度高、读数直观、使用方便、灵活等特点广泛地应用于电力、教学、科研及其它相关行业。

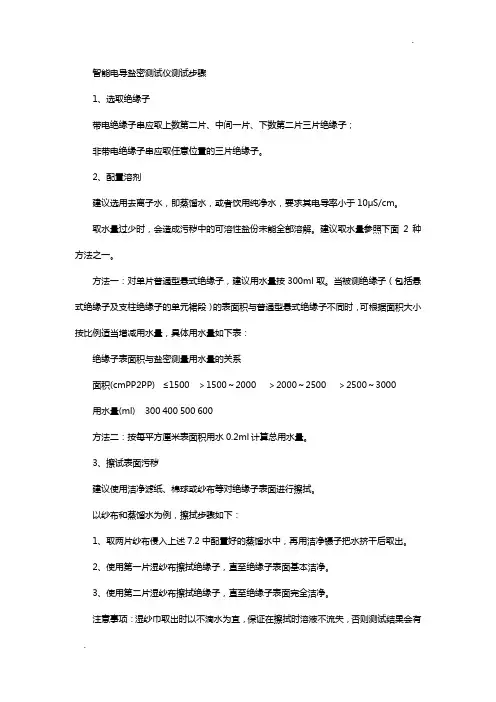

智能电导盐密测试仪测试步骤1、选取绝缘子带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。

2、配置溶剂建议选用去离子水，即蒸馏水，或者饮用纯净水，要求其电导率小于10μS/cm。

取水量过少时，会造成污秽中的可溶性盐份未能全部溶解。

建议取水量参照下面2种方法之一。

方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。

当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：绝缘子表面积与盐密测量用水量的关系面积(cmPP2PP) ≤1500 ＞1500～2000 ＞2000～2500 ＞2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面积用水0.2ml计算总用水量。

3、擦试表面污秽建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。

以纱布和蒸馏水为例，擦拭步骤如下：1、取两片纱布侵入上述7.2中配置好的蒸馏水中，再用洁净镊子把水挤干后取出。

2、使用第一片湿纱布擦拭绝缘子，直至绝缘子表面基本洁净。

3、使用第二片湿纱布擦拭绝缘子，直至绝缘子表面完全洁净。

注意事项：湿纱巾取出时以不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差。

4、溶解将上述沾有绝缘子污秽的取样巾放入准备好的去离子水中，充分搅拌，使污秽充分溶解在去离子水中，得到污秽溶液。

注意事项：未溶解物质为非可溶性物质，其对测试结果没有影响。

5、测试将电极插入溶液中，打开仪器，点击“开始测试”，进入测试页面，等待2分钟后再读数。

本仪器内置智能电导附盐密度的计算公式，可以直接读出盐密值。

注意事项：宜将电极长度的1/3以上插入溶液，过短将会影响温度测量。

测试时不宜让电极接触杯壁，以免影响电导值和温度值。

6、打印上述步骤完成后，本次测量即完成。

点击“打印”，可以打印测量结果；智能电导盐密测试仪维护保养仪器保护1. 本仪器属于电子精密仪器，使用时请轻拿轻放。

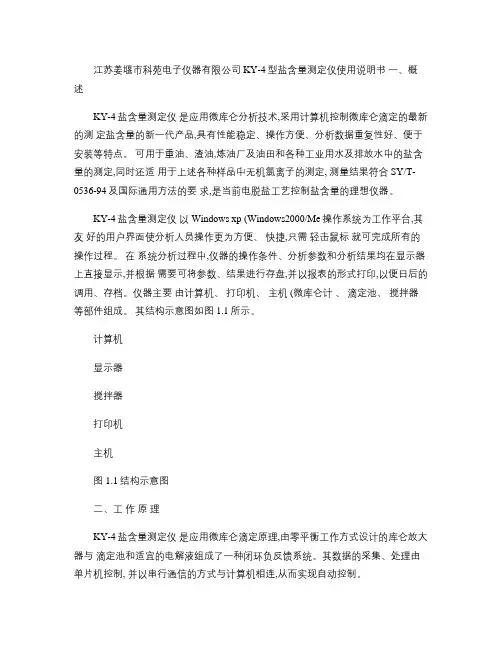

江苏姜堰市科苑电子仪器有限公司 KY-4型盐含量测定仪使用说明书一、概述KY-4盐含量测定仪是应用微库仑分析技术,采用计算机控制微库仑滴定的最新的测定盐含量的新一代产品,具有性能稳定、操作方便、分析数据重复性好、便于安装等特点。

可用于重油、渣油,炼油厂及油田和各种工业用水及排放水中的盐含量的测定,同时还适用于上述各种样品中无机氯离子的测定, 测量结果符合 SY/T-0536-94及国际通用方法的要求,是当前电脱盐工艺控制盐含量的理想仪器。

KY-4盐含量测定仪以 Windows xp (Windows2000/Me操作系统为工作平台,其友好的用户界面使分析人员操作更为方便、快捷,只需轻击鼠标就可完成所有的操作过程。

在系统分析过程中,仪器的操作条件﹑分析参数和分析结果均在显示器上直接显示,并根据需要可将参数、结果进行存盘,并以报表的形式打印,以便日后的调用、存档。

仪器主要由计算机、打印机、主机 (微库仑计、滴定池、搅拌器等部件组成。

其结构示意图如图 1.1所示。

计算机显示器搅拌器打印机主机图 1.1结构示意图二、工作原理KY-4盐含量测定仪是应用微库仑滴定原理,由零平衡工作方式设计的库仑放大器与滴定池和适宜的电解液组成了一种闭环负反馈系统。

其数据的采集、处理由单片机控制, 并以串行通信的方式与计算机相连,从而实现自动控制。

滴定池中的参考电极供给一个恒定的参考电位,并与测量电极组成指示电极对产生一电压信号。

这一信号与外加给定偏压反向串联后加在库仑放大器的输入端。

当两电压值相等时,放大器输入为零,输出也为零,在电解电极对之间没有电流通过,仪器显示器上是一条平滑的基线。

当样品由注射器注入滴定池,消耗电解液中的滴定剂 Ag +。

滴定剂浓度的变化使滴定池中的指示电极对的电位发生变化,其值的变化送入微机控制的微库仑放大器,经放大后加到电解电极对(阴、阳极上,在阳极上电生出滴定离子 Ag +,以补充消耗的滴定剂 Ag +。

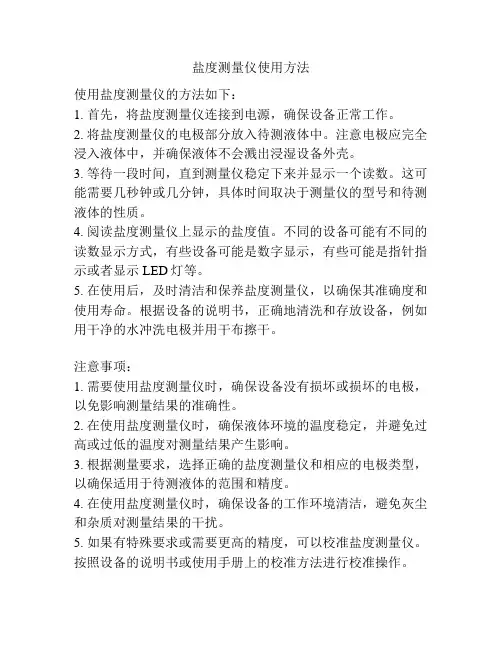

盐度测量仪使用方法
使用盐度测量仪的方法如下：
1. 首先，将盐度测量仪连接到电源，确保设备正常工作。

2. 将盐度测量仪的电极部分放入待测液体中。

注意电极应完全浸入液体中，并确保液体不会溅出浸湿设备外壳。

3. 等待一段时间，直到测量仪稳定下来并显示一个读数。

这可能需要几秒钟或几分钟，具体时间取决于测量仪的型号和待测液体的性质。

4. 阅读盐度测量仪上显示的盐度值。

不同的设备可能有不同的读数显示方式，有些设备可能是数字显示，有些可能是指针指示或者显示LED灯等。

5. 在使用后，及时清洁和保养盐度测量仪，以确保其准确度和使用寿命。

根据设备的说明书，正确地清洗和存放设备，例如用干净的水冲洗电极并用干布擦干。

注意事项：
1. 需要使用盐度测量仪时，确保设备没有损坏或损坏的电极，以免影响测量结果的准确性。

2. 在使用盐度测量仪时，确保液体环境的温度稳定，并避免过高或过低的温度对测量结果产生影响。

3. 根据测量要求，选择正确的盐度测量仪和相应的电极类型，以确保适用于待测液体的范围和精度。

4. 在使用盐度测量仪时，确保设备的工作环境清洁，避免灰尘和杂质对测量结果的干扰。

5. 如果有特殊要求或需要更高的精度，可以校准盐度测量仪。

按照设备的说明书或使用手册上的校准方法进行校准操作。

以上是一般盐度测量仪的使用方法，具体操作步骤可能因设备类型和型号的不同而有所不同，请根据具体设备的使用说明进行操作。

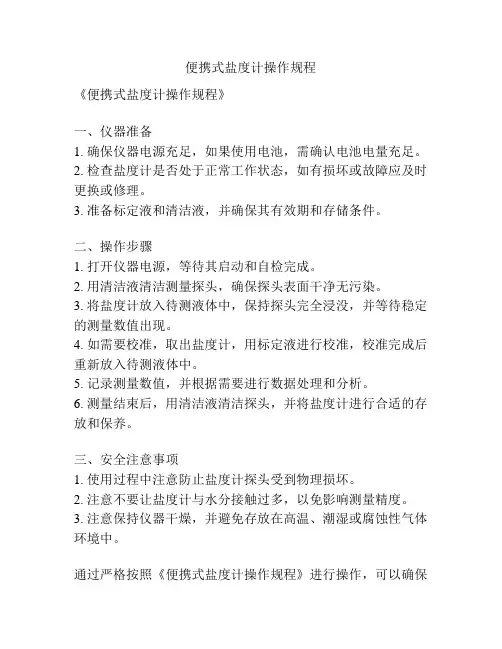

便携式盐度计操作规程
《便携式盐度计操作规程》
一、仪器准备
1. 确保仪器电源充足，如果使用电池，需确认电池电量充足。

2. 检查盐度计是否处于正常工作状态，如有损坏或故障应及时更换或修理。

3. 准备标定液和清洁液，并确保其有效期和存储条件。

二、操作步骤
1. 打开仪器电源，等待其启动和自检完成。

2. 用清洁液清洁测量探头，确保探头表面干净无污染。

3. 将盐度计放入待测液体中，保持探头完全浸没，并等待稳定的测量数值出现。

4. 如需要校准，取出盐度计，用标定液进行校准，校准完成后重新放入待测液体中。

5. 记录测量数值，并根据需要进行数据处理和分析。

6. 测量结束后，用清洁液清洁探头，并将盐度计进行合适的存放和保养。

三、安全注意事项
1. 使用过程中注意防止盐度计探头受到物理损坏。

2. 注意不要让盐度计与水分接触过多，以免影响测量精度。

3. 注意保持仪器干燥，并避免存放在高温、潮湿或腐蚀性气体环境中。

通过严格按照《便携式盐度计操作规程》进行操作，可以确保
盐度计的正常使用和测量准确性，提高工作效率，减少仪器故障和误差出现的可能性。

便携式盐度计 型号：PAL-SALT产品编号：4250（Cat.NO.4250） 操作前请阅读并遵循所有安全指令。

设备正确调零.※建议每天实施。

LCD显示测量数值、传感器温度和电池。

该仪器2分钟无操作将自动关闭。

要手动关闭，长按START 键2秒钟。

传感器剖面 开始键按住进行测量。

长按2秒钟关闭显示器。

电池区：在此放取电池。

更换电池①在电池盒盖的槽中放入一枚硬币，逆时针旋转打开盖子。

※当电池盖的O 形圈脏了或受损会影响其耐水性，请定期润滑O 形圈。

”自动温度补偿自动温度补偿（ATC ）特征是基于传感器测得的传感器附近区域的温度。

当传感器区域的温度与样品实际温度不同时，自动温度补偿（ATC ）可能无法正常工作。

测量热或冷的样品时。

将其置于传感器上约30秒再测量，或测量多次直至数值稳定。

※建议定期实施。

2.50%(±0.13)设备正确校准。

闪两次停止，[Parts No.]RE-120250 2.50% NaCl Solution AB250 Approx. 5ml(2.50±0.05g/100g)●如何制备2.50%标准溶液。

・高质量氯化钠：500g・蒸馏水：100g・100ml烧杯（玻璃或塑料）・电子天平：最小精确到0.01g ；量程200g1.将烧杯置于电子天平上，调零；2.称量2.50g氯化钠于烧杯中；3.加蒸馏水至总重达到100.00g4.从天平上拿下烧杯，搅拌至完全溶解。

※保持环境温度20℃±5℃※从当地试剂商店购买氯化钠※总重量不少于100g，以减少相对误差。

※计量单位：重量/重量%快速提示●相对低浓度的样品不需要稀释。

●建议稀释时，样品中含有大量非盐成分，比如糖。

●当样品盐度高于测量范围时，稀释后重测。

●原溶液盐度 = 稀释后溶液盐度 × 稀释倍数●测量油脂类样品时，在传感器上搅拌样品以便提高重复性。

●当样品热或凉时，初始测量值会出现波动。

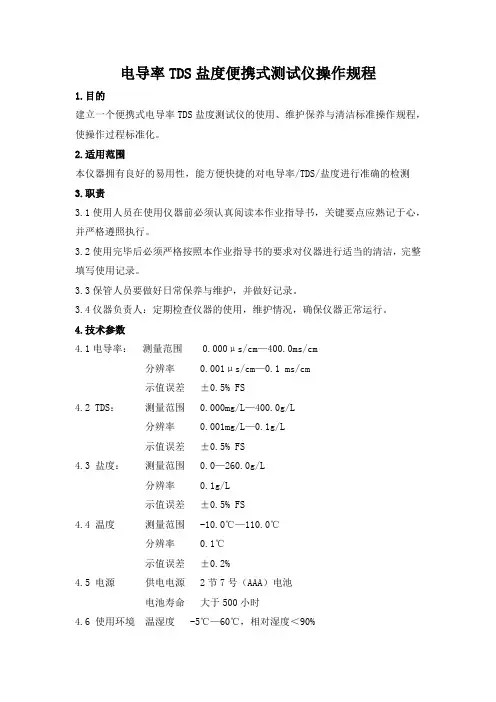

电导率TDS盐度便携式测试仪操作规程1.目的建立一个便携式电导率TDS盐度测试仪的使用、维护保养与清洁标准操作规程，使操作过程标准化。

2.适用范围本仪器拥有良好的易用性，能方便快捷的对电导率/TDS/盐度进行准确的检测3.职责3.1 使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行。

3.2使用完毕后必须严格按照本作业指导书的要求对仪器进行适当的清洁，完整填写使用记录。

3.3保管人员要做好日常保养与维护，并做好记录。

3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。

4.技术参数4.1电导率：测量范围 0.000μs/cm—400.0ms/cm分辨率 0.001μs/cm—0.1 ms/cm示值误差±0.5% FS4.2 TDS：测量范围 0.000mg/L—400.0g/L分辨率 0.001mg/L—0.1g/L示值误差±0.5% FS4.3 盐度：测量范围 0.0—260.0g/L分辨率 0.1g/L示值误差±0.5% FS4.4 温度测量范围 -10.0℃—110.0℃分辨率 0.1℃示值误差±0.2%4.5 电源供电电源 2节7号（AAA）电池电池寿命大于500小时4.6 使用环境温湿度 -5℃—60℃，相对湿度＜90%5.操作程序5.1电池：该仪器需要两节7号(AAA)电池供电，安装或更换电池时，用“一元硬币”按箭头方向标识“-”旋转电池盖，取出废旧电池，安装新电池时注意电池卡槽上正负极方向，切勿将电池倒置，可能会导致仪表损坏。

安装完成后盖上电池盖，箭头标识“+”方向旋转电池盖，直到旋紧为止，以免影响密封效果。

当电池电量不足时，屏幕上出现电池电量不足提示。

5.2电极连接：连接电极到仪表顶端电极接口时，注意电极插头上红点标识要与机器接口上的凸点标识方向保持一致，使用完毕拉动电极插头上的卡环即可拔出电极。

5.3检视设定状态，在操作模式下长按（3秒）“cal/info”键，再按“MI”或“MR”键，检视设定状态。

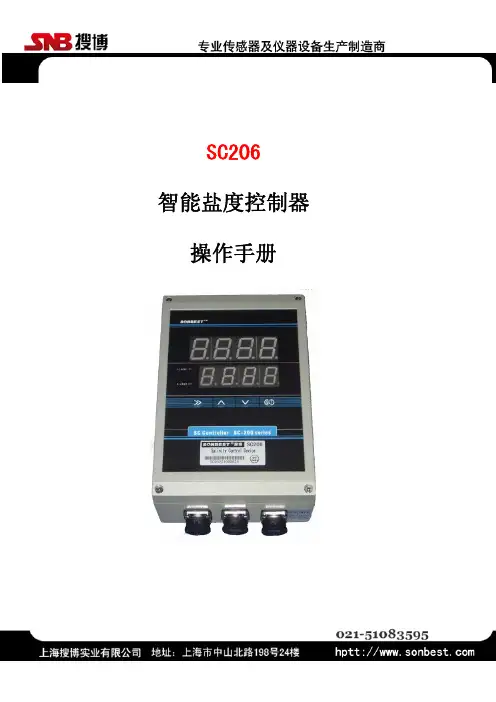

SC206智能盐度控制器 操作手册目 录概况 (3)技术参数 (3)用途 (3)显示与接口 (4)显示器 (4)指示灯功能 (4)按键 (4)接口 (5)控制参数设置 (6)设定报警参数（进入方法：按（SET)进入） (9)安装方法 (9)标准配置 (10)概况SC-206是SC-106的升级产品，SC-206盐度控制器是基于单片机及智能控制技术、采用高档防护铝壳的专用盐度控制器。

随机标配的盐度传感器采用进口盐度传感器设计而成，具有档次高、精度高、寿命长、性价比高等特点，可用于船上淡水控制、腌菜厂咸度控制等各种环境下长期稳定可靠工作。

技术参数测量范围 0到10%的含盐量（重量百分比）精度 ±0.5%含盐量值（23±5℃）取样时间 约0.4秒适宜温度 自动适应0摄氏度到50摄氏度（华氏32度到122度）工作湿度 最大80%RH机械寿命 最少3000,000次触点容量 10A工作电压 AC 220V耗电 5W外形尺寸 228*150*74（mm）存储温度 -20 ～80℃运行环境： -20℃～+85℃用途适用范围广泛，包括水质测试、水族馆淡水、饮料厂、养殖场、食物加工厂、相片冲晒、实验室、造纸工业、质量控制、学校等各种需对盐度进行检测与控制的领域。

由于其自带大容量控制能力，可以直接控制大负载的设备。

显示与接口显示器仪器自带上下双排显示器，上排显示器正常工作时，用于显示测量的盐度，设置状态时，用于显示设置的报警状态值;下面显示器在正常工作时显示“nnnn”,在设置时，用于显示当前设置的状态;指示灯功能ALRAM1亮表示继电器1闭合， ALRAM2亮表示继电器2闭合。

按键设定/确认键，按此键时间大于1秒，则可进入设置状态。

移位键，此键用于设置时，调整当前设置的数据位置，按下此键后，上排显示器总会有一个数码管呈闪烁状态，闪烁状态的位可用减小键或增加大来调整数据。

减小键，在设置报警上下限值时，用于减小当前位的数值增大键，在设置报警上下限值时，用于增大当前位的数值接口如上图所示，仪器下面有3个接口，其中最左边的为电源接口，中间的为盐度传感器接口，最右边为控制输出接口。

密度仪操作规程范本密度仪操作规程一、前言密度仪是一种用于测量物体密度的仪器。

为了保证操作人员的安全，正确使用密度仪，并确保测量结果准确可靠，制定本操作规程。

二、操作人员要求1. 操作人员必须接受过相关培训，了解密度仪的基本工作原理和操作要点。

2. 操纵密度仪时必须佩戴防护手套和护目镜，确保人身安全。

三、密度仪的准备工作1. 检查密度仪的电源线和仪器的连接是否正常，确保电源供应稳定。

2. 检查密度仪的标定是否正确，如有需要，进行标定操作。

3. 清洁密度仪的探测器，确保没有异物或污垢影响测量结果。

四、测量样品的准备1. 根据需要选择合适的样品量，确保无法溢出。

2. 清洁样品瓶和瓶盖，避免残留物影响测量结果。

3. 在严格的实验室条件下，避免外界干扰，以确保测量结果准确。

五、操作步骤1. 将样品瓶放置在密度仪的样品台上，确保样品瓶稳固。

2. 打开密度仪的电源开关，待仪器预热达到工作温度后，进行下一步操作。

3. 使用仪器的操作键，进入测量模式，并根据仪器提示进行相关设置，如选择温度和单位等。

4. 打开样品瓶盖，将样品缓缓倒入样品台中，避免溅出。

5. 使用仪器的操作键，开始测量。

仪器将自动计算样品的密度，并显示在仪器的显示屏上。

6. 完成测量后，关闭仪器电源，并将样品瓶盖盖好。

六、常见故障处理1. 仪器显示异常或无显示：检查电源是否连接正常，重新连接或更换电源。

2. 测量结果不准确：检查样品准备和仪器设置，确保操作正确。

如问题持续，可能需要进行仪器标定。

七、安全注意事项1. 操作人员在操作密度仪时，必须佩戴防护手套和护目镜，确保人身安全。

2. 在测量样品时，避免将手指放入样品台中，以免受伤。

3. 严格遵守实验室的安全操作规程，确保操作环境整洁，以防外部干扰。

4. 清洁密度仪时，务必先断电，以免触电或损坏仪器。

5. 维修和校准密度仪应由专业人员进行，不得私自拆卸或修理。

八、操作后的清理工作1. 关闭仪器电源，拔出电源插头，切断电源供应。

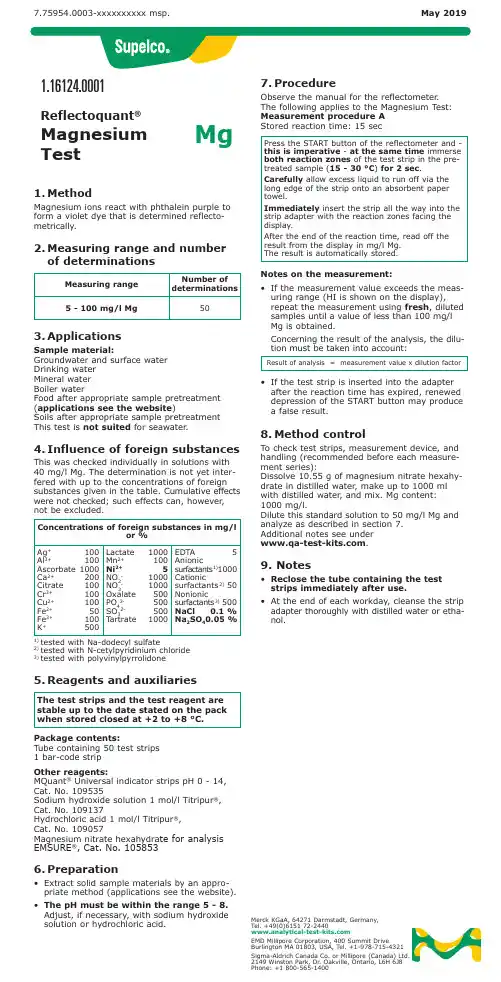

1. MethodMagnesium ions react with phthalein purple to form a violet dye that is determined reflecto-metrically.2. M easuring range and number of determinationsMeasuring rangeNumber ofdeterminations5 - 100 mg/l Mg503. ApplicationsSample material:Groundwater and surface water Drinking water Mineral water Boiler waterFood after appropriate sample pretreatment (applications see the website )Soils after appropriate sample pretreatment This test is not suited for seawater .4. Influence of foreign substancesThis was checked individually in solutions with 40 mg/l Mg. The determination is not yet inter-fered with up to the concentrations of foreign substances given in the table. Cumulative effects were not checked; such effects can, however , not be excluded.Concentrations of foreign substances in mg/lor % Ag + 100 Lactate 1000 EDTA 5 Al 3+ 100 Mn 2+ 100 AnionicAscorbate 1000 Ni 2+ 5 surfactants 1)1000 Ca 2+ 200 NO 2- 1000 Cationic Citrate 100 NO 3- 1000 surfactants 2) 50 Cr 3+ 100 Oxalate 500 Nonionic Cu 2+ 100 PO 43- 500 surfactants 3) 500 Fe 2+ 50 SO 32- 500 NaCl 0.1 % Fe 3+ 100 Tartrate 1000 Na 2SO 40.05% K + 5001) tested with Na-dodecyl sulfate2)tested with N-cetylpyridinium chloride 3)tested with polyvinylpyrrolidone5. Reagents and auxiliariesThe test strips and the test reagent are stable up to the date stated on the pack when stored closed at +2 to +8 °C.Package contents:Tube containing 50 test strips 1 bar-code stripOther reagents:MQuant ® Universal indicator strips pH 0 - 14, Cat. No. 109535Sodium hydroxide solution 1 mol/l Titripur ®, Cat. No. 109137Hydrochloric acid 1 mol/l Titripur ®, Cat. No. 109057Magnesium nitrate hexahydra te for analysisEMSURE ®, Cat. No. 1058536. Preparation• Extract solid sample materials by an appro-priate method (applications see the website).• The pH must be within the range 5 - 8. Adjust, if necessary, with sodium hydroxide solution or hydrochloric acid.7. ProcedureObserve the manual for the reflectometer . The following applies to the Magnesium Test:Measurement procedure A Stored reaction time: 15 secPress the START button of the reflectometer and - this is imperative - at the same time immerse both reaction zones of the test strip in the pre-treated sample (15 - 30 °C ) for 2 sec .Carefully allow excess liquid to run off via the long edge of the strip onto an absorbent paper towel.Immediately insert the strip all the way into the strip adapter with the reaction zones facing the display.After the end of the reaction time, read off the result from the display in mg/l Mg. The result is automatically stored.Notes on the measurement:• If the measurement value exceeds the meas-uring range (HI is shown on the display),repeat the measurement using fresh , diluted samples until a value of less than 100 mg/l Mg is obtained. Concerning the result of the analysis, the dilu-tion must be taken into account:Result of analysis = measurement value x dilution factor• If the test strip is inserted into the adapter after the reaction time has expired, renewed depression of the START button may produce a false result.8. Method controlTo check test strips, measurement device, and handling (recommended before each measure-ment series):Dissolve 10.55 g of magnesium nitrate hexahy-drate in distilled water , make up to 1000 ml with distilled water , and mix. Mg content: 1000 mg/l.Dilute this standard solution to 50 mg/l Mg and analyze as described in section 7.Additional notes see under .9. Notes• Reclose the tube containing the test strips immediately after use.• At the end of each workday, cleanse the strip adapter thoroughly with distilled water or etha-nol.7.75954.0003-xxxxxxxxxx msp. May 2019Reflectoquant ®Magnesium TestMg1.16124.0001Merck KGaA, 64271 Darmstadt, Germany, Tel. +49(0)6151 72-2440EMD Millipore Corporation, 400 Summit DriveBurlington MA 01803, USA, Tel. +1-978-715-4321Sigma-Aldrich Canada Co. or Millipore (Canada) Ltd. 2149 Winston Park, Dr . Oakville, Ontario, L6H 6J8 Phone: +1 800-565-1400。

密度检测仪操作指导书
________________________________________________________________ ________________表格编号：FOS701021 第1 页共1 页发行日期：2007/05/10
版次： 1.0密度检测仪
1.目的：正确使用密度检测仪进行测试，确保测量值的精确度，延长仪器使用寿命。

2.适用范围：适用于摩擦材料的密度测试。

3.
试验用具：密度检测仪，包括：电脑，升降系统和电子天平。

4.实施方法：
1 打开电脑电源开关2打开电子称开关，并
将读数归零 3 打开升降器开关 4 将桌面上光标移至
“全自动刹车片密度测
试”点击
5将光标移至“进入”
点击6 将光标移至“默认测试参数设置”点击7 输入批号名称等相关信息，然后将光标移至“进入测试”点击8将光标移至“密度测试”点击
9 出现图示的界面时，检查
确认挂钩上无重物、电子称
有数字显示，然后点击确认10 出现图示的界面时，将摩擦材料挂在挂钩上，然后点击确认11 仪器会自动测出材料的干重、湿重和密度，结果如图，按照8~11步重复进行测量12
完成测量后，将光标移至“退出测试系统”点击
13 关闭电子称的电源和升
降器的开关开
关开关置零
14 关闭计算机
开关。

BY2010智能盐密度测试仪（新型）使用说明书引言欢迎使用直读式等值盐密度测试仪（盐密仪）我们在设计建造输送容量大的电站和线路前应首先测定外绝缘的饱和盐密度以确定所在区域的污秽等级，选择合适的外绝缘爬电比距，使污闪事故率降低到本电力系统安全经济送电可以接受的程度(即可接受的污闪事故率)，让国民经济损失降低到最少。

我国电力系统一般网架比较薄弱，多次污闪跳闸即有可能带来整个系统瓦解，引起大面积停电，某些污闪事故停电及检修时停电带来少送电量引起的损失，远远超过基建时外绝缘的投资。

污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散，往往造成大面积、多设备的连锁事故。

对于已经投入使用高压输电线路、发电厂、变电站等场所的外绝缘设备应当每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故。

作为判断外绝缘设备是否需要清洗或更换的依据。

我公司根据电力行业防治污闪的要求，针对进口电导仪器不能直接读出盐密度值的弊端，以及其对绝缘子盐密测试的不适应性，开发了最适合用户需求的BY2010绝缘子直读式等值盐密度测试仪，操作简单、功能齐全，得到了行业客户的一致认可。

目录一、依据标准 (3)二、术语解释 (3)三、仪器介绍 (3)四、性能指标 (4)五、产品特点 (4)六、操作方法详解 (5)6.1主菜单 (5)6.2查看记录 (7)6.3删除记录 (8)6.4参量设置 (8)七、现场测试方法及步骤 (9)八、保养维护 (10)九、随机附件 (11)十：附录 (13)一、依据标准GB /T 4585-2004 / IEC 60507 :1 991《交流系统用高压绝缘子的人工污秽试验》GB/T 16434—1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB 311.1—83 《高压输变电设备的绝缘配合》GB/T 5582—93 《高压电力设备外绝缘污秽等级》二、术语解释m表示。

等值盐密度：指污秽液等效为相同电导氯化钠溶液的溶质密度，通常以Kg/3绝缘子的爬电比距: 绝缘子的总爬电距离L除以试验电压与3的积；它通常以mm/kV来表示。

用户操作手册尊敬的顾客感谢您使用本公司YTC640智能电导盐密度测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年（包括三年）内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

·请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

此份操作手册可在下列网站上下载所得： 或 操作手册EC/TDS/SALT 检测器大屏幕防水多范围电导率/总固体溶解物含量/盐度检测器附带温度显示简介感谢您选购内带微处理器的防水电导率/总固体溶解物含量/盐度检测器，配有超大双行显示器。

您所选购的产品为下列型号中的一款：• ECTestr11 • ECTestr11+ • TDSTestr11 • TDSTestr11+ • SALTTestr11无附带型号 (ECTestr11, TDSTestr11 & SALTTestr11) 带有用户可替换的二针型传感器，同时也带有多项简单易学的功能，诸如双重范围测量、保持功能、自动温度补偿(ATC) 以及自诊断信息等功能。

附带型号 (ECTestr11+ & TDSTestr11+) 带有用户可替换的盖帽式传感器，并带有其他附带功能，包括多范围测量、最多到3点的校正、高分辨率测定等。

在您开始使用之前取下电极保护帽，在酒精中将电极浸泡数分钟，以去除电极表面的油污，其会影响测量的准确性。

各键功能注释：INC和DEC键位于电池盒内。

参见图1注释：对于ECTestr11 & ECTestr11+型号的仪器，其HOLD键上面写的是“HOLD/ENT”开机按ON/OFF键打开检测器。

液晶显示器上将显示如图2所示的开机流程。

开机后如果您8.5秒没有按任何键，仪器将自动关闭来保存电池。

选择范围根据您选择的产品，您可以把检测器的读书限定在一个特别的测量分为 (PU, LO或HI)，或者满量程 (AUTO)。

默认值为AUTO。

如果您设定的范围为非AUTO，则检测器在校正过程中只能使用所设定的特别范围。

如果您所测样品的电导率/TDS大于所设定的测量范围，则LCD上会显示“OR”的错误信息。

各型号的测量范围参见样品型号一章。

范围选择步骤：1.关闭检测器。

按住°C/°F键不放，然后用ON/OFF键打开检测器。

智能电导盐密测试仪功能特点描述智能电导盐密测试仪功能描述3.1 仪器设置1. 按下开关键【ON/OFF】，打开仪器。

按【▲】【▼】【<】【>】键移动光标到“使用指南”，按【OK】键，仪器显示“使用指南”的详细内容，通过显示屏右边【▲】【▼】方向键浏览；2. 按【ESC】键，返回到主菜单。

3. 按【▲】【▼】【<】【>】键，移动光标到“系统设置”，按【OK】键，仪器进入系统设置子菜单，在“时间日期设置”栏，通过显示屏右边【▲】【▼】方向键增加或减少数值，继续按【TAB】移到下一项“月、日、小时、分钟、秒钟”等；4. 按【TAB】键，移动光标到“屏幕亮度”栏，如有必要（即当屏幕显示太淡或太深时），按【<】【>】键可进行对比度设置。

5. 按【TAB】键，移动光标到“进入省电模式时间”栏，通过显示屏右边【▲】【▼】方向键增加或减少数值。

6. 按【TAB】键，移动光标到“无操作自动关机时间”栏，通过显示屏右边【▲】【▼】方向键增加或减少数值。

7. 按【TAB】键，移动光标到“语言”栏，通过显示屏下边【<】【>】键方向键选定“简体中文”或“English”。

8. 回到主菜单界面，按【▲】【▼】【<】【>】键，移动光标到“系统状态”，按【OK】键，仪器显示当前系统的状态，按【ESC】键，返回到主菜单；9. 回到主菜单界面，按【▲】【▼】【<】【>】键，移动光标到“版本信息”，按【OK】键，可查看仪器的版本信息，按【ESC】键，返回到主菜单；10. 回到主菜单界面，按【▲】【▼】【<】【>】键，移动光标到“触控校准”，按【OK】键，进入校准界面，请点击圆心并保持0.5秒，按【确定】键，返回到主菜单；3.2 数据管理1. 回到主菜单界面，按【▲】【▼】【<】【>】键移动光标到“数据浏览”，按【OK】键进入“测试数据浏览”界面；2. 按【▲】【▼】键移动光标到要查看的记录，按【查看详情】键可显示该条记录的详细内容。
