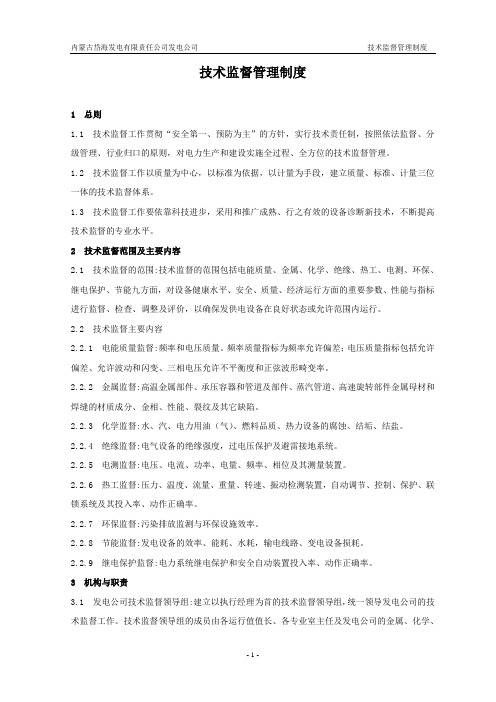

技术监督管理制度1 总则1.1 技术监督工作贯彻“安全第一、预防为主”的方针，实行技术责任制，按照依法监督、分级管理、行业归口的原则，对电力生产和建设实施全过程、全方位的技术监督管理。
1.2 技术监督工作以质量为中心，以标准为依据，以计量为手段，建立质量、标准、计量三位一体的技术监督体系。
1.3 技术监督工作要依靠科技进步，采用和推广成熟、行之有效的设备诊断新技术，不断提高技术监督的专业水平。
2 技术监督范围及主要内容2.1 技术监督的范围:技术监督的范围包括电能质量、金属、化学、绝缘、热工、电测、环保、继电保护、节能九方面，对设备健康水平、安全、质量、经济运行方面的重要参数、性能与指标进行监督、检查、调整及评价，以确保发供电设备在良好状态或允许范围内运行。
2.2 技术监督主要内容2.2.1 电能质量监督:频率和电压质量。
频率质量指标为频率允许偏差；电压质量指标包括允许偏差、允许波动和闪变、三相电压允许不平衡度和正弦波形畸变率。
2.2.2 金属监督:高温金属部件、承压容器和管道及部件、蒸汽管道、高速旋转部件金属母材和焊缝的材质成分、金相、性能、裂纹及其它缺陷。
2.2.3 化学监督:水、汽、电力用油（气）、燃料品质、热力设备的腐蚀、结垢、结盐。
2.2.4 绝缘监督:电气设备的绝缘强度，过电压保护及避雷接地系统。
2.2.5 电测监督:电压、电流、功率、电量、频率、相位及其测量装置。
2.2.6 热工监督:压力、温度、流量、重量、转速、振动检测装置，自动调节、控制、保护、联锁系统及其投入率、动作正确率。
2.2.7 环保监督:污染排放监测与环保设施效率。
2.2.8 节能监督:发电设备的效率、能耗、水耗，输电线路、变电设备损耗。
2.2.9 继电保护监督:电力系统继电保护和安全自动装置投入率、动作正确率。
3 机构与职责3.1 发电公司技术监督领导组:建立以执行经理为首的技术监督领导组，统一领导发电公司的技术监督工作。
电气设备运行维护、检修规程前言本规程是根据GB/T1.1——2000标准化工作导则第1单元标准的起草与表述规则第1部分标准编写的基本规定，为满足现场实际需要对后英集团动力《电气设备运行维护、检修规程》(2006.11.1版本)进行修改的。
本规程以国家及行业的法规和技术标准并结合动力所设置的供配电、制氧、燃气、给排水及压缩空气、发电等的电气设备的工艺状况、设备情况，本着安全第一，预防为主的方针，对各专业电气设备在规范设备设置，检修施工，运行操作上的技术要求提出了规定，以适应和加强后英集团动力内部管理和生产经营的需要。
本规程编写和修改时，还结合《中华人民共和国电力法》对动力厂在电气设备运行维护、检修上提出了一些规定，以加强动力厂电气设备运行维护、检修的管理。
本规程从2007年3月1日起颁布本规程从2007年4月1日起实施本规程从实施之日起，原2006年11月1日颁布的后集团动力《电气设备运行维护、检修规程》同时宣布废止。
本规程由后英集团提出。
本规程由后英集团机动部归口。
本规程由后英集团动力设备室起草。
本规程主要起草人：本规程审核人：本规程批准人目次1、范围 (3)2、引用标准 (3)3、变压器 (3)3.1、变压器运行中的检查项目及要求 (3)3.2、变压器常见故障分析及处理 (5)3.3、变压器的并列运行 (7)3.4、变压器的检修项目及要求 (7)4、变电所 (10)4.1、高压柜的维护和检修项目 (10)4.2、断路器运行和维护 (10)4.3、隔离开关的运行与维护 (11)4.4、电流互感器的运行与维护 (12)4.5、电压互感器的运行与维护 (14)4.6、无功补偿装置的远行与维护 (16)4.7、继电保护及二次回路的运行与维护 (17)4.8、直流电池屏的运行与维护 (21)5、电动机 (22)5.1、电动机启动前的检查 (22)5.2、电动机运行中的监视和检查 (23)5.3、电动机事故停机 (24)5.4、电动机的常见故障及处理 (25)5.5、电动机的维修及要求 (27)6、电缆 (28)6.1、电缆的运行与维护 (28)6.2、电缆的外部检查 (29)7、配电室及低压设备 (29)7.1、运行与维护 (29)7.2、事故处理 (30)7.3、其他要求 (30)电气设备运行维护、检修规程1、范围为了规范后英集团动力厂电气设备运行维护、检修，提高安全管理和运行操作的水平，保证安全生产，特制订本规程。
目次1 范围 (1)2 术语和定义 (1)3 作业准备 (1)3.1 人员要求 (1)3.2 工具与材料 (1)3.3 关键过程控制清单 (4)3.4 环境因素及危险源控制清单 (5)4 工作程序 (6)4.1 作业流程图 (6)4.2 设备检修 (7)5 相关/支持性文件 (9)6 记录 (9)1 范围本指导书规定了高坝洲电厂推力轴承、机械制动系统设备及部件检修作业,旨在消除设备隐患、保证机组正常运行。
本指导书确立了高坝洲电厂推力轴承、机械制动系统业部件检修作业的工艺要求和危险源控制。
本指导书适用于高坝洲电厂推力轴承、机械制动系统设备及部件检修作业过程指导。
2 术语和定义无3 作业准备3.2工具与材料3.3 关键过程控制清单4 工作程序4.1作业流程图高坝洲电厂推力轴承、机械制动系统设备及部件检修流程图下图1图1 推力轴承、机械制动系统设备及部件检修流程图4.2 设备检修4.2.1 下机架及推力轴承的拆卸和检修4.2.1.1 关闭技术供水水源，拆除推力油槽冷却器进、排冷却水管。
拆卸风闸油气管路及风闸行程开关装置。
4.2.1.2 拆除下机架及推力轴承油槽内外各测量装置、油位计、探棒、引线等。
4.2.1.3 拆除推力油槽防油雾化装置及管路；拆除油槽密封盖板与盖板联接螺栓M16×35，拆除油槽密封盖板及油槽盖板，作好标记放在指定位置。
4.2.1.4 拆除油槽稳油板和支撑板把合螺栓M12×30，取出稳油板和支撑板，作好标记并登记好螺栓数量。
4.2.1.5 拆除油槽内挡油板与推力轴承座联接螺栓M12×30，取出内挡油板。
4.2.1.6 对拆卸下来的所有油气管路，接头，均用白布包扎好，以免脏物进入。
各管路接头拆下来时的位置情况均应做标记，记录完整，不要混放。
4.2.1.7 逐步吊出油槽盖板、推力头镜板、推力瓦，推力瓦吊出后按顺序进行摆放在空地，并作好记录，瓦面盖毛毡，以免碰撞。
岱海电厂备品备件管理制度25（精）备品备件管理制度1 主题内容与适用范围1.1 本制度规定了检修各室备品备件的分类、定额管理和储备、计划管理、管理职责分工、修旧利废、外委加工和定货、入库前的验收工作。
1.2 本制度依据电力行业有关备品备件管理规定,结合我公司实际情况制定。
1.3 本制度适用于内蒙古岱海发电有限责任公司检修各室备品备件管理。
2 总则2.1 做好生产设备的备品备件管理工作,是及时消除设备缺陷,加快事故抢修、缩短停用时间、提高设备可用率、确保安全经济运行的重要措施。
为此,特制定本制度。
2.2 本制度由内蒙古岱海发电有限责任公司发电公司起草与解释。
3 备品备件的分类3.1 备品备件可分为事故性备品、轮换性备品、消耗性备品。
3.1.1 事故性备品包括备件性备品、设备性备品和材料性备品。
3.1.1.1 备件性备品是指主要设备(主机和辅机的零部件。
这些零部件具有在正常运行情况下不易磨损,正常检修不需要更换,但损坏后将造成发供电设备不能正常运行或直接影响主设备的安全运行,而且损坏后不易修复,制造周期长或加工须用特殊材料的特点。
3.1.1.2 设备性备品是指除主机以外的其它重要辅助设备。
这些设备一旦损坏,将影响发供电的正常运行,而且损坏后不易修复或难以购买。
3.1.1.3 材料性备品是为解决主机设备及管道事故抢修所储备的材料及加工备件性备品所需的特殊材料。
3.1.1.4 具备下列条件之一者,均不属于事故性备品。
3.1.1.4.1 在设备正常运行情况下容易磨损,正常检修中需要更换的零、部件。
3.1.1.4.2 为缩短检修时间用的检修轮换部件。
3.1.1.4.3 在检修中使用的一般材料、设备、工具和仪器。
3.1.1.4.4 设备损坏后,在短时间内可以修复、购买、制造的零部件的材料。
3.1.1.4.5 特殊检修项目需要的大宗材料、特殊材料以及零部件。
3.1.1.4.6 现场固定安装的备用设备。
3.1.2 轮换性备品:轮换性备品是为缩短检修工期,对某机件、小型设备为减少检修工作中的工作量采取更换的方式来代替检修,对更换下的机件或设备在机组检修结束再行修理,以备下次使用的备品。
岱海电厂学习总结陕西清水川发电有限公司二○○八年二月目录岱海电厂学习总结 (2)附录：学习感受 (29)岱海电厂参观心得(四川电力建设二公司项目部) (29)细节成就完美（西北电建一公司兰斌） (34)岱海归来谈防冻（承运部汽机检修专工张炜） (41)无需扬鞭自奋蹄（承运部值长焦华） (46)岱海电厂电气专业学习总结（承运部电气专工袁军民） (49)岱海电厂热工专业学习总结（承运部热工专工李超） (51)岱海电厂运行管理学习总结（承运部值长杨小文） (54)岱海一行之我想（承运部机组长吴强） (57)岱海电厂保洁工作调研学习感受（承运部保洁负责人马智宏） (59)学习创新勇创一流（承运部学员陈员） (61)同心同德共创佳绩（承运部学员王毅） (64)加强企业文化建设提高企业管理水平（技术部孙磊） (66)岱海电厂生产管理学习总结（生产准备部张石龙） (72)- 1 -2008年2月20日至23日，按照清水川发电有限公司的安排，在金海晖副总经理的带领下，有限公司工程部、技术部、生产准备部、承运部、四川电建二公司、西北电建一公司、陕西省建四公司一行40余人前往草原上的一颗璀璨的明珠——岱海发电厂参观学习。
岱海电厂位于内蒙古自治区乌兰察布盟凉城县境内岱海湖南岸，西距呼和浩特市110公里，东距北京市370公里，西南距准格尔煤田170公里，由北京国际电力开发投资公司和内蒙古蒙能热电股份有限公司按51%、49%的比例合资建设。
岱海电厂规划容量为8台60万千瓦机组，分四期建成，同时建设配套500千伏输变电工程，经河北万全变电站接入京津唐电网。
一期工程两台600兆瓦机组已分别于2005年10月、2006年1月投产发电。
二期工程两台600兆瓦空冷机组已分别于2007年9月、2007年11月投产发电。
- 2 -在本次学习之前，针对清水川发电有限公司目前的实际情况，本着学先进，赶先进，不断提高我公司各项管理水平，创一流发电企业的目标为宗旨，制定了学习计划，提出了学习的内容，特别是安全文明生产和生产现场暖通防冻问题作为本次学习的重点内容，现将有关学习情况做以总结汇报。
第一章岱海电厂机组设备概述1.1锅炉设备概述1.1.1锅炉型号:B&WB一2025/17.5一M1.1.2锅炉型式:亚临界参数、自然循环、一次中间再热、单炉膛、平衡通风、固态排渣、全钢构架的(型单汽包锅炉1.1.3制造厂家:北京巴布科克²威尔科克斯有限公司1.1.4锅炉采用单炉膛Π型全钢构架、全悬吊紧身全封闭结构,固态排渣。
锅炉采用自然循环方式,水冷壁采用膜式全焊结构,锅炉深度53750mm,锅炉宽度46000mm,锅炉顶梁标高81630 mm,汽包中心线标高74330mm,顶棚标高70060 mm水冷壁下集箱标高8000mm,炉膛深17400mm,宽20100mm,高62060mm(由前后水冷壁下集箱中心线到顶棚管中心线),共有水冷壁管996根,水冷壁划分为28个循环回路。
前水冷壁与后水冷壁沿锅炉宽度各分成6和12个回路,两侧水冷壁各分成5个回路。
锅炉炉顶采用全密封结构,并设有大罩壳。
炉底密封采用水封结构。
炉膛上部布置屏式过热器,炉膛折焰角上方有二级高温过热器。
在水平烟道处布置了垂直再热器。
尾部竖井由隔墙分隔成前后两个烟道,前部布置水平再热器和省煤器;后部布置一级过热器和省煤器。
在分烟道底部设置了烟气调节挡板装置,用来分流烟气量,以保持控制负荷范围内的再热蒸汽出口温度。
烟气通过调节挡板后又汇集在一起经两个尾部烟道引入左右各一的回转式空气预热器。
1.1.5锅炉采用自然循环。
锅炉在各种工况下均能保证水循环安全可靠,不会发生循环停滞、倒流、膜态沸腾等现象。
水冷壁系统整体循环倍率数值为:允许的最小循环倍率(设计) 2.8锅炉B-MOì时计算循环倍率 3.2锅炉30 % MCR时计算循环倍率 151.1.6采用正压直吹式制粉系统,一台锅炉配备六台ZGMl23G型中速磨煤机,五台磨煤机运行可带锅炉MCR,一台备用。
每台磨煤机有六根煤粉管布置于炉膛同一墙同一层,每层燃烧器均位于彼此隔离的分隔风仓内,每台炉共有36只燃烧器,燃烧器前后墙各18只,分三层对称布置在锅炉的前后墙各自的分隔仓大风箱中,前后墙对冲燃烧方式,并配置B&W公司标准的EI-XCL低NOx双调风旋流燃烧器及降低Nox排放量的NOX(OFA)喷口。
内蒙古岱海发电有限责任公司低压电动机检修作业指导书批准：审核：编写：樊立云2005 年 07 月 24 日低压电机检修作业指导书目录1.低压电机有关参数1.1.低压电机技术数据1.2.低压电机结构概述2.引用标准3.检修周期与检修项目3.1.检修周期3.2.检修项目3.2.1.大修标准项目3.2.2.小修标准项目4.危险点分析及注意事项4.1.危险点分析4.2.注意事项5.检修准备工作5.1.作业条件5.1.1.机组或系统状态5.1.2.检修条件5.1.3.配合工作5.2.图纸5.3.备品、备件5.4.材料5.5.仪器、仪表及工具5.5.1.专用仪器、仪表及工具5.5.2.常用仪器、仪表及工具5.6.检修场地及机械6.低压电机检修工艺及质量标准6.1.电机解体6.2.解体后部件的清扫、保管6.3.电动机清扫、检修6.4.滚动轴承清扫、检查6.5.滚动轴承的拆卸6.6.滚动轴承的安装6.7.转轴常见故障的处理6.8.电机组装与调整6.9.电机接线及试转7.试验项目7.1.修前试验7.2.修中试验7.3.修后试验8.质检点及标准1.低压电机有关参数1.1.低压电机技术数据详细技术数据请查阅低压电机负荷手册1.2.低压电机结构概述1.2.1.安装型式有卧式、立式两种，圆型机座。
1.2.2.通风冷却方式电机采用自扇冷式，表面冷却方式，非驱动端风扇将冷风吹向电机本体散热筋，与电机本体交换热量后，排入周围环境。
电机内采用转子铁芯自带风扇冷却，空气循环在电机定、转子和机壳的封闭回路里，经过电机定、转子时吸收热量，而再经机壳时放出热量。
1.2.3.轴承结构电机两端采用滚动轴承结构，由内外小盖、大盖、弹簧圈等构成。
2.引用标准：2.1.电气检修工艺规程电机工程手册（机械工业出版社）2.2.电动机修理手册（机械工业出版社）3.检修周期及检修项目：3.1.检修周期：大修，每1—2年一次，特殊情况下周期可适当缩短或延长，小修每年一到两次。
电厂电气检修规程目录目录 1第一章总述 51.1 总则 41.2 检修间隔、项目和停用日数 51.2.1 主要设备的检修间隔 51.2.2 主要设备的检修项目 51.2.3 主要设备检修停用日数 61.2.4 辅助设备检修 61.3 检修计划 61.3.1 检修计划的编制61.3.2 检修的申请程度和批准权限71.3.3 检修材料、备品配件及费用71.4 检修准备工作81.5 施工管理81.6 检修质量验收与总结91.7 设备管理101.7.1 设备定期巡视、检修和维护101.7.2 设备管理基础工作101.7.3 设备评级和缺陷111.8 技术培训11第二章发电机错误!未定义书签。
2.1 概述112.2 主要技术数据112.3 检修周期和标准项目132.3.1 检修周期132.3.2 标准项目132.4 检修前的准备工作142.5 检修工艺152.5.1 发电机解体152.5.2 发电机本体检修162.5.3 发电机转子检修172.5.4 发电机的装复192.5.5 发电机试验192.5.6 发电机日常维护20第三章主变压器及高压启动变213.1 概述213.2 技术规范213.2.1 主变压器213.3 变压器检修周期和检修项目213.3.1 变压器的检修周期213.3.2 变压器大修项目213.3.3 变压器小修项目223.4 检修前、后应做的工作223.4.1 检修前的准备223.4.2 检修组织内容223.4.3 检修场地的准备223.4.4 检修后的工作223.5 检修步骤223.5.1 变压器解体223.5.2 变压器检修后的组装 243.5.3 变压器检修后的试验 253.6 变压器的日常维护25第四章低压厂用变压器 254.1 概述: 384.2 主要技术数据254.3 厂用变压器检修周期和检修项目264.3.1 厂用变压器大修周期 264.3.2 厂用变压器小修周期 264.3.3 厂用变压器大修项目 264.3.4 厂用变压器小修项目 264.4 检修前、后应做的工作264.4.1 检修前的准备264.4.2 检修组织274.4.3 检修场地的准备274.4.4 检修后的工作274.4.5 新安装或大修的厂用变压器应重点检查项目 27 4.5 厂用变压器检修步骤274.6 厂用变压器检修后的试验项目和标准43第五章110KV系统445.1 概述445.2 技术规范445.3 110KV隔离开关技术规范465.4 检修用接地开关465.5 快速接地开关465.6 检修工艺475.6.1 SF6开关本体检修475.6.2 SF6开关、隔离开关系统检查475.6.3 开关操作机构检查485.6.4 隔离开关检修485.6.5 开关操作回路检查495.6.6 就地控制盘检查505.6.7 试验操作505.7 SF6全封闭组合电器GIS常见故障及其处理50 5.7.1 常见故障分类515.7.2 常见特有故障515.8 认真做好日常巡视545.9 认真做好检修工作545.9.1 检修工艺的流程框图555.9.2 检修工艺要点55第六章10KV系统556.1 概述366.2 技术规范366.2.1 10KV真空开关376.2.2 10KV真空接触器376.2.3 10KV高压开关柜376.3 10KV真空断路器检修工艺566.3.1 开关梅花触头的检查、清扫376.3.2 真空断路器检查376.3.3 开关外部检查、清洁 376.3.4 断路器操作机构检查 386.3.5 辅助开关检查586.3.6 控制部分检查386.3.7 开关柜检查、清扫596.3.8 真空开关试验396.3.9 开关装复、校验406.3.10 真空断路器的日常维护和检查 616.3.11 真空断路器使用维护中应该注意的问题 62 第七章厂用400V系统637.1 主厂房厂用电系统637.1.1 概述637.1.2 配电回路637.1.3 低压配电柜的巡检667.1.4 低压配电柜的定期保养与试验 667.2 化水电气系统677.2.1 电源系统677.2.2 化水MCC配电盘设备677.2.3 化水MCC柜的巡视检查677.2.4 化水MCC柜的保养与试验677.3 综合泵房电气系统687.3.1 电源系统687.3.2 综合泵房MCC柜的巡视检查687.3.3 综合泵房MCC柜的保养与试验68第八章互感器、避雷器688.1 互感器 688.1.1 概述688.1.2 检修内容688.1.3 电流、电压互感器试验698.2 避雷器 708.2.1 概述708.2.2 检修工艺708.2.3 避雷器试验70第九章电动机719.1 概述719.2 交流电动机的维修729.2.1 电动机的日常维护729.2.2 电动机小修739.2.3 电动机大修739.2.4 电动机的拆装749.3 直流电机的维修 759.3.1 直流电机的日常维护 759.3.2 直流电动机的检修76第十章继电保护装置的检验与维护7710.1 检验种类及期限7710.2 校验分类7710.3 定期校验分类7710.4 补充校验分类7710.5 新安装装置的验收校验7710.6 定期校验的期限7810.7 继电保护装置的校验7810.7.1 校验前的准备工作7810.7.2 校验项目7910.7.3 整组试验8210.7.4 继电保护装置的维护8210.7.5 继电保护装置维护的注意事项83第十一章电气仪表及安全用具8311.1 仪表8311.1.1 概述8311.1.2 校验工作的一般要求8311.1.3 校验前的检查与要求8411.1.4 校验顺序与方法8411.2 安全用具8411.2.1 概述8411.2.2 试验周期8411.2.3 试验标准84第十二章直流系统8612.1 概述8612.2 直流系统维护86第一章总述1.1 总则设备检修是发电厂一项重要工作, 是提高设备健康水平, 保证安全、满发、经济运行的重要措施。
XXX发电有限责任公司企业标准YD10203-2009电气检修规程（300MW机组）2009-07-01发布 2009-07-01修订实施前言为了适应雁石发电有限责任公司二期工程2×300MW机组检修和维护的需要，本着“安全第一，预防为主”，为我公司电气设备检修提供必要依据的原则,从电气设备维护和检修的各个作业环节出发，结合现场的实际工作情况，编写了电气检修规程(初稿)。
规程中采用的技术参数主要来自制造商提供的设备说明书，由于部分设备说明书披露的技术数据不全，一时难以查证，编写规程时参考了兄弟电厂检修规程和正式出版物中的内容,难免有不妥和错误存在,请使用规程的同志发现后及时反馈给编者,以便及时修改与补充。
规程执行中，如发生内容与上级文件和行业规章制度抵触，依照上级文件和行业规章制度执行。
本规程引用标准：国电发〔1999〕579号《汽轮发电机运行规程》电供〔1991〕30号《高压断路器运行规程》DL/T 573—1995 《电力变压器检修导则》DL/T 572-1995 《电力变压器运行规程》DL/T 574—1995 《有载分接开关运行维修导则》DL/T 727-2000 《互感器运行检修导则》GB 12497-1995 《三相异步电动机经济运行》DLT838-2003 《发电企业设备检修导则》GB/T 14542-2005 《运行变压器油维护管理导则》《中华人民共和国电力行业标准》《电力工业技术管理法规》《大型火电机组检修实用技术丛书－电气分册》《大型发电设备检修工艺方法和质量标准丛书――电气设备检修》下列人员应掌握或熟悉本规程：1.检修部经理、副经理、电气检修专工、电气检修人员。
2.策划部经理、副经理、电气专工。
3.安监部经理、副经理、安全员。
4.生产副总经理、总工程师、副总工程师。
本规程经龙岩发电有限责任公司总工程师批准后生效，自2008年02月01日起实施。
本规程由雁石发电有限责任公司标准化委员会提出。
生产维护考核标准为充分调动维护单位的工作积极性，实现机组安全稳定运行，全面完成岱海发电有限责任公司下达的各项生产指标，特制订2006年度生产维护考核标准。
1 总则1.1考核范围本标准适用于承包内蒙古岱海发电有限责任公司生产设备维护工作所属的所有维护单位，临时承包合同的外委队伍参照执行。
1.2考核项目1.2.1安全管理考核1.2.2可靠性指标考核1.2.3维护管理考核1.2.4技术监督指标考核1.2.5文明生产考核1.3考核依据《内蒙古岱海发电有限责任公司生产设备维护承包合同》并经确认属于乙方责任造成的。
1.4本制度从2006年4月1日开始执行，制度的解释权归岱海发电公司。
2 奖励基数及支付方式2.1对天津蓝巢岱海运维部月度奖金额最高限额35万元；对电科院、湖北京山、蒙二金相组、天津凯成、电梯维护单位、起重设备维护单位、特殊消防维护单位等，实行只罚不奖；对盛海公司按岱海发电公司相关制度考核，只罚不奖。
2.2生产维护指标奖罚实行月考核、月兑现。
3 具体考核细则如下3.1安全管理考核细则3.2主、辅设备可靠性单项指标考核标准3.3维护管理考核细则3.4生产及技术监督指标考核细则3.5文明生产考核细则1.本考核制度由岱海发电有限责任公司制订，作为合同的附件，与合同具有同等的效力。
2.岱海发电公司作为蓝巢运维部等的对口管理单位，在对项目部进行考核的基础上，视情况发电公司将受到连带管理责任，在月度绩效考核分数中体现。
3.操作流程：任何考核事情发生后，由点检员或以上人员及时提出考核意见，填写发电公司考核通知单，以值室审批报发电公司领导讨论认定并签发后，根据考核性质及金额大小情况按规定请示公司领导审批，并发电公司及时下发考核通报，通知被考核单位。
4.发电公司每月2日前对本月的考核情况进行汇总，汇总结果同时报财务核算中心和公司领导，由岱海财务核算中心在执行合同付款中扣除，格式见附表。
内蒙古岱海发电有限责任公司考核通知单年月日编号：xxx内蒙古岱海发电有限责任公司月度考核汇总单编号：XXX 年月。
内蒙古岱海发电有限责任公司1、2号机组调试大纲1 前言内蒙古岱海发电有限责任公司位于内蒙古自治区乌兰察布盟凉城县境内的岱海湖南岸，厂址东距北京市370km，西距呼和浩特市110km，东南距丰镇市55km，在凉城县的西南方28km。
一期建设工程为两台600MW亚临界参数燃煤发电机组，锅炉由北京巴布科克·威尔科克斯有限公司供货，汽轮机由上海汽轮机厂供货，发电机由上海电机股份有限公司供货，机组热工控制设备采用西门子分散控制系统（TELEPERM XP），工程设计单位为北京国电华北电力工程有限公司（以下称“华北电力设计院”），工程主体施工单位为河北省电力建设第一工程公司（以下简称“河北电建”）、山东电力建设第一工程公司（以下简称“山东电建”）和内蒙古第二电力建设有限公司（以下简称“内蒙电建二公司”）联合体，天津电力建设公司（以下简称“天津电建”）等单位也参与施工，工程监理单位为西北电力建设工程监理有限责任公司（以下简称“西北监理”），主体调试单位为华北电力科学研究院有限责任公司（以下简称“华北电科院”），预计2005年9月#1机组完成168小时满负荷试运移交投产，2005年12月#2机组完成168小时满负荷试运移交投产。
为了保证机组投产后具有高可用率、高效率，内蒙古岱海发电股份有限公司提出了创草原杯、夺鲁班奖，把岱海一期工程建设成为“精品工程和明星企业”的目标。
这就要求设计、安装、调试各单位在工作中树立精品工程意识，把工程质量关。
机组整套启动调试工作是电厂建设过程中的最后一道工序，也是机组投产的第一道工序。
没有设备、设计和安装的高质量就没有调试的高质量，没有调试的高质量也就不能保证机组投产时的高水平，所以调试工作的指导思想就是保证工程的整体质量。
机组启动调试工作是火电建设工程的一个关键阶段，其基本任务是使新安装机组安全、顺利地完成整套联合启动并移交生产。
机组投产后能安全稳定运行，形成生产能力，发挥投资效益。
电气专业检修施工方案1 施工技术准备该项目工作由技术负责人负责组织班组技术员，根据大修项目、《发电机检修工艺规程》、《变压器检修工艺规程》、《电力变压器检修导则DL/T573－95》、《高压电动机检修工艺规程》、《低压电动机检修工艺规程》、《母线检修工艺规程》、《电气装置安装工程施工及验收规范》和《电气装置安装工程质量检验及评定规程》、《SD230－87发电厂检修规程》、《电气设备预防性试验规程试验标准》设备厂家说明书，在各分项工程开工前，把大修工艺指导书、重大、重要项目大修方案及大修技术资料编制完毕。
在技术资料准备阶段，组织施工人员熟悉图纸和厂家资料，组织学习检修工艺规程，施工验收规程、规范等；组织安全教育，了解工程的质量目标，从技术上为工程的顺利开工做好充分准备。
2. 发电机大修方案A、施工前的准备工作1) 发电机已停止运行，发电机的出线端口已按要求做好接地。
2)《大修方案》已报甲方有关部门审核且批准。
3）施工机具、人员、检修材料等已准备好，各种准备工作就绪。
B、发电机本体大修工作1）打开发电机的端盖，按已编制的施工方案及步骤将发电机转子吊出，用干燥的压缩空气将发电机膛内吹扫干净，然后在发电机的膛内铺上干净的塑料薄膜，对发电机膛内进行检查和检修。
发电机检修程序：准备工作→端盖、端部检查→定子清扫、检查→转子清扫、检查→穿转子前的检查→发电机碳刷加工安装→冲转、试运检查2）发电机定子铁芯检查修理：a、用绝缘摇表对发电机定子线圈进行绝缘检查；b、发电机定子铁芯表面应无尘土油垢，检查通风通道应无杂物堵塞，若有，必须清理干净；c、铁芯叠片应紧固防锈漆层无脱皮，铁芯外形无伤痕；d、铁芯槽锲紧固无松动。
如发现铁心表面有氧化铁粉时，可用干燥的压缩空气吹扫干净，再用竹片制作的铲子状工具清除，然后在该处涂绝缘漆。
3）发电机定子线圈检查修理：a、检查发电机定子线圈两端部绕组是否变形，若有变形应查明原因处理。
b、检查发电机定子线圈表面应清洁干净，若有污垢必须清理干净；c、绑线扎紧固无松动，绝缘层无伤痕，若有伤痕或绑线松动，必须进行处理；d、检查端部紧固螺母防松措施及紧固零件应完好。
关于颁发《发电厂检修规程》的通知(78)水电生字第49号我部一九六五年重新修订的《火力发电厂检修规程》(试行本)，自试行以来，对搞好设备检修，保证安全、经济运行，曾起了积极的推动作用，基本上是行之有效的。
但是由于“四人帮”的干扰破坏，近几年来，一些老电厂有章不循；许多新电厂得不到规程，无章可循。
设备检修工作放松了，不少电厂出力下降，设备完好率低，事故增加，煤耗升高。
为了适应当前电力工业迅速发展的需要，实现新时期的总任务，必须大力搞好设备检修，充分发挥设备的潜力，提高安全、经济运行水，我部最近根据《中共中央关于加快工业发展若干问题的决定》(草案)的精神，在广泛征求意见的基础上，对原规程(试行本)作了修订和补充。
这次修订，吸收到了自原规程颁发试行以来检修工作的经验，补充了在关水力发电厂，的及新型、大型机组的内容，并对部分条文的文字作了精简。
现将修改以后的新规程定名为《发电厂检修规程》正式颁发执行。
希各有关局、厂结合企业整顿，组织学习，并认真贯彻执行。
原《火力发电厂检修规程》(试行本)自即日起停止试行。
一九七八年六月六日目录第一章总则第二章检修间隔、项目和停用日数第三章检修计划第四章检修准备工作第五章施工管理第六章质量验收与检修总结第七章基层建设、基础工作、基本功附表一年度大修计划汇总表附表二年度检修计划进度表附表三年度设备检修安排报告附表四锅炉大修总结报告附表五汽轮机大修总结报告附表六发电机(包括汽、水轮发电机)大修总结报告附表七水轮机大修总结报告附表八主变压器大修总结报告附录一锅炉、汽轮机、汽轮发电机、水轮发电机组大修间隔允许超过表1上限和低于表1下限的参考条件附录二设备大修参考项目表附录三设备大修技术资料种类表附件电力设备评级办法第一章总则第1条发电厂的设备检修，是提高设备健康水平，保证安全、满发、经济运行的重要措施。
各电厂必须把检修工作作为企业管理的一项重要内容来抓。
根据电力工业特点，要掌握设备规律，坚持以预防为主的计划检修，不能硬撑硬挺带病运行；坚持“质量第一”，贯彻“三老四严”的精神，发实做到应修必修，修必修好，使全厂设备经常处于良好状态。
内蒙古岱海发电有限责任公司2009年度A201检修策划书-计划管理部分第一部分计划管理文件目录一机组检修简介 (2)二组织机构及职责 (5)三 A级检修准备工作完成情况 (9)四 A级检修执行的制度、标准 (14)（一）A级检修通用标准 (14)（二）A级检修专用标准 (14)五检修工作管理目标及要求 (14)六检修项目统计 (16)七检修计划工日统计 (18)八检修进度网络图 (20)九检修主要区域定置图 (21)十机组修前数据 (23)(一)修前机组设备评估分析 (23)(二) 机组修前数据 (27)(三)机组修前主要性能指标 (30)十一检修主要工器具清单及检验情况 (32)#2机组A级检修计划管理文件一机组检修简介内蒙古岱海发电有限责任公司是国家“十五”期间重点建设项目，也是国家实施“西部大开发”战略的重点工程之一，厂址位于内蒙古自治区乌兰察布盟凉城县境内的岱海湖南岸，厂址东距北京市370km，西距呼和浩特市110km，东南距丰镇市55km，在凉城县的西南方28km。
厂址地势平坦开阔，平均地面标高1226.0m左右，大准电气化铁路在厂址的东南方约3.5km处通过，与六～泉公路接口相距2km。
内蒙古岱海发电有限责任公司由北京能源投资（集团）有限公司和内蒙古蒙电华能热电股份有限公司按51%、49%的比例合资组建，北京能源投资（集团）有限公司控股，内蒙古岱海发电有限责任公司负责建设及运营，一、二期总装机容量2400MW，包括四台600MW燃煤发电机组，脱硫装置同步投产。
本次A级检修为岱电一期2号机组。
2号机组三大主机设备分别由北京巴布科克.威尔科克斯有限公司、上海汽轮机有限公司、上海汽轮发电机有限公司提供。
2号机组2006年1月21日通过168小时试运行以来，于2008年4月进行过一次为期23天的C级扩大性检修。
根据京能国际《电力检修管理制度》、《火力发电厂A/B/C级检修管理标准》的要求，计划于2009年8月21日至10月19日进行A级检修，计划工期60天。
第⼀章（电⽓主接线）第⼀章电⽓主接线系统电⽓主接线主要是指在发电⼚、变电所、电⼒系统中，为满⾜预定的功率传送⽅式和运⾏等要求⽽设计的、表明⾼压电⽓设备之间相互连接关系的传送电能的电路。
电路中的⾼压电⽓设备包括发电机、变压器、母线、断路器、隔离开关、线路等。
它们的连接⽅式，对供电可靠性、运⾏灵活性及经济合理性等起着决定性作⽤。
对⼀个电⼚⽽⾔，电⽓主接线在电⼚设计时就根据机组容量、电⼚规模及电⼚在电⼒系统中的地位等，从供电的可靠性、运⾏的灵活性和⽅便性、经济性、发展和扩建的可能性等⽅⾯，经综合⽐较后确定。
它的接线⽅式能反映正常和事故情况下的供送电情况。
第⼀节主接线的基本形式600MW 汽轮发电机组电⼚有关的基本接线形式有：双母线接线、⼀个半断路器接线（3／2接线）、桥型接线、单元接线。
⼀、双母线接线 1．⼀般双母线接线如图1－1所⽰，它具有两组母线：⼯作母线Ⅰ和备⽤母线Ⅱ。
每回线路都经⼀台断路器和两组隔离开关分别接⾄两组母线，母线之间通过母线联络断路器（简称母联）QF b 连接，称为双母线接线。
有两组母线后，使运⾏的可靠性和灵活性⼤为提⾼，其特点如下：（1）检修任⼀组母线时，不会停⽌对⽤户连续供电。
例如：检修母线Ⅰ时，可把全部电源和负荷线路切换到母线Ⅱ上。
（2）运⾏调度灵活，通过倒换操作可以形成不同的运⾏⽅式。
当母联断路器闭合，进出线适当分配接到两组母线上，形成双母线同时运⾏的状态。
有时为了系统的需要，亦可将母联断路器断开（处于热备⽤状态），两组母线同时运⾏。
此时这个电⼚相当于分裂为两个电⼚各⾃向系统送电。
显然，两组母线同时运⾏的供电可靠性⽐仅⽤⼀组母线运⾏时⾼。
（3）在特殊需要时，可以⽤母联与系统进⾏同期或解列操作。
当个别回路需要独⽴⼯作或进⾏试验（如发电机或线路检修后需要试验）时，可将该回路单独接到备⽤母线上进⾏。
2．带有旁路母线的双母线接线⼀般双母线接线的主要缺点是：检修线路断路器会造成该回路停电。
第五章 10KV、6KV成套开关柜检修规程1.适用范围适用于岱海电厂II期10KV、6KV高压成套盘柜检修2引用标准GB3906-91 《3-35kV交流金属封闭开关设备》GB-3804-90 《3-63kV交流高压负荷开关》GB311.1-1997《高压输变电设备的绝缘配合》GB/T16927.1~2-1997《高电压试验技术》GB763《交流高压电器在长期工作时的发热》GB1207《电压互感器》GB1208《电流互感器》GB5582 - 高压电力设备外绝缘污秽等级GB2900 - 电工名词术语3.设备简述岱海电厂II期厂用10kV高压配电装置为上海西门子开关有限公司提供，全部采用由装有真空断路器的中置式开关柜（8BK20型，其中真空灭弧室进口件组装,操作机构主要元件进口组装）组成，断路器采用3AH3型真空断路器。
厂用6kV高压配电装置为上海通用电气广电有限公司提供，配电装置由两部分组成，一部分为真空断路器的中置式开关柜，真空断路器采用美国GE公司上海合资公司组装的VB2系列，另一部分为带熔断器和真空接触器（澳大利亚通用电气设备生产整车原装进口的VCR193真空接触器）（F－C）组成的单回路中置式开关柜。
输煤6kV高压配电装置为上海西门子开关有限公司提供，配电装置由两部分组成，一部分为真空断路器的中置式开关柜（8BK20型，其中真空灭弧室进口件组装,操作机构主要元件进口组装），断路器采用3AH3型真空断路器，另一部分为带熔断器和真空接触器（其中真空接触器原装进口）（F－C）组成的单回路中置式开关柜，其动力和控制电缆采用上进出线方式。
开关柜设计均符合五防要求，母线、断路器、出线和仪表等均有单独的隔离小室，并按金属铠装结构制造。
柜内采用绝缘母线，具有防潮和阻燃性能以及足够的介电强度。
开关柜低压室内设照明，并由低压室门开关联锁。
柜内装有加热器，一个装于断路器室，另一个装于电缆室。
每一段高压配电装置均设置接地小车。
4.设备规范及参数1284.1配电装置基本数据：4.2真空断路器技术数据1294.3接触器技术数据1304.4熔断器技术数据5.检修类别及周期巡检维护应定期进行,大、小修周期随设备状态检修执行。
6.检修项目6.1 小修标准项目6.1.1 小车推进机构及其联锁、五防功能的检查6.1.2 主回路触头、弹簧的检查6.1.3 辅助回路触头的检查6.1.4 接地回路各部分的检查6.1.5 各部分紧固件的检查6.1.6 触头磨损检查6.2 大修标准项目6.2.1 小车推进机构及其联锁的检修6.2.2 主回路触头、弹簧的检修6.2.3 辅助回路触头的检查6.2.4 接地回路各部分的检修6.2.5 各部分紧固件的检修6.2.6 断路器、接触器检查6.2.7 试验7.检修工艺、工序及质量标准1317.1 检修工序：7.1.1检查母线隔离室：7.1.1.1拆下母线隔离室后面或上面的隔板，打开母线室7.1.1.2打开电缆隔离室，打开功能单元室7.1.1.3清扫母线隔离室、电缆隔离室、功能单元室7.1.1.4检查母线隔离室7.1.1.5用抹布或毛刷清扫母线及母线绝缘支撑件7.1.1.6检查开关的一次触头母线7.1.1.8检查各母线铜排7.1.1.9检查PT、CT7.1.1.10检查母线绝缘子7.1.1.11检查母线绝缘隔板7.1.1.12检查母线接引螺丝7.1.1.13测量母线间距7.1.1.14检查母线一次线夹7.1.1.15检查母线桥搭接面7.1.1.16测量母线相间及对地绝缘7.1.2电缆隔离室的检查和试验：7.1.2.1用抹布或毛刷清扫电缆隔离室及电缆7.1.2.2检查电缆隔离室是否完好，隔板是否损坏变形。
7.1.2.3检查电缆接引，电缆接引处及电缆终端头有无过热、变形、变色现象，接引螺丝无松动现象。
7.1.2.4测量电缆相间及对地绝缘7.1.2.5检查出线电缆封堵7.1.2.6检查电缆固定支架7.1.3检查功能单元室：7.1.3.1将断路器及抽屉式开关做好记号后拉出间隔按顺序放在检修场地上7.1.3.2将功能单元室内部清扫干净7.1.3.3检查功能单元室是否完好，隔板是否损坏变形。
1327.1.3.4检查开关的“接通”“试验”“断开”三个位置是否正确7.1.3.5检查开关与母线的接触是否良好7.1.3.6检查开关的二次回路接触是否良好7.1.3.7检查控制回路插接件7.1.4配电柜的PE（N）线、柜门检查7.1.4.1检查支撑紧固件；7.1.4.2检查柜间连接铜排；7.1.4.3检查负荷接地线固定夹；7.1.4.4检查与地网连接；7.1.4.5检查柜门开闭7.1.5开关柜控制面板的检修7.1.5.1检查分、合闸指示灯、储能指示灯。
7.1.5.2检查电流表、电度表。
7.1.5.2检查分、合闸按钮。
7.1.6低压配电装置的回装、注意事项：7.1.6.1将断路器及开关放回各自的功能单元室。
7.1.6.2回装母线隔离室的隔板，关闭功能单元室和电缆隔离室。
7.1.6.3在对配电装置的回装过程中要对其进行仔细的检查，严禁将工具及其他杂物遗留在里面。
7.1.7断路器、接触器检查7.1.7.1高压真空断路器的传动机构的外观进行检查、清灰，上润滑油脂7.1.7.2检查合闸线圈、铁心7.1.7.3检查销子磨损情况7.1.7.4检查缓冲器7.1.7.5检查辅助接点开闭情况7.1.7.6检查底盘内机构操作灵活7.1.7.7检查导电回路、梅花触头7.1.7.8检查贮能电机7.1.7.9 断路器处于合闸状态7.1.8电气试验1337.1.8.1直流电阻7.1.8.2合闸时间7.1.8.3平均分闸速度7.1.8.4额定绝缘水平7.2 检修质量标准：7.2.1母线检修质量标准：7.2.1.1母线无过热、变色变形现象；7.2.1.2母线绝缘支撑件无损坏、清洁无污垢，绝缘支撑件与母线及盘体固定牢固；7.2.1.3母线的接引螺丝无松动；7.2.1.4开关的一次触头母线接触良好，无烧痕；7.2.1.5各母线铜排固定良好；7.2.1.6 PT、CT无损伤，接地良好；7.2.1.7母线绝缘子表面无破损；7.2.1.8母线绝缘隔板无受热痕迹；7.2.1.9母线接引螺丝无松动；7.2.1.10母线间距不小于20MM；7.2.1.11母线一次线夹接触良好紧固；7.2.1.12母线桥搭接面接触良好，无锈蚀；7.2.1.13母线的接引螺丝无松动，测量母线相间及对地的绝缘≥5MΩ。
7.2.2 电缆隔离室检修质量标准：7.2.2.1电缆隔离室完好，隔板无损坏变形；7.2.2.2电缆接引处及电缆终端头无过热、变形、变色现象，接引螺丝无松动现象；7.2.2.3电缆相间及对地绝缘≥5MΩ；7.2.2.4出线电缆封堵，密封良好；7.2.2.5电缆固定支架，无变形，电缆固定松紧适度。
7.2.3功能单元室检修质量标准：7.2.3.1功能单元室内部干净。
清洁无杂物；7.2.3.2功能单元室完好，隔板无损坏变形；7.2.3.3开关的“接通”“试验”“断开”三个位置正确，五防措施安全可靠；1347.2.3.4开关触头与母线的接触良好；7.2.3.5开关的二次回路接触良好；7.2.3.6控制回路插接件接触可靠，紧固，无损伤。
7.2.4配电柜的PE（N）线、柜门检修质量标准：7.2.4.1支撑紧固件，接触良好，螺丝压接紧固；7.2.4.2柜间连接铜排，接触良好，螺丝压接紧固；7.2.4.3负荷接地线固定夹，接触良好，螺丝压接紧固；7.2.4.4与地网连接，接触良好，螺丝压接紧固；7.2.4.5柜门平整，门锁齐全，关开灵活。
7.2.5开关柜控制面板的检修质量标准：7.2.5.1分、合闸指示灯、储能指示灯指示正确，固定牢固，接线无松动；7.2.5.2电流表、电度表校验准确，接线正确牢固；7.2.5.3检查分、合闸按钮固定牢固。
7.2.6断路器、接触器的检修质量标准：7.2.6.1传动机构紧固件无松动；清洁、机构灵活自如；7.2.6.2合闸线圈铁心无卡滞，掣子过死点情况正常(死点过大会造成分闸困难，过小则易脱落)；7.2.6.3片状销子无磨损过薄现象；柱状销子无弯曲、无脱落可能；7.2.6.4弹簧缓冲器无变形；7.2.6.5跳闸铁芯活动自如；7.2.6.6绝缘构件无可视缺陷；7.2.6.7分合闸线圈表面有无过热痕迹；7.2.6.8辅助接点开闭情况良好，如不良应调整小拉杆长度；7.2.6.9断路器底盘内机构操作灵活，闭锁部件无损怀，辅助接点正确开闭，如有锈蚀现象，处理并涂润滑脂；7.2.6.10导电回路有无过热现象，梅花触头弹簧无松弛、外罩无损坏变形；7.2.6.11检查灭弧室无破裂、内部零件无老化；7.2.6.12断路器或接触器机械的与电气的位置指示装置对应；7.2.6.13贮能电机接线良好，转动灵活，直阻在规定范围内。
7.3试验标准：1357.3.1用双臂电桥测量合闸后开关的直流电阻(应不大于40µΩ)，并作记录；7.3.2合闸时间：直流电磁不大于0．15s，弹簧储能不大于0．15s；分闸时间不大于0．06s；7.3.3三项分闸的同期性≤2ms；7.3.4合闸触头弹跳时间≤5ms；7.3.5平均合闸速度0．55m／s±0．15m／s；7.3.6平均分闸速度(接触缓冲器前)1m／s±0．3m／sc；7.3.7测量额定绝缘水平，一般只测lmin工频耐压42kV，无闪络；无条件可以不做真空度测量，但必须进行相间、断口间工频耐压试验，要求42kV或更高(无工频条件可用直流代替)。
使用5～10年的真空断路器需由生产厂家凋整触头开距、接触行程、油缓冲器缓冲行程、相间中心距、三项分闸同期性、合闸触头接触压力、弹跳时间、动静触头累计允许磨损厚度等。
8．常见故障处理8.1真空灭弧室：真空灭弧室是一个比较娇嫩的元件，管子出厂之后，经过多次运输颠簸、安装震动、意外碰撞等，都有可能产生玻璃或陶瓷封接的渗漏。
因此，应在投运前进行工频耐压试验，用间接方法检查真空度，用时亦证实它的绝缘水平。
投运后亦应加强检查，有条件的最好在投运后半年内耐压检查一次，可以尽早发现漏气管子，及时更换处理。
以后可按正常年检试验检查。
8.2操动机构：操动机构的故障，可能源自电气回路，也可能源自机械部分。
8.2.1短路器送电操作时，表现为断路器不动作，电流很大甚至使熔断器熔断，导线发热软化，电气元件也可能烧坏，切断操作电流时触头产生很大弧光。
产生原因有：A.操作线路接错；B.机构本身接线有差错，受电回路未接人负载线圈；C.内部接线松脱，构成短路点；D.布线受外部机械砸伤形成短路点。
8.2.2断路器拒动--给断路器发出操作讯号而不合闸或不分闸。
产生原因可能有：A.操作电源无电压；B.操作回路未接通；C.合闸线圈或分闸线圈断线，或未接人受电回路；D.机构上的辅助开关触点未到位，或接触不良。
