★ 轮廓算术平均偏差——Ra ★ 轮廓最大高度——Rz
优先选用轮廓算术平均偏差Ra
轮廓算术平均偏差——Ra
在一个取样长度内,轮廓偏距(Y方向 上轮廓线上的点与基准线之间的距离)绝 对值的算术平均值。
Y
X
o
L
OX为基准线
Ra
表面粗糙度符号
符号
意义及说明
用任何方法获得的表面 （单独使用无意义）
用去除材料的方法获得的表面
1.基本投影面——用正六面 体的六个面作为投影面，这六个 投影面称为基本投影面。
图1-1 基本投影面
2.基本视图——机械零件向基本投影面投影所得的视图。基 本视图有主视图、俯视图、左视图、右视图、仰视图和后 视图六个。
图1-2 六个基本视图
图1-2 六个基本视图
3、三视图及其对应关系
a) .三视图的形成及其投影规律
c、第三角画法的标识
第一角画法 图6-45 两种画法的标识符号
— 本章完 —
第三角画法
《国家标准》总则规定 :
⑴绘制机械图样时，应首先考虑看图方便。根据机械零件的结构特 点，选用适当的表达方法。在完整、清晰地表达机械零件各部分形状的 前提下，力求制图简便。
⑵机械零件的图形按正投影法绘制，并采用第一角投影法。 三视图中存在的问题： 三视图从三个方向对形体进行投影，所以只能 清楚地表达这三个面上的形状，而其它三个面上的形状则用虚线绘制。
优点：局部剖视图 不需满足任何条件，可 根据需要任意剖切。
图6-15 局部剖视图⑴
5、第三角画法简介
第三角投影——将物体放在第三角中所得到的投影。
Ⅱ Ⅰ 第一角
Ⅲ
Ⅳ
第三角
图6-40 四个分角
中国、德国、法国、 原苏联等国采用第一 角投影。 美国、日本等国采用 第三角投影。
工程绘图设计知识培训

工程绘图设计知识培训

• 对平面布置图、线路图和区域规划性质的图纸。推荐 的比例为：1：10，1：20，1：50，1：100，1：200， 1：500，1：1000，1：2000，1：5000，1：10000，1： 50000等 。
• 对于设备加固图及零部件加工图等图纸推荐的比例为： 1：2，1：4等 。
二.工程制图的统一规定
1200
800
主通道:1200-1500mm
辅通道:800-1000mm

900±100 800
三.常用图例介绍
800
列间距:800-1000mm 机架背到墙:800mm 当墙边有柱子时，应考 虑柱子所占的空间
三. 常用图例介绍 。
200
机架面对面排列时， 列间距大于1200mm 1200 柱子居中时，机架离 柱子200mm以上
二.工程制图的统一规定
4. 尺寸标注
• 尺寸数值应顺着尺寸线方向写并符合视图方向，数值 的高度方向应和尺寸线垂直，并不得被任何图线通过。 当无法避免时，应将图线断开，在断开处填写数字 。
• 有关建筑用尺寸标注，可按GBJ104-87《建筑制图标 准》要求标注 。
4．标高
标高是标注建筑物各部分高度的另一种尺寸形式 （1）个体建筑物图样上的标高符号，用细实线绘制， 如右图所示；如标注位置不够时，如右图所示。
二.工程制图的统一规定
2. 图线型式及其应用
• 图线的宽度一般从以下系列中选用：0.25，0.35，0.5， 0.7，1.0，1.4mm。
• 通常只选用两种宽度的图线。粗线的宽度为细线宽度 的两倍，主要图线粗些，次要图线细些。对复杂的图 纸也可采用粗、中、细三种线宽，线的宽度按2的倍 数依次递增。但线宽的种类也不宜过多 。
❖ 施工图采用了一些图例符号以及必要的文字说明，共同把设计内容 表现在图纸上。因此要看懂平面施工图，还必须记住常用的图例符号。 ❖ 看图时要注意从粗到细，从大到小。先粗看一遍，了解工程的概貌， 然后再仔细看。细看时应先看总说明和基本图纸，然后再深入看构件系 统图和详图。 ❖ 一套施工图是由各工种的许多张图纸组成，各图纸之间是互相配合 紧密联系的。图纸的绘制大体是按照施工过程中不同的工种、工序分成 一定的层次和部位进行的，因此要有联系地、综合地看图。 ❖ 结合实际看图。
第一章工程制图基础知识

第一章工程制图基础知识


字体
• 汉字应写成仿宋体，字母和数字有两种（均 为窄体），在同一图样上，只能选取一种。 • 字高代表字体号数。号数越大，字体越大。
制图学习中始终要执行国家标准
1.1.4 图线型式及应用
• 1．图线 • 国家标准《技术制图》规定了工程图样中各种 图线的名称、型式及其画法。
图线型式的掌握是制图学习的基础
1.2.5 仪器绘图的一般步骤
• １.认真作好绘图准备 准备好各种用具放在 适当位置. • ２.仔细分析所画对象 先分析图形线段及连 接，确定绘制图形的先后顺序。 • 3、选择比例和图幅 • ４.绘制图框及标题栏 • ５.布置图形的位置（即确定主要中心线的位 置）
•６.轻画底稿 遵循“先主后次”的原则，
1.2.3 几何作图
•１.正六边形的画法 利用边长等于半径 • 先画圆
• ２.斜度与锥度 • 斜度是指直线或平面对另一直线或平面 的倾斜程度。工程上用直角三角形对边 与邻边的比值来表示，写成１:n的形式
锥度是指圆锥的底圆直径D与高度H之比，通 常，锥度也要写成1:n的形式。
３.圆弧连接
3. 标题栏
• • • • (1）每张图样上必须画出标题栏 (2)标题栏位于图纸右下角 (3)标题栏中的文字方向与看图方向一致 （4）标题栏的尺寸是规定的，而且不随图纸大小和绘 图比例的大小变化，无括号的是规定字，有括号的是要 填写具体的真实的内容
(
)
制图学习中始终要执行国家标准
图纸摆放方向
X型
图线型式的掌握是制图学习的基础
•（3）两条平行线（包括剖面符号）之间的距离应不小于
粗实线的两倍宽度，其最小距离不得小于0.7mm。 •（4）绘制相交中心线时，应以长画相交，点画线的起始 与终了应为长画。一般中心线应超出轮廓线 3-5mm 为宜。 •（5）绘制较小图时，允许用细实线代替点画线。
Solidworks工程图模版制作及属性设置培训

Solidworks工程图模版制作及属性设置培训


零件与装配体模板
• 零件与装配体模板是建立“标准设计环境规范”的关键； • 建立日常工作使用的模板，在模板中预先定义材料、单位、单位及公差精度、
箭头类型、使用标准、网格类型等信息，根据操作者的不同使用习惯确立个 性化的工作模板； • 建立模板会使用到SW选项文件属性的设置，以及当前文档的自定义属性内容 （以下内容使用SolidWorks 2011 SP0.0）；
• 您也可以用右键单击图纸格式中的草图点，然后选取表格定位点乊一设定为定位点。 定位点高亮显示，并且会在您单击图标时切换显示状态。
• 鼠标右键点击标题栏右下角指示位置（交叉点），弹出菜单选取设为定位点-材料明细 表，此设置后，材料明细表插入时会自动寻找此定位点。
SolidWorks工程图“图纸格式”定制6-链接到属性
• SW选项-文档属性-尺寸 默认选择显示第二向外箭头。
SolidWorks当前文档自定义属性1
• 在文件下拉菜单中选取属 性，弹出摘要信息对话框， 选取自定义标签，添加属 性（链接）信息。
点击属性名称下面的空白 单元格，可以键入属性名 称，系统将常用的名称默 认添加到属性名称的下拉 菜单选项中，我们也可以 使用这些默认的名称，此 例选择“Material”。
SolidWorks工程图“图纸格式”定制2-定义图纸尺寸
• 右键图纸，菜单中选择属性，在图纸属性对话框中选择自定义图纸大小，在 “宽度”中键入数值“210mm”，“高度”中键入数值“297mm”；此步骤 的目的是定义纸张的大小；
SolidWorks工程图“图纸格式”定制3-绘制图框
迚入编辑图纸状态，框选删除所有信息， 使用草图工具绘制图框外轮廓（任意位置 ）；
使用左下角直线端点做定位点，点击此点 ，在属性管理器中将此点的参数（X，Y） 设置为“0，0”，乊后选择添加几何关系 “固定；”
工程制图完整版ppt课件

工程制图完整版ppt课件


例:
例:
例:
例:
小结
1.掌握国家标准的基本内容：图幅、图 框 格式、常用比例、写字要求及字形、图 线宽度等；
2.正确使用绘图工具：画正六边形、椭 圆 等基本图形；
3.正确地对平面图形进行尺寸分析和线 段分析，掌握圆弧的光滑连接。
第二章 正投影法基础
1.教学内容:
1).投影法的基本知识 2).三视图的对应关系 3).点、线、面的投影及投影规律 4).直线上点的求法 5).平面上点、直线的求法
例
1).平面图形的尺寸与线段分析
已知线段—— Ø22×28、Ø38×12、圆弧R11 中间线段——圆弧 R104 连接线段——圆弧 R60
2).画中心线及已知线段
3).由已知线段画出中间线段
4).根据已画出的线段再画出连接线段
5).检查加深
4.平面图形的尺寸标注
1).方法和步骤
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
3.图线应用举例
极限位置轮廓线
不可见轮廓线
尺寸界限
可见轮廓线
轴线对称中 心线
螺纹牙底线
尺寸线
视图和视图分限线
移出断面轮 廓线
剖面线 断裂边界线
重合断面轮 廓线
辅助用相邻部分的轮廓线
4.图线画法要求
1). 在同一张图样中，同类图线的宽度应一致。虚线、点画线及双点 画线的画、长画和间隔应各自大致相等。
3).作图方法
圆弧
先找出圆心，再找出相切点，然后作图。
连直
线与
圆弧
圆弧连两 直线
4.圆弧连接
《工程制图培训》PPT课件

《工程制图培训》PPT课件

②地面线：图上不规则的细折线是地面线。它是设计的路中心处原来地
面上一系列中心桩的连线。
③设计坡度线：图上比较规则的(直线与曲线相间的)粗实线是设计坡度 线，简称设计线。在设计线纵坡变处,需设置竖曲线,以便于汽车平稳行使。 竖曲线分为凸形和凹形两种。其中竖曲线半径R、切线长T、外矢距等要素也 标注于图上。图13-5所示路线纵断面图中K56+860处设置了一凸形竖曲线。
h
7
④沿线构造物：当路线上设有桥涵、通道、立体交叉等人工构
造物时，应在其相应里程处用图例标明构造物的名称、种类、 大小、中心里程桩号等。
如图K56+380和K56+744处分别设有两座跨径为20m，六跨 的部分预混凝土空心板桥，另外该路段上还设有涵洞和隧道。
(2)资料表部分：路线纵断面图的资料表是与图样上下对应 布置的。主要是对设计线和地面线作具体说明。一 般包括：地
构件的某一局部在构件图中仍不能清晰完整表达时，则应采用
更大的比例画出局部放大图(如1：3—1：10)。
h
18
3)桥梁总体布置图 主要表明桥梁的形式、跨径、孔数、总体尺寸，各主要
构件的相互位置关系，桥梁各部分的标高、材料以及总的技 术说明等，作为施工时确定墩台位置、安装构件和控制标高 的依据，常用比例有1：50—1：500。
h
24
h
25
②墩帽钢筋结构图 图13—12所示为上述桥墩的墩帽钢筋结构图，由于墩帽
左、右对称，图中采用半立面和半平面以及 I—I、Ⅱ—Ⅱ、 Ⅲ—Ⅲ三个断面表示了该结构的钢筋布置情况。防震挡块 的钢筋布置这里没有表示出来。
从图中可看出，该结构有12种编号的钢筋。①②③④⑤⑥ 号筋均为受力筋，⑦⑧筋为纵向分布筋，⑨⑩⑩⑩筋为箍筋。
工程制图培训课件

工程制图培训课件

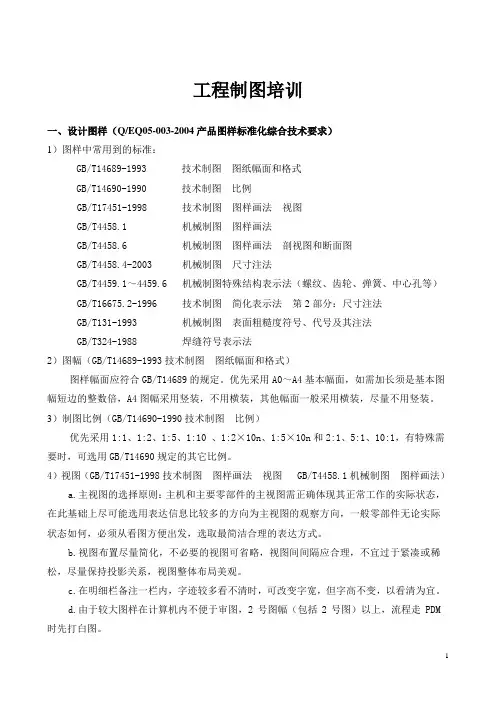

工程制图培训一、设计图样（Q/EQ05-003-2004产品图样标准化综合技术要求）1）图样中常用到的标准：GB/T14689-1993 技术制图图纸幅面和格式GB/T14690-1990 技术制图比例GB/T17451-1998 技术制图图样画法视图GB/T4458.1 机械制图图样画法GB/T4458.6 机械制图图样画法剖视图和断面图GB/T4458.4-2003 机械制图尺寸注法GB/T4459.1～4459.6 机械制图特殊结构表示法（螺纹、齿轮、弹簧、中心孔等）GB/T16675.2-1996 技术制图简化表示法第2部分：尺寸注法GB/T131-1993 机械制图表面粗糙度符号、代号及其注法GB/T324-1988 焊缝符号表示法2）图幅（GB/T14689-1993技术制图图纸幅面和格式）图样幅面应符合GB/T14689的规定。

优先采用A0～A4基本幅面，如需加长须是基本图幅短边的整数倍，A4图幅采用竖装，不用横装，其他幅面一般采用横装，尽量不用竖装。

3）制图比例（GB/T14690-1990技术制图比例）优先采用1:1、1:2、1:5、1:10 、1:2×10n、1:5×10n和2:1、5:1、10:1，有特殊需要时，可选用GB/T14690规定的其它比例。

4）视图（GB/T17451-1998技术制图图样画法视图 GB/T4458.1机械制图图样画法）a.主视图的选择原则：主机和主要零部件的主视图需正确体现其正常工作的实际状态，在此基础上尽可能选用表达信息比较多的方向为主视图的观察方向，一般零部件无论实际状态如何，必须从看图方便出发，选取最简洁合理的表达方式。

b.视图布置尽量简化，不必要的视图可省略，视图间间隔应合理，不宜过于紧凑或稀松，尽量保持投影关系，视图整体布局美观。

c.在明细栏备注一栏内，字迹较多看不清时，可改变字宽，但字高不变，以看清为宜。

d.由于较大图样在计算机内不便于审图，2号图幅（包括2号图）以上，流程走PDM 时先打白图。

工程制图基础知识培训

工程制图基础知识培训


标准化审核内容
• 各种图样
1、图样的幅面、格式、名称、代号是否符合有关标准的规定，责任签署是否完整、 齐全； 2、图样标题栏内容和填写方法是否符合有关标准的规定； 3、图样的绘制是否符合《机械制图》国家标准及有关标准的规定； 4、选用材料牌号、规格等是否符合标准的规定； 5、明细表是否按规定顺序及格式填写； 6、序号书写及排列循序是否符合有关标准的规定。
END
•
必要时，也允许选取下表中的比例：
UG、CAD二维制图规范
• 4、样图：种子文件预设图幅（即空白图 框）可在PDM系统中直接选取，也可直接 向标准化工程师索取。
UG、CAD二维制图规范
• 4、UG图框模板：ห้องสมุดไป่ตู้3
UG、CAD二维制图规范
• 5、CAXA图框模板：A3
UG二维制图规范
图纸实例：图幅，有A0、 A1、A2、A3、A4、A3 加长。
A3、A4 A2及以上
字高3.5
字高3.5 字高3.5
字高2.5
字高2.5 字高2.5
字高4
字高4.5 字高4.5
字高7
字高6.5 字高7.5
字高5
按模板 按模板 字高4.5 字高5.5
UG制图
UG、CAD二维制图规范
• • 2、图线：粗线宽度为0.5，细线宽度为0.25，取消中粗线。 3、比例：需要按比例绘制图样时，应由下表规定的系列中选取适当的比例。

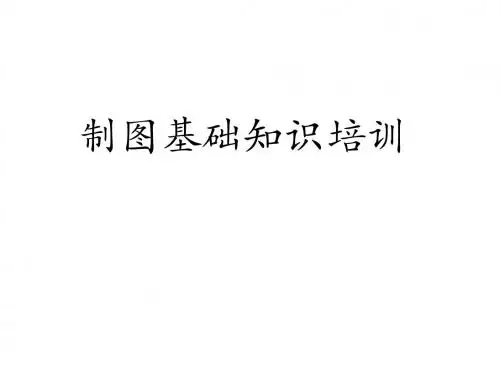

制图基础知识培训
目录
UG、CAD二维制图规范 PE的制图要求
标准化审核内容
UG、CAD二维制图规范
• 1、字体要求
标注 图纸幅面 尺寸 A3、A4 字高3.5 公差 字高2.5 一般文 字 技术要 求标题 技术要 求内容 标题栏 图号、 名称 标题栏 其它内 容
3-1制图培训大纲

3-1制图培训大纲

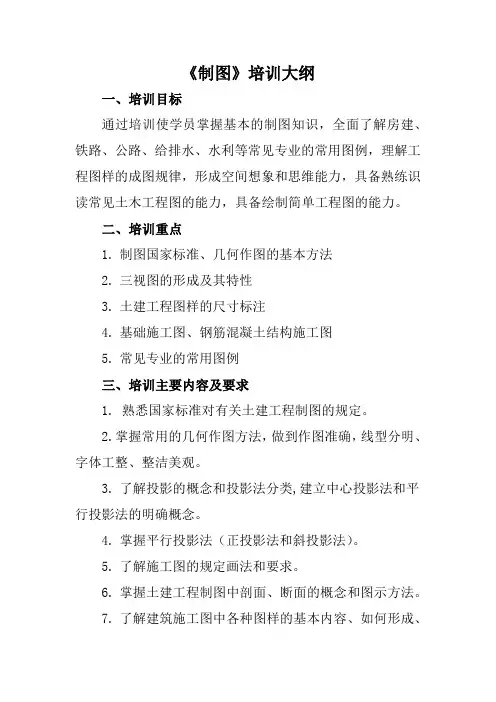

《制图》培训大纲一、培训目标通过培训使学员掌握基本的制图知识，全面了解房建、铁路、公路、给排水、水利等常见专业的常用图例，理解工程图样的成图规律，形成空间想象和思维能力，具备熟练识读常见土木工程图的能力，具备绘制简单工程图的能力。

二、培训重点1.制图国家标准、几何作图的基本方法2.三视图的形成及其特性3.土建工程图样的尺寸标注4.基础施工图、钢筋混凝土结构施工图5.常见专业的常用图例三、培训主要内容及要求1. 熟悉国家标准对有关土建工程制图的规定。

2.掌握常用的几何作图方法，做到作图准确，线型分明、字体工整、整洁美观。

3.了解投影的概念和投影法分类,建立中心投影法和平行投影法的明确概念。

4.掌握平行投影法（正投影法和斜投影法）。

5.了解施工图的规定画法和要求。

6.掌握土建工程制图中剖面、断面的概念和图示方法。

7.了解建筑施工图中各种图样的基本内容、如何形成、表达方法及图示特点。

8.能正确表达结构平面布置图，正确表示混凝土梁、柱、板等的配筋图。

9.掌握道路路线、桥梁工程图的内容、图示方法和特点。

四、参考资料1.《总图制图标准》（GB/T 50103-2010）2.《道路工程制图标准》（GB 50162-1992）3.《建筑制图标准》（GB/T 50104-2010）4.《铁路工程制图标准》（TB/T 10058-2015）5.《建筑给水排水制图标准》（GB/T 50106-2010）6.《混凝土结构施工图平面整体表示方法制图规则和构造详图》（22G101）7.《市政排水管道工程及附属设施》（06MS201）8.《建筑信息模型应用统一标准》（GB/T 51212-2016）9.《建筑信息模型施工应用标准》（GB/T 51235-2017）10.《铁路工程信息模型交付精度标准》（CRBIM1004-2017）。

工程制图及管理规范培训资料(doc 37页)

工程制图及管理规范培训资料(doc 37页)

工程制图及管理规范培训资料(doc 37页)工程制图编制及管理规范文件编号：XX/9001-XX-3-382版本/版次：A/00受控状态：编写：审核：批准：5.2 工程制图各组成部分的定义·图样：三视图、剖视图、截面图、向视图等能表示工程对象的图。

·表：标题栏、明细表、材料表、工艺表、焊接表等。

·说明：技术要求、施工要求、焊接、公差、表面处理等说明。

·图形：电气元件简图、电气原理图、接口图、机械元件简图、工艺流程图等。

·图标：标注、形位公差标注、更改符号、焊接符号、公差符号、装配代号。

·封面：封面包括公司名称、产品名称/总图号/型号、文件编号、版本及受控信息、编发日期。

·目次：能体现当册、卷中的图纸的图号、名称、顺序、张数、版本等信息的目录。

·成册、成卷图中的说明：技术、工艺、图纸管理、分类、更改、版次版次等说明。

·成册、成卷图中的表：体现图纸分类、统计、归口、分发、复用、借阅等信息的表。

·总图样：总装图、原理图、电气模块图、分区图、爆炸图、接口图等。

·封底：更换、作废后的图纸、更改记录等。

5.3 单张图纸：单张图纸必须包含图样、表、说明、图标等内容。

5.3.1 图样：必须有能体现产品尺寸、参数、性能的视图。

5.3.2 表：必须包含标题栏，当单张图由不同零件组成还须有明细栏，单张图为焊接图时还必须有焊接表。

5.3.3 说明：必须包含技术要求、公差要求。

当产品为五金件时还必须有表面质量要求。

当产品为焊接件时，还必须有焊接要求。

5.3.4 图标：必须包含尺寸标注、电气元件代号、电气模块代号、分区代号。

当产品为装配件时，还必须有装配代号标注。

当产品为焊接件时，还必须有焊接符号标注。

5.4 成册图：成册图中一般为一个产品某个部件的完整图纸。

成册图纸必须包含封面、图纸目录、工艺流程单、若干份单张图纸（归档装订时按此顺序）。

工程制图培训课件(ppt 51页)

工程制图培训课件(ppt 51页)


6 9 15 22 36 58 90 150 ... 2200 8 11 18 27 43 70 110 180 ... 2700 9 13 21 33 52 84 130 210 ... 3300 11 16 25 39 62 100 160 250 ... 3900
标准公差和基本偏差 零件图的技术要求
表面粗糙度符号的方向
齿轮、花键、螺纹表面粗糙度的标注
极限与配合（尺寸公差）零件图的技术要求
在实际生产中，为了满足使用要求，零 件应具有互换性（即在按照零件图的要求加 工出来的一批零件中，任取一件不经任何修 配，就能装到机器或部件上去，并能达到规 定的技术要求）。互换性原则的应用，可大 大简化零、部件的制造和安装过程，缩短生 产周期，提高劳动生产率，降低成本，保证 产品质量的稳定性。为了满足零件的互换性， 国家制定了《极限与配合》、《形状和位置 公差》国家标准。在图样上常注有公差配合 和形、位公差技术要求。
只标极限偏差数值； 标公差带代号及极限偏差数值。
公差与配合的标注 零件图的技术要求 在装配图上标注：
标注配合代号。即以分数形式标注孔、 轴公差带代号，分子为孔、分母为轴。
为基孔制 过盈配合
为基轴制 间隙配合
形状和位置公差 零件图的技术要求
形状和位置公差的基本概念 形状公差：被测要素的实际形状对其理想形状
根据主视图对零件的表达，按正确、完整、 清晰、简洁的原则选择其他视图，并注意尽 量避免用虚线表达零件、避免同一结构作不 必要的重复表达以及合理布图。
零件图的尺寸标注 零件的表达及尺寸
要正确选择尺寸基准 零件在长、宽、高三个方向应各有一个主
要尺寸基准。有时为了加工、检验的需要，还 可增加一个或几个辅助尺寸基准。辅助基准与 主要基准之间应有尺寸直接联系。 常用的尺寸基准有： 基准面（如底板的安装面、重要的端面、装配

工程图学基础教程(第四版)课件：工程制图基本知识

2、用丁字尺与三角板配合， 过水平直径（或垂直直 径）与圆的交点作两条 60°斜线；
3、掉换三角板的方向，再 分别过两交点各作一条 60°斜线；
4、用丁字尺画出上下两条 水平线即可。
3. 正三角形和正四边形
(1)正三角形
(2)正四边形
1.3.2 椭圆的画法
“四心圆弧法”画椭圆的方法
K E1 O1
1.1 制图基本规定 1.2 尺规绘图 1.3 几何作图 1.4 平面图形的尺寸和作图 1.5 尺规绘图的一般方法和步骤 1.6 徒手绘图的一般方法和步骤
1.1 制图基本规定
工程图样是工程技术人员表达设计思想、进行 技术交流的工具，同时也是指导生产的重要技术资 料，是工程界表达和交流技术思想的共同语言，具 有严格的规范性。
数值一般写在尺寸线的上 方或中断处。
尺寸数值也可按左图填写
圆的尺寸注法
常见图形的尺寸注法
圆的直径应按图例标注，直径数值前加写“φ”
圆作为尺寸界线，尺寸线 通过圆心，箭头与圆接触。
圆的大小超过半圆，尺寸线应超 过圆心，画单边箭头，仍注直径。
尺寸线超过圆心
常见图形的尺寸注法
圆弧应标注半径，并在尺寸数值前加写“R”；
圆
尺寸线过圆心或其延长线通过圆心。
弧
的
标
注
在图纸范围内无法标出圆心位置时： 不需标出圆心位置时：
大 圆 弧 的 标 注
SR 表示球的半径，球的 直径用Sφ表示
常见图形的尺寸注法
小尺寸的注法
5
1
4 313
3
3
2
5
φ10
φ5
φ5
φ5
常见图形的尺寸注法
球面
弦长和弧长

工程制图专业知识讲义

找出主视图，分析各视图之间旳投影关系及所采 用旳体现措施。
12 55 75
0.06 B
0.025 A
2-φ24
6.3
A
2-M12×1.56H
φ8 6.3
10
12 2
25
Φ359+00.03
1.6
φ4
80 25 10
A
6-M66H
14 16
A
95 B
6.3
4-φ9 沉孔φ15深7
5
A--A
2-锥销孔φ4
1）、视图选择分析
阀体旳主视图按工作位置选用，采用全剖视，清楚地体现 内腔旳构造；右端圆法兰上有通孔，从左视图中可知四个孔旳 分布情况，左视图采用半剖视；俯视图表达方形法兰旳厚度， 局部剖表达螺孔深度。
2）、尺寸标注分析
常选用设计轴线、对称面、主要端面和主要安装面作为尺寸 基准。对于箱体上需要加工旳部分，应尽量按便于加工和检验 旳要求标注尺寸。
制图
审核
§8—2 零件图旳视图选择和尺寸标注
一、零件图旳视图选择 1、分析零件构造形状，拟定体现方案
分析几何形体、构造，要分清主要、次要形体；了解 其功用及加工措施。
2、选择主视图
选择主视图旳原则：
➢ 特征原则——能充分反应零件旳构造形状特征。 ➢ 工作位置原则——反应零件在机器或部件中工作时旳位置。 ➢ 加工位置原则——零件在主要工序中加工时旳位置。
3、叉架类零件 叉架类零件旳构造形状比较复杂，且不太规则。要在多种
机床上加工。 1）、视图选择分析 此类零件因为加工位置多变，在选择主视图时，主要考虑
工作位置和形状特征。叉架类零件经常需要两个或两个以上旳 基本视图，而且要用局部视图、剖视图等体现零件旳细部构造。

工程制图及管理规范培训资料(doc 37页)

工程制图及管理规范培训资料(doc 37页)工程制图编制及管理规范文件编号：XX/9001-XX-3-382版本/版次：A/00受控状态：编写：审核：批准：第A/00版第0次修订共34页年月日发布年月日实施1. 目的为规范和统一各制图人员的制图方法，规范工程图纸的管理要求。

2. 适用范围本规定适用于公司所有制图人员及图纸管理人员，也可作为图纸使用人员的参照依据。

3.职责设计部负责制定、修订本规范，设计部长审核，总工程师批准。

各部门按此规范要求编制、管理、使用图纸。

标准化工程师对本规范中参照的标准进行收集、归档及更新，因参照的标准更新、替代或废止造成要修改本规范的，标准化工程师要组织评审和修改。

4 总则我公司为铁路配套的企业，所有产品都与铁路有关，故工程制图标准必须与铁路标准和国家标准接轨，工程制图标准基本参照TB/T10058《铁路工程制图标准》及GB/T18229《CAD工程制图规则》，本规范中引用的所有标准都应参照国家标准或铁路标准现行的最新版本。

我公司的工程制图的组成、编排、图幅、图标、附表说明及图纸的管理规定基本参照TB/T10058《铁路工程制图标准》；CAD制图的基本设置、投影视图、图形符号、图样的简化表示方法、尺寸标注、电子图纸的管理等基本参照GB/T18229《CAD工程制图标准》。

根据以上两个标准结合我公司实际情况特制定本规范，本规范未尽的类容可参照以上两个标准及其引用的标准。

5 工程图纸必要组成5.1 工程图纸的组成5.2 工程制图各组成部分的定义·图样：三视图、剖视图、截面图、向视图等能表示工程对象的图。

·表：标题栏、明细表、材料表、工艺表、焊接表等。

·说明：技术要求、施工要求、焊接、公差、表面处理等说明。

·图形：电气元件简图、电气原理图、接口图、机械元件简图、工艺流程图等。

·图标：标注、形位公差标注、更改符号、焊接符号、公差符号、装配代号。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.2 创建工程视图
1.2.3 多模型的出图
多模型视图是指，在一个零件的工程图中增加其他零件的视图。也就是在 同一张工程图上显示不同的零件或组件模型，系统仍可以保持这些零件视图与其 自身模型的相关性。
1.2 创建工程视图
1.2.4 组件的出图
有些时候我们需要在一张工程图上显示一个以上的零件，如装配图等。如 果要在一个视图上显示多于一个的零件时，可使用组件视图和多模型视图。使用 组件视图时，当前窗口必须打开一个组件，或在创建工程图时，选择一个组件。 组件本身就含有超过一个以上的零件，而多模型视图则是在一个零件的工程图 时，再添加另外一个零件的工程图。
置所需视图显示、创建捕捉线和显示模型尺寸。绘图模板包含 3 种创建新绘图 的基本信息类型。 A：构成绘图但不依赖绘图模型的基本信息，如注释、符号等。此信息会从模板
复制到新绘图中。 B：用于配置绘图视图的指示，及在该视图上执行的操作。该指示用于采用新绘
图对象（模型）建立新绘图。 C：参数化注释。参数化注释是更新为新绘图参数和尺寸数值的注释。在实例化
1.2 创建工程视图
1.2.5 组件中零件的剖切出图
在某些情况下，我们为了更好地表达产品的内部装配关系，需要把组件中 的某个零件进行剖切以方便表达产品内部构造，此时我们可以尝试用剪切的方式 来获得。
1.2 创建工程视图
1.2.6 钣金展开图的标注 钣金展开图由于尺寸多，很多时候标注比较拥挤，我们下面来介绍另外一
1.2 创建工程视图
破断视图：较长的机件（轴、杆、型材、连杆等）沿长度方向的形状一致或者按 照一定的规律变化时，可断开后缩短画出，这就是破断视图。
注：要创建破断视图，需要在当前视图上先生成破断线。有两种方法生成破断线： 通过生成几个断点，并指定通过这些断点的直线为垂直线或水平线来作为破断线： 或是通过草绘样条曲线、指定曲线为S曲线或心跳形来作为破断线。然后，系统 将删除破断线间的视图部分，留下其余部分作为破断视图。
打印的 dpi（分辨率），dpi 越高，每英寸打印的像素值越高，打印结 果越精细，当然也更费墨了和水了呵呵，所以我们在打印照片的时候 要选择高 dpi 值，但是在打印工程图的时候就不必要了，100 可以了。 可选值： 100/200/300/…
use_8_plotter_pens 是否使用 8 支笔，对绘图仪来说，有四支笔和八支笔的分别，但对我
注：辅助视图与投影视图相似，都是投影生成的。两者不同的是：辅助视图是父 视图沿着选取的斜面、基准面的法线方向或某一轴线方向上的投影，而投影视图 是从父视图的上方、下方、左侧或右侧进行的正投影。
1.2 创建工程视图
详细视图：详细视图是指在另一个视图中放大显示的模型其中一小部分视图。在 父视图中包括一个参照注解和边界作为详细视图设置的一部分。
Pro/ENGINEER 随附了许多用于不同页面尺寸的标准绘图格式。也可以创 建和保存自己的格式文件。可以改变任何页面上的格式（包括第一个页面）而与 其它页面格式无关，因此，能在绘图的各个页面上使用不同的格式。
1.2 创建工程视图
1.2.1 创建无剖面的视图类型 (EX-5)
在创建Pro/ENGINEER视图过程中，我们首先要明白的是它能创建的视图 类别以及对这些类别的定义。
们的打印机来说就是八种颜色和四种颜色的区别了，自然我们选 yes 也没啥坏处。可选值：yes/no pen_table_file 线宽定义文件，指定答应时各几何使用的线宽和颜色等，详细的定义 方法我们 会在第三步进行讲解。如果定义了这个选项并且对应的 table file 存在的话，那 么最后的八个定义线宽的 config 选项将失效。 值如：:\0_objlib\config\table.pnt
Pro/ENGINEER Wildfire5.0
应用技术高端培训
第二天 工程图制作
在产品的设计事实务流程中，为了方便设计的细节讨论和后续的制造施工， 就需要更清楚的方式来表达产品模型各个视图的形状或其内部构造，这时就需要 生成平面的工程图。符合惯用制图标准的各种视图包括：投影视图、辅助视图、 一般视图、详图、剖面图等。
同几何的线宽的控制。 可选值：1/2/3/4… 实际上我们通过上面的 config 选项，已经可以进行基本的打印输出配置了。 如果您的追求不高，那么后面的两个配置方法您甚至可以不要。对于 K850,我的 配置如下。
1.3 打印出图
plotter
HP OfficeJet Pro K850
plotter_command
1）、模型中尺寸的修改，工程图中也会同步更新，这样就增强了3D和2D数据 之间的相关性。
2）、工程图及时地反映设计者对零件、组件等模型所作的任何变更，反之如 果修改了工程图中任何一个尺寸，则其余的相关视图及立体模型的尺寸， 也会发生相应的变更，这样就能确保工程图总能反映设计的最新改变。
1.1 定制绘图环境
windows_print_manager
plotter_plot_config_dir d:\0_objlib\config
raster_plot_dpi
100
use_8_plotter_pen
yes
pen1_line_weight
3
pen2_line_weight
1
pen3_line_weight
1.3 打印出图
定义不同的几何的打印线宽，值越大线线越粗。不同的数字笔对应的 几何映射关系如下： pen1_line_weight 1.可见几何，剖面切线和箭头，基准面等。。。 pen2_line_weight 2. 尺寸线，导引线，中心线，文本，注释等。。。 pen3_line_weight 3.隐藏线，阴影文本 pen4_line_weight 4. 样条曲线网格 pen5_line_weight 5.钣金件颜色图元 pen6_line_weight 6.草绘截面图元 pen7_line_weight 7.灰色草绘尺寸，切换了的截面 pen8_line_weight 8.样条曲面网格 通过这些线宽的定义，我们就可以实现不
一般视图：一般视图通常为放置到页面上的第一个视图。它是最易于变动的视 图，因此可根据任何设置对其进行缩放或旋转，它是生成其他视图的 基础。
投影视图：投影视图是另一个视图几何沿水平或垂直方向的正交投影。投影视图 放置在投影通道中，位于父视图上方、下方或位于其右边或左边。
1.2 创建工程视图
辅助视图：辅助视图是一种投影视图，以垂直角度向选定曲面或轴进行投影。父 视图中所选定的平面，必须垂直于屏幕平面。
全 视 图：在生成视图的过程中，选择“全视图“选项。可以显示整个模型。 它可 以与其他的视图类型组合，以生成所需的投影全视图、旋转全视图等。与此选顶 组合生成的视图不需要增加特别的步骤（但生成半视图需增加选取基准面的步 骤，生成局部视图需增加画出出边界范围的步骤）。
1.2 创建工程视图
半 视 图：显范围为一半的视图，通常用于对称的造型。
2）、配置选项 利用配置选项可定制绘图环境。与绘图相关的配置选项，像所有的
Pro/ENGINEER 配置选项一样存储在 config.pro 文件中。除非手工设置配置选 项，否则使用缺省值。
1.1 定制绘图环境
3）、模板 (EX-3) 在创建新绘图时可参照绘图模板。绘图模板能够基于模板自动创建视图、设
全剖视图：用剖切平面完全地剖开零件所得到的剖视图。
1.2 创建工程视图
半剖视图：当机件具有对称平面时，在垂直于对称平面的投影面上得到的剖视 图，可以对称中心线为界，一半画成剖视，另一半画成视图这样组合 而成的图形称为半剖视图。
1.2 创建工程视图
局部剖视：用剖切平面局部地剖开零件所得到的视图。
1.2 创建工程视图
windows_print_manager pro_plot_config_dir 指定的配置文件目录，Pro/E 会在打印启动时到这个目录 寻找打印机 的配置文件并从这些配置文件中找出所有可用的打印机并添加到打 印机列表中以供用户选择。如：d:\0_objlib\config
1.3 打印出图
paster_plot_dpi
展开剖面：用剖切平面局部地剖开零件所得到的视图。
1.2 创建工程视图
对齐剖面：对齐的剖面显示绕某一轴展开的区域剖面视图。Pro/ENGINEER 绕 选定的轴旋转某一偏移剖面的所有切割平面，直到这些切割平面与屏 幕 (页面)平行为止。对齐的剖面可创建区域类型剖面。完全对齐的剖 面显示一般视图、投影视图或辅助视图的对齐的全剖面。可以从对齐 的剖面视图生成一个详细视图。
Pro/ENGINEER工程图的优点
众所周知，复杂模型的三维转二维工作难度是很大的，不仅复杂程度高，而 且工作量大，如果没有掌握一定的方法和技巧，更是难上加难。国内很多用户把 Pro/ENGINEER的工程图转到AutoCAD中去做后续处理，这样做既失去了 Pro/ENGINEER软件相关性所带来的巨大魅力，又会因设计变更等问题而带来一 系列麻烦。Pro/ENGINEER工程图具有以下优点： (EX-1)
1
pen4_line_weight
1
…..
….
Pen8_line_weight
1
这样我们在打印工程图的时候，因为我们没有使用配置文件，所以直接是用 windows 默认 的打印管理器进行打印，选择 MS Printer Manager，实际上即便 使用打印配置文件，但我们 使用的是打印机而非绘图仪，所以系统实际还是使 用 MS Printer Manager 进行打印的，只是 显示的方式不一样而已，后面的步骤 我们会详细说明。点击 Configure…
模板时，注释将重新解析或更新。 使用模板可完成以下任务： • 定义视图的布局 • 设置视图显示 • 放置注释 • 放置符号
1.1 定制绘图环境
• 定义表格 • 创建捕捉线 • 显示尺寸
