功率开关器件的驱动电路是什么原理

MOS管驱动功率1. 介绍MOS管（金属氧化物半导体场效应管）是一种常见的功率开关器件，常用于电源、电机和通信设备等领域。

MOS管的功率输出能力受到其驱动电路的限制，而驱动功率则是决定MOS管开关速度和效率的关键因素。

本文将详细讨论MOS管驱动功率的相关知识。

2. MOS管的工作原理MOS管由金属门极、氧化层和半导体基区构成。

当控制电压施加在金属门极上时，MOS管的导通状态由基区内的电荷控制决定。

MOS管在导通状态时，可以将较大的电源电流传递至负载电路，完成功率输出。

3. MOS管驱动电路的基本要求为了充分发挥MOS管的性能，驱动电路需要满足以下几个基本要求：3.1 高速驱动MOS管的关断和导通速度直接影响功率开关的效率和稳定性。

驱动电路应具备足够的驱动能力，以确保MOS管能够迅速从导通状态切换至关断状态，或者从关断状态切换至导通状态。

3.2 低功耗驱动电路应具备尽可能低的功耗，以减少对供电系统的负荷。

高效率的驱动电路能够在MOS管的导通和关断状态之间实现较小的能量损耗。

3.3 耐压能力MOS管可以在高电压下工作，而驱动电路需要提供足够的耐压能力以保证工作的稳定性。

合理的驱动电路设计要能够适应不同工作电压下的应用需求。

3.4 可靠性驱动电路需要具备较高的可靠性，以确保MOS管能够在长时间工作中保持稳定。

驱动电路应防止异常电压和电流对MOS管造成损坏，并提供适当的保护功能。

4. MOS管驱动电路设计MOS管驱动电路的设计需要考虑以上要求，并结合具体应用场景进行优化。

以下是常见的MOS管驱动电路设计方案：4.1 单极性驱动电路单极性驱动电路适用于低电压应用场景，通过一个晶体管实现对MOS管的驱动。

晶体管的控制信号使得MOS管从导通到关断的过程变得更加迅速。

4.2 双极性驱动电路双极性驱动电路适用于高电压应用场景，通过两个晶体管实现对MOS管的驱动。

两个晶体管的工作互补，可以提供更高的驱动能力和更快的开关速度。

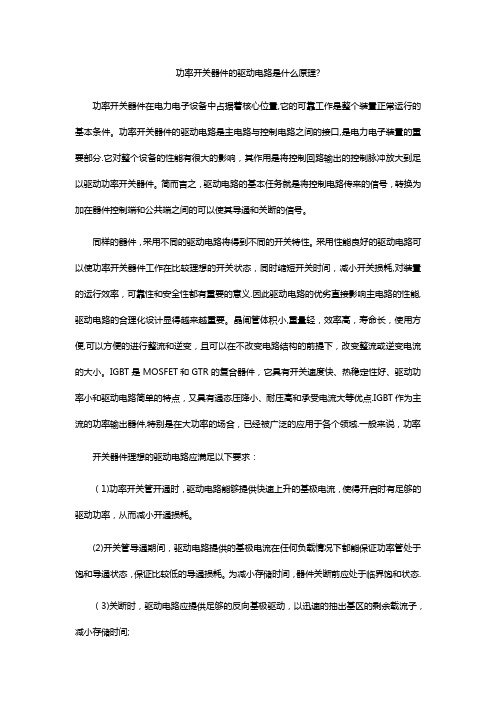

功率开关器件的驱动电路是什么原理?功率开关器件在电力电子设备中占据着核心位置,它的可靠工作是整个装置正常运行的基本条件。

功率开关器件的驱动电路是主电路与控制电路之间的接口,是电力电子装置的重要部分.它对整个设备的性能有很大的影响，其作用是将控制回路输出的控制脉冲放大到足以驱动功率开关器件。

简而言之，驱动电路的基本任务就是将控制电路传来的信号，转换为加在器件控制端和公共端之间的可以使其导通和关断的信号。

同样的器件，采用不同的驱动电路将得到不同的开关特性。

采用性能良好的驱动电路可以使功率开关器件工作在比较理想的开关状态，同时缩短开关时间，减小开关损耗,对装置的运行效率，可靠性和安全性都有重要的意义.因此驱动电路的优劣直接影响主电路的性能,驱动电路的合理化设计显得越来越重要。

晶闸管体积小,重量轻，效率高，寿命长，使用方便,可以方便的进行整流和逆变，且可以在不改变电路结构的前提下，改变整流或逆变电流的大小。

IGBT是MOSFET和GTR的复合器件，它具有开关速度快、热稳定性好、驱动功率小和驱动电路简单的特点，又具有通态压降小、耐压高和承受电流大等优点.IGBT作为主流的功率输出器件,特别是在大功率的场合，已经被广泛的应用于各个领域.一般来说，功率开关器件理想的驱动电路应满足以下要求：（1)功率开关管开通时，驱动电路能够提供快速上升的基极电流，使得开启时有足够的驱动功率，从而减小开通损耗。

(2)开关管导通期间，驱动电路提供的基极电流在任何负载情况下都能保证功率管处于饱和导通状态，保证比较低的导通损耗。

为减小存储时间，器件关断前应处于临界饱和状态.（3)关断时，驱动电路应提供足够的反向基极驱动，以迅速的抽出基区的剩余载流子，减小存储时间;并加反偏截止电压，使集电极电流迅速下降以减小下降时间。

当然，晶闸管的关断主要还是靠反向阳极压降来完成关断的.目前来说,对于晶闸管的驱动用的比较多的只是通过变压器或者光耦隔离来把低压端与高压端隔开，再通过转换电路来驱动晶闸管的导通。

大功率mos管场效应管触发开关驱动模块大功率MOS管场效应管触发开关驱动模块是一种常用于电子电路中的设备，它具有高效、可靠、节能等优点。

本文将详细介绍该模块的工作原理、应用领域以及使用时需要注意的事项，希望能对读者有一定的指导意义。

首先，让我们来了解一下大功率MOS管场效应管触发开关驱动模块的工作原理。

该模块通过使用场效应管作为开关元件，来控制电流的通断。

当输入信号为高电平时，模块将场效应管导通，电流能够正常流动；当输入信号为低电平时，模块将场效应管截断，电流被阻断。

通过这种方式，我们可以控制外部负载电路的通断，实现相应的功率控制。

大功率MOS管场效应管触发开关驱动模块广泛应用于各种电子电路中。

例如，在电源系统中，可以通过该模块来控制电源的开关，实现电源的启动和关闭；在电动机驱动系统中，可以通过该模块来控制电动机的启动和停止，实现对电机的精确控制；在充电器和逆变器等电源变换系统中，也可以使用该模块来实现电源的切换和转换。

可以说，大功率MOS管场效应管触发开关驱动模块在各个领域都有着广泛的应用。

在使用大功率MOS管场效应管触发开关驱动模块时，我们需要注意一些事项。

首先，选择适合的工作电压范围。

不同的模块具有不同的工作电压范围，我们需要根据具体的应用需求选择合适的模块。

其次，注意模块的散热问题。

大功率MOS管场效应管触发开关驱动模块在工作时会产生一定的热量，如果散热不良，可能会导致模块的过热，影响其工作效果甚至损坏模块。

因此，我们应该合理设计散热装置，确保模块能够在适当的温度范围内工作。

最后，注意输入信号的稳定性。

在使用该模块时，输入信号的稳定性对于模块的工作效果具有很大的影响，我们需要确保输入信号的稳定性，避免其产生波动，以免影响到模块的正常工作。

综上所述，大功率MOS管场效应管触发开关驱动模块是一种高效、可靠、节能的设备，具有广泛的应用领域。

在使用该模块时，我们需要根据具体的需求选择合适的模块，并注意散热和输入信号的稳定性等问题。

MOS管驱动电路总结MOS（金属氧化物半导体）管驱动电路是一种常见的功率电子器件，用于驱动高功率负载或控制功率器件的开关。

它通过电路中的MOS管（也称为MOSFET）来实现开关效果。

MOSFET驱动电路的设计与应用具有重要意义，下面是对MOS管驱动电路的总结。

一、MOS管的基本原理MOS管是一种具有与传统晶体管相似结构的半导体器件。

它的核心部分是氧化层上的金属层和半导体基区。

MOS管通过改变基区和导通层之间的电阻来实现开关效果。

MOS管具有低输入电阻、高输入阻抗、快速开关速度和较低的功耗等优势。

二、MOS管的驱动方式1.直流驱动：直流驱动方式是最简单的方式，只需将DC信号连接到MOS管的栅极，使其在正常工作区域内工作。

直流驱动方式适用于低频应用。

2.求幅驱动：幅度驱动方式是通过向MOS管的栅极施加一个脉宽调制信号来控制其导通和关闭状态。

脉宽调制信号的幅度决定了MOS管的开启程度，从而控制输出信号的幅度。

求幅驱动方式适用于一些需要调整信号幅度的应用。

3.双电源驱动：双电源驱动方式使用两个电源分别给MOS管的源极和栅极提供电压。

这种驱动方式可以保持MOS管在稳态工作区域内，避免其处于截止区或饱和区，从而提高工作效率。

三、MOS管驱动电路的设计要点1.选择适当的驱动电路结构和元件：常见的MOS管驱动电路结构包括共射极结构、共源结构和H桥结构。

不同结构适用于不同的应用场景。

此外，还需选择合适的电阻、电容和二极管等元件。

2.考虑驱动电源和信号电源的匹配：驱动电路的电源电压应与MOS管的额定电压匹配，以确保稳定可靠的工作。

此外，还需注意输入信号的频率和幅度与驱动电路的匹配性。

3.保护电路的设计：由于MOS管具有较高的功率特性，对驱动电路的保护显得尤为重要。

常见的保护电路包括过流保护、过温保护、过压保护和短路保护等。

4.电流放大器的设计：为了提高MOS管的驱动能力，通常需要使用电流放大器来增大输出电流，从而驱动更大的负载。

ir2104驱动电路原理IR2104驱动电路原理。

IR2104是一款高性能MOSFET和IGBT驱动器芯片，其内部集成了高低侧驱动器，可用于直流至直流（DC-DC）转换器、半桥和全桥逆变器、电机驱动器以及其他高频开关应用。

本文将介绍IR2104驱动电路的原理及其在电子领域中的应用。

IR2104驱动电路的原理。

IR2104采用了高低侧驱动器的设计，能够有效地控制功率器件的开关。

其内部包含了两个独立的驱动器，分别用于控制功率器件的高侧和低侧。

在工作时，高低侧驱动器通过外部电容器进行互补，以保证两个驱动器之间的互补性。

通过外部电阻和电容器的组合，可以调整IR2104的输出特性，以满足不同功率器件的驱动需求。

在使用IR2104时，需要注意以下几点原理：1. 输入信号，IR2104的输入信号为逻辑电平，可直接由微控制器或其他数字电路输出。

输入信号的频率和占空比将直接影响到功率器件的开关速度和工作效率。

2. 输出驱动，IR2104的输出驱动能力较强，可直接驱动功率MOSFET和IGBT，无需外部驱动器。

同时，IR2104的输出端还包含了反馈信号，可用于监测功率器件的工作状态。

3. 死区时间，IR2104内部集成了可调的死区时间电路，用于防止高低侧驱动器同时导通，避免功率器件出现短路故障。

通过外部电容器的调节，可以实现死区时间的精确控制。

IR2104在电子领域中的应用。

IR2104作为一款高性能的驱动器芯片，广泛应用于电子领域中的高频开关电路。

其主要应用包括但不限于以下几个方面：1. 电源转换器，IR2104可用于直流至直流（DC-DC）转换器的控制电路，实现高效率的能量转换。

其高低侧驱动器的设计，能够有效地降低功率损耗，提高系统的整体效率。

2. 逆变器，IR2104可用于半桥和全桥逆变器的驱动电路，实现直流到交流的转换。

通过精确控制开关频率和占空比，可以实现对交流电压的高效控制。

3. 电机驱动器，IR2104可用于电机驱动器的控制电路，实现对电机的高效驱动。

igbt模块工作原理
IGBT（Insulated Gate Bipolar Transistor）模块是一种高压、高
电流功率开关器件，常用于驱动大功率电机和电力电子系统。

其工作原理如下：
1. IGBT 模块由一个 IGBT 和一个免费轴二极管组成。

IGBT 的构成类似于 MOSFET 和 BJT 的结合体，结合了两者的优点。

具有 MOSFET 的高输入阻抗和低驱动功率特点，和 BJT 的高
电流驱动特点。

2. IGBT 模块的输入端由一个金属氧化物半导体场效应管（MOSFET）和一个二极管组成。

MOSFET 控制 IGBT 的导通和截断，当 MOSFET 导通时，IGBT 会进入导通状态。

当MOSFET 截断时，IGBT 将会处于截断状态。

3. IGBT 的输出端连接在大功率电路中，用于控制电流的流动。

当 IGBT 导通时，电流可以通过 IGBT 模块。

当 IGBT 截断时，电流将被阻止通过。

4. IGBT 模块的驱动电路需要一个适当的电源，以提供所需的
电流和电压来控制 IGBT 的导通和截断。

驱动电路通常由电路
电源、电流放大器和电位差源组成。

5. IGBT 模块具有快速开关速度、高耐压能力和较低的导通电阻。

在开关过程中，当驱动信号施加在 MOSFET 上时，开关
时间短，使得 IGBT 在导通和截断过程中的功耗降低。

综上所述，IGBT 模块通过 MOSFET 控制 IGBT 的导通和截断
状态，实现电流的开关控制，适用于高压、高电流的功率应用。

IGBT高压大功率驱动和保护电路的应用及原理IGBT高压大功率驱动和保护电路的应用及原理通过对功率器件IGBT的工作特性分析、驱动要求和保护方法等讨论，介绍了的一种可驱动高压大功率IGBT的集成驱动模块HCPL-3I6J的应用关键词：IGBT；驱动保护电路；电源IGBT在以变频器及各类电源为代表的电力电子装置中得到了广泛应用。

IGBT集双极型功率晶体管和功率MOSFET的优点于一体，具有电压控制、输入阻抗大、驱动功率小、控制电路简单、开关损耗小、通断速度快和工作频率高等优点。

但是，IGBT和其它电力电子器件一样，其应用还依赖于电路条件和开关环境。

因此，IGBT 的驱动和保护电路是电路设计的难点和重点，是整个装置运行的关键环节。

为解决IGBT的可靠驱动问题，国外各IGBT生产厂家或从事IGBT应用的企业开发出了众多的IGBT驱动集成电路或模块，如国内常用的日本富士公司生产的EXB8系列，三菱电机公司生产的M579系列，美国IR公司生产的IR21系列等。

但是，EXB8系列、M579系列和IR21系列没有软关断和电源电压欠压保护功能，而惠普生产的HCLP一316J有过流保护、欠压保护和1GBT软关断的功能，且价格相对便宜，因此，本文将对其进行研究，并给出1700V，200～300A IGBT的驱动和保护电路。

1 IGBT的工作特性IGBT是一种电压型控制器件，它所需要的驱动电流与驱动功率非常小，可直接与模拟或数字功能块相接而不须加任何附加接口电路。

IGBT的导通与关断是由栅极电压UGE来控制的，当UGE大于开启电压UGE(th)时IGBT导通，当栅极和发射极间施加反向或不加信号时，IGBT被关断。

IGBT与普通晶体三极管一样，可工作在线性放大区、饱和区和截止区，其主要作为开关器件应用。

在驱动电路中主要研究IGBT的饱和导通和截止两个状态，使其开通上升沿和关断下降沿都比较陡峭。

2 IGBT驱动电路要求在设计IGBT驱动时必须注意以下几点。

IGBT驱动电路原理与保护电路IGBT（Insulated Gate Bipolar Transistor）驱动电路是一种用于控制和驱动IGBT器件的电路，用于将低功率信号转化为高功率信号，以实现对IGBT器件的控制。

IGBT驱动电路通常由输入电路、隔离电路、输出电路和保护电路组成。

下面将详细介绍IGBT驱动电路的原理和保护电路的作用。

IGBT驱动电路的主要工作原理是通过输入信号的变化来控制IGBT的通断，从而实现对高功率负载的控制。

IGBT驱动电路一般采用CMOS电路设计，以确保高噪声抑制和良好的电磁兼容性。

常见的IGBT驱动电路分为光耦隔离和变压器隔离两种。

光耦隔离驱动电路是将输入信号与输出信号通过光电耦合器隔离，在高功率环境下提供了良好的隔离和保护。

光电耦合器的输入端通常由输入信号发生器驱动，而输出端则连接到IGBT的控制极，实现信号的传输和控制。

光耦隔离驱动电路在功率轻载和带负载的情况下都能提供良好的电气隔离，提高了系统的可靠性和稳定性。

变压器隔离驱动电路是通过变压器来实现输入和输出信号的隔离。

输入信号通过变压器的一侧传输，然后通过变压器的另一侧连接到IGBT的控制极。

变压器隔离驱动电路具有较高的耐受电压和电流能力，并能抵御噪声和干扰的影响。

IGBT保护电路的作用：IGBT是一种高功率开关设备，在工作过程中容易受到电流过大、电压过高、温度过高等因素的影响，导致过热、短路甚至损坏。

因此，为了保护IGBT设备的正常工作和延长其使用寿命，需要在IGBT驱动电路中添加一些保护电路。

常见的IGBT保护电路包括过流保护、过压保护和过温保护。

过流保护电路通过检测IGBT芯片上的电流大小来保护器件的工作。

当电流超过预设值时，保护电路会通过切断电源或降低输入信号的方式来阻止过大电流通过IGBT。

这样可以防止IGBT芯片发生过热和失效。

过压保护电路通过监测IGBT器件上的电压来保护该器件的工作。

当电压超过正常工作范围时，保护电路会通过切断电源或降低输入信号的方式来阻止过高电压对IGBT芯片的损害。
