汽车驱动桥壳液压胀形试验的失效研究

图1㊀后壳盖开裂失效件分析测量故障件板厚为2.7~2.8mm,符合材料拉伸范围要求理论最小允许厚度1.98mm)㊂材料成分见表1,符合标准要P Cr Ni Cuɤ0.035ɤ0.1ɤ0.25ɤ0.0.010.01860.00340.002是焊接时焊渣飞溅到后壳盖表面,会在金属表面产生类似焊接的金相组织,并有一定深度的热影响区,降低后壳盖的强E-mail:576857534@㊂图2㊀球状颗粒附着壳盖表面沿断口试样横截面切取磨制金相试样,经3%硝酸酒精溶液腐蚀㊁清洗㊁干燥后,宏观照片如图3所示,焊缝㊁薄板的位置特征清晰可见㊂置于莱卡DMI5000M 金相显微镜下观察,断口处金相组织为铁素体+珠光体组织,裂纹两侧未见偏析㊁杂质㊁脱碳等现象㊂同时在金相试样上进行洛氏硬度测试,经沃博特洛氏硬度计检测,故障件的洛氏硬度为52HRB ,故障件金相组织和硬度均正常㊂图3㊀裂纹附近金相组织将断口试样经超声波清洗干燥后,置于TESCAN 扫描电子显微镜下观察,起裂区在内侧,为多点起裂,如图4所示㊂图4㊀断口14倍SEM 照片㊀㊀在起裂区未见明显的冶金缺陷,其形貌为准解理+撕裂,如图5所示㊂图5㊀起裂区800倍SEM 照片扩展区形貌为准解理+贝壳纹,如图6所示,为典型的疲劳断口特征㊂图6㊀扩展区1500倍SEM 照片从对故障件的分析结果可以看出,后壳盖属于疲劳断裂,但故障件本身除焊渣飞溅到表面之外,其他方面未见明显的质量缺陷,这就需要从后壳盖的设计及使用环境去判断引起本次失效的原因[2]㊂3　失效原因分析3.1㊀壳盖材料机械性能根据标准GB /T228.1 2010进行材料拉伸试验[3],如图7所示,试样厚度3mm ,宽度30mm ,材料下屈服强度为175MPa ,抗拉强度290MPa ,符合原材料供应商技术协议中定义的要求㊂图7㊀材料拉伸试样3.2㊀CAE 分析根据现在发布的行业标准‘QC /T533 1999㊀汽车驱动桥台架试验方法“中驱动桥桥壳垂直弯曲疲劳试验的加载方法,建立CAE 分析模型(图8),得到桥壳后壳盖开裂区域应力为38MPa (图9),壳盖材料屈服强度为175MPa ㊂整车道路试验是按标准负荷加载的,没有发生超载情况,同时桥壳垂直弯曲疲劳台架试验已通过验证[4],且没有出现后壳盖失效故障㊂因此从CAE 分析及台架试验结果判断,后壳盖不可能在只承受垂向力作用下发生疲劳断裂㊂图8㊀CAE分析图9㊀后壳盖应力图3.3㊀路谱采集及台架对标基于故障件㊁原材料机械性能及常用工况CAE 分析结果均未发现异常,有必要对样件的使用环境进行路谱采集,以便进一步查找失效原因㊂应变片贴在后壳盖失效位置(图10),90ʎ为整车X 方向,0ʎ为Y 方向,45ʎ为Z 方向,在试验场地测试开裂位置处的应力应变㊂实测结果表明90ʎ方向(即整车X向)应力应变最大,最大值达到244MPa ,95%道路工况开裂位置应力值为103MPa (图11)㊂图10㊀开裂位置贴应变片图11㊀道路测试应力值根据路谱采集结果,欲在台架上模拟道路试验受力来复制整车上的故障模式㊂将装配主减速器壳体的桥壳总成样件,按主减速器壳体朝上的状态安装在试验台架上(图12),同时在开裂位置贴应变片以监控台架试验工况后壳盖受力与道路试验基本一致㊂共测试3台样件,均出现桥壳后壳盖开裂,开裂位置与道路试验一致㊂对台架试验开裂件进行检测,金相组织㊁材料成分等均正常㊂图12㊀台架试验装置3.4㊀焊接对材料性能的影响文中提到故障件表面有附着焊接时,飞溅到后壳盖表面的焊渣㊂在供应商现场抽取后壳盖表面附着焊渣的样件进行硬度梯度检测,判断焊缝热影响区范围以及焊渣的影响[5]㊂将样件磨制成金相试样(图13),分别进行硬度检测:(1)焊缝热影响区分析:沿图13箭头1方向进行硬度梯度检测,每隔0.5mm 取一个检测点,硬度曲线如图14所示㊂在焊缝区域任取一个点为测试起点(坐标位置0点),距离起点1mm 位置处为焊缝区域,该区域硬度最大为188HB ㊂从位置1mm 点开始,硬度快速下降㊂距起点位置1~2mm 区域为焊接热影响最大的区域,最低硬度为116HB ;距起点位置2~6mm 区域硬度逐步上升,位置6mm 点硬度152HB ,接近母材硬度(ȡ150HB ),焊缝热影响区域在1~6mm 范围㊂本次故障件开裂区域距离焊缝10mm ,因此焊缝热影响区对本次失效基本关联㊂图13㊀抽检试样图14㊀焊缝热影响区硬度梯度(2)焊渣的影响:沿图13箭头2方向进行硬度梯度检测,每隔0.2mm 取一个检测点,硬度曲线如图15所示㊂在焊渣区域任取1点为测试起点(坐标位置0点),距离起点0.2mm 位置处为焊渣区域,该区域硬度最大321HB ㊂从位置0.2mm 点开始,硬度快速下降㊂距起点位置0.2~0.4mm 区域为焊渣热影响最大的区域,最低硬度为137HB ;距起点位置0.4~0.6mm 区域硬度逐步上升,位置0.6mm 点硬度152HB ,接近母材硬度(ȡ150HB ),焊渣热影响区域在0.2~0.6mm 范围㊂从故障件分析来看裂纹有沿焊渣扩展趋势,焊渣对本次故障可能会有一定的影响,但不是关键影响因素㊂图15㊀焊渣热影响区硬度梯度通过以上分析,导致失效的主要原因是道路试验工况整车X 方向作用力大,后壳盖承载能力不足,需要对壳盖的材料进行重新选型㊂4㊀解决措施及验证根据路谱采集的结果,后壳盖材料选择热轧板SAPH440,屈服强度不小于305MPa ,抗拉强度不小于440MPa ㊂按照图12方式进行台架验证,完成80万次循环后,检查后壳盖是否开裂㊂原状态试样在完成80万次台架循环,后壳盖出现开裂;新材料试样,完成80万次循环,后壳盖未开裂,继续进行台架试验至185次循环,试样无裂纹,试验停止㊂台架试验寿命至少提升1.3倍以上,新状态样件也顺利通过整车道路试验考核㊂5㊀结束语综上所述,后壳盖失效是在整车X 向作用力下,后壳盖强度不足引起的㊂在实际工作中,后壳盖通常与桥壳壳体一起组成总成件,按行业标准‘QC /T533 1999㊀汽车驱动桥台架试验方法“中驱动桥桥壳垂直弯曲疲劳试验进行验证,往往忽略了来自整车X 方向作用力的台架验证㊂本文阐述的后壳盖开裂是典型的失效案例,通过道路试验路谱采集和台架试验对标分析,可建立适用企业设计研发用的台架验证标准,为今后零部件开发提供理论依据,在设计初期就考虑到类似风险并规避,提高开发效率㊂参考文献:[1]刘惟信.汽车车桥设计[M].北京:清华大学出版社,2004.[2]李亚江.焊接冶金学[M].北京:机械工业出版社,2007.[3]刘春廷.材料力学性能[M].北京:化学工业出版社.2009.[4]邓开豪.汽车桥壳焊缝漏油原因分析及改进措施[J].装备制造技术,2008(4):131-132.[5]李晓丽,王俊杰,路强.汽车驱动桥后盖焊缝㊁渗油漏油原因分析及改进措施[J].汽车实用技术,2015(7):110-111,116.。

汽车桥壳胀—压复合成形工艺预制坯胀形模拟研究1. 绪论- 研究背景和意义- 国内外研究现状- 研究目的和内容2. 基础知识与理论- 胀—压复合成形工艺概述- 预制坯胀形模拟方法- 汽车桥壳的胀—压复合成形工艺工艺流程3. 汽车桥壳胀形模拟实验设计- 实验材料和工具- 模拟设计和制作- 模拟实验步骤和数据采集4. 研究结果与分析- 胀形模拟结果分析- 后续成形加工方案设计- 模拟结果验证和优化5. 结论与展望- 实验结论总结- 存在问题分析- 研究进一步发展方向的展望一、绪论1.1 研究背景和意义汽车桥壳是汽车底盘系统中非常重要的组件，它的主要作用是支撑轮毂和轮胎，承受车辆的重量和扭矩，并传递动力和力量。

在现代汽车工业中，汽车桥壳的设计和制造已成为一个重要的领域，对汽车的质量和性能有着直接的影响。

汽车桥壳的制造工艺至关重要，如何制造符合标准的汽车桥壳成为了制造商和研究人员的共同问题。

胀—压复合成形工艺是一种制造汽车桥壳的常用方法，这种工艺可以生产出高强度、高精度和高质量的汽车桥壳。

然而，在胀—压复合成形过程中，汽车桥壳的预制坯（也称毛坯）的胀形过程会受到各种因素的影响，如材料性能、预制坯设计、模具形状、成形工艺参数等。

因此，为了探索胀形过程的机理和优化成形工艺，对汽车桥壳的预制坯胀形模拟研究具有重要的意义。

1.2 国内外研究现状国内外研究者已经对胀—压复合成形工艺、预制坯设计和成形参数等方面进行了广泛的研究，如文献[1]中研究了预制坯的内部结构对胀形过程的影响；文献[2]中研究了成形工艺参数对胀形成形质量的影响；文献[3]中研究了预制坯孔隙率对胀形过程的影响。

这些研究成果对于提高汽车桥壳的生产质量和成形效率有着积极的作用。

然而，目前对于汽车桥壳的预制坯胀形模拟研究还不够深入和系统，需要进一步探索。

1.3 研究目的和内容本文旨在探究汽车桥壳胀—压复合成形过程中预制坯胀形模拟的方法和机理，为汽车桥壳的生产提供有力的技术支持。

重载汽车驱动桥壳行驶状态下的试验模态研究汽车驱动桥壳是汽车动力传输系统中的重要组成部分，它连接了发动机和车轮，负责将动力从发动机传递到车轮，使汽车能够行驶。

在汽车的设计和制造过程中，对驱动桥壳进行试验是必不可少的。

本文将对重载汽车驱动桥壳行驶状态下的试验模态进行研究，通过实验和模拟分析来评估其性能和可靠性。

首先，我们需要选择适当的试验方法和测试设备来对驱动桥壳进行试验。

试验方法可以包括静态试验和动态试验，测试设备可以是试验线或专门设计的试验装置。

通过试验，我们可以获取驱动桥壳在不同负载和速度条件下的工作特性和性能数据。

在实验过程中，我们需要关注驱动桥壳的承载能力、传动效率、散热性能、噪音和振动等指标。

通过加载不同的负载和变化车速，我们可以评估驱动桥壳在不同工况下的可靠性和稳定性。

同时，我们还可以利用传感器和仪器来监测和记录驱动桥壳的温度、压力、振动和噪音等工作状态参数，以进一步分析和评估其性能。

在试验过程中，我们还可以利用模拟软件和数学模型来对驱动桥壳进行虚拟试验。

通过建立合适的模型和参数，我们可以模拟不同工况下的运行情况，并评估驱动桥壳在这些情况下的性能和可靠性。

这种虚拟试验的方法具有成本低、效率高、操作灵活等优点，可以为实际试验提供更全面和详细的参考。

综上所述，重载汽车驱动桥壳行驶状态下的试验模态研究是非常重要的，它可以帮助我们评估驱动桥壳的性能和可靠性，并为汽车的设计和制造提供参考和指导。

通过合理的试验方法和测试设备，我们可以获取驱动桥壳在不同工况下的工作特性和性能数据，同时可以利用模拟软件和数学模型来进行虚拟试验。

这些研究成果将为汽车工程技术的开发和进步提供重要的支持和指导。

汽车后桥壳内高压成形工艺及胀型模具设计汽车后桥壳是几何形状较为复杂的零件，目前汽车桥壳的主要生产方式是铸造和冲压焊接。

铸造工艺对材料和能源太过浪费，零件的力学性能较差;冲压焊接工艺的焊缝质量难保证，材料利用率较低。

利用液压胀形工艺成形整体桥壳能克服以上缺陷，节约材料和能源，同时工序少、材料利用率高。

本文研究汽车后桥壳鼓包部分的液压胀型工艺。

針对汽车后桥壳特点，采用半滑动式液压胀形工艺，能够有效降低合模压力的整体式的滑动模块，同时固定模块可防止飞边的出现，也考虑了取件问题。

本设计的亮点是整体式的滑动模块具备分担大部分的管坯胀形力，降低设备吨位的作用;设计的预胀形模具和终胀形模具滑动模块部分能够共用，减少模具开发制造费用。

标签：汽车桥壳;半滑动式;液压胀形;模具设计汽车桥壳属于大型复杂异型截面零件，它保护着内部的主减速器，差速器，半轴等零件，并承受着车身重量与车轮传来的力矩。

其作用及性能，要求既有足够的强度和刚度，又要尽量减轻质量;而且在保证桥壳使用要求的前提下，力求结构简单，制造方便，以利于降低成本。

车桥主要有两种生产方式：铸造和冲压焊接。

铸造可以制造出形状较为复杂的车桥，但铸造件重量大，消耗材料和能源多，较为浪费。

冲压-焊接成形工艺较好，废品率低，重量轻，强度高，并且成本较低[1]。

但冲压焊接工艺工序多，费材耗能，焊缝长，对焊缝质量要求较高。

而利用液压胀形工艺生产桥壳则材料利用率高，节省能源和材料，加工工序较少，且加工效率高，易实现机械化、自动化[2]。

壁厚合理，应力分布较好，刚度高，重量轻。

本设计就是要依据图1-1所给的后桥壳相关尺寸，材料为20号碳钢无缝管。

图1-1为设计中桥壳为轻型车后桥壳，鼓包部分的最大直径为440mm，最小直径68mm，长度为1953mm，桥壳壁厚为10mm，均匀管径为127mm。

为了减少变形过程中变形量过大导致径缩胀形失败，选取了直径为127mm，厚度为10mm的管胚，这样可以保证大部分材料不流动就可以满足桥壳设计要求。

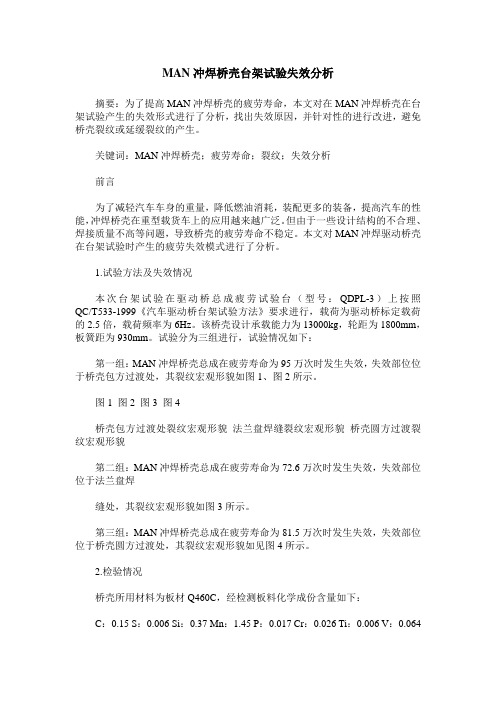

MAN冲焊桥壳台架试验失效分析摘要：为了提高MAN冲焊桥壳的疲劳寿命，本文对在MAN冲焊桥壳在台架试验产生的失效形式进行了分析，找出失效原因，并针对性的进行改进，避免桥壳裂纹或延缓裂纹的产生。

关键词：MAN冲焊桥壳；疲劳寿命；裂纹；失效分析前言为了减轻汽车车身的重量，降低燃油消耗，装配更多的装备，提高汽车的性能，冲焊桥壳在重型载货车上的应用越来越广泛。

但由于一些设计结构的不合理、焊接质量不高等问题，导致桥壳的疲劳寿命不稳定。

本文对MAN冲焊驱动桥壳在台架试验时产生的疲劳失效模式进行了分析。

1.试验方法及失效情况本次台架试验在驱动桥总成疲劳试验台（型号：QDPL-3）上按照QC/T533-1999《汽车驱动桥台架试验方法》要求进行，载荷为驱动桥标定载荷的2.5倍，载荷频率为6Hz。

该桥壳设计承载能力为13000kg，轮距为1800mm，板簧距为930mm。

试验分为三组进行，试验情况如下：第一组：MAN冲焊桥壳总成在疲劳寿命为95万次时发生失效，失效部位位于桥壳包方过渡处，其裂纹宏观形貌如图1、图2所示。

图1 图2 图3 图4桥壳包方过渡处裂纹宏观形貌法兰盘焊缝裂纹宏观形貌桥壳圆方过渡裂纹宏观形貌第二组：MAN冲焊桥壳总成在疲劳寿命为72.6万次时发生失效，失效部位位于法兰盘焊缝处，其裂纹宏观形貌如图3所示。

第三组：MAN冲焊桥壳总成在疲劳寿命为81.5万次时发生失效，失效部位位于桥壳圆方过渡处，其裂纹宏观形貌如见图4所示。

2.检验情况桥壳所用材料为板材Q460C，经检测板料化学成份含量如下：C：0.15 S：0.006 Si：0.37 Mn：1.45 P：0.017 Cr：0.026 Ti：0.006 V：0.064Ni：0.014该结果显示所测成分符合GB/T1591-1988 Q460C材质技术要求。

经理化检测分析，板材的化学元素含量、力学性能及金相组织均符合标准，排除了因材料本身的问题而引起桥壳失效。

胀压成形汽车桥壳性能的有限元模拟与试验王连东;丁明慧;肖超【摘要】以某5.5t载货车的桥壳为例,介绍了胀压成形的工艺过程.用ABAQUS软件进行了成形过程的数值模拟,得到了桥壳的壁厚分布曲线和变形强化效果云图与残余应力云图.结果表明,桥壳的壁厚分布符合使用要求.将压制成形后的残余应力作为初始条件施加到桥壳上,进行最大垂向力工况下的强度刚度模拟,找出轴向应力较大的危险区域,得到桥包部分的单位轮距最大变形为1.27mm/m,符合国家标准.用Nsoft软件对胀压成形桥壳进行疲劳寿命分析,得到各危险区域的疲劳寿命.最后对胀压成形桥壳样件进行了台架疲劳试验.结果表明,桥壳本体各危险区域的疲劳寿命均高于153.8万次.【期刊名称】《汽车工程》【年(卷),期】2016(038)001【总页数】6页(P127-132)【关键词】汽车桥壳;胀压成形;残余应力;强度;刚度;疲劳寿命【作者】王连东;丁明慧;肖超【作者单位】燕山大学车辆与能源学院,秦皇岛066004;燕山大学车辆与能源学院,秦皇岛066004;燕山大学车辆与能源学院,秦皇岛066004【正文语种】中文汽车桥壳属异型截面复杂管类件，要求具有较高的强度、刚度和足够的疲劳寿命。

文献[1]中通过有限元仿真和台架试验研究了冲压焊接桥壳的结构形式、焊接工艺中的残余应力、焊接缺陷等因素对桥壳寿命的影响，明确了焊接残余应力和焊接缺陷是车桥在三角板焊趾处出现经常性疲劳破坏的原因。

文献[2]中利用台架试验和有限元模拟对某冲压焊接桥壳进行疲劳试验及寿命预测，表明用有限元方法可以获得与实际台架试验基本一致的结果，并可较准确预测疲劳失效的位置。

文献[3]中建立了冲压焊接桥壳有限元模型，并进行了静强度仿真计算，在此基础上对桥壳焊缝进行疲劳寿命预估，结果表明三角块和后盖与桥壳本体顶部相连处的焊缝接头容易发生失效。

文献[4]中针对载重0.75t液压胀形桥壳模拟样件，利用有限元分析软件ANASYS分析了其强度和刚度，并预测了疲劳寿命。

小型桥壳液压胀形初始变形条件分析及成形试验王连东１㊀徐永生１㊀陈旭静１㊀吴㊀娜１,２１．燕山大学,秦皇岛,０６６００４㊀㊀２．唐山学院,唐山,０６３０００摘要:介绍了小型汽车桥壳的液压胀形工艺,提出了初始胀形内压的表达式,预测了初始胀形内压与轴向推力的匹配关系(即经向应力比的大小)对预胀形时各部分变形顺序的影响.在普通液压机上进行了两种加载路径下的液压胀形试验,在初始经向应力比小于零并保持恒内压的条件下,预胀形管坯先变形成两侧高㊁中部低的双鼓形,经增压后将中部胀起;在初始经向应力比大于零且内压恒定的条件下,预胀形管坯中部沿轴向胀裂;两种加载路径下,管坯扁锥体凸起与胀形区之间均产生了明显内凹缺陷.理论分析与试验结果均表明,初始变形条件对小型桥壳的预胀形有重要影响.关键词:汽车桥壳;液压胀形;初始胀形内压;经向应力比;预胀形管坯中图分类号:T G ３１６㊀㊀㊀㊀㊀㊀D O I :１０．３９６９/j．i s s n ．１００４ １３２X．２０１６．０３．０２１A n a l y s e s o f I n i t i a l D e f o r m a t i o nC o n d i t i o n s f o rL i gh t H y d r o f o r m i n g A x l eH o u s i n g a n dF o r m i n g E x pe r i m e n t s W a n g L i a n d o n g １㊀X uY o n g s h e n g １㊀C h e nX u j i n g １㊀W uN a １,２１．Y a n s h a nU n i v e r s i t y ,Q i n h u a n g d a o ,H e b e i ,０６６００４㊀㊀２．T a n g s h a nC o l l e g e ,T a n gs h a n ,H e b e i ,０６３０００A b s t r a c t :T h e h y d r o f o r m i n g t e c h n o l o g y o f l i g h t a x l e h o u s i n g wa s i n t r o d u c e d ．T h e f o r m u l a o f i n i t i a l i n t e r n a l pr e s s u r ew a sd e d u c e d ,a n dt h e i n f l u e n c e so f t h er e l a t i o no f t h e i n t e r n a l p r e s s u r ea n da x i a l t h r u s t (a x i a l s t r e s s r a t i o )i n t h e p r e b u l g i n gp r o c e s so nt h ed e f o r m a t i o ns e qu e n c ew a s p r e d i c t e d ．T h e h y d r o f o r m i n g e x p e r i m e n t sw e r e d o n e o n g e n e r a l h y d r a u l i cm a c h i n e u n d e r t w o d i f f e r e n t l o a d p a t h s ．U n Ｇd e r t h ef i r s tl o a d p a t h ,t h ei n i t i a la x i a ls t r e s sr a t i o w a sn e ga t i v ea n dt h e p r e s s u r e w a sc o n s t a n t t h r o u g h o u t t h e f e e d i n gp r o c e s s ,t h e p r eb u l g i n g t u b ew a s f i r s td e f o r m e d t oad o u b l e d r u mt y pew i t h t h e d i a m e t e r o f t w o s i d e s l a r g e r t h a n t h e c e n t r a l ,a n d t h e c e n t r a l p a r tw a s f i n a l l y b u l g e db y i n c r e a s i n gt h e i n t e r n a l p r e s s u r e ．U n d e r t h es e c o n dl o a d p a t h ,t h e i n i t i a l a x i a l s t r e s sr a t i o w a s p o s i t i v ea n dt h ep r e s s u r ew a s c o n s t a n t t h r o u g h o u t t h e f e e d i n gp r o c e s s ,t h ec e n t r a lo f t h et u b ec r a c k e da x i a l l y．T h e c o mm o n c o n c a v e d e f e c t s o f t h e s a m p l e so f t w o l o a d p a t h sw e r eo b s e r v e da t t h e t r a n s i t i o nr e gi o nb e Ｇt w e e n f l a t c o n e a n db u l g i n g a r e a ,a n d i tw i l l n o t d i s a p p e a r a f t e r t h e f i n a l b u l g i n g．B o t ho f t h e t h e o r e t i Ｇc a l a n a l y s e s a n d e x p e r i m e n t s d e m o n s t r a t e t h a t t h e i n i t i a l d e f o r m a t i o n c o n d i t i o n s h a v e a n i m p o r t a n t i n Ｇf l u e n c e o n t h e p r e b u l g i n gp r o c e s s o f l i g h t a x l eh o u s i n g．K e y wo r d s :a u t o m o b i l e a x l eh o u s i n g ;h y d r o f o r m i n g ;i n i t i a l p r e s s u r e ;a x i a l s t r e s s r a t i o ;p r e b u l g i n g t u b e收稿日期:２０１５０１１６基金项目:河北省自然科学基金资助项目(E ２０１２２０３０２２)０㊀引言管材液压胀形是制造机械零部件的先进方法,已广泛应用于机械㊁电子㊁航空航天㊁交通运输等领域.近年来,国内外学者对管材液压胀形进行了较多的研究.K o c 等[１]从理论上得到了液压胀形时理想管材轴向屈曲㊁起皱和破裂的临界条件,给出了确定不同工艺条件下胀形内压㊁轴向力和轴向补料量的方法.M a n a b e 等[２]研究了材料的各向异性和硬化系数对液压胀形的影响,指出了应力比对壁厚分布和成形性能的影响.李洪洋等[３]进行了空心阶梯轴内高压成形试验,给出了初始内压的表达式,并进行了不同初始内压下的工艺试验.汽车桥壳为异型截面空心管类件,理论上可以用液压胀形方法制造.２０世纪８０年代,日本学者用液压胀形方法试制出微型汽车桥壳样件[４ ５],取得了一些宝贵经验.２１世纪初,国内一些学者提出了汽车桥壳半滑动式液压胀形工艺,给出了极限胀形系数的数学表达式,并研究了内压与轴向力的匹配问题[６ ８].汽车桥壳形状复杂,两端小中部大,中部截面与两端截面的当量直径比大于３．０,周向扩张量大,轴向补料多,用液压胀形方法成形难度大.本文针对某小型桥壳的液压胀形工艺,分析了初始胀形内压的大小㊁初始胀形内压与轴向推力的匹配关系(即经向应力比的大小)㊁胀形过渡区的形状等初始胀形条件对桥壳预胀形的影响,预测了胀形区各部分的变形趋势以及可能出现的内凹㊁胀裂等缺陷,并在普通液压机上进行了工艺试验.１㊀小型汽车桥壳液压胀形工艺本文研究的小型汽车桥壳总长１０５０mm ,中８９３ Copyright ©博看网. All Rights Reserved.间截面当量直径为２１２mm,两端直臂圆管部分外径为６７mm.受普通液压机开间的限制,将桥壳样件总长度缩减至４７６mm.无缝钢圆管液压胀形工艺包括端部缩径㊁预胀形和终胀形三个阶段,工艺过程如图１所示.２０无缝钢管坯初始直径为１０２mm㊁壁厚为５ ５mm㊁长度为５５８mm,两端部缩径后直径减至６７mm,然后进行预胀形,包括锥形区的挤压变形和中间部分的液压胀形两个过程.液压胀形前,胀形模具轴向推进时先将缩径管坯的圆锥区挤压成宽度相同而高度不同的扁锥体,如图１b㊁图１c 所示.预胀形时将中部液压胀形成中间略低于两侧的马鞍形(图１d),中间截面的胀形系数k１＝１ ５５.预胀形管坯退火后,再进行终胀形得到桥壳样件,如图１e所示.(a)缩径后管坯(b)挤压后管坯垂直纵向视图(c)挤压后管坯水平纵向视图(d)预胀形管坯(e)终胀形图１㊀桥壳液压胀形工艺简图２㊀预胀形管坯初始变形条件分析缩径管坯圆锥区在预胀形前被挤压成扁锥体,如图２所示.垂直纵截面上,扁锥体与轴线倾斜角为α,扁锥体与中部预胀形部分过渡处形成高于初始管坯的凸起,最高点A处的纬向曲率半径为RθA㊁经向曲率半径为R１,凸起部位与预胀形区过渡处B u点处的内凹圆角半径为R２.水平截面上,扁锥体与轴线倾斜角为β,扁锥体与中部预胀形部分过渡处B d点处的外凸圆角半径为R３.(a)管坯垂直纵截面(b)管坯水平纵截面图２㊀缩径管坯预胀形受力分析２．１㊀初始胀形内压的确定对挤压后的缩径管坯进行预胀形:初始内压为p,在管坯两端施加轴向推力F a１㊁F a２,在扁锥体上施加轴向推力F b１㊁F b２,如图２所示.对管坯施加内压和外力后,胀形区各质点处于三向应力状态:纬向应力σθ㊁经向应力σρ和径向应力σr.假设沿管坯壁厚方向,纬向应力σθ㊁经向应力σρ均布,则两者与内压p之间应满足以下平衡方程:pt０－σθRθ－σρRρ＝０(１)式中,Rθ为质点处管坯中间层的纬向曲率半径,近似等于外层的纬向曲率半径;Rρ为质点处管坯中间层的经向曲率半径,近似等于外层的经向曲率半径,对于外凸曲线, Rρ为正值,对于内凹曲线,Rρ为负值;t０为质点处管坯的壁厚.经向应力由模具施加于管坯的轴向推力和液体内压共同作用产生,其大小由下式确定:σρ＝－F a＋F b－πr２０pπ(２r０＋t０)t０(２)式中,F a为作用于管坯端部的模具推力,即F a１与F a２之和;F b为作用于管坯锥面的模具推力,即F b１与F b２之和; r０为管坯预胀形区内半径.胀形管坯外表面上质点径向应力σr为零,处于平面应力状态,变形时塑性条件按M i s e s屈服准则,即应满足:σ２θ－σθσρ＋σ２ρ＝σ２s(３)定义经向应力σρ与纬向应力σθ的比值为经９９３Copyright©博看网. All Rights Reserved.向应力比λ,即σρ＝λσθ(４)将式(４)代入式(３)得到σθ＝σs１－λ＋λ２(５)将式(４)㊁式(５)代入式(１),得到初始胀形的内压p :p ＝(t ０R θ＋λt ０R ρ)σs １－λ＋λ２(６)水平纵截面上,管坯外壁中点C d 发生初始变形所需的内压p C d 为p C d ＝t ０R θσs１－λd ＋λd ２(７)扁锥体过渡处B d 点发生变形所需的内压p B d 为p B d ＝(t ０R θ＋λdt ０R ３)σs １－λd ＋λ２d(８)管坯垂直纵截面上,管坯中点C u 发生变形所需内压p C u 为p C u ＝t ０R θσs１－λu ＋λu(９)扁锥体过渡凹圆角处B u 点发生变形所需的内压p B u 为p B u ＝(t ０R θ＋λut ０R ２)σs １－λu ＋λ２u (１０)扁锥体凸起点A 处发生变形所需内压p A 为p A ＝(t ０R θA ＋λu t ０R １)σs １－λu ＋λ２u(１１)２．２㊀初始经向应力比影响分析由于管坯各处变形所需的内压不同,在液压胀形过程中,各处达到塑性屈服条件的顺序也不同,导致变形有先后.比较式(７)㊁式(８)可知:在管坯水平纵截面上,当经向应力比λd ＝０(即经向应力σρ＝０)时,中间C d 点与两侧扁锥体过渡处B d 点变形所需的内压相同,即中部与两侧将同时胀形;当经向应力比λd ＜０(即σρ为压应力)时,p B d ＜p C d ,两侧过渡处B d 点先于中间点C d 发生胀形,管坯将呈两侧高㊁中部低的双鼓形;当经向应力比λd ＞０(即σρ为拉应力)时,p B d ＞p C d ,中间点C d 先于两侧过渡处B d 点发生变形,管坯将呈中部高于两侧的单鼓形,管坯中部轴向补料效果差,容易胀裂.比较式(８)㊁式(１０)可知:当经向应力比为负值时,垂直纵截面上扁锥体过渡处B u 点变形所需的内压p B u 大于水平纵截面上的过渡点B d 所需内压p B d ,即B d 点先于B u 点发生变形;当经向应力比等于零时,B d 点与B u 点变形所需的内压理论上相同,但由于挤压变形后垂直纵截面上B u 点处存在内凹圆角,B u 点的变形受到邻近凸起A 点的影响而不易发生,即B u 点仍将迟于B d 点发生胀形.比较式(７)㊁式(９)可知:在经向应力比相同时,水平截面上的中间点C d 与垂直截面上的中间点C u 将同时起胀.扁锥体的形状使得水平截面上的轴向力F b ２的作用效果好于垂直截面上的轴向力F b １的作用效果,即λd ＜λu ,所以C d 点将先于C u 点发生胀形.比较式(９)~式(１１)可知:在管坯垂直纵截面上,当经向应力比等于零时,中间点C u ㊁两侧过渡凹圆角处B u 点与扁锥体的凸起点A 将同时达到塑性条件;当经向应力比小于零时,扁锥体的凸起点A 最先达到塑性条件,其次是中间点C u 达到塑性条件,而两侧过渡凹圆角处的B u 点最后达到塑性条件,该处容易形成凹陷.３㊀小型桥壳液压胀形试验３．１㊀预胀形模具根据图１所示的桥壳液压胀形工艺,选取２０无缝钢管,屈服极限为３５０M P a ,强度极限为４１０M P a ,单向拉伸的均匀延伸率为２５％,弹性模量为２１０G P a ,泊松比为０ ２８.在普通液压机上依次进行四次缩径,缩径后管坯如图３所示.图３㊀缩径后管坯缩径后管坯在普通液压机上采用半滑动式液压胀形方式[６]进行预胀形,管坯轴向进给８５mm ,预胀形模具结构如图４所示.１．左导板㊀２．下模分块３㊀３．柱销㊀４．下模分块２㊀５．导柱６．下模分块１㊀７．控制模㊀８．管坯㊀９．上模分块１１０．螺钉㊀１１．上模分块２㊀１２．密封镶块㊀１３．上模分块３１４．密封压头㊀１５．管接头㊀１６．传感器㊀１７．导柱１８．限位块㊀１９．右导板㊀２０．螺钉㊀２１．放液孔图４㊀半滑动式预胀形模具００４ Copyright ©博看网. All Rights Reserved.３．２㊀初始胀形内压及加载路径假想管坯中部与两侧同时发生塑性变形,即经向应力比等于零时,按式(７)或式(９)计算出的胀形内压p ０为p ０＝t ０σs R θ１－λ＋λ２＝３７ ７(M P a )当初始内压小于p ０时,胀形两侧部分将先于中部发生变形;当初始内压大于p ０时,胀形部分中部将先于两侧发生变形.液压胀形时管坯内压与轴向进给量之间的关系即加载路径对成形影响至关重要,为比较初始胀形条件对变形的影响,选择以下两种加载路径,如图５所示.图５㊀预胀形试验加载路径(１)加载路径Ⅰ.初始胀形内压p 小于p ０,内压选为３７M P a ,则初始经向应力比小于零.管坯轴向推进８５mm 过程中保持内压３７M P a 不变,合模后将内压升至６０M P a 校形.(２)加载路径Ⅱ.初始胀形内压p 大于p ０,内压选为４２M P a ,则初始经向应力比大于零.管坯轴向推进８５mm 过程中保持内压４２M P a 不变,合模后将内压升至６０M P a 校形.３．３㊀预胀形试验(１)按加载路径Ⅰ试验.管坯合模时先变成图６a 所示的两侧大中部小的双鼓形:两侧最高点直径为１５７mm ,中间部分直径仅为１２３mm ,表明管坯两侧先于中部发生变形;水平纵截面方向的变形区域较垂直方向上的变形区域大,表明管坯两侧水平纵截面方向较垂直方向容易变形;管坯垂直纵截面方向上,扁锥体与胀形区之间产生了明显内凹,表明挤压管坯纵截面上扁锥体凸起与预胀形区之间的内凹圆角处不易变形.模具合模后将双鼓形的管坯内部液体压力增至６０M P a 进行校形,得到成形良好的预胀形管坯,如图６b 所示.校形后管坯垂直纵截面方向上扁锥体与胀形区之间的内凹仍然存在.如图７a 所示,选择预胀形管坯,沿水平纵截面㊁垂直纵截面及圆周方向切去１/８部分,在剖面上选取测量点测量壁厚:沿圆周方向从垂直截面至水平截面每间隔４ ５ʎ采集一点,共采集２０点;㊀(a)增压前样件(b)增压后样件图６㊀路径I 预胀形试验样件在垂直纵截面上从中间向外侧每间隔７ ５mm 采集一点,共采集２０点.由周向截面上的壁厚变化曲线(图７b )可知:从垂直截面至水平截面,管坯壁厚逐渐增大,最小壁厚为４ ２mm ,相对初始壁厚减薄率为２３ ６４％,最大壁厚为４ ９６mm ,减薄率为９ ８２％.在垂直纵截面上,胀形区的壁厚较均匀,由胀形区向外侧壁厚由４ ２mm 逐渐增加到６ ０９mm ,如图７c 所示.(a)预胀形剖开试件(b)中间截面周向壁厚(c)纵向截面轴向壁厚图７㊀预胀形管坯壁厚分布(２)按加载路径Ⅱ试验.管坯中部及两侧均胀起,水平截面方向上中部的变形较两侧大,管坯中部沿纵向胀裂,裂口处的壁厚为３ ９mm ,减薄率为２９ ０９％.由变形结果可推断:中间部分先于两侧发生变形,在胀形过程中补料效果差导致壁厚减薄率超过了文献[８]给出的胀裂极限而出现胀裂.由图８所示的试件可看出,管坯垂直纵截面方向上扁锥体与胀形区之间仍然存在明显的内凹.图８㊀路径Ⅱ预胀形试验样件１０４ Copyright ©博看网. All Rights Reserved.(３)终胀形试验.将加载路径Ⅰ得到的预胀形管坯退火后进行终胀形,得到了液压胀形桥壳样件,如图９所示.由样件的外观可以看到,预胀形管坯垂直纵截面方向上扁锥体与胀形区之间的内凹在终胀形过程中没有消除,仍残留在样件中.图９㊀终胀形样件４㊀结论(１)给出了预胀形管坯各部分变形所需初始内压的表达式.初始内压正比于管材的屈服强度和管坯的壁厚,随管坯的纬向曲率半径㊁经向曲率半径的增大而减小,随经向应力比的减小而减小.(２)分析了初始经向应力比λ对预胀形管坯变形的影响:当λ＝０时,管坯两侧与中部同时发生变形;当λ＞０时,中部先于两侧发生变形,管坯将呈中部高于两侧的单鼓形,中部轴向补料效果差,容易胀裂;当λ＜０时,水平截面方向上两侧先于中部发生变形,垂直截面方向上扁锥体凸起先于中部发生变形,两侧过渡凹圆角处不易变形,管坯将呈两侧高㊁中部低的双鼓形,而且垂直截面方向过渡内凹圆角处可能形成内凹缺陷.(３)针对小型桥壳进行了两种加载路径下的液压胀形试验,结果表明:初始经向应力比小于零并保持恒内压胀形时,预胀形管坯先变形成两侧高㊁中部低的双鼓形,经增压后将中部胀起;初始经向应力比大于零并保持恒内压胀形时,预胀形管坯中部沿轴向胀裂;两种加载路径下,管坯垂直纵截面方向上扁锥体与胀形区之间均产生了明显内凹,加载路径Ⅰ下的预胀形管坯退火后进行终胀形时内凹缺陷仍没有消除.(４)缩径后管坯先挤扁圆锥区再胀形中部时,垂直截面上扁锥体与胀形区之间产生的初始凸起限制了其临近处的变形,最终导致样件存在内凹.后续拟先将缩径管坯液压胀形为一定形状的预成形管坯,再进行整体成形得到无内凹的桥壳样件.参考文献:[１]㊀K o c M ,A l t a nT．P r e d i c t i o no fF o r m i n g Li m i t sa n d P a r a m e t e r s i n t h eT u b eH y d r o f o r m i n g Pr o c e s s [J ]．I n t e r n a t i o n a l J o u r n a l o fM a c h i n eT o o l s&M a n u f a c Ｇt u r e ,２００２,４２(１):１２３ １３８．[２]㊀M a n a b eKI ,A m i n o M．E f f e c t so fP r o c e s sP a r a m e Ｇt e r s a n dM a t e r i a l P r o p e r t i e s o nD e f o r m a t i o nP r o c e s s i nT u b eH y d r o f o r m i n g [J ]．J o u r n a l o fM a t e r i a l sP r o Ｇc e s s i n g T e c h n o l o g y ,２００２,１２３(２):２８５ ２９１．[３]㊀李洪洋,苑世剑,王小松,等．初始内压对内高压成形阶梯轴影响的实验研究[J ]．材料科学与工艺,２００５,１３(４):１４３ １４５．L iH o n g y a n g ,Y u a nS h i j i a n ,W a n g X i a o s o n g ,e ta l ．E x p e r i m e n t a l I n v e s t i ga t i o no fI n i t i a l I n t e r n a lP r e s Ｇs u r e o n H y d r o f o r m i n g M u l t i s t e p pe dS h af t [J ]．M a Ｇt e r i a l S c i e n c e a n dT e c h n o l og y ,２００５,１３(４):１４３ １４５．[４]㊀U e d aT．D i f f e r e n t i a lG e a rC a s t i n g fo rA u t o m o b i l e s b y L i q u i dB u l g eF o r m i n g Pr o c e s s －P a r t １[J ]．S h e e t M e t a l I n d u s t r i e s ,１９８３,６０(３):１８１ １８５．[５]㊀U e d aT．D i f f e r e n t i a lG e a rC a s t i n g fo rA u t o m o b i l e s b y L i q u i dB u l g eF o r m i n g Pr o c e s s －P a r t ２[J ]．S h e e t M e t a l I n d u s t r i e s ,１９８３,６０(４):４８ ５６．[６]㊀王连东,陈国强,杨东峰,等．普通液压机半滑动式液压胀形汽车桥壳的工艺研究[J ]．中国机械工程,２０１１,２２(１８):２２４９ ２２５３．W a n g L i a n d o n g ,C h e n G u o q i a n g ,Y a n g D o n g f e n g,e t a l ．R e s e a r c ho fH a l f s l i d i n g H y d r o f o r m i n g A u t o Ｇm o b i l e H o u s i n g s w i t haC o mm o n P r e s s [J ]．C h i n a M e c h a n i c a l E n g i n e e r i n g,２０１１,２２(１８):２２４９ ２２５３．[７]㊀陈国强,王连东,韩晓亮,等．半滑动式液压胀形汽车桥壳的模具设计及成形[J ]．塑性工程学报,２０１１,１８(３):６１ ６５．C h e n G u o q i a n g ,W a n g L i a n d o n g ,H a n X i a o l i a n g,e t a l ．T h eD i eD e s i g na n d D e f o r m a t i o n A n a l y s i so f H a l f s l i d i n g H y d r o f o r m i n g B u l g i n g ofA u t o m o b i l e A x l e H o u s i n g s [J ]．J o u r n a lo fP l a s t i c i t y E n g i n e e r Ｇi n g,２０１１,１８(３):６１ ６５．[８]㊀王连东,程文冬,梁晨,等．汽车桥壳液压胀形极限成形系数及胀裂判据[J ]．机械工程学报,２００７,４３(５):２１０ ２１３．W a n g L i a n d o n g ,C h e n g W e n d o n g ,L i a n g Ch e n ,e t a l ．F o r m i n g L i m i tC o e f f i c i e n t a n dB u r s t i n g C r i t e r i o no f H y d r o b u l g i n g A u t o m o b i l eA x l eH o u s i n gs [J ]．C h i Ｇn e s eJ o u r n a lo f M e c h a n i c a l E n g i n e e r i n g ,２００７,４３(５):２１０ ２１３．(编辑㊀陈㊀勇)作者简介:王连东,男,１９６７年生.燕山大学车辆与能源学院教授㊁博士研究生导师.主要研究方向为液压胀形工艺理论与技术㊁汽车零部件设计及制造.徐永生,男,１９９０年生.燕山大学车辆与能源学院硕士研究生.陈旭静,女,１９８８年生.燕山大学车辆与能源学院硕士研究生.吴㊀娜,女,１９８０年生.唐山学院机电工程系副教授,燕山大学车辆与能源学院博士研究生.２０４ Copyright ©博看网. All Rights Reserved.。

汽车桥壳液压胀形压力控制系统研究的开题报告摘要：随着社会的不断发展，汽车行业得到了迅速的发展。

随着汽车工业的快速发展，汽车零部件的研究和开发也变得越来越重要。

在汽车零部件中，车桥是重要的组成部分之一。

汽车桥壳液压胀形压力控制系统是一种可以提高汽车桥壳韧性的新型技术。

本文从汽车桥壳液压胀形压力控制系统的原理和研究背景入手，进行了详细的探讨和分析，最后给出了研究的目的、意义和计划。

关键词：汽车桥壳；液压胀形；压力控制系统；研究一、研究背景随着汽车行业的快速发展，汽车桥壳作为汽车的重要组成部分之一，具有重要的意义。

目前，随着汽车性能的不断提高及各种环境的变化，传统的钢制车桥已经不能满足现实需求了。

因此，一种独特的汽车桥壳设计方法是迫切需要的。

液压胀形技术是一种新型的加工方法，可以在材料的形状和结构上实现纵向、径向和环向的变形。

通过使用液压胀形技术，可以提高汽车桥壳的韧性和耐久性。

因此，汽车桥壳液压胀形压力控制系统应运而生，并得到了广泛的应用。

二、研究目的本研究的目的是研究汽车桥壳液压胀形技术的原理和应用，建立汽车桥壳液压胀形压力控制系统，并对其进行测试和分析，探索该技术在汽车制造中的运用。

三、研究意义本研究可以为汽车工业的发展提供新思路和新方法。

通过对液压胀形技术的研究和应用，汽车桥壳的性能可以得到提高，从而进一步提升汽车的性能和稳定性，同时还可以降低汽车制造成本，为汽车制造企业的转型和升级提供支撑。

四、研究计划1. 汽车桥壳液压胀形技术的原理研究2. 建立汽车桥壳液压胀形压力控制系统3. 测试和分析汽车桥壳液压胀形压力控制系统4. 探索液压胀形技术在汽车制造中的运用五、结论汽车桥壳液压胀形技术是一种可以提高汽车桥壳韧性和耐久性的新型方法。

通过对该技术的研究和应用，可以进一步提升汽车的性能和稳定性，同时还可以降低汽车制造成本，为汽车制造企业的转型和升级提供支撑。

液压胀形汽车桥壳的试验研究与有限元模拟的开题报告一、研究背景汽车桥壳是车辆传动系统中的关键部件，对于提高汽车行驶稳定性和传动效率有着重要作用。

由于汽车传动系统在使用过程中会受到较大的冲击载荷和扭矩，因此桥壳需要具有足够的强度和刚度来承受这些载荷和扭矩。

而传统的加工方法无法满足汽车桥壳的复杂结构和高精度加工的要求，因此需要研究新的成形方法来解决这个问题。

胀形成形技术是当前比较流行的汽车桥壳成形技术之一，它可以在保证材料完整性的前提下，将毛坯材料压制成复杂的形状。

液压胀形是胀形成形技术中的一种，它可以利用液压力将毛坯材料压制成所需的形状，具有成形精度高、生产效率高等优点。

因此，液压胀形技术越来越受到研究人员的关注。

二、研究内容和方法本论文的研究内容是液压胀形汽车桥壳的试验研究和有限元模拟。

具体研究内容如下：1. 设计和制造液压胀形实验装置，进行胀形实验，观察成形过程中的变形情况和应力分布情况。

2. 分析液压胀形成形的工艺参数对成形质量的影响，包括压力、胀形速度、液体粘度等参数。

3. 建立液压胀形汽车桥壳的有限元模型，对其进行模拟分析。

4. 分析成形过程中产生的应力和变形情况，评估液压胀形成形的可行性和优越性。

5. 通过试验和模拟数据的对比，评估液压胀形成形的精度和效率，并提出进一步优化和改进的建议。

三、论文的意义和价值本论文的研究成果可以为液压胀形汽车桥壳的生产提供理论基础和实验依据，同时可以为汽车制造业提供一种新的加工方法。

在实际生产中，采用液压胀形技术可以降低成本、提高生产效率和产品质量，具有较大的应用前景。

四、论文的进展和计划目前，液压胀形汽车桥壳试验装置已经设计和制造完成，胀形实验计划在近期进行。

在胀形实验的基础上，将建立有限元模型进行模拟分析，并对模拟结果进行评估和分析。

最终将提出液压胀形技术在汽车桥壳成形中的优化和改进方案，为其实际应用提供参考。

未来的工作计划包括进一步完善液压胀形方法的工艺参数和成形模型，开展更加深入的研究，并将其应用到实际生产中。
