热释光剂量计使用说明书

热释光剂量仪安全操作及保养规程摘要热释光剂量仪是一种用于测量自然中含有的放射性核素的设备。

在操作过程中，必须注意安全保证，以避免对人员和设备的损害。

本文详细介绍了热释光剂量仪的操作方法和保养规程，以确保设备的长期稳定运行。

安全操作1. 前期准备在使用热释光剂量仪之前，必须进行一些前期准备工作。

首先，应仔细阅读设备说明书，了解设备的操作规程和安全注意事项。

其次，要确保设备和操作区域环境清洁干燥，以避免灰尘和水分等影响测量结果。

此外，还要检查设备配件是否完整，是否能够正常工作，尤其是需要检查样品钵的磁环是否扭曲变形、样品钵是否有裂痕、样品钵和热释光粉的接触是否紧密等。

2. 样品处理在操作热释光剂量仪时，通常需要处理样品。

在样品处理过程中，应注意以下几点：•引用安全操作规程。

这包括佩戴手套、口罩、护目镜等防护设备，以防止样品中存在的放射性物质对人员造成的伤害。

•样品的集成时间。

根据不同的测试目的，处理样品的时间也不同。

样品的集成时间大多在12个月以内，最好分批处理，避免时间过长而导致样品污染。

•样品的保护。

在进行氧化和升温的过程中，应注意避免样品受到任何损害，以保证样品的完整性和实验的准确性。

3. 样品测量样品测量是热释光剂量测量过程中最重要的一步，以下几点需要注意：•样品的安置。

在进行热释光测量之前，需要将样品放入样品钵中，注意样品的中心与样品钵中心的对齐，保证测量的准确性。

•测量时间。

根据样品的具体情况以及测试人员的操作经验，确定合适的测量时间，以获取准确的测量结果。

•测量参数。

设定合适的测量参数对测量结果的准确性影响很大，所以在进行样品测量时，要根据样品类型和热释光剂量仪性能配置合适的测量参数，以获得最佳的测量结果。

4. 测量结果处理测量结果处理也是操作过程中的关键一步。

以下是一些值得注意的点：•计算悬架峰值。

测量结束后，需要计算样品的悬挂峰值，确定样品的剂量水平。

•数据上传。

将计算出来的结果输入计算机中进行数据存储。

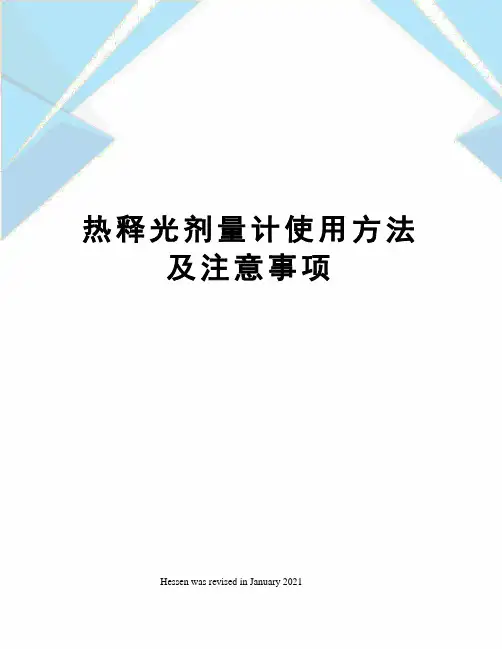

热释光剂量计使用方法
及注意事项
Hessen was revised in January 2021
热释光剂量计使用方法及注意事项
1.收件后请完整填写个人剂量计佩戴者信息表（即个人剂量计回寄
样单）并盖章，妥善保管至监测周期结束时连同全部剂量计（包括参照片）一起寄回本单位。

2.热释光剂量计已确认适用于放射工作人员外照射个人剂量监测，
请按标签信息直接佩戴，专人专用，参照片不得用于人员佩戴。

3.参照片请置于非放射工作场所，不得放在电脑、机器旁，禁止置
于曝光室或控制室内。

4.不得损坏、拆开剂量计，不得将剂量计放在辐射场中，由此产生
无数据、数据失效、大剂量数据等后果由佩戴人及委托单位承担。

5.妥善保管剂量计，一旦遗失剂量计需按合同所注金额进行赔偿。

6.对于较均匀的辐射场所，当辐射主要来自前方时，剂量计应佩戴
在左胸前；当辐射来自人体背面时，剂量计应佩戴在背部中间。

若穿有防护服则佩戴在其内侧。

对于非均匀辐射场所，剂量计应佩戴在射线集中照射部位
7.监测周期一般为3个月，届时检测单位将通知有关回剂量计等具
体事宜，因其它原因暂不用的剂量计应寄回本单位，新增人需要重新申请，人员有变动请提前书面告知。

8.为保证数据准确、报告及时，请在收到新一周期剂量计后十日内
回寄上期全部剂量计（包括参照片）及个人剂量计佩戴者信息表（盖章）。

敬请配合相关工作！
浙江建安检测研究院有限公司。

热释光剂量计使用方法及注意事项热释光剂量计（thermoluminescence dosimeter，TLD）是一种用于测量个人照射剂量的设备。

它基于热释光现象，即被辐射的物质在受热后释放出储存的能量。

下面将详细介绍热释光剂量计的使用方法及注意事项。

使用方法：1.准备工作：在使用热释光剂量计之前，首先要确保设备的正常状态。

检查剂量计是否完好无损，并且确保灵敏度探测器没有受到损坏。

同时，确保剂量计的存储温度适宜，并保持设备表面的清洁，以免影响测量结果。

2.选择探测器：根据实际需要选择合适的剂量计探测器。

不同的剂量计探测器适用于不同的辐射剂量测量范围，如低剂量、中剂量和高剂量。

根据实际情况选择合适的剂量计探测器。

3.放置剂量计：将选定的剂量计探测器放置在相应的测量区域。

可以使用剂量计夹具固定剂量计，以防止其在测量过程中发生移动或掉落。

4.进行辐射照射：在剂量计放置好后，进行辐射照射，确保剂量计受到预定的辐射剂量。

辐射源可以是X射线机、放射性核素或其他辐射源。

5.分离剂量计：在完成辐射照射后，将剂量计从照射源中取出，并迅速将其放入一个遮光容器中。

这样可以避免外界光线的干扰，保证后续测量的准确性。

6.受热过程：将遮光容器中的剂量计放入热释光设备中，并按照设备使用说明进行受热。

受热过程中，剂量计中的储存能量被激发，产生热释光信号。

设备会记录这个信号，并根据其强度计算出剂量计所受的辐射剂量。

7.结果分析：根据设备的指示或使用说明，将剂量计的受热信号与已知辐射剂量进行比较，从而得到剂量计所受的辐射剂量。

根据需要，可以将结果记录下来，以备后续分析或参考。

注意事项：1.定期检查剂量计的性能和灵敏度，确保其工作正常。

可以定期进行剂量计的校准，以提高测量的准确性。

2.在进行辐射照射时，确保剂量计暴露于辐射源中。

同时，避免剂量计与其他有强烈放射性的物质接触，以免干扰测量结果。

3.在剂量计受热过程中，注意调节受热温度和时间，确保热释光信号的准确性。

热释光个人剂量计原理
热释光个人剂量计原理
热释光个人剂量计是一种用于测量个人受到的辐射剂量的仪器。

其原
理基于热释光现象。

热释光现象是指在物质中存在着被激发后会放出电子再次回到基态放
出的能量。

当物质处于辐射环境中时，其晶体中可能存在着辐射等效
点（REE），即辐射颗粒在晶体中产生辐射效应的位置。

这些效应会导
致不稳态电荷的聚集，如空穴缺陷（V）和电子缺陷（F）。

当辐射结
束后，捕获电荷会接着释放，导致热释光发生。

热释光个人剂量计的工作原理就是靠着晶体中的上述现象进行剂量测量。

具体操作流程如下：
1. 把晶体装置放入辐射场中并接受辐射。

2. 当辐射结束后，将晶体取出并在实验室中加热。

3. 加热会释放出原先在晶体中被激活的缺陷电荷，同时也会释放出光
子能量。

这些光子能量就是热释光信号。

4. 热释光信号越大，表示受到的辐射剂量越大。

根据这个信号，就可
以推算出个人受到的辐射剂量。

热释光个人剂量计的优点是精度高、灵敏度高、快速响应、损坏率低。

因此，在核医学、核工业、航空航天等领域有广泛的应用前景。

总之，热释光个人剂量计利用晶体中的热释光现象，对辐射剂量进行测量，具有高精度、高灵敏度等优点，在实际应用中有重要的作用。

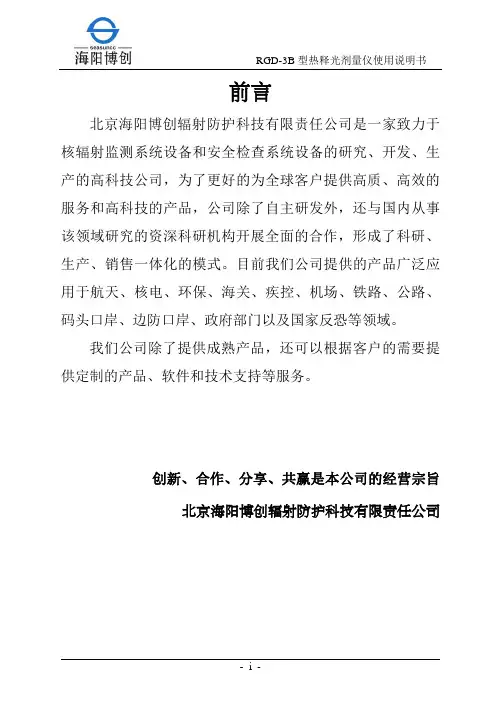

前言北京海阳博创辐射防护科技有限责任公司是一家致力于核辐射监测系统设备和安全检查系统设备的研究、开发、生产的高科技公司，为了更好的为全球客户提供高质、高效的服务和高科技的产品，公司除了自主研发外，还与国内从事该领域研究的资深科研机构开展全面的合作，形成了科研、生产、销售一体化的模式。

目前我们公司提供的产品广泛应用于航天、核电、环保、海关、疾控、机场、铁路、公路、码头口岸、边防口岸、政府部门以及国家反恐等领域。

我们公司除了提供成熟产品，还可以根据客户的需要提供定制的产品、软件和技术支持等服务。

创新、合作、分享、共赢是本公司的经营宗旨北京海阳博创辐射防护科技有限责任公司目录1RGD-3B型热释光剂量仪产品概述 (1)1.1热释光剂量测量系统简介 (1)1.2RGD-3B型热释光剂量仪 (2)1.2.1简介 (2)1.2.2用途 (2)1.2.3特点 (2)1.2.4成套仪器配置清单 (3)1.2.5技术性能 (4)2使用说明 (5)2.1仪器结构 (5)2.1.1前面板 (6)2.1.2后面板 (10)2.2操作步骤 (11)2.2.1开机 (11)2.2.2调整仪器灵敏度 (12)2.2.3测量 (12)2.2.4关机 (13)2.2.5再次开机 (13)2.2.6灵敏度校正 (13)2.3故障维修与注意事项 (13)2.3.1常见故障及排除 (13)2.3.2注意事项 (15)3结束语 (17)1RGD-3B型热释光剂量仪产品概述1.1热释光剂量测量系统简介在个人和环境x、γ累积辐射剂量监测方法中，热释光剂量测量法以其灵敏、可靠、精确、方便和经济实用的优点占有重要的地位。

一套完整的热释光测量系统通常包括两部分：硬件和软件。

硬件主要有：热释光剂量仪、热释光剂量计（剂量元件和剂量盒）、微型计算机以及退火炉等其他附属设备；而软件运行于PC机上，用于测量数据的进一步分析与管理。

如图1.1所示。

图1.1 RGD-3B型热释光剂量测量系统1.2 RGD-3B型热释光剂量仪1.2.1简介RGD-3B型热释光剂量仪采用单片机控制加热以及整个测量程序，性能卓越，稳定可靠，符合国家标准GB10264-88《个人和环境监测用热释光剂量测量系统》，曾多次在国内外热释光测量比对中获优异成绩。

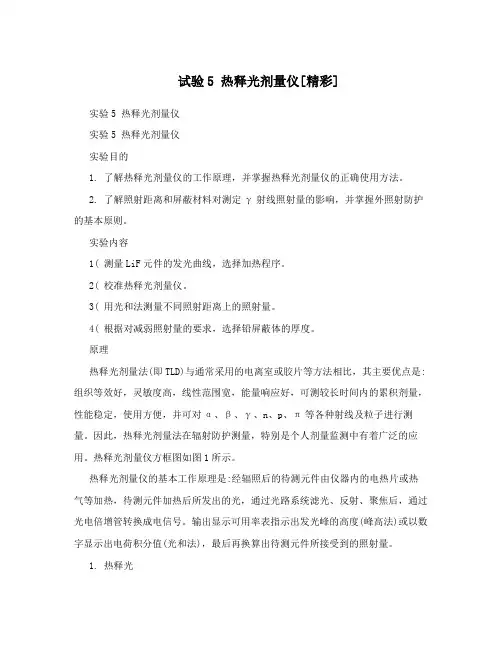

试验5 热释光剂量仪[精彩]实验5 热释光剂量仪实验5 热释光剂量仪实验目的1. 了解热释光剂量仪的工作原理，并掌握热释光剂量仪的正确使用方法。

2. 了解照射距离和屏蔽材料对测定γ射线照射量的影响，并掌握外照射防护的基本原则。

实验内容1( 测量LiF元件的发光曲线，选择加热程序。

2( 校准热释光剂量仪。

3( 用光和法测量不同照射距离上的照射量。

4( 根据对减弱照射量的要求，选择铅屏蔽体的厚度。

原理热释光剂量法(即TLD)与通常采用的电离室或胶片等方法相比，其主要优点是:组织等效好，灵敏度高，线性范围宽，能量响应好，可测较长时间内的累积剂量，性能稳定，使用方便，并可对α、β、γ、n、p、π等各种射线及粒子进行测量。

因此，热释光剂量法在辐射防护测量，特别是个人剂量监测中有着广泛的应用。

热释光剂量仪方框图如图1所示。

热释光剂量仪的基本工作原理是:经辐照后的待测元件由仪器内的电热片或热气等加热，待测元件加热后所发出的光，通过光路系统滤光、反射、聚焦后，通过光电倍增管转换成电信号。

输出显示可用率表指示出发光峰的高度(峰高法)或以数字显示出电荷积分值(光和法)，最后再换算出待测元件所接受到的照射量。

1. 热释光物质受到电离辐射等作用后，将辐射能量储存于陷阱中。

当加热时，陷阱中的能量便以光的形式释放出来，这种现象称为热释发光。

具有热释发光特性的物质称为热释光磷光体(简称磷光体)，如锰激活的硫酸钙[CaSO4(Mn)]、镁钛激活的氟化锂[LiF(Mg、Ti)]、氧化铍[BeO]等。

磷光体的发光机制可以用固体的能带理论解释。

假设磷光体内只存在一种陷阱，并且忽略电子的多次俘获，则热释光的强度I为:(1)这里，S为一常数，k是玻耳兹曼常数，T是加热温度(K)，n是在所考虑时刻陷阱能级ε上的电子数。

强度I与磷光体所吸收的辐射能量成正比，因此通常用光电倍增管测量热释光的强度，就可以探测辐射及确定辐射剂量。

2. 发光强度曲线热释光的强度与加热温度(或加热时间)的关系曲线叫做发光曲线。

热释光剂量仪技术参数热释光剂量仪是一种用于测量岩石、土壤、陶瓷等材料中放射性元素剂量的仪器。

它是通过测量这些材料中固有的放射性元素产生的热释光信号的强度来确定其剂量的。

1. 测量范围：热释光剂量仪的测量范围通常由仪器的灵敏度决定。

一般而言，热释光剂量仪可以测量从几十灵敏度到几百灵敏度的剂量。

2. 灵敏度：热释光剂量仪的灵敏度是指仪器对于热释光信号的检测能力。

高灵敏度的热释光剂量仪可以检测到非常微弱的热释光信号，从而实现对低剂量的准确测量。

3. 检测时间：热释光剂量仪的检测时间是指完成一次测量所需的时间。

一般而言，热释光剂量仪的检测时间在几分钟到几小时之间。

4. 热释光曲线：热释光剂量仪通过绘制热释光曲线来分析样品中的剂量。

热释光曲线是样品在不同温度下释放的热释光信号的强度随温度变化的曲线。

5. 重复性：热释光剂量仪的重复性是指在多次测量同一样品时，测量结果的一致性。

好的热释光剂量仪应具有较高的重复性，以保证测量结果的准确性和可靠性。

6. 稳定性：热释光剂量仪的稳定性是指在长时间使用过程中，仪器的性能是否能够保持稳定。

稳定的热释光剂量仪可以提供可靠的测量结果，并且不需要频繁的校准和维护。

7. 自动化程度：现代热释光剂量仪通常具有较高的自动化程度，可以实现样品的自动进样、温度控制和数据记录等功能。

这样可以提高工作效率，减少人工操作的误差。

8. 数据处理软件：热释光剂量仪通常配备专业的数据处理软件，可以对测量结果进行分析和处理。

这些软件可以绘制热释光曲线、计算剂量等重要参数，为科学研究和工程实践提供支持。

总结起来，热释光剂量仪的技术参数包括测量范围、灵敏度、检测时间、热释光曲线、重复性、稳定性、自动化程度和数据处理软件等。

这些参数直接影响着热释光剂量仪的测量能力和使用效果。

在选择和使用热释光剂量仪时，我们应该根据具体需求和实际情况，综合考虑这些技术参数，并选择适合的仪器进行测量和分析。

热释光剂量计使用方法及注意事项热释光剂量计（Thermoluminescence dosimeter，TLD）是一种常用的辐射剂量计量设备，用于测量人体或环境中的辐射剂量。

它可以测量多种类型的辐射，包括X射线、伽马射线和中子辐射等。

以下是热释光剂量计的使用方法及注意事项。

使用方法：1.准备工作：在使用热释光剂量计之前，应确保仪器和探测器处于正常状态。

检查仪器是否有损坏或松动的部分，确保没有异物进入到仪器内部，如果有异常情况应及时修复或更换零部件。

2.辐射剂量测量：将待测量的热释光剂量计暴露在辐射源附近。

根据需要，可以选择适当的筛选器来减少不同能量的射线。

暴露时间的长短取决于待测辐射的强度和类型，一般应保证辐射剂量在剂量计的可测量范围之内。

3.读数记录：在辐射停止后，将热释光剂量计放置在恒温条件下进行加热，通常是使用加热炉。

加热的温度范围根据探测器的材料而定，通常为300-500度。

加热时间的长短与辐射剂量的大小和类型有关，一般不超过几分钟。

根据加热过程中释放的热释光信号，可以计算出辐射剂量。

4.数据分析和计算：将热释光剂量计从加热炉中取出，使用读数仪器读取释放的热释光信号。

根据设备的精度和测量标准，可以通过标定曲线或计算方法将热释光信号转换为实际的辐射剂量值。

5.结果记录和存档：将测得的辐射剂量值记录下来，并标明测量时间、地点、辐射源等信息。

将热释光剂量计存放在干燥、温度适宜的环境中，以确保其质量和性能。

注意事项：1.安全防护：在进行辐射剂量测量之前，要确保辐射环境的安全。

佩戴个人防护装备，如铅衣、护目镜和手套等，以避免直接接触放射性材料或受到辐射。

2.设备校准和标定：定期检查热释光剂量计的设备和探测器的工作状态，并进行校准和标定。

校准和标定的周期根据使用频率和精度要求而定，通常为半年至一年。

3.储存和维护：在不使用热释光剂量计时，应将其存放在干燥、温度适宜的环境中，远离湿气和辐射源。

定期进行设备的维护和保养，确保各个零部件的正常工作。

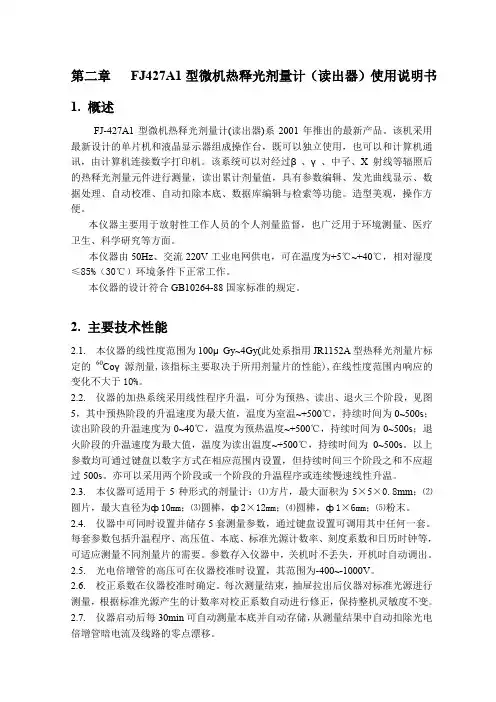

第二章FJ427A1型微机热释光剂量计（读出器）使用说明书1. 概述FJ-427A1型微机热释光剂量计(读出器)系2001年推出的最新产品。

该机采用最新设计的单片机和液晶显示器组成操作台，既可以独立使用，也可以和计算机通讯，由计算机连接数字打印机。

该系统可以对经过β、γ、中子、X射线等辐照后的热释光剂量元件进行测量，读出累计剂量值，具有参数编辑、发光曲线显示、数据处理、自动校准、自动扣除本底、数据库编辑与检索等功能。

造型美观，操作方便。

本仪器主要用于放射性工作人员的个人剂量监督，也广泛用于环境测量、医疗卫生、科学研究等方面。

本仪器由50Hz、交流220V工业电网供电，可在温度为+5℃~+40℃，相对湿度≤85%（30℃）环境条件下正常工作。

本仪器的设计符合GB10264-88国家标准的规定。

2. 主要技术性能2.1. 本仪器的线性度范围为100μGy~4Gy(此处系指用JR1152A型热释光剂量片标定的60Coγ源剂量,该指标主要取决于所用剂量片的性能),在线性度范围内响应的变化不大于10%。

2.2. 仪器的加热系统采用线性程序升温，可分为预热、读出、退火三个阶段，见图5，其中预热阶段的升温速度为最大值，温度为室温~+500℃，持续时间为0~500s；读出阶段的升温速度为0~40℃，温度为预热温度~+500℃，持续时间为0~500s；退火阶段的升温速度为最大值，温度为读出温度~+500℃，持续时间为0~500s。

以上参数均可通过键盘以数字方式在相应范围内设置，但持续时间三个阶段之和不应超过500s。

亦可以采用两个阶段或一个阶段的升温程序或连续慢速线性升温。

2.3. 本仪器可适用于5种形式的剂量计：⑴方片，最大面积为5×5×0.8mm；⑵圆片，最大直径为ф10mm；⑶圆棒，ф2×12mm；⑷圆棒，ф1×6mm；⑸粉末。

2.4. 仪器中可同时设置并储存5套测量参数，通过键盘设置可调用其中任何一套。

热释光剂量计使用方法及注意事项
1.收件后请完整填写个人剂量计佩戴者信息表（即个人剂量计回寄
样单）并盖章，妥善保管至监测周期结束时连同全部剂量计（包括参照片）一起寄回本单位。

2.热释光剂量计已确认适用于放射工作人员外照射个人剂量监测，
请按标签信息直接佩戴，专人专用，参照片不得用于人员佩戴。

3.参照片请置于非放射工作场所，不得放在电脑、机器旁，禁止置
于曝光室或控制室内。

4.不得损坏、拆开剂量计，不得将剂量计放在辐射场中，由此产生
无数据、数据失效、大剂量数据等后果由佩戴人及委托单位承担。

5.妥善保管剂量计，一旦遗失剂量计需按合同所注金额进行赔偿。

6.对于较均匀的辐射场所，当辐射主要来自前方时，剂量计应佩戴
在左胸前；当辐射来自人体背面时，剂量计应佩戴在背部中间。

若穿有防护服则佩戴在其内侧。

对于非均匀辐射场所，剂量计应佩戴在射线集中照射部位
7.监测周期一般为3个月，届时检测单位将通知有关回剂量计等具
体事宜，因其它原因暂不用的剂量计应寄回本单位，新增人需要重新申请，人员有变动请提前书面告知。

8.为保证数据准确、报告及时，请在收到新一周期剂量计后十日内
回寄上期全部剂量计（包括参照片）及个人剂量计佩戴者信息表（盖章）。

敬请配合相关工作！
浙江建安检测研究院有限公司。

热释光剂量仪RGD-3D操作规程
1.1.1开机
1.准备
检查电源插座，220V、50Hz单相三孔（带地线）插座，检查其地线确实接地。

2.预热
开机后仪器预热30分钟（作应急测量时可不预热)。

3.系统设置
（1）在使用设备之前需要对仪器的参数进行设置，在主界面的最左上角有“系统设置”，如下图界面
（2）
点击“系统设置”就进入菜单设置界面，在菜单设置界面会显示：加热参数设置、量程与高压设置、本底设置、打印机设置。

如下图显示：
加热参数设置如下
量程选择与高压设置如下（与出厂合格证或者仪器检定时的参数一致）
本底设置如下
1.1.2测量
1.加热：
开机40min后，即预热完成，即可测量剂量片；
2.剂量计编号
通过软件可进行剂量计号码的扫描或是PC键盘输入，具体软件操作请看TLPS5.0软件使用方法
3.测量
仔细将待测剂量片置入加热盘正中央，轻轻将抽屉完全推入；按“测量”钮，测量结束时，液晶显示屏上就会显示测量值。

如做连续测量，需在加热温度降到温标柱标注的100度以下，再进行下一次测量。

1.1.3关机
工作结束，关断电源。

FJ-377 热释光剂量仪操作规程
1 首先打开稳压器和仪器电源，按下“校准”按钮，“电表指示”放在高压“挡、拉出抽屉”自校灯亮，仪器进行自动校准，这时高压上升，达到最大值后又突然下降，逐渐达到稳定值，这时标准光源的读数应与用放射源校准时相同。

2 推入抽屉“调零”灯亮，进行自动调零。

这时仪器读数很低，并逐渐趋向于零。

3 按下“自检”按钮可以检查定标器及定时器工作是否正常，校准及自检均自动循环进行，每次显示时间约１０～１５秒，计数时间可用“检查定时”开关选择。

4 由于本仪器中采用了自动调整系统，开机达到稳定后即可开始测量，按下“工作”按钮后，推入抽屉，或先推入抽屉后按下“工作”按钮，“调零”灯亮，仪器自动调零，一分钟后转入工作程序。

5 测剂量片前可以先空盘加热一次，观察升温情况是否正常，同时可以消除加热盘中累积的本底。

然后拉出抽屉，用不锈钢镊子把剂量片放在加热盘的正中。

注意保持两者之间的良好接触。

推入抽屉，仪器自动启动，不经过调零直接进入工作，完成一个测量周期。

由面板上的数码管给出测量结果。

每次按片时必须把抽屉完全拉出，使“自校”灯亮，１５分钟后需要重新调零一次，则抽屉推入后“调零”灯亮，仪器调零一分钟，然后转入下一个剂量片的检测工作。

6 注意保持剂量片和加热盘的清洁，不得用手抚摸，严禁把易挥发、可燃烧的
东西如毛发、纤维、油污等带进测量室内。

前言北京海阳博创辐射防护科技有限责任公司是一家致力于核辐射监测系统设备和安全检查系统设备的研究、开发、生产的高科技公司，为了更好的为全球客户提供高质、高效的服务和高科技的产品，公司除了自主研发外，还与国内从事该领域研究的资深科研机构开展全面的合作，形成了科研、生产、销售一体化的模式。

目前我们公司提供的产品广泛应用于航天、核电、环保、海关、疾控、机场、铁路、公路、码头口岸、边防口岸、政府部门以及国家反恐等领域。

我们公司除了提供成熟产品，还可以根据客户的需要提供定制的产品、软件和技术支持等服务。

创新、合作、分享、共赢是本公司的经营宗旨北京海阳博创辐射防护科技有限责任公司目录1RGD-3B型热释光剂量仪产品概述 (1)1.1热释光剂量测量系统简介 (1)1.2RGD-3B型热释光剂量仪 (2)1.2.1简介 (2)1.2.2用途 (2)1.2.3特点 (2)1.2.4成套仪器配置清单 (3)1.2.5技术性能 (4)2使用说明 (5)2.1仪器结构 (5)2.1.1前面板 (6)2.1.2后面板 (10)2.2操作步骤 (11)2.2.1开机 (11)2.2.2调整仪器灵敏度 (12)2.2.3测量 (12)2.2.4关机 (13)2.2.5再次开机 (13)2.2.6灵敏度校正 (13)2.3故障维修与注意事项 (13)2.3.1常见故障及排除 (13)2.3.2注意事项 (15)3结束语 (17)1RGD-3B型热释光剂量仪产品概述1.1热释光剂量测量系统简介在个人和环境x、γ累积辐射剂量监测方法中，热释光剂量测量法以其灵敏、可靠、精确、方便和经济实用的优点占有重要的地位。

一套完整的热释光测量系统通常包括两部分：硬件和软件。

硬件主要有：热释光剂量仪、热释光剂量计（剂量元件和剂量盒）、微型计算机以及退火炉等其他附属设备；而软件运行于PC机上，用于测量数据的进一步分析与管理。

如图1.1所示。

图1.1 RGD-3B型热释光剂量测量系统1.2 RGD-3B型热释光剂量仪1.2.1简介RGD-3B型热释光剂量仪采用单片机控制加热以及整个测量程序，性能卓越，稳定可靠，符合国家标准GB10264-88《个人和环境监测用热释光剂量测量系统》，曾多次在国内外热释光测量比对中获优异成绩。

热释光剂量仪简介热释光剂量仪（thermoluminescence dosimeter，TLD）是一种用于测量辐射剂量的仪器。

它的工作原理是通过加热样品来释放原本被辐射固定的电子或激发单元，使其发出特定的荧光光谱。

通过测量这些光谱的能量和强度，可以计算出样品受到的辐射剂量。

历史热释光剂量仪的历史可以追溯到1944年，当时法国科学家L. Haller在对火山岩中的磷进行研究时，发现在高温下磷可以发出一种光，但只有在磷受到辐射的情况下才能发出这种光。

随后，他发现这种光的强度与磷受辐射的剂量成正比。

自此，热释光剂量仪逐渐成为一种广泛应用于放射药物和辐射治疗研究中的工具，并被广泛应用于核电站、医院辐射防护、飞行器宇航员、核辐射监测等领域。

结构热释光剂量仪主要由三部分组成：样品室、光纤连接器和读数器。

样品室通常是一个小的陶瓷或塑料圆筒，内部涂有一层热释光剂量材料。

光纤连接器将样品室与读数器连接起来，读数器则用于接收来自样品室的光信号并转换成数字信号。

要使用热释光剂量仪进行测量，首先需要将样品放入样品室中，并使用连续的辐射源进行放射照射。

之后需要将样品室加热以释放已经固定的电子或激发单元，使其发出荧光光谱，再通过读数器测量光谱强度。

应用热释光剂量仪主要用于以下几个领域：核电站辐射监测在核电站中，热释光剂量仪可以用于监测员工接受的辐射剂量，以及周围环境的辐射水平。

它可以测量的辐射范围从微小的本底辐射到可见的短时间剂量峰值，使得可以及时响应放射性事故和及时排除辐射源。

飞行器宇航员辐射监测在航空航天领域，热释光剂量仪可以用来监测船员接受的辐射剂量。

它可以测量从高能量粒子到低能量X射线的辐射剂量，对船员的健康非常关键。

医学辐射治疗在医学领域，热释光剂量仪可以用于监测病人接受的放射治疗的剂量。

这对于放射治疗的安全性和有效性非常重要。

结论热释光剂量仪不仅是一种非常重要的辐射剂量测量工具，也是一种非常有用的科学研究工具。

实验四：利用热释光剂量探测器thermoluminescent detector (TLD)测量γ射线的累积剂量一、实验目的1、了解LiF(Mg，Cu，P)热释光材料用于剂量测量的原理及特性；2、掌握使用热释光剂量计测量个人剂量、环境剂量的基本原理和过程；3、掌握热释光相关仪器的组成和基本使用方法；二、实验原理1、能带理论按照能带理论，晶体物质的电子能级属于两种能带：处于基态的已被电子占满的允许能带，称为满带；没有电子填入或尚未填满的容许能带，称为导带。

它们被一定宽度的禁带所隔开。

在晶体中，由于存在杂质原子以及有原子或离子的缺位和结构位错等，从而造成晶体结构上的缺陷。

这些缺陷破坏了电中性，形成了局部电荷中心，它们能吸引和束缚电荷，在能带图上，也就是相当于在禁带中存在一些孤立的局部能级。

在靠近导带下面的局部能级能够吸附电子，又称为陷阱；在靠近满带上面的局部能级能够吸附空穴，称为激发能级。

在没有受到辐射照射前，电子陷阱是空着的，而激活能级是填满电子的，具体见图1。

导带陷阱禁带激活能级导带禁带价带陷阱图1、晶体能带图图2、F、H中心的形成图3、热释光发光机理当辐射如γ、X、β射线照射晶体时，产生电离或激发，使价带或激发能级中的电子受激而进入导带成为自由电子（图2过程①），同时在价带或激发能级中产生空穴，根据能量最小原则，这些空穴落入激活能级的概率最大，俘获了空穴的激活能级称为H中心。

类似的，进入导带的电子落入电子陷阱的概率也最大（图2过程②），称俘获电子的陷阱为F中心。

在测量过程中对晶体加热，俘获的电子受热以后，获得足够的能量摆脱陷阱束缚跃回低能态，与空穴结合，同时多余的能量以可见光形式释放，称为辐射热释光(简称热释光，符号TL)，见图3。

晶体受热时发光量越大，表征它接受的累积辐射量越大。

2、热释光探测器主要剂量学特性2.1、储能性热释光磷光材料吸收的辐射能量一部分转变为电子的势能，电子被束缚在亚稳态的陷阱中，使这部分辐射能量被热释光磷光材料有效存储，直到测量时才释放出来，材料吸收的能量越多(吸收剂量越大)，产生的自由电子越多，被俘获到陷阱中产生的电子即F中心也越多，那么储存的辐射能量也就越多。
