电解加工的化学反应原理
电解加工是指利用电解质溶解电解液中的工件，通过在电极上施加电压使电流流过工件，使工件的某部分金属溶解或氧化，从而达到加工和修复工件的目的的一种加工方法。
电解加工的化学反应原理主要有以下几个方面：
1. 电解液中的离子转移反应：电解液中的阳离子和阴离子在电解加工过程中会发生氧化还原反应，从而使工件表面的金属离子转移和沉积。
例如，金属工件表面的阳离子可以被还原成金属沉积在工件上，而工件表面的金属则可能被氧化成金属离子溶解到电解液中。
2. 电化学腐蚀反应：电解加工中，电解液中的金属离子与工件表面的金属发生反应，从而引起工件表面的腐蚀。
这种腐蚀现象在电解加工中被称为阳极溶解。
3. 水电解反应：电解加工中，电解液中的水分子也会发生电离和氧化还原反应。
在阳极处，水分子被氧化成氧气，而在阴极处，水分子则被还原成氢气。
4. 离子传输和扩散：电解加工过程中，离子在电解液中通过电场的驱动下发生扩散和迁移。
通过调控电流密度和电解液中离子的浓度，可以控制离子在工件表面的沉积速度和分布。
总体来说，电解加工的化学反应原理涉及了电解液中的离子传输、金属离子的溶解和沉积、水电解反应等多种反应过程。
通过合理控制这些反应过程，可以实现对工件表面的加工和修复。
电解加工的原理和应用教案1. 介绍电解加工的概念和背景电解加工是一种利用电解液中的电流通过工件和电极之间的电解过程来进行材料去除或者修饰的加工方法。
它是一种非传统的加工方法，具有精度高、效率高、适用性广等特点。
随着科技的发展，电解加工在工业生产中得到了广泛的应用。
2. 电解加工的基本原理电解加工是电解溶液中的离子迁移和内外场的共同作用下，对工件表面进行物理或化学加工的方法。
其基本原理可以总结如下：•电解液：电解液中含有成分稳定的电解质和添加剂。
电解液的选择需要根据工件和加工目的来确定，不同的电解液可以实现不同的加工效果。
•电解极：电解极通常由导电性好的材料制成，如金属、碳化硅等。
电解极的选用需根据工件的材质和加工的要求来确定。
•工件与电解极之间的间距：间距的选择需要在保证稳定加工的前提下进行调节，一般情况下，间距越小，加工速度越快。
•加工过程：电解加工的过程是通过在电解液中加上外加电流，使电解液中的离子迁移到工件表面进行物质的去除或沉积的过程。
3. 电解加工的应用领域电解加工具有广泛的应用领域，以下列举了一些常见的应用：1.精密加工：电解加工可以实现对微细结构的加工，如半导体器件、光学元件、微器件等。
由于电解加工具有高精度、高表面质量的特点，因此在这些领域得到广泛应用。
2.模具加工：电解加工可以用于模具的修复和维护，可以修复模具表面上的损伤和磨损，提高模具的使用寿命。
3.生物医学：电解加工在生物医学领域具有重要的应用价值，可用于生物医学器械的制造、医学显微镜的制造等。
4.航空航天：电解加工可以用于航空航天领域的制造和维护，例如飞机和火箭的零部件的制造。
5.电子行业：电解加工可以用于电子器件的制造，例如PCB板，芯片等。
6.汽车工业：电解加工可以用于汽车工业中的各种金属部件的制造和维护，如汽车轮毂、节流阀等。
4. 电解加工的教学内容和方法为了有效教授电解加工的原理和应用，我们可以采用以下教学内容和方法：•理论讲解：首先通过理论讲解，介绍电解加工的基本原理和应用领域。
电解加工及基本原理电解加工是一种利用电解作用对金属材料进行加工的方法，通过将金属工件作为阳极和阴极，通过电解液中的电流和化学反应来实现加工过程。
其基本原理包括电解液电化学反应和电解液流体力学作用。
电解液电化学反应是电解加工的基础，通过在金属表面形成电化学反应所需要的物质，来进行加工过程。
电解液中的金属阳离子在工件表面接受电子，被还原为金属沉积，而电解液中的氧化物或氟化物则被氧化或还原，在工件表面形成氧化物或氟化物沉积层。
这些沉积层的形成使得金属材料表面受到腐蚀或形成薄膜，从而实现对金属工件的加工。
电解液流体力学作用是通过电解液中的流动来增强金属表面的加工效果。
在电解过程中，电解液中的电流会引起电解液中的电荷和离子的运动，形成液流。
这种液流可以带走过程中产生的热量和溶解产物，不断供给新鲜的电解液，从而保持电解过程的平稳进行。
通过调整电解液流速和喷嘴结构，可以控制电解加工中的质量和精度。
电解加工具有以下几个优点：1.可以实现复杂形状的加工。
电解加工不需要刀具和模具，加工过程中材料的去除是通过电解液的腐蚀和沉积实现的，因此可以实现复杂形状的加工，包括内轮廓和细小孔洞的加工。
2.加工过程不会产生热变形。
由于电解加工是通过电化学反应和电解液流动来实现的，与传统的机械加工相比，金属工件在加工过程中不会受到剧烈的热变形，从而保持了良好的尺寸精度和加工质量。
3.适用于各种硬度的金属材料。
电解加工不受金属材料的硬度限制，可以对硬度较高的金属材料进行加工，比如钢、铁、铝等，同时也适用于对软性金属材料进行加工，比如铜、铅等。
4.加工效率高。
电解加工可以实现高速加工，具有较高的加工效率，可以减少加工时间和成本。
5.加工过程中对工件材料的性能影响小。
电解加工过程中的电流和化学反应对工件材料的热影响区域较小，不会对工件的组织和性能产生明显的影响，不会引起工件的变色、退火和淬火。
尽管电解加工具有以上优点，但是由于电解加工中需要使用电解液，对环境和操作要求较高，比如要求电解液的稳定性、防腐蚀性和排放等方面的要求，因此在实际应用中需要密切控制工艺参数，确保电解加工的安全和稳定性。

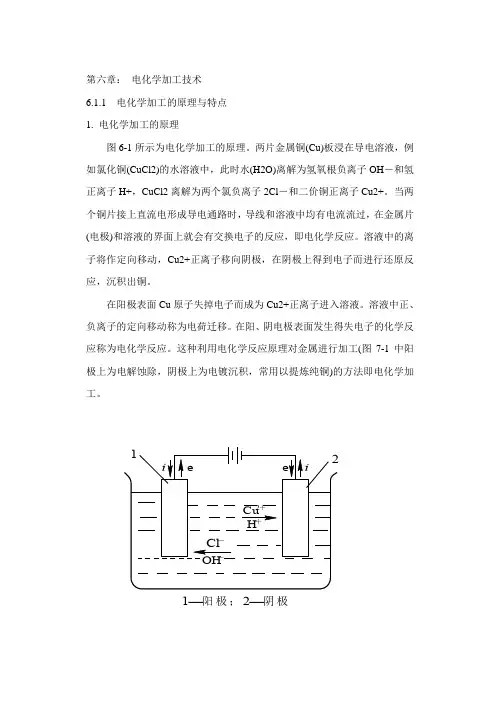

第六章：电化学加工技术6.1.1 电化学加工的原理与特点1. 电化学加工的原理图6-1所示为电化学加工的原理。
两片金属铜(Cu)板浸在导电溶液，例如氯化铜(CuCl2)的水溶液中，此时水(H2O)离解为氢氧根负离子OH－和氢正离子H+，CuCl2离解为两个氯负离子2Cl－和二价铜正离子Cu2+。
当两个铜片接上直流电形成导电通路时，导线和溶液中均有电流流过，在金属片(电极)和溶液的界面上就会有交换电子的反应，即电化学反应。
溶液中的离子将作定向移动，Cu2+正离子移向阴极，在阴极上得到电子而进行还原反应，沉积出铜。
在阳极表面Cu原子失掉电子而成为Cu2+正离子进入溶液。
溶液中正、负离子的定向移动称为电荷迁移。
在阳、阴电极表面发生得失电子的化学反应称为电化学反应。
这种利用电化学反应原理对金属进行加工(图7-1中阳极上为电解蚀除，阴极上为电镀沉积，常用以提炼纯铜)的方法即电化学加工。
1—阳极；2—阴极图6-1 电解(电镀)液中的电化学反应2. 电化学加工的分类电化学加工有三种不同的类型。
第Ⅰ类是利用电化学反应过程中的阳极溶解来进行加工，主要有电解加工和电化学抛光等；第Ⅱ类是利用电化学反应过程中的阴极沉积来进行加工，主要有电镀、电铸等；第Ⅲ类是利用电化学加工与其他加工方法相结合的电化学复合加工工艺进行加工，目前主要有电解磨削、电化学阳极机械加工(其中还含有电火花放电作用)。
电化学加工的类别如表7-1所示。
本节主要介绍电解加工、电铸成型、电解磨削，其它的电化学加工请参考相关资料。
表6-1 电化学加工分类3. 电化学加工的适用范围电化学加工的适用范围，因电解和电镀两大类工艺的不同而不同。
电解加工可以加工复杂成型模具和零件，例如汽车、拖拉机连杆等各种型腔锻模，航空、航天发动机的扭曲叶片，汽轮机定子、转子的扭曲叶片，炮筒内管的螺旋“膛线”(来复线)，齿轮、液压件内孔的电解去毛刺及扩孔、抛光等。
电镀、电铸可以复制复杂、精细的表面。
电解加工的原理及应用范围1. 电解加工的原理电解加工是一种利用电化学原理进行金属加工的方法。
它基于电解液中的离子导电性和金属表面的化学反应来实现加工过程。
电解加工利用电流通过工作电极和工件之间的电解液，通过电极的阳极氧化或阴极解除来去除金属材料。
该过程在金属零件表面形成微小的坑洞或凹陷，从而实现加工效果。
电解加工的原理基于两个关键因素：电解液和电流。
1.1 电解液电解液是电解加工过程中一个重要的组成部分。
它通常由溶剂和电解质组成。
溶剂是一种导电的液体，如水或有机溶剂。
电解质是在溶剂中溶解的化学物质，如盐或酸。
电解质通过提供离子来使电流在电解液中传导。
1.2 电流电流是电解加工的推动力。
通过施加电压，电解液中的离子会导致金属表面的氧化或还原反应。
阳极氧化是一种将阳极材料转化为氧化物的反应，而阴极解除是一种将阴极表面的氧化物还原为金属的反应。
2. 电解加工的应用范围电解加工具有广泛的应用范围，特别是在微细加工和特殊材料加工方面。
以下列举了电解加工的主要应用领域：2.1 微加工电解加工在微加工领域有着广泛的应用。
由于其高精度和低表面粗糙度的特点，电解加工被广泛用于制造微细结构和微型零件。
微细加工领域的应用包括：•微机械系统（MEMS）制造•显微加工•微切削加工•精密钻孔2.2 金属腐蚀电解加工可以用于金属腐蚀过程中的精确控制。
通过调整电解液的成分和电流密度，可以实现对金属表面的特定区域进行腐蚀。
金属腐蚀的应用包括：•金属模具制造•电路板制造•金属艺术品制作2.3 超合金加工电解加工在超合金加工中发挥着重要作用。
超合金通常是高强度和高温材料，难以通过传统的切削或加热加工方法进行加工。
电解加工提供了一种有效的方式来加工超合金，同时提供良好的表面质量。
超合金加工的应用领域包括：•航空航天工业•汽车制造业•能源领域2.4 生物医学应用电解加工在生物医学领域也有一定的应用。
它用于制作生物医学器械和植入物，如人工关节、心脏支架和人工骨骼。
