铝土矿溶出

铝土矿冶炼铝的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!铝土矿冶炼铝的工艺流程：①开采与破碎：首先开采铝土矿石，然后通过颚式破碎机、圆锥破碎机等进行多级破碎，以减小矿石粒度。

②拜耳法溶出：将破碎后的铝土矿与苛性钠（NaOH）在高温高压下反应，使铝土矿中的氧化铝转变为可溶性的铝酸钠溶液，而杂质如二氧化硅、氧化铁等形成不溶残渣（赤泥）。

③赤泥分离：通过沉降或过滤将铝酸钠溶液与赤泥分离，赤泥经洗涤回收部分苛性钠后外排或综合利用。

④晶种分解：降低铝酸钠溶液温度，加入氢氧化铝晶种，促进铝酸钠过饱和析出氧化铝晶体（Al(OH)3或Al2O3·H2O）。

⑤焙烧：将析出的氢氧化铝在高温下焙烧，脱除水分和结晶水，转化为纯度高的氧化铝（Al2O3）。

⑥电解还原：将氧化铝粉末与冰晶石混合成熔融电解质，在电解槽中通过直流电解，铝离子在阴极还原成液态铝，阳极产生氧气。

⑦铝液铸锭：提取的液态铝经过净化去除杂质后，浇铸成铝锭或直接加工成各种铝材。

⑧废弃物处理：对生产过程中产生的废弃物如赤泥等进行环保处理，减少对环境的影响。

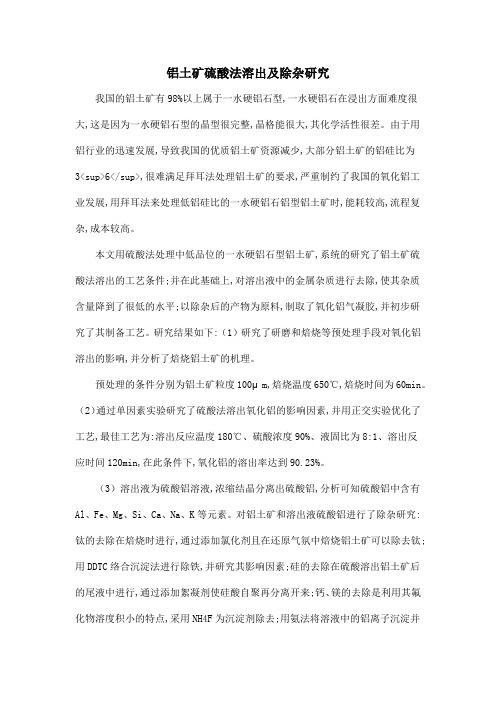

铝土矿硫酸法溶出及除杂研究我国的铝土矿有98%以上属于一水硬铝石型,一水硬铝石在浸出方面难度很大,这是因为一水硬铝石型的晶型很完整,晶格能很大,其化学活性很差。

由于用铝行业的迅速发展,导致我国的优质铝土矿资源减少,大部分铝土矿的铝硅比为3⁶,很难满足拜耳法处理铝土矿的要求,严重制约了我国的氧化铝工业发展,用拜耳法来处理低铝硅比的一水硬铝石铝型铝土矿时,能耗较高,流程复杂,成本较高。

本文用硫酸法处理中低品位的一水硬铝石型铝土矿,系统的研究了铝土矿硫酸法溶出的工艺条件;并在此基础上,对溶出液中的金属杂质进行去除,使其杂质含量降到了很低的水平;以除杂后的产物为原料,制取了氧化铝气凝胶,并初步研究了其制备工艺。

研究结果如下:（1）研究了研磨和焙烧等预处理手段对氧化铝溶出的影响,并分析了焙烧铝土矿的机理。

预处理的条件分别为铝土矿粒度100μm,焙烧温度650℃,焙烧时间为60min。

（2）通过单因素实验研究了硫酸法溶出氧化铝的影响因素,并用正交实验优化了工艺,最佳工艺为:溶出反应温度180℃、硫酸浓度90%、液固比为8:1、溶出反应时间120min,在此条件下,氧化铝的溶出率达到90.23%。

（3）溶出液为硫酸铝溶液,浓缩结晶分离出硫酸铝,分析可知硫酸铝中含有Al、Fe、Mg、Si、Ca、Na、K等元素。

对铝土矿和溶出液硫酸铝进行了除杂研究:钛的去除在焙烧时进行,通过添加氯化剂且在还原气氛中焙烧铝土矿可以除去钛;用DDTC络合沉淀法进行除铁,并研究其影响因素;硅的去除在硫酸溶出铝土矿后的尾液中进行,通过添加絮凝剂使硅酸自聚再分离开来;钙、镁的去除是利用其氟化物溶度积小的特点,采用NH4F为沉淀剂除去;用氨法将溶液中的铝离子沉淀并分离开来,通过反复洗脱沉淀可使钠钾离子含量降到很低的水平,逐步去除杂质后,产物中的杂质含量均降到了0.05%以下,产物纯度达到了99.91%。

铝土矿拜耳法基本原理、步骤一、铝土矿拜耳法的基本原理1、用Na0H溶液溶出铝土矿所得到的铝酸钠溶液在添加晶种，不断搅拌的条件下，溶液中的氧化铝便呈氢氧化铝析出。

2、分解得到的母液，经蒸发浓缩后在高温下可用来溶出新的一批铝土矿。

交替使用这两个过程就能够每处理一批矿石，便得到一批氢氧化铝，构成所谓的拜耳法循环。

下图为铝土矿拜耳法具体流程图：二、铝土矿拜耳法的步骤1、铝土矿溶出:得到铝酸钠溶液，使氧化铝与杂质分离稀释:降低铝酸钠溶液的浓度，便于晶种分解，便于赤泥分离。

下图为铝土矿：图：铝土矿2、铝酸钠溶液分解:使铝酸钠溶液中的氧化铝以氢氧化铝的形式析出蒸发:排出多余的水分，保持水量平衡，使蒸发母液达到浓度要求。

3、氢氧化铝煅烧:除去氢氧化铝的附着水和结晶水，并得到吸湿性较差的氧化铝以满足电解需求。

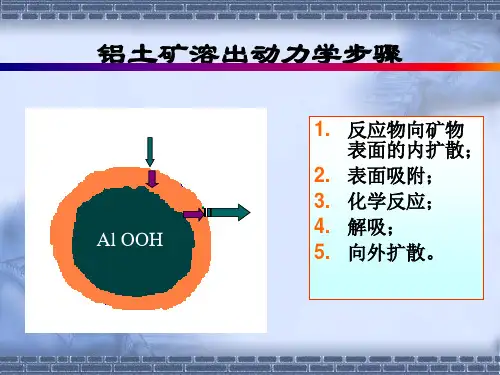

4、具体方程式：①、溶出:指把铝土矿中的氧化铝水合物(Al2O3·xH2O)溶解在苛性钠(NaOH)中,生成铝酸钠溶液。

Al2O3·xH2O + 2 NaOH = 2NaAlO2+ (x+1)H2OAl(OH)3 + NaOH == NaAl(OH)4（三水铝石的溶出）AlOOH + NaOH + H2O == NaAl(OH)4（一水软铝石或一水硬铝石的溶出）②、分解:析出固体氢氧化铝2NaAlO2 + 4H2O = 2NaOH +Al2O3·xH2O (添加晶种 Al2O3·3H2O)③、煅烧:Al2O3·3H2O = Al2O3+ 3H2O (高温1100℃)5、下图为步骤图解：。

化学化工C hemical Engineering铝土矿的溶出是拜耳法氧化铝生产的两个主要工序之一，不同类型铝土矿的溶出性能差别很大，需采用不同的溶出工艺[1]。

随着国内优质铝土矿储量日益降低，铝土矿品位逐年降低，国外进口铝土矿的使用占比越来越大。

2019年我国进口铝土矿首次突破亿吨，达到1.007亿吨，占我国铝土矿消耗总量的60%左右，主要来自几内亚、澳洲、印尼等国[2]。

进口铝土矿以三水铝石型铝土矿为主，高铝、低硅、高铁、高铝硅比，与我国高铝、高硅、低铁、中低铝硅比的一水硬铝石型铝土矿存在一定差异，其溶出工艺亦有一定差距[3]。

本文通过大量生产数据，分析国内外不同铝土矿拜耳法氧化铝溶出工艺的区别，为我国如何立足现有一水硬铝石型铝土矿溶出生产系统，改造生产设备，优化工艺技术参数，更好利用国外进口铝土矿，提供技术支撑。

1 铝土矿平均化学成分对比分析国内铝土矿以一水硬铝石型铝土矿为主，其平均化学成分如表1所示；国外进口铝土矿以三水铝石型铝土矿为主，其平均化学成分如表2所示。

从国内外铝土矿的平均化学成分对比分析可知，国内铝土矿氧化铝的平均绝对含量明显高于国外进口铝土矿，但氧化硅的平均含量远高于国外进口铝土矿，导致国内铝土矿的平均铝硅比远低于国外进口铝土矿，只有进口铝土矿铝硅比的44%，氧化铁、氧化钙等成分亦有一定差异。

因此，国内外铝土矿矿物类型及化学成分的差异，会造成其具体溶出工艺的不同。

2 铝土矿管道化矿浆固相A/S对比分析由于国内外铝土矿化学成分的差异，特别是铝土矿铝硅比（A/S）国产铝土矿只有进口铝土矿的一半不到，导致铝土矿的管道化矿浆固相A/S存在较大差异。

如图1所示，国产铝土矿的管道化矿浆固相A/S平均在4.30左右，而进国内外铝土矿拜耳法氧化铝溶出对比分析池清泉*1，金星1，戎慧2（１　中铝矿业有限公司，河南　郑州４５００４１；２　河南长城信息技术有限公司，河南　郑州　４５００４１）摘 要：铝土矿的溶出是拜耳法氧化铝生产中最重要工序之一，不同类型铝土矿需采用不同的溶出工艺。

拜耳法生产氧化铝工艺流程简介拜耳法适于处理高品位铝土矿,这是用苛性碱溶液在一定的温度下溶出铝土矿中的氧化铝的生产方法,具有工艺简单、产品纯度高、经济效益好等优点。

基本原理拜耳法的基本原理有两个。

一个是铝土矿的溶出；一个是铝酸钠溶液的分解。

溶出是用苛性碱溶液在一定的条件下（加石灰、碱浓度、温度、时间及搅拌等）溶出铝土矿中的氧化铝，反应为Al2O3·H2O+2NaOH=2NaAlO2+2H2OAl2O3·3H2O+2NaOH=2NaAlO2+4H2OSiO2+NaOH+NaAlO2=Na2O·Al2O3·2SiO 2·2H2O+H2O一水铝石或三水铝石溶解形成铝酸钠进入碱液中,而其它杂质不进入溶液中,呈固相存在,称赤泥。

三水铝石（Al2O3·3H2O）的溶解温度为105℃，一水硬铝石（α－Al2O3·H2O）为220℃,一水软铝石(γ－Al2O3·H2O)为190℃。

分解是利用NaAlO2溶液在降低温度、加入种子及搅拌的条件下析出固相Al(OH)3,分解反应为NaAlO2+2H2O=Al(OH)3↓+NaOH 种子即为Al(OH)3,加入量(以Al2O3量计算)为溶液中Al2O3含量的一倍以上;温度控制为从75℃降到55℃;搅拌时间为60h左右。

所得Al(OH)3再经焙烧脱水变成Al2O3;并使Al2O3晶型转变,满足铝电解的要求,焙烧反应为Al2O3·3H2O 225℃γ－Al2O3·H2O + 2H2Oγ－Al2O3·H2O 500℃γ－Al2O3 + H2Oγ－Al2O3 900～1200℃α－Al2O3工艺流程及主要技术条件拜耳法的生产工艺主要由溶出、分解和焙烧三个阶段组成。

全流程主要加工工序为：矿石的破碎、均化及湿磨、高温高压溶出、赤泥分离洗涤、叶滤、种子分解、母液蒸发及氢氧化铝焙烧。

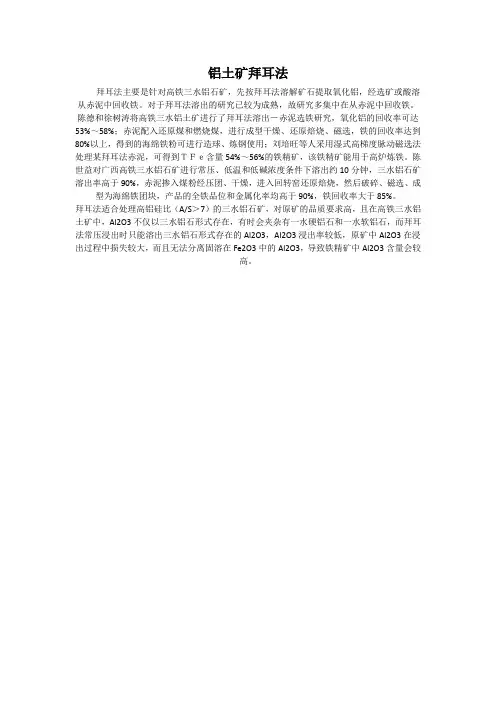

铝土矿拜耳法
拜耳法主要是针对高铁三水铝石矿，先按拜耳法溶解矿石提取氧化铝，经选矿或酸溶从赤泥中回收铁。

对于拜耳法溶出的研究已较为成熟，故研究多集中在从赤泥中回收铁。

陈德和徐树涛将高铁三水铝土矿进行了拜耳法溶出－赤泥选铁研究，氧化铝的回收率可达53%～58%；赤泥配入还原煤和燃烧煤，进行成型干燥、还原焙烧、磁选，铁的回收率达到80%以上，得到的海绵铁粉可进行造球、炼钢使用；刘培旺等人采用湿式高梯度脉动磁选法处理某拜耳法赤泥，可得到ＴＦｅ含量54%～56%的铁精矿，该铁精矿能用于高炉炼铁。

陈世益对广西高铁三水铝石矿进行常压、低温和低碱浓度条件下溶出约10分钟，三水铝石矿溶出率高于90%，赤泥掺入煤粉经压团、干燥，进入回转窑还原焙烧，然后破碎、磁选、成型为海绵铁团块，产品的全铁品位和金属化率均高于90%，铁回收率大于85%。

拜耳法适合处理高铝硅比（A/S＞7）的三水铝石矿，对原矿的品质要求高，且在高铁三水铝土矿中，Al2O3不仅以三水铝石形式存在，有时会夹杂有一水硬铝石和一水软铝石，而拜耳法常压浸出时只能溶出三水铝石形式存在的Al2O3，Al2O3浸出率较低，原矿中Al2O3在浸出过程中损失较大，而且无法分离固溶在Fe2O3中的Al2O3，导致铁精矿中Al2O3含量会较
高。
