金山店铁矿技术能手考试《PLC及控制线路》试卷

plc控制及运用试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 程序逻辑控制器B. 个人逻辑控制器C. 过程逻辑控制器D. 功率逻辑控制器答案：A2. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 指令表D. 自然语言答案：D3. PLC的输入/输出接口通常指的是（）。

A. CPUB. I/O模块C. 电源模块D. 通讯模块答案：B4. PLC的扫描周期主要取决于（）。

A. 程序的复杂度B. CPU的处理速度C. 外部设备的响应时间D. 程序的运行时间答案：A5. 下列哪个不是PLC的典型应用领域（）。

A. 制造业B. 交通控制C. 医疗设备D. 个人电脑答案：D6. PLC的输出类型不包括（）。

A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 光耦输出答案：D7. PLC的内部存储器通常包括（）。

A. ROMB. RAMC. EPROMD. 所有选项答案：D8. PLC的编程方式通常不包括（）。

A. 手持编程器B. 专用编程软件C. 通用编程软件D. 手动输入答案：D9. PLC的输入模块通常不包括（）。

A. 按钮B. 传感器C. 继电器D. 编码器答案：C10. PLC的输出模块通常不包括（）。

A. 指示灯B. 电机C. 电磁阀D. 显示器答案：D二、多项选择题（每题3分，共15分）1. PLC的输入设备可能包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：AB2. PLC的输出设备可能包括（）。

A. 指示灯B. 电机C. 显示器D. 电磁阀答案：ABD3. PLC的编程语言包括（）。

A. 梯形图B. 功能块图C. 指令表D. 自然语言答案：ABC4. PLC的内部存储器可能包括（）。

A. ROMB. RAMC. EPROMD. 硬盘答案：ABC5. PLC的典型应用领域包括（）。

A. 制造业B. 交通控制C. 医疗设备D. 个人电脑答案：ABC三、判断题（每题2分，共10分）1. PLC是一种通用的工业控制计算机。

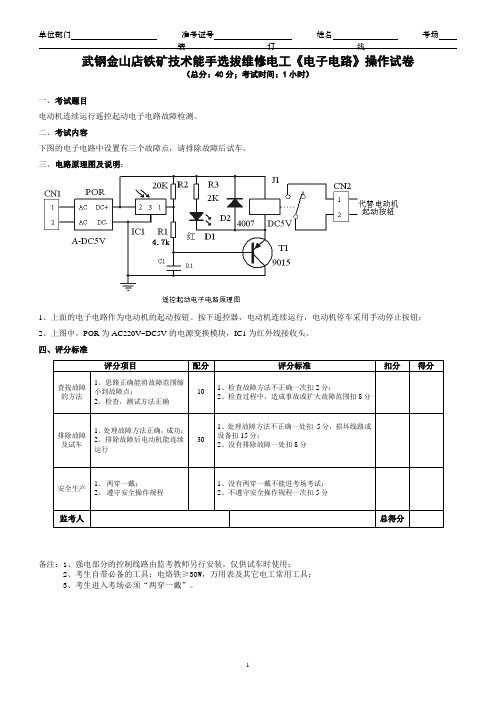

单位部门准考证号姓名考场
装订线
武钢金山店铁矿技术能手选拔维修电工《电子电路》操作试卷
（总分：40分；考试时间：1小时）
一、考试题目
电动机连续运行遥控起动电子电路故障检测。

二、考试内容
下图的电子电路中设置有三个故障点，请排除故障后试车。

三、电路原理图及说明：
1、上面的电子电路作为电动机的起动按钮。

按下遥控器，电动机连续运行，电动机停车采用手动停止按钮；
2、上图中，POR为AC220V~DC5V的电源变换模块，IC1为红外线接收头。

四、评分标准
备注：1、强电部分的控制线路由监考教师另行安装，仅供试车时使用；
2、考生自带必备的工具：电烙铁≥30W，万用表及其它电工常用工具；
3、考生进入考场必须“两穿一戴”。

1。

plc实操考试题及答案文库PLC实操考试是一项检验考生在实际工作中应用PLC（可编程逻辑控制器）技能的测试。

以下是一些典型的PLC实操考试题目及其答案，供考生参考和练习。

1. 题目：使用PLC实现一个简单的启停控制。

答案：首先，我们需要设置一个输入信号，例如按钮，用于启动和停止电机。

在PLC程序中，我们可以使用一个简单的逻辑控制语句来实现这一功能。

当按钮被按下时，电机启动；当按钮再次被按下时，电机停止。

这可以通过设置一个变量来跟踪电机的状态（启动或停止），并根据按钮的输入信号来改变这个状态。

2. 题目：设计一个PLC程序，用于控制一个三相电机的正反转。

答案：要实现三相电机的正反转控制，我们需要使用三个接触器来控制电机的三个相位。

在PLC程序中，我们可以使用两个按钮来分别控制正转和反转。

当正转按钮被按下时，相应的接触器闭合，电机开始正转；当反转按钮被按下时，相应的接触器闭合，电机开始反转。

同时，我们需要确保两个按钮不能同时被按下，以防止接触器短路。

3. 题目：编写一个PLC程序，用于控制一个自动门的开闭。

答案：自动门的控制涉及到多个传感器和执行器。

首先，我们需要一个接近传感器来检测是否有人接近门。

当传感器检测到有人时，PLC程序将控制门打开。

门打开后，我们可以使用一个限位开关来检测门是否完全打开。

如果门在设定的时间内没有完全打开，PLC程序将发出报警信号。

当人离开门的感应区域时，PLC程序将控制门关闭，同样使用限位开关来检测门是否完全关闭。

4. 题目：设计一个PLC程序，用于控制一个简单的温度控制系统。

答案：温度控制系统通常包括一个温度传感器和一个执行器（如加热器或冷却器）。

在PLC程序中，我们首先读取温度传感器的值，并将其与设定的目标温度进行比较。

如果实际温度低于目标温度，PLC程序将控制加热器开启，以提高温度；如果实际温度高于目标温度，PLC程序将控制冷却器开启，以降低温度。

当温度达到目标值时，加热器和冷却器都将关闭。

plc考试真题及答案PLC考试真题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑设备D. 可编程逻辑系统答案：A2. PLC中，用于存储程序的存储器是（）。

A. RAMB. EPROMC. ROMD. EEPROM答案：C3. 下列哪个不是PLC的输入设备？（）A. 按钮B. 传感器C. 显示器D. 继电器答案：C4. PLC的扫描周期主要受以下哪个因素的影响？（）A. 程序复杂度B. 存储器大小C. CPU速度D. 电源电压答案：A5. PLC的输出设备通常连接到（）。

A. 传感器B. 显示器C. 控制器D. 执行器答案：D6. PLC中，用于实现顺序控制的编程方法是（）。

A. 梯形图B. 功能块图C. 顺序功能图D. 指令列表答案：C7. PLC的通信接口不包括以下哪个？（）A. RS-232B. RS-485C. USBD. HDMI答案：D8. PLC的编程语言不包括以下哪个？（）A. 梯形图B. 功能块图C. 指令列表D. 汇编语言答案：D9. PLC的电源模块通常提供（）。

A. 直流电源B. 交流电源C. 脉冲电源D. 变频电源答案：A10. PLC的扩展模块不包括以下哪个？（）A. 输入/输出模块B. 通信模块C. 电源模块D. 显示模块答案：D二、多项选择题（每题3分，共15分）11. PLC的主要应用领域包括（）。

A. 工业自动化B. 楼宇自动化C. 交通控制D. 医疗设备答案：ABCD12. PLC的输入设备可以包括（）。

A. 按钮B. 传感器C. 继电器D. 编码器答案：ABCD13. PLC的输出设备可以包括（）。

A. 接触器B. 指示灯C. 电机D. 电磁阀答案：ABCD14. PLC的编程语言包括（）。

A. 梯形图B. 功能块图C. 顺序功能图D. 结构化文本答案：ABCD15. PLC的通信协议可以包括（）。

PLC控制技术试题与答案一、单选题（共52题，每题1分，共52分）1.FX系列PLC的P指针不能用于（）A、条件跳转指令B、中断指令C、子程序调用指令正确答案：B2.FX系列PLC中,遇到单按钮起动开关,可以选用哪个指令？（）A、ADDB、SFTRC、ALTD、MEAN正确答案：C3.步进电机方向控制靠什么信号？（）A、继电器换向B、接触器换向C、开关量信号D、模拟量信号正确答案：C4.PLC是在什么控制系统基础上发展起来的A、继电控制系统B、单片机C、工业电脑D、机器人正确答案：A5.下列（）指令没有操作数。

A、MCB、MCRC、ANBD、PLS正确答案：C6.触摸屏实现换画面时,必须指定（）A、目标画面编号B、当前画面编号C、视情况而定D、无所谓正确答案：A7.FX系列PLC中,32位除法指令应用（）A、DADDB、DDIVC、DIVD、MUL正确答案：B8.三菱FX系列PLC普通输入点,输入响应时间大约是多少ms? （）。

A、100msB、10msC、15 msD、30 ms正确答案：B9.世界上第二代PLC所在的年代是（），其特点主要为（）。

A、1973-1975，8位CPU、半导体存储器B、1969-1972，1位CPU、磁芯存储器C、1981-1983，16位CPU、磁芯存储器D、1972-1976，4位CPU、半导体存储器正确答案：A10.国内外PLC各生产厂家都把（）作为第一用户编程语言。

A、梯形图B、指令表C、逻辑功能图D、C语言正确答案：A11.FX2N系列PLC16为内部计数器的计数最大值可设定为（）。

A、32768B、32767C、10000D、100000正确答案：B12.PLC中数量最多的继电器是（）。

A、XB、YC、MD、S正确答案：C13.FX系列PLC中SET,表示什么指令A、下降沿B、上升沿C、输入有效D、置位正确答案：D14.世界上第三代PLC所在的年代是（），其特点主要为（）。

plc考试题目及答案一、选择题（每题2分，共10分）1. PLC的全称是什么？A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于哪种技术？A. 继电器逻辑B. 微处理器技术C. 模拟电路技术D. 数字电路技术答案：B3. PLC的输入/输出模块不包括以下哪一项？A. 数字输入模块B. 数字输出模块C. 模拟输入模块D. 通信模块答案：D4. PLC的扫描周期主要受哪些因素影响？A. 程序复杂度B. 硬件性能C. 外部干扰D. 所有以上因素答案：D5. PLC中，哪种类型的存储器用于存储用户程序？A. RAMB. ROMC. EPROMD. EEPROM答案：D二、填空题（每题2分，共10分）1. PLC的三个主要组成部分是_______、_______和_______。

答案：中央处理单元、输入/输出模块、存储器2. PLC的输入设备通常包括按钮、开关、_______和_______等。

答案：传感器、编码器3. PLC的输出设备通常包括继电器、_______和_______等。

答案：接触器、指示灯4. PLC的编程语言主要有梯形图、_______和_______等。

答案：指令表、结构化文本5. PLC的通信接口包括_______、以太网和_______等。

答案：RS232、RS485三、简答题（每题10分，共20分）1. 简述PLC在自动化控制系统中的作用。

答案：PLC在自动化控制系统中主要承担逻辑控制、顺序控制、定时控制和数据处理等功能，通过接收输入信号并根据用户编写的程序对输出设备进行控制，实现对整个系统的自动化管理。

2. 描述PLC的扫描周期及其对系统性能的影响。

答案：PLC的扫描周期是指PLC从读取输入状态开始，到执行用户程序，再更新输出状态的完整循环过程。

扫描周期的长短直接影响系统的响应速度和实时性，周期越短，系统响应越快，但对PLC的处理能力要求越高，可能会增加系统的能耗和成本。

plc考试题及答案PLC考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理是基于（）。

A. 继电器控制B. 模拟控制C. 计算机控制D. 人工智能控制答案：A3. 下列哪个不是PLC的输入设备（）。

A. 按钮B. 传感器C. 显示器D. 继电器答案：C4. PLC的输出设备不包括（）。

A. 接触器B. 指示灯C. 电机D. 按钮答案：D5. PLC的扫描周期包括（）。

A. 输入扫描、程序执行、输出扫描B. 程序执行、输入扫描、输出扫描C. 输出扫描、程序执行、输入扫描D. 输入扫描、输出扫描、程序执行答案：A6. PLC的编程语言不包括（）。

A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D7. PLC的存储器中，用于存储程序的是（）。

A. RAMB. EPROMC. EEPROMD. ROM答案：B8. PLC的输出接口电路中，晶体管输出型适用于（）。

A. 交流负载B. 直流负载C. 感性负载D. 容性负载答案：B9. PLC的输入接口电路中，光电耦合器的作用是（）。

A. 隔离B. 放大C. 转换D. 滤波答案：A10. PLC的通信接口不包括（）。

A. RS-232B. RS-485C. USBD. 以太网答案：C二、填空题（每题2分，共20分）1. PLC的英文全称是 _________，中文全称是 _________。

答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的三个基本功能是 _________、 _________ 和 _________。

答案：输入/输出控制；程序运行；通信3. PLC的输入设备包括 _________、 _________ 和 _________ 等。

答案：按钮；传感器；开关4. PLC的输出设备包括 _________、 _________ 和 _________ 等。

PLC控制技术试题库及参考答案一、单选题（共52题，每题1分，共52分）1.FX2N-16MT基本单元的输出形式为（）。

A、接触器输出B、晶体管输出C、继电器输出D、晶闸管输出正确答案：B2.下列语句表达式中错误的一个为（）。

A、ANDX1B、PLFY0C、NOPD、MCN10M100正确答案：D3.下列语句表达项中错误的一个为（）。

A、MPSB、OUTY1C、SETD0D、PLFM10正确答案：C4.FX2N系列PLC中16位的加法指令是（）。

A、ADDB、SUBC、DADDD、MUL正确答案：A5.步进电机的加减速是通过改变哪个参数实现的？（）A、脉冲数量B、脉冲频率C、脉冲占空比D、电压正确答案：B6.顺序控制设计法中，如果要求无论什么时候按下停止按钮，都要等到当前工作周期结束才能响应，这时候需要用一个（）间接表示出来。

A、辅助继电器B、输出继电器C、输入继电器D、状态继电器正确答案：A7.触摸屏是用于实现替代哪些设备的功能（）A、传统继电控制系统B、PLC控制系统C、工控机系统D、传统开关按钮型操作面板正确答案：C8.使用16位、32位高性能微处理器，而且在一台PLC中配置多个微处理器，进行多通道处理是（）PLC的突出特点。

A、第五代B、第二代C、第三代D、第四代正确答案：D9.操作数K3Y0表示()。

A、Y0-Y13组成4组3位数B、Y0-Y11组成4组3位数C、Y0-Y13组成3组4位数D、Y0-Y11组成3组4位数正确答案：C10.FX2型PLC使操作元件中数带进位一起右移n位的指令是()。

A、RORB、ROLC、RCRD、RCL正确答案：C11.M0—M15中,M0,M1数值都为1,其它都为0,那么,K4M0数值等于多少？（）A、5B、2C、1D、3正确答案：D12.FX系列PLC中,比较两个数值的大小,用什么指令（）A、TDB、TMC、TRDD、CMP正确答案：D13.FX系列PLC中,16位除法指令应用（）A、DADDB、DDIVC、DIVD、MUL正确答案：C14.FX主机,读取特殊扩展模块数据,应采用哪种指令（）A、FROMB、TOC、RSD、PID正确答案：A15.FX系列PLC中,16位加法指令应用A、DADDB、ADDC、MULD、SUB正确答案：B16.FX系列PLC的AC输入电源电压范围是多少?A、DC24-110VB、AC86-246VC、AC220-380VD、DC24-220V正确答案：B17.工业中控制电压一般是多少伏（）。

plc考试试题及答案一、单项选择题（每题2分，共10题）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的工作原理基于：A. 顺序控制B. 并行控制C. 随机控制D. 循环控制答案：A3. 以下哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 指示灯B. 电机C. 继电器D. 所有以上答案：D5. PLC的扫描周期包括哪些阶段？A. 输入采样、程序执行、输出刷新B. 输入采样、程序执行、输出处理C. 程序执行、输出刷新、输入处理D. 输入处理、程序执行、输出采样答案：A6. PLC的编程语言不包括：A. 梯形图B. 功能块图C. 指令列表D. 汇编语言答案：D7. PLC的存储器包括哪些？A. 只读存储器和随机存取存储器B. 只读存储器和可编程存储器C. 随机存取存储器和可编程存储器D. 只读存储器和可擦写存储器答案：C8. PLC的通信接口不包括：A. 以太网接口B. RS-232接口C. USB接口D. 光纤接口答案：C9. PLC的模拟输入模块主要用于：A. 处理数字信号B. 处理模拟信号C. 处理音频信号D. 处理视频信号答案：B10. PLC的扩展模块包括：A. 电源模块B. 通信模块C. 输入/输出模块D. 所有以上答案：D二、多项选择题（每题3分，共5题）1. PLC的主要应用领域包括：A. 工业自动化B. 楼宇自动化C. 交通控制D. 家庭自动化答案：ABC2. PLC的特点包括：A. 可靠性高B. 编程灵活C. 易于扩展D. 价格低廉答案：ABC3. PLC的输入信号类型包括：A. 数字信号B. 模拟信号C. 脉冲信号D. 音频信号答案：ABC4. PLC的输出信号类型包括：A. 继电器输出B. 晶体管输出C. 晶闸管输出D. 电阻输出答案：ABC5. PLC的编程工具包括：A. 手持编程器B. 计算机辅助编程软件C. 梯形图编程器D. 功能块图编程器答案：ABCD三、判断题（每题1分，共5题）1. PLC的输入/输出模块可以互换使用。

plc考试答题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. 外部输入/输出设备C. 电源电压D. 程序运行时间答案：A3. 在PLC中，（）指令用于实现定时功能。

A. LDB. ANDC. TOND. OR答案：C4. PLC的输入/输出接口电路中，（）接口用于接收模拟信号。

A. 继电器B. 晶体管C. 隔离D. 模拟答案：D5. PLC的存储器中，（）用于存储程序。

A. 工作存储器B. 系统存储器C. 数据存储器D. 只读存储器答案：D6. PLC中，（）指令用于实现计数功能。

A. LDB. ANDC. CTUD. OR答案：C7. PLC的程序执行过程中，（）是执行顺序的第一步。

A. 输入处理B. 程序执行C. 输出处理D. 内部处理答案：A8. PLC中，（）指令用于实现数据的移位操作。

A. SHLB. SHRC. RORD. ROL答案：A9. PLC的输出接口电路中，（）接口用于控制交流负载。

A. 继电器B. 晶体管C. 双向可控硅D. 隔离答案：A10. PLC的编程语言中，（）是一种图形化的编程语言。

A. 梯形图B. 指令列表C. 结构化文本D. 功能块图答案：A二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。

A. 可靠性高B. 编程简单C. 灵活性强D. 价格低廉答案：A, B, C12. PLC的输入设备包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器答案：A, B13. PLC的输出设备包括（）。

A. 接触器B. 指示灯C. 电机D. 显示器答案：A, B, C14. PLC的编程语言包括（）。

A. 梯形图B. 指令列表C. 结构化文本D. 功能块图答案：A, B, C, D15. PLC的应用领域包括（）。
