alu乘法的操作机制

乘法是一种在计算机体系结构中广泛使用的基本算术操作。在ALU（算术逻辑单元）中，乘法是通过一系列的移位和加法操作来实现的。在本文中，我们将详细介绍ALU乘法的操作机制。

在ALU中进行乘法运算涉及两个操作数：乘数和被乘数。通常，这两个操作数都是二进制数。乘法运算的目标是计算乘积，即两个操作数的积。

ALU乘法的基本思想是使用移位和加法操作来模拟乘法运算。下面我们将逐步介绍ALU乘法的操作机制。

1.初始化：首先，需要将乘数和被乘数加载到ALU中。乘数和被乘数的值都存储在寄存器中。

2.设置标志位：在执行乘法运算之前，需要设置一些标志位来指示操作结果的特性，如正负号、是否溢出等。这些标志位在计算乘积时很重要。 3.移位操作：接下来，执行一系列的右移位操作。移位操作的目的是将乘数的每一位与被乘数相乘。移位操作从乘数的最低位开始，逐步右移一位。

4.加法操作：在每个移位操作之后，需要将移位乘积与部分积相加。这个部分积是在之前的移位操作中得到的。通过使用一个加法器，可以将移位乘积加到部分积上。

5.更新部分积：在每次加法操作后，需要将部分积的结果更新为加法器的输出。新的部分积将用于下一次移位操作。

6.重复移位和加法操作：重复执行第3至第5步，直到所有位都经过移位和加法操作。

7.结果提取：当所有位都经过移位和加法操作后，得到的结果就是乘法运算的乘积。这个结果可以存储在一个寄存器中，供后续的计算和操作使用。

需要注意的是，ALU乘法的速度和效率取决于硬件的设计和实现。一些高级的处理器有专用的乘法器，可以快速执行乘法运算。对于没有专用乘法器的简单处理器，乘法操作可能需要更多的时钟周期和更多的指令。

此外，ALU乘法操作还需要考虑一些特殊情况，如乘法溢出和乘法结果的符号位。这些情况需要在硬件设计中进行适当的处理和处理。

总结起来，ALU乘法的操作机制是通过一系列的移位和加法操作来模拟乘法运算。在每个移位操作之后，使用一个加法器将移位乘积加到部分积上。重复这个过程，直到所有位都经过移位和加法操作。最后，提取结果作为乘法运算的乘积。ALU乘法的速度和效率取决于硬件的设计和实现，以及特殊情况的处理。

.

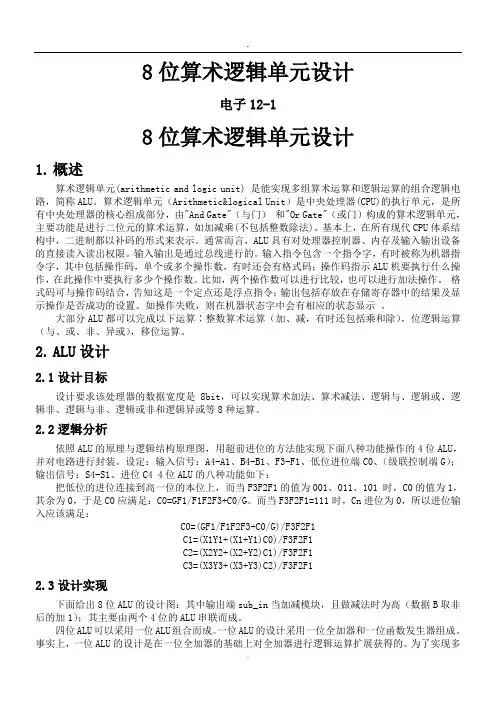

. 8位算术逻辑单元设计

电子12-1

8位算术逻辑单元设计

1. 概述

算术逻辑单元(arithmetic and logic unit) 是能实现多组算术运算和逻辑运算的组合逻辑电路，简称ALU。算术逻辑单元（Arithmetic&logical Unit）是中央处理器(CPU)的执行单元，是所有中央处理器的核心组成部分，由"And Gate"（与门） 和"Or Gate"（或门）构成的算术逻辑单元，主要功能是进行二位元的算术运算，如加减乘(不包括整数除法)。基本上，在所有现代CPU体系结构中，二进制都以补码的形式来表示。通常而言，ALU具有对处理器控制器、内存及输入输出设备的直接读入读出权限。输入输出是通过总线进行的。输入指令包含一个指令字，有时被称为机器指令字，其中包括操作码，单个或多个操作数，有时还会有格式码；操作码指示ALU机要执行什么操作，在此操作中要执行多少个操作数。比如，两个操作数可以进行比较，也可以进行加法操作。 格式码可与操作码结合，告知这是一个定点还是浮点指令；输出包括存放在存储寄存器中的结果及显示操作是否成功的设置。如操作失败，则在机器状态字中会有相应的状态显示 。

大部分ALU都可以完成以下运算∶整数算术运算（加、减，有时还包括乘和除），位逻辑运算（与、或、非、异或），移位运算。

2. ALU设计

2.1设计目标

设计要求该处理器的数据宽度是8bit，可以实现算术加法、算术减法、逻辑与、逻辑或、逻辑非、逻辑与非、逻辑或非和逻辑异或等8种运算。

2.2逻辑分析

依照ALU的原理与逻辑结构原理图，用超前进位的方法能实现下面八种功能操作的4位ALU，并对电路进行封装。设定：输入信号：A4-A1、B4-B1、F3-F1、低位进位端C0、（级联控制端G）；输出信号：S4-S1、进位C4 4位ALU的八种功能如下：

把低位的进位连接到高一位的本位上，而当F3F2F1的值为001、011、101 时，C0的值为1，其余为0，于是C0应满足：C0=GF1/F1F2F3+C0/G。而当F3F2F1=111时，Cn进位为0，所以进位输入应该满足：

沈阳理工大学课程设计专用纸沈阳理工大学课程设计专用纸

1 算术运算单元ALU的设计 1设计要求概述： 1．进行两个四位二进制数的运算；．进行两个四位二进制数的运算； 2．算术运算：．算术运算：A+B,A-B,A+1,A-1A+B,A-B,A+1,A-1A+B,A-B,A+1,A-1；； 3．逻辑运算：．逻辑运算：A and B,A or B,A not, A xor BA and B,A or B,A not, A xor B； 2功能模块整体结构设计 1.1.总体设计概述总体设计概述总体设计概述

 总体电路设计原理图总体电路设计原理图 算术运算单元ALU总体上由五个模块组成：总体上由五个模块组成：AA±B模块、模块、AA±1模块、模块、AA与B和A或B模块、模块、AA异或B和A非、控制模块。通过这五个模块实现两个四位二进制数的算术运算和逻辑运算。制数的算术运算和逻辑运算。 2.2.各个模块的详细描述各个模块的详细描述各个模块的详细描述 ⑴ A±B模块模块 A+B可以直接通过74283两个四位二进制数加法器直接实现；A—B可以转换成A加上B的补码实现。同时再设计一个转换控制端M，M=0时实现A+BA+B，，M=1时实现A-BA-B，最后添加一个总的控制端，最后添加一个总的控制端K0K0，，K0=.0时该模块不输出结果，时该模块不输出结果，K0=1K0=1时该模块工作。时该模块工作。

沈阳理工大学课程设计专用纸沈阳理工大学课程设计专用纸

2 A±B模块原理图模块原理图 A+B仿真图如下：仿真图如下：

 A－B仿真图如下：仿真图如下：

 ⑵A±1模块模块 A+1如同A+B一样可以直接通过74283两个四位二进制数加法器实现，两个四位二进制数加法器实现，只要只要把B设置成1；A－1可以转换成A加上1的补码实现，同时设置一个转换控制端

沈阳理工大学课程设计专用纸沈阳理工大学课程设计专用纸

3 M，M＝0时实现A+1功能，功能，MM＝1时实现A-1功能。最后设计一个总的控制端K1K1，，K1K1＝＝0时该模块不输出结果，时该模块不输出结果，K1K1K1＝＝1时该模块正常工作。时该模块正常工作。

1. True or False

T F T T T

T T T T F

2. Processor

(1) ALU指令最长延迟路径为：I-Mem, Regs, Mux, ALU, Mux

500ps + 220ps + 100ps + 180ps + 100ps = 1100ps

(2) lw指令最长延迟路径为：I-Mem, Regs, Mux, ALU, D-Mem, Mux

500ps + 220ps +100ps +180ps +1000ps +100ps = 2100ps

(3) 同(2)，因为lw指令路径最长。

3. Pipeline

(1) ALU1

ALU1（可以不用填）

ALU2

ALU2

ALU1

ALU1（可以不用填）

ALU1

(2) No，可以用bypass解决

No，第1、2条指令间用ALU2解决，第2、3条指令间用bypass解决

Yes，第2条指令需在EX级用ALU1计算地址，而r1的结果在MEM级后才得到，

无法解决

No，可以用bypass解决 Yes，第1、2条指令间用ALU2解决，没有stall；但因为用了ALU2，r3的结果

要等到MEM级以后才得到，无法解决第2、3条指令间的stall

No，可以用ALU2解决

4. Cache

L2往I-L1写的时间 = 15 + 32 * 8 / 128 * 1 / 266M = 15 + 7.5 = 22.5ns

L2往D-L1写的时间 = 15 + 16 * 8 / 128 * 1 / 266M = 15 + 3.75 = 18.75ns

Memory往L2写的时间 = 60 + 64 * 8 / 128 * 1 / 133M = 60 + 30 = 90ns

Buffer往L2写的时间 = 15 + 32 / 128 * 1 / 266M = 15 + 0.94 = 15.94ns

L2往Memory写的时间 = 60 + 64 * 8 / 128 * 1 / 133M = 60 + 30 = 90ns
