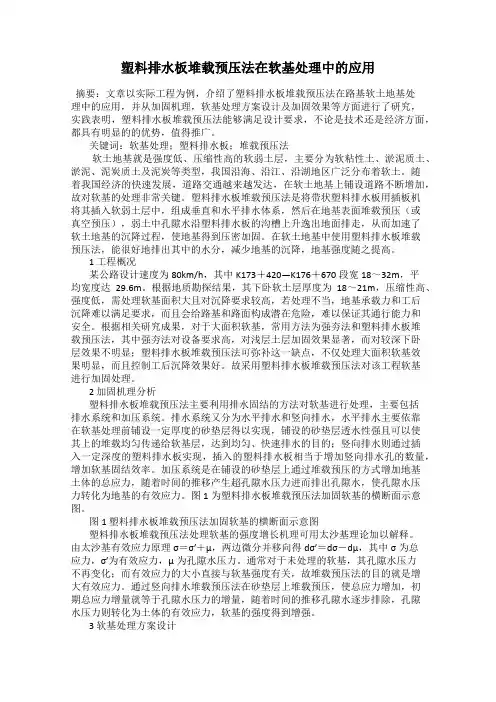

塑料排水板堆载预压法在软基处理中的应用

摘要：文章以实际工程为例，介绍了塑料排水板堆载预压法在路基软土地基处理中的应用，并从加固机理，软基处理方案设计及加固效果等方面进行了研究，实践表明，塑料排水板堆载预压法能够满足设计要求，不论是技术还是经济方面，都具有明显的的优势，值得推广。

关键词：软基处理；塑料排水板；堆载预压法

软土地基就是强度低、压缩性高的软弱土层，主要分为软粘性土、淤泥质土、淤泥、泥炭质土及泥炭等类型，我国沿海、沿江、沿湖地区广泛分布着软土。随着我国经济的快速发展，道路交通越来越发达，在软土地基上铺设道路不断增加，故对软基的处理非常关键。塑料排水板堆载预压法是将带状塑料排水板用插板机将其插入软弱土层中，组成垂直和水平排水体系，然后在地基表面堆载预压（或真空预压），弱土中孔隙水沿塑料排水板的沟槽上升逸出地面排走，从而加速了软土地基的沉降过程，使地基得到压密加固。在软土地基中使用塑料排水板堆载预压法，能很好地排出其中的水分，减少地基的沉降，地基强度随之提高。

1 工程概况

某公路设计速度为80km/h，其中K173＋420—K176＋670段宽18～32m，平均宽度达29.6m。根据地质勘探结果，其下卧软土层厚度为18～21m，压缩性高、强度低，需处理软基面积大且对沉降要求较高，若处理不当，地基承载力和工后沉降难以满足要求，而且会给路基和路面构成潜在危险，难以保证其通行能力和安全。根据相关研究成果，对于大面积软基，常用方法为强夯法和塑料排水板堆载预压法，其中强夯法对设备要求高，对浅层土层加固效果显著，而对较深下卧层效果不明显；塑料排水板堆载预压法可弥补这一缺点，不仅处理大面积软基效果明显，而且控制工后沉降效果好。故采用塑料排水板堆载预压法对该工程软基进行加固处理。

2 加固机理分析

塑料排水板堆载预压法主要利用排水固结的方法对软基进行处理，主要包括排水系统和加压系统。排水系统又分为水平排水和竖向排水，水平排水主要依靠在软基处理前铺设一定厚度的砂垫层得以实现，铺设的砂垫层透水性强且可以使其上的堆载均匀传递给软基层，达到均匀、快速排水的目的；竖向排水则通过插入一定深度的塑料排水板实现，插入的塑料排水板相当于增加竖向排水孔的数量，增加软基固结效率。加压系统是在铺设的砂垫层上通过堆载预压的方式增加地基土体的总应力，随着时间的推移产生超孔隙水压力进而排出孔隙水，使孔隙水压力转化为地基的有效应力。图1为塑料排水板堆载预压法加固软基的横断面示意图。

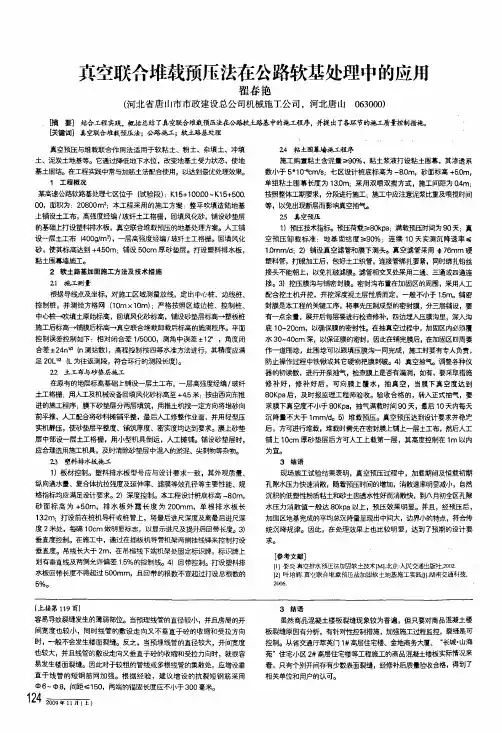

真空联合堆载预压法在公路软基处理中的应用翟春艳(河北省唐【IJ市市政建设总公司机械施工公司，河北唐山063000)喃要】结合工程实践，概括总结了真空联合堆栽预压法在公路敞￡路基中的施工程序，并提出了各环节的施工质量控制措施。瞬-蘧词]真空联合堆载预压法；公路施工；软：L路基处理真空预压与堆载联合作用法适用于软粘土、粉土、杂填土、冲填土、泥炭士地基等。它通过刚氐地下水位，改变地基土受力状态，使地基土匪】结。在工程实践中常与加筋土法配合使用，以达到最优处理效果。1工程概况某高速公路软路基处理七区位于(试验段)：KI5+1OOOO—KI5+50&00，面积为：20800m2；本工程采用的施工方案：整平吹填造陆地基上铺设土工布，高强度经编／玻纤土工格栅，回填风化砂，铺设砂垫层的基础上打设塑料徘水板，真空联合堆载预压的地基处理方案。人工铺设一层土工布(4009／m2)，—层高强f妾经编／玻纤土工格栅。回填风化砂，使其标高达到+4．50m；铺设50cm厚砂垫层。打设塑料排水板，粘土围幕墙施工。2软土路基加固施工方法及技术措施Z1施工测量根据导线点及坐标，对施工区域测量放线，定出中心桩、边线桩、控制桩，并测绘方格网(10mxlom)：严格按照区域边桩、控制桩、中，c瑚州：填土原始标高，回填风化砂标高，铺设砂垫层标高—塑板桩施工后标高一铺膜后标高一真空联合堆载卸载后标高的施测程序。平面控制误差控制如下：相对闭合差1／5000，测角中误差±1掣，角度闭合差4-24n坭(n测站数)，高程控制按四等水准方法进行，其精度应满足20L幢(L为往返测段，符合环行的测段长度)。22土工布与砂垫县施工在原有的地层标高基础上铺设一层土工布，一层高强度经编／玻纤：：Lq2格栅；用人工及机械设备回填风化砂标高至+45米；按由西向东推进的施工程序；膜下砂垫层分两层填筑，用推土机按一定方向将堆砂向前平推，人工配合将砂抖摊铺平整，最后人工修整作业面，并用轻型压实机静压，使砂垫层平整度、铺筑厚度、密实度均达到要求。膜上砂垫层中部设一层土工格栅，用小型机具倒运，人工摊铺。铺设砂垫层时，应合理选用施工机具，及时清除砂垫层中混入的淤泥、尖剌物等杂物。23塑料排水掘施工1J板材控制。塑料排水板型号应与设计要求一致，其外观质量、纵向通水量、复合体抗拉强度及延伸率、滤膜等效孔径等主要性能、规格指标均应满足设计要求。2)深度控制。本工程谢懒底标高一8．Om，砂面标高为+5．0m，排水板外露长度为200mm，单根排水板长132m；打设前在桩机导杆或桩管上，将最后进尺深度及离最后进尺深度2米处，每隔10cm做明显标志，以显示进R及提升后回带长度。3)垂直度控制。在施工中，通过在插板机导管机架两侧挂线锤来控制打设垂直度。吊线长大于2m，在吊槌线下端机架处固定标识牌，标识牌上划有垂直线及两侧允许偏差1．5％的控制线。4)回带控制。打设塑料排水板回带长度不得超过500mm，且回带的根数不宜超过打设总根数的5％。“粘土围幕墙施工程序施工购置粘土含泥量≥90％，粘土浆液打设粘土围幕，其渗透系数小于5*10气m／s；七区设计桩底标高为一8．0m，砂面标高+50m，单组粘土围幕长度为13．0m：采用双喷双搅方式，施工间距为0．4m：按照整体工期要求，分段进行施工；施工中应注意泥浆比重及喷搅时间等，以免出现断层而影响真空抽气。25真空预压1)预压技术指标。预压荷载，>80kpa；满载预压时间为90天；真空预压卸载标准：地基固结度>，900／o；连续10天实测沉降速率《1Dmm／d：2)铺设真空滤管和膜下测头。真空滤管采用巾76mm硬塑料管，打目助Ⅱ工后，包好土工织管，连接管绑扎要紧，同时绑扎铅丝接头不能朝上，以免扎破滤膜。滤管相交叉处采用二通、三通或四通连接。3)挖压膜沟与铺密封膜。密封沟布置在加固区的周围，采用人工配合挖土机开挖，开挖深度视土层性质而定，～般不小于1．5m。铺密封膜是本工程的关键工序，将事先压制成型的密封膜，分三层铺设，要有一点余量，展开后每层要进行检查修补，四边埋^压膜沟里，深入沟底10～20cm，以确保膜的密封性。在抽真空过程中，加固区内必须覆水30～40cm深，以保证膜的密封，因此在铺完膜后，在加固区四周要作一道围埝，此围埝可以跟填压膜沟一同完成，施工时要有专人负责，防止操作过程中铁锹或其它硬物把膜牵4玻。4)真空抽气。调整各种仪器的初读数，进行开泵抽气，检查膜上是否有漏洞，如有，要采取措施修补好，修补好后，可向膜上覆水，抽真空，当膜下真空度达到80Kpa后，及时报监理工程师验收。验收合格的，转入正式抽气，要求膜下真空度不小于80Kpa，抽气满载时间90天，最后10天内每天沉降置不大于1mm，d。5)堆载预压。真空预压达到设计要求并稳定后，方可进行堆载，堆载时需先在密封膜E铺上一层土工布，然后人工铺上10cm厚砂垫层后方可人工上载第一层，其高度控制在1m以内为宜。3结语现场施工试验结果表明，真空预压过程中，加载期间及恒载初期孔隙水压力快速消散，随着预压时间的增加，消散速率明显减小，自然沉积的低塑性粉质粘土和砂土因透水性好而消散快，到八月初全区孔隙水压力消散值一般达80kpa以上，预压效果明显。并且，经预压后，加固区地基完成的平均总沉降量呈现出中间大，边界小的特点，符合传统沉降规律。因此，在处理效果上也比较明显，达到了预期的设计要求。[参考文献]…娄炎真宅排水颧j王法加固软4-Z．支术[M]．北京：人民交通出版社，2002【2J叶培辉真宅联合堆载预压法加固软土地基施工实践U1湖南交通科技2006．

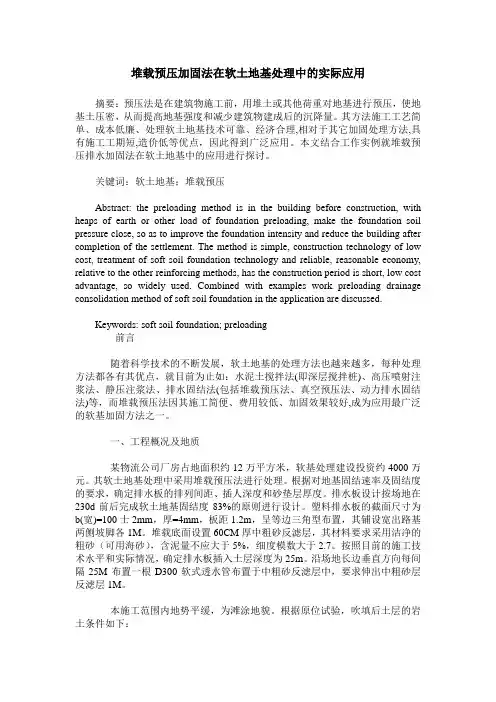

堆载预压加固法在软土地基处理中的实际应用

摘要：预压法是在建筑物施工前，用堆土或其他荷重对地基进行预压，使地基土压密，从而提高地基强度和减少建筑物建成后的沉降量。其方法施工工艺简单、成本低廉、处理软土地基技术可靠、经济合理,相对于其它加固处理方法,具有施工工期短,造价低等优点，因此得到广泛应用。本文结合工作实例就堆载预压排水加固法在软土地基中的应用进行探讨。

关键词：软土地基；堆载预压

Abstract: the preloading method is in the building before construction, with

heaps of earth or other load of foundation preloading, make the foundation soil

pressure close, so as to improve the foundation intensity and reduce the building after

completion of the settlement. The method is simple, construction technology of low

cost, treatment of soft soil foundation technology and reliable, reasonable economy,

relative to the other reinforcing methods, has the construction period is short, low cost

advantage, so widely used. Combined with examples work preloading drainage

consolidation method of soft soil foundation in the application are discussed.

浅析塑料排水板堆载预压法在软弱路基中的应用

摘要：塑料排水板堆载预压法处理软土地基是指用特制的插设机械将塑料排水板按一定的间距插入需加固处理的软土中，在堆载预压的作用下，将软土中的水和空气沿着排水板沟槽竖向排出地表，经砂砾垫层横向排出加固处理地基之外，达到加速地基固结沉降的目的，文章针对某项目工程运用塑料排水板堆载预压法在软基中的应用进行探讨。

关键词：塑料排水板；堆载预压；施工应用

1.工程概况

珠海科技创新海岸（北围）A区市政道路工程二期工程四标段，位于珠海科技创新海岸（北围）A区市政道路工程二期工程西北侧，项目西邻广澳高速珠海支线珠海入口检查站，东临城市轨道珠海北站，距离珠海市区中心约20公里，港湾大道直通珠海市区，交通方便。

1.1场地平整及水平排水系统

不存在水塘的部位，直接铲除表面杂草和垃圾，平整场地到场地平整标高。若现地面高于应降低场地标高，然后铺粗砂垫层。对于路宽范围内的稻田或水塘，两侧施工临时围堤后，直接抽排水、回填砂或土夯实至场平标高。路堤边缘处水塘，须先填筑临时围堰（兼作反压护道），抽排积水，晾晒后铺设土工布，再在土工布上铺设50cm厚砂垫层。在砂层中应布设纵横向排水盲沟，在纵横向排水盲沟交汇处设置集水井，在填土和堆载预压期间用抽水机强制抽排水。纵向盲沟沿路中心线布置，横向盲沟按50m间距，在堆载体外侧可设置排水明沟，排除地表积水。

1.2竖向排水系统

在铺设完的砂垫层上，按等边三角形布置打设塑料插板，插板间距为1.0m，插板长7.4～10.7m，上端高出排水砂垫层20cm。

1.3底基层填筑

道路底基层填筑可采用砾质粘性土或土加石（开山石渣）或其他满足路基填筑要求的填料，填石时所填石料必须粒径不大于20cm。路基填筑厚度为设计路槽标高＋预留沉降量（考虑施工过程中的沉降量）不小于2.5m厚度。路基填筑时应按设计要求按30cm厚分层填筑碾压密实，达到设计要求的密实度并按设计填筑厚度控制填筑量。
