大工14秋《电气制图与CAD》在线作业2答案

  • 格式：docx
  • 大小：37.95 KB
  • 文档页数：7

大工14秋《电气制图与CAD》在线作业2答案

电气制图与CAD大工14秋《电气制图与CAD》在线作业2一,单选题

1.下列图形名称中不属于电气图是（）。

A.系统图

B.框图

C.电路原理图

D.结构图

正确答案：D

2.下列符号中，不属于电气符号的是（）。

A.基本符号

B.特殊符号

C.符号要素

D.限定符号

正确答案：B

3.下面属于单接线图绘制步骤的是（）。

A.布置元件 B.绘制端子排并进行编号

C.按原理图绘制电源的连接线段并标注尺寸、数量等信息D.绘制按钮并按原理图将其连接在端子排上

正确答案：A

4.按功能分，下面不属于建筑安装平面图的是（）。

A.电气照明

B.结构布局

C.电信设备

D.防雷与接地

正确答案：B

5.下面属于互联接线图绘制步骤的是（）。

A.按原理图绘制电源的连接线段并标注尺寸、数量等信息B.布置元件

C.连接导线

D.按照原理图标注导线的编号

正确答案：A 6.AutoCAD中，下面关于接线图画法的特点表述不恰当的是（）。A.绘制接线图时需要了解原理图符号与接线图符号的关系B.从接线图的符号上只可以看到电气设备的外线圈和触头的装配关系C.只用简单的图形符号、文字符号、和线条表达各电气设备的大概连接关系D.相邻电气设备之间应留有间隙，以便于区别

正确答案：B

7.下面关于电气接线图说法错误的是（）。

A.电气接线图是根据部件的电气原理及电气元件的布置绘制的，它表示或列出一套装配或设备连接关系的简图，它是电气装配、装配与查线的依据

B.单线接线图是表示成套装置或设备不同单元之间连接关系的接线图（表）。其元件和连接关系应绘制在同一个平面上

C.端子接线图是表示成套装配或设备一个布局单元或一个设备外部的连接关系D.在绘制单线接线图时，元件应按照原理图或布局图位置来布置?

正确答案：B

8.上面不属于电气原理图的内容的是（）。

A.标题栏 B.电路原理图

C.尺寸申明表

D.材料明细表

正确答案：C

9.上面关于建筑电气平面装配图表述不正确的是（）。

A.建筑电气平面装配图是应用最为广泛的电气装配图

B.建筑电气平面安装图是电气工程设计图的主要组成部分C.它通常按照建筑物不同标高的楼层平面分别绘制

D.按功能分，建筑安装平面图包括发电站和变电所、电气照明、电力、线路、电信设备、防雷与接地等电气安装平面图

正确答案：C

10.AutoCAD中，下面不符合电气原理图的图面布局顺序的是（）。A.从整体到局部

B.从主到次

C.从右到左

D.从上到下，从图形到文字

正确答案：C 二,判断题

1.建筑电气装配平面图的主要用途是提供建筑电气装配依据，如设备的装配位置、接线、装配办法、设备的编号、容量及有关型号等；在运行、维护管理中，建筑电气装配图是必不成少的技术文件。

A.毛病

B.正确

正确答案：B

2.单线表示法可详细直观的表示各线的内容，适合在简单、各相各线纰谬称的情况下使用。A.毛病

B.正确

正确答案：A

3.中断表示法是将连接线中连续开，用符号（平日是文字符号及数字编号）标注其去向的办法。

A.错误

B.正确

正确答案：B 4.简图是电气图的主要表达形式。绝大部分电气图都是简图。A.毛病

B.正确

正确答案：B

5.单线接线图是用单线来表明电气或装置之间的接线关系，是实际安装布线的依据。A.错误

B.正确

正确答案：B

6.电气原理图图面布局的顺序：从整体到局部，从主到次，从左到右，从上到下，从图形到文字。

A.错误

B.正确

正确答案：B

7.在实际使用中，电气系统图通常用于系统或成套装置，框图则用于分系统或设备。A.错误

B.正确

正确答案：B

8.在选择图纸幅面时，应当在图面布局紧凑、清晰、均匀、使用轻易的前提下，按照所表达的对象的规模、复杂程度以及要求，尽量选择稍大的幅面。A.毛病

B.正确

正确答案：A

9.关于基本符号来说，它只用于申明电路的某些特性，不表示独立的电器或元件。A.毛病

B.正确

正确答案：B

10.文字符号是指表示电气设备、装置和元件和线路功能、状态特征的字母；一般标注在电气设备、装置和元器件之上和近旁。

A.错误

B.正确

合集下载

江苏开放大学《工程制图与CAD》形考作业1作业2

江苏开放大学《工程制图与CAD》形考作业1作业2

江苏开放大学《工程制图与CAD》 形考作业1答案

01-05 A错BBD A

06.④

①②

①④

①④

①②③

07.①②③

③④

④

①

④

08.①③

①③

①②

①④

①②④

09.①②③④⑤

①

①

①

①②③④

10.③ （b）

① （f）

⑥ （e）

⑤ （g）

④ （h）

江苏开放大学《工程制图与CAD》 形考作业2答案

01-10 CBCB ACCB CC

11-20 CCCB CCCA CC

21-26 ABCB CC

27. AC

28. 7 1 10

5 3 2 8

29. 5 9 6 8

2 3

1 4

30.

答：1.三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。

将物体放在三个互相垂直的平面所组成的投体系中，这样就可得到物体的三个投影，即物体的正面投影、水平投影、侧面投影。

在工程图中，物体的正投影称为视图。物体的正面投影称为主视图，物体的水平投影称为俯视图，物体的侧面投影称为左视图。物体的主视图、俯视图、左视图简称为物体的视图。

2 三视图的展开

展开后的三个视图在同一个平面上，如图所示。

3. 三视图的位置关系

在三视图中，每个视图都反映物体两个方向的尺寸。如主视图反映物体的上下和左右尺寸，俯视图反映物体的前后和左右尺寸，左视图反映物体的前后和上下尺寸。

4. 三视图的对齐关系

如果把物体左右方向的尺寸称为长，前后方向的尺寸称为宽，上下方向的尺寸称为高，则主视图和俯视图都反映了物体的长度，主视图n左视图都反映了物体的高度，俯视图和左视图都反映了物体的宽度。因而，三视图之间存在下述关系：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。

大工20春《电气制图与CAD》在线作业1答案

大工20春《电气制图与CAD》在线作业1答案

(单选题)1: 下面关于组合体标注尺寸说法不正确的是()。

A: 截交线上应标注相关尺寸

B: 标注的尺寸要完整

C: 所标注的尺寸要清晰

D: 尺寸界线应尽量避免从虚线处引出

正确答案: A

(单选题)2: 正(斜)三轴测图所对应的三个轴向伸缩系数的关系为()。

A: p=q=r

B: p=q≠r

C: p≠q≠r

D: p=r≠q

正确答案: C

(单选题)3: 下面不属于标注尺寸基本原则的是()。

A: 标注实际大小，与画图比例无关

B: 以毫米为单位，并加以标注

C: 每一尺寸只标注一次

D: 尺寸的标注需在反映该结构最清晰的视图上

正确答案: B

(单选题)4: 看图的基本一般步骤不包括()。

A: 分析视图，划分线框

B: 对照投影，想出形体

C: 要清楚图中线框的含义

D: 确定位置，想出整体

正确答案: C

(单选题)5: 下面属于正确的图幅关系的是()。

A: A0=2A1

B: 2A1=A2

C: A3=3A4

D: 2A0=A1

正确答案: A

(单选题)6: ()是回转体形成中的定线。

A: 截交线

B: 轴线

C: 动直线

D: 母线

正确答案: B

(单选题)7: 若两个正交的圆柱相贯且二者直径相等,相贯线为(),投影后为()。

A: ①圆②曲线

电气CAD习题答案2

电气CAD习题答案2

1 电气CAD练习题：

一.名词解释

1.图层：在建筑电气CAD绘图软件中，图层可以假想成一张透明的纸。一张图纸应该有N张透明的图层而组成。

2.图层管理：图层管理包括图层名、图层颜色、图层线型、图层线宽四部分。

3、绘图设置：绘图设置包括绘图单位的设置和绘图区域的设置。

4、精确绘图的辅助工具：2006版精确绘图的辅助工具有栅格、捕捉、正交模式、对象捕捉、极轴追踪、DYN动态输入

5、构造线的绘制方式：构造线的绘制方式有水平方式、垂直方式、角度方式、二等分方式、偏移方式。

6、圆弧的绘制方法：

1）三点法 ；2）起点、端点、半径法；3）起点、端点、角度法；

4）起点、圆心、长度法；5）起点、端点、方向法

7、矩形的绘制方法：有规则矩形、倒角矩形、圆角矩形

8、对象选择方法：有直接选择、窗口方式、交叉方式、快速选择命令。

9、阵列对象的方法：有矩形阵列和环形阵列。

10、文字设置：文字设置有文字样式、文字字体、文字高度、加粗、倾斜、下划线、设置堆叠文字、文字颜色。

11、尺寸标注应遵循的规划：

1）图中所标注的尺寸数据应以实际设计的物体尺寸为依据，与绘制比例及绘图的准确度无关。

2）图样中的尺寸一般以mm为单位，不需要标注单位的代号或名称。如果使用其他单位，则必须在图中注明计算单位的代号或名称，如cm、 m等。

3）尺寸标注要简明，一个尺寸只标一次，并应标在反映该结构最清晰的图形上。

4）图样中所标注的尺寸为该图样所表示的物体的最后完工尺寸，否则应该另加说明。

5）在绘制机械图时，文字应采用长仿宋字体，数字采用阿拉伯数字。

12、五角星中点样式的设置方法：[格式]/[点样式]/选择第四个交叉“×”

13、五角星中等分点的设置方法：命令：DIVIDE，菜单中[绘图]/[点]/[定数等分]/选择要等分的对象/输入等分数目，即可。

14、样条曲线操作方法：点击“样条曲线”图标，鼠标左键点击第一点，第二点……N点，鼠标右键确定，ENTER两次完成。

大工14秋《建筑制图》课程大作业题目及要求(答案)

大工14秋《建筑制图》课程大作业题目及要求(答案)

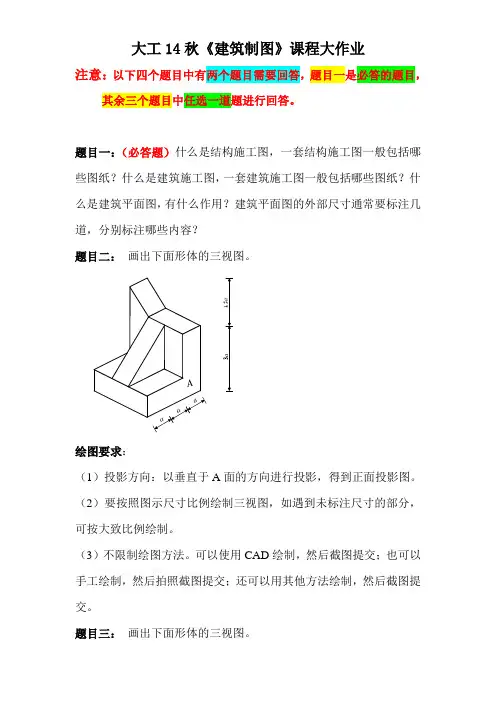

大工14秋《建筑制图》课程大作业
