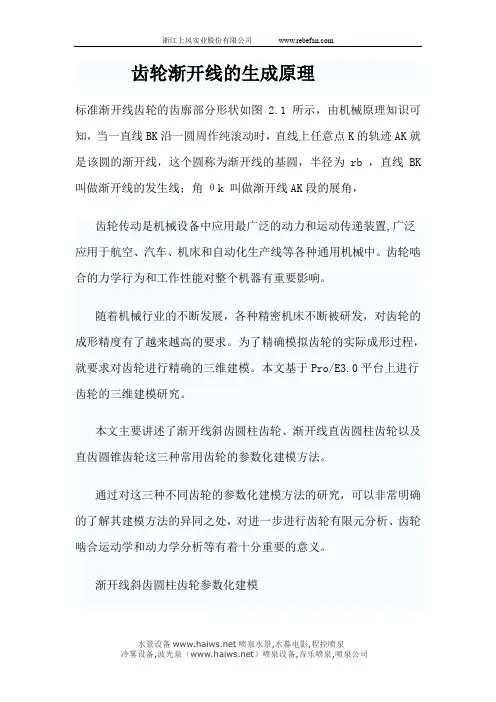

冷雾设备,波光泉（）喷泉设备,音乐喷泉,喷泉公司 齿轮渐开线的生成原理

标准渐开线齿轮的齿廓部分形状如图2.1所示，由机械原理知识可知，当一直线BK沿一圆周作纯滚动时，直线上任意点K的轨迹AK就是该圆的渐开线，这个圆称为渐开线的基圆，半径为rb ，直线BK叫做渐开线的发生线；角θk 叫做渐开线AK段的展角，

齿轮传动是机械设备中应用最广泛的动力和运动传递装置,广泛应用于航空、汽车、机床和自动化生产线等各种通用机械中。齿轮啮合的力学行为和工作性能对整个机器有重要影响。

随着机械行业的不断发展，各种精密机床不断被研发，对齿轮的成形精度有了越来越高的要求。为了精确模拟齿轮的实际成形过程，就要求对齿轮进行精确的三维建模。本文基于Pro/E3.0平台上进行齿轮的三维建模研究。

本文主要讲述了渐开线斜齿圆柱齿轮、渐开线直齿圆柱齿轮以及直齿圆锥齿轮这三种常用齿轮的参数化建模方法。

通过对这三种不同齿轮的参数化建模方法的研究，可以非常明确的了解其建模方法的异同之处，对进一步进行齿轮有限元分析、齿轮啮合运动学和动力学分析等有着十分重要的意义。

渐开线斜齿圆柱齿轮参数化建模 浙江上风实业股份有限公司

水景设备喷泉水景,水幕电影,程控喷泉

冷雾设备,波光泉（）喷泉设备,音乐喷泉,喷泉公司 齿轮是一种通用的传动机构，有特殊的设计和加工技术，其加工精度对传动精度、机床稳定性等有重要影响，因此实现齿轮的精确建模是后续研究的重要保证。

参数化建模是指用参数表达式来表示零件的尺寸关联和属性，工程技术人员可以通过修改零件的特定参数和属性，然后根据相关联的尺寸表达式的作用而引起整个模型的变化，从而可得到所需的零件[6]。

本章主要论述了齿轮渐开线的形成原理和在Pro/Engineer（Pro/E）中实现渐开线斜齿圆柱齿轮实体建模的详细方法。在Pro/E

渐开线齿廓的形成与啮合特点

形成原理：

渐开线齿廓是由齿轮齿侧面的直线（称为侧面线）和齿根圆的一部分（称为基圆）组成。侧面线与基圆的交点构成了齿槽的啮合点。渐开线齿廓的形成主要是通过给定齿数、压力角和齿轮传动比等参数，利用特定的公式计算而得。

啮合特点：

1.线接触。渐开线齿廓的啮合面积较小，只有一个点或一小段线接触，这样能够实现对点接触的要求，减小了齿轮的摩擦和接触磨损，提高了传动效率。

2.平稳传动。渐开线齿廓具有相对平滑的啮合传动特性，能够减小振动和冲击，使传动更加平稳。

3.轴向移动。渐开线齿廓的特点使得齿轮在转动过程中能够自动沿轴向方向进行微小的移动，可以自动适应齿轮间隙的变化。这样能够保证齿轮的啮合正常，并且减小了噪声和振动。

4.高承载能力。渐开线齿廓的啮合传动是通过多点接触来实现的，使得载荷能够均匀分布在齿面上，提高了齿轮的承载能力。

5.较小的齿根强度。由于渐开线齿廓的齿根圆的一部分构成了齿轮的齿槽，在齿根处可能出现较大的应力集中，降低了齿根的强度。因此在设计中需要合理选择齿廓参数，以确保齿轮的强度和可靠性。 6.减小中心距误差的影响。由于渐开线齿轮通过自动的轴向移动来适应齿间隙变化，可以减小中心距误差对齿轮啮合性能的影响，提高传动的准确性。

总之，渐开线齿廓的形成和啮合特点使得其广泛应用于各种机械传动中，能够实现平稳、高效、可靠的传动效果。

渐开线齿轮原理

一、引言

渐开线齿轮是一种常见的机械传动元件，它通过齿轮的啮合来传递动力和运动。渐开线齿轮原理的理解对于机械工程师和设计师来说至关重要。本文将介绍渐开线齿轮的原理及其应用。

二、渐开线齿轮的定义

渐开线齿轮是一种特殊形状的齿轮，其齿廓曲线为渐开线。渐开线齿轮的齿廓曲线具有独特的性质，使得齿轮的啮合更加平稳，传动效率更高。

三、渐开线齿轮的原理

1. 渐开线的定义：渐开线是一种特殊的曲线，其特点是在任意一点处的切线与该点到一个固定点的距离成正比。在渐开线齿轮中，齿廓曲线正是由这样的渐开线构成。

2. 渐开线齿轮的齿廓曲线：渐开线齿轮的齿廓曲线是由渐开线与圆弧段组成的。渐开线部分使得齿轮的啮合过程更加平稳，而圆弧段则用来实现齿轮的啮合。

四、渐开线齿轮的特点

1. 平稳的啮合：由于渐开线齿轮的齿廓曲线特殊，使得齿轮的啮合过程更加平稳，减小了齿轮的噪声和振动。

2. 高效的传动：渐开线齿轮的齿廓曲线使得齿轮的传动效率更高，能够减小能量损失，提高传动效率。

3. 大扭矩传递能力：渐开线齿轮由于齿廓曲线的特殊性质，使得齿轮的接触面积更大，从而增加了齿轮的扭矩传递能力。

五、渐开线齿轮的应用

1. 机械传动：渐开线齿轮广泛应用于各种机械传动系统中，如汽车变速器、工业机械等。其平稳的啮合特性和高效的传动性能使其成为理想的传动元件。

2. 纺织机械：渐开线齿轮在纺织机械中的应用也非常广泛。纺织机械中需要传递大扭矩和保持稳定的运动，渐开线齿轮能够满足这些要求。

3. 风力发电：在风力发电机组中，渐开线齿轮用于传递风力发电机的转动力和转速，保证风能转化为电能的高效率和稳定性。

六、总结

渐开线齿轮作为一种常见的机械传动元件，具有平稳的啮合特性、高效的传动性能和大扭矩传递能力。它在各种机械传动系统中得到广泛应用，如汽车变速器、工业机械、纺织机械和风力发电等领域。了解渐开线齿轮的原理和特点对于机械工程师和设计师来说非常重要，能够帮助他们设计出更加高效和稳定的机械传动系统。通过不断的研究和改进，渐开线齿轮的应用将得到进一步的拓展和发展。

渐开线齿轮范成原理实验

一、引言

渐开线齿轮是一种常用的机械传动元件，其具有传动效率高、噪音小、寿命长等优点，因此被广泛应用于各种机械设备中。而渐开线齿轮的制造则需要使用到范成工艺，本文将介绍渐开线齿轮范成原理及其实验方法。

二、渐开线齿轮基本原理

1. 渐开线齿轮的定义

渐开线齿轮是指在两个啮合的圆柱面上分别加工出一定数量的齿，使它们在啮合时能够传递运动和力量，并且在啮合时能够保持一个相对位置不变的机械元件。

2. 渐开线齿轮的特点

（1）传动效率高：由于渐开线齿轮的啮合过程中，每个齿都会逐渐进入和退出对应的凹槽中，因此能够保证传动过程中力的平稳转移，从而提高了传动效率。

（2）噪音小：由于渐开线齿轮在啮合时每个齿都会逐渐进入和退出对应的凹槽中，因此能够减少啮合时的冲击和振动，从而降低了噪音。

（3）寿命长：由于渐开线齿轮在啮合时每个齿都会逐渐进入和退出对应的凹槽中，因此能够减少啮合面的磨损和疲劳，从而延长了使用寿命。

3. 渐开线齿轮的范成原理

渐开线齿轮的制造需要使用到范成工艺，其基本原理是利用一定形状的刀具在工件表面上刻划出一定形状的凹槽或突起，以实现对工件表面形状的控制。在渐开线齿轮制造中，范成工艺主要用于控制齿廓曲线和啮合角等关键参数。

三、渐开线齿轮范成实验

1. 实验目的

通过实验掌握渐开线齿轮范成原理及其实验方法，并学会利用数控机床进行范成加工操作。

2. 实验器材

数控机床、直径为50mm、模数为2.5mm、压力角为20°的钢制圆柱体。

3. 实验步骤

（1）准备工作：将钢制圆柱体夹紧在数控机床上，并进行工件坐标系的设定。

（2）选择刀具：根据齿廓曲线的要求，选择合适的刀具。一般情况下，渐开线齿轮范成需要使用到渐开线滚刀。

（3）设定加工参数：根据实际情况，设定好加工速度、进给量、切削深度等加工参数。

（4）进行范成加工操作：根据实际需求，在数控机床上进行范成加工操作。在加工过程中需要注意保证刀具和工件之间的相对位置不变，以保证齿廓曲线和啮合角等关键参数的精度。
