旋喷桩施工质量保证措施
旋喷桩施工质量保证措施具体内容是什么，下面本店铺为大家解答。
1、钻机就位后，应进行水平和垂直校正，钻杆应与桩位一致，偏差应在10mm以内，以保证桩垂直度正确。
2、在旋喷过程中往往有一定数量的土粒随着一部分浆液沿注浆管壁冒出地面，如冒浆量小于注浆量25%，可视为正常现象，超过者或出现不冒浆时，应查明原因，采取相应的措施。通常冒浆量过大是有效喷射范围与注浆量不适应所致，可采取提高喷射压力，适当缩小喷嘴孔径，加快提升和旋喷速度等措施，来减小冒浆量；不冒浆大多是地层中有较大空隙所致，可采取在浆液中掺加适量的速凝剂，缩短固结时间或增大注浆量，填满空隙，再继续正常旋喷。
3、在插管摆喷过程中，要防止喷嘴被泥砂堵塞，水、气、浆、压力和流量必须符合设计值，一旦堵塞，要拔管清洗干净，再重新插管和摆喷。插管时应采取边射水边插，水压力控制在1MPa以内，高压水喷嘴要用塑料布包裹，以防泥土进入管内。
4、钻杆的旋转和提升应连续进行，不得中断；拆卸钻杆要保持钻杆伸入下节有100mm以上的搭接长度，以免桩体脱离。钻机发生故障，应停止提升钻杆和旋喷，以防断桩，并应立即检修排除故障；为提高桩的承载力，在桩底部1m范围内应适当增加旋喷时间。
第 2 页 共 2 页 5、旋喷桩应隔孔施工。
深圳市颐安投资集团有限公司
高压旋喷桩施工技术措施 文件编号
版本/修订
日期
1 / 10
高压旋喷桩施工技术措施
编制 邵强
审核 徐华兵
复核
审批
深圳市颐安投资集团有限公司
二零一四年六月十七日
深圳市颐安投资集团有限公司
高压旋喷桩施工技术措施 文件编号
版本/修订
日期
2 / 10 高压旋喷桩施工技术措施
1工艺特点
（1）施工机具设备简单，施工简便。
（2）具有较好的耐久性，且料源广阔，价格低廉。
（3）噪声小，无污染。
2适用范围
（1）受土层、土的粒度、土的密度、硬化剂粘性、硬化剂硬化时间影响小，可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、（亚粘土）、粉土（亚砂土）、砂土、黄土及人工填土中的素填土甚至碎石土等多种土层。
（2）可作为既有建筑和新建建筑的地基加固之用，也可作为基础防渗之用；可作为施工中的临时措施（如深基坑侧壁挡土或挡水、防水帷幕等），也可作为永久建筑物的地基加固、防渗处理。
（3）当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时，宜通过试验确定其适用性。
3工艺原理及设计要求
3.1加固原理
高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。
根据喷射方法的不同，喷射注浆可分为单管法、二重管法和三重管法。
单管法：单层喷射管，仅喷射水泥浆。
二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，冲击破坏土体。在高压浆液和它外圈环绕气流的共同作用下，破坏土体的能量显著增大，最后在土中形成较大的固结体。
三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中，喷嘴作旋转和提升运动，使水泥浆与土混合，在土中凝固，形成较大的固结体，其加固体直径可达2m。

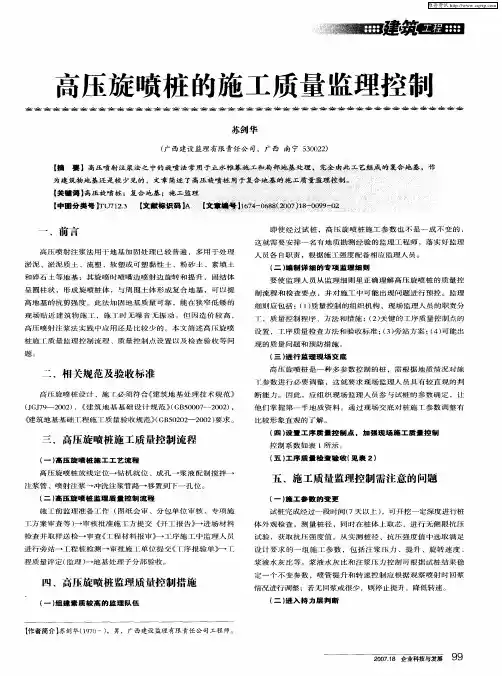

高压旋喷桩的施工质量监理控制
船船船船 船船船船船船船船船船船船嵌船船船船船船船船船船船船船船船船船船船船船船船船船船船船船船
苏剑华
（广西建设监理有限责任公司，广西南宁５３００２２）
【摘要】高压喷射注浆法之中的旋喷法常用于止水帷幕施工和局部地基处理 完全由此工艺组成的复合地基 作
为建筑物地基还是较少见的，文章简述了高压旋喷桩用于复合地基的施工质量监理控制亳
【关键词】高压旋喷桩 复合地基≥施工监理
【中翻分类号】Ｔ １２＿３ 【文献标识码】Ａ 【文章编号】１６７４囊ａ６８８（２Ｑｏ７）１ 臻０９９曩０２； ｉ
刖晶
高压喷射注浆法用于地基加固处理已较普遍，多用于处理
淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉砂土、素填土
和碎石土等地基；其旋喷时喷嘴边喷射边旋转和提升，固结体
呈圆柱状，形成旋喷桩体，与周围土体形成复合地基，可以提
高地基的抗剪强度。此法加固地基质量可靠，能在狭窄低矮的
现场贴近建筑物施工，施Ｔ时无噪音无振动。但因造价较高，
高压喷射注浆法实践中应用还是比较少的。本文简述高压旋喷
桩施：【质量监理控制流程、质量控制点设置以及检查验收等问
题。
二、相关规范及验收标准
高压旋喷桩设计、施 必须符合《建筑地基处理技术规范》
（ＪＧＪ７９－－２ｏｏ２），《建筑地基基础没计规范》（ＧＢ５０００７－－２００２），
健筑地基基础＿Ｔ程施工质量验收规范》（ＧＢ５０２０２－－２００２）要求。
三、高压旋喷桩施工质量控制流程
（一）高压旋喷桩施工工艺流程
高压旋喷桩放线定位一钻机就位、成孑Ｌ一浆液配制搅拌一
注浆管、喷射注浆一冲洗注浆管路一移置到下一孔位。
（二）高压旋喷桩监理质量控制流程
施Ｔ前监理准备工作（图纸会审、分包单位审核、专项施
Ｔ方案审查等）一审核批准施工方提交《开工报告》一进场材料
检查并取样送检一审查《１二程材料报审》一工序施工中监理人员
进行旁站一Ｔ程桩检测一审批施：Ｌ单位提交《Ｔ序报验单》一Ｔ

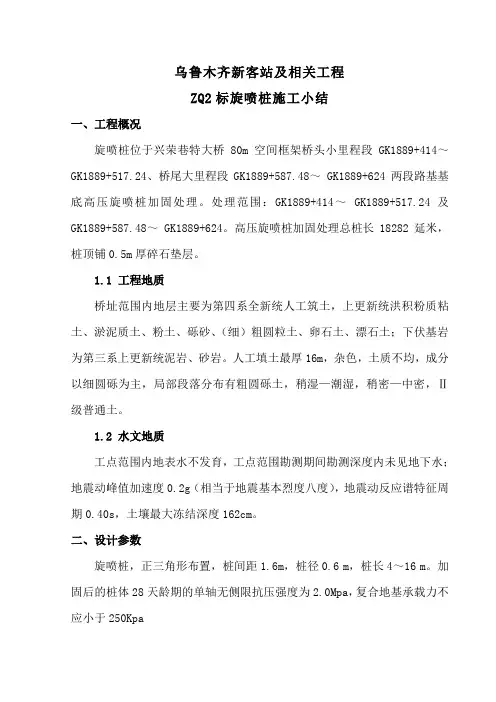

乌鲁木齐新客站及相关工程
ZQ2标旋喷桩施工小结
一、工程概况
旋喷桩位于兴荣巷特大桥80m空间框架桥头小里程段GK1889+414～
GK1889+517.24、桥尾大里程段GK1889+587.48～ GK1889+624两段路基基底高压旋喷桩加固处理。处理范围：GK1889+414～ GK1889+517.24及GK1889+587.48～ GK1889+624。高压旋喷桩加固处理总桩长18282延米，桩顶铺0.5m厚碎石垫层。
1.1 工程地质
桥址范围内地层主要为第四系全新统人工筑土，上更新统洪积粉质粘土、淤泥质土、粉土、砾砂、（细）粗圆粒土、卵石土、漂石土；下伏基岩为第三系上更新统泥岩、砂岩。人工填土最厚16m，杂色，土质不均，成分以细圆砾为主，局部段落分布有粗圆砾土，稍湿—潮湿，稍密—中密，Ⅱ级普通土。
1.2 水文地质
工点范围内地表水不发育，工点范围勘测期间勘测深度内未见地下水；地震动峰值加速度0.2g（相当于地震基本烈度八度），地震动反应谱特征周期0.40s，土壤最大冻结深度162cm。
二、设计参数
旋喷桩，正三角形布置，桩间距1.6m，桩径0.6 m，桩长4～16 m。加固后的桩体28天龄期的单轴无侧限抗压强度为2.0Mpa，复合地基承载力不应小于250Kpa 三、开竣工日期
根据实施性施工组织设计的工期要求，2014年4 月1日开始施工，
2014年5月20 日完成。
四、旋喷桩施工特点
(1) 施工机具设备简单，施工简便。
(2) 具有较好的耐久性，且料源广阔，价格低廉。
(3) 噪声小，无污染。
五、主要工程数量表
主要工程数量一览表
旋喷桩长 m 18282 桩径600mm
六、变更设计的原因、情况及次数
本工程无变更设计
七、施工组织情况
为适应本工程施工的需要，确保本工程质量、施工安全和工程进度，我单位将积极推行架子队管理模式，本工程施工队伍采用架子队的管理模式。由第二架子队负责组织具体工程项目的实施。
