变频主轴的工作原理

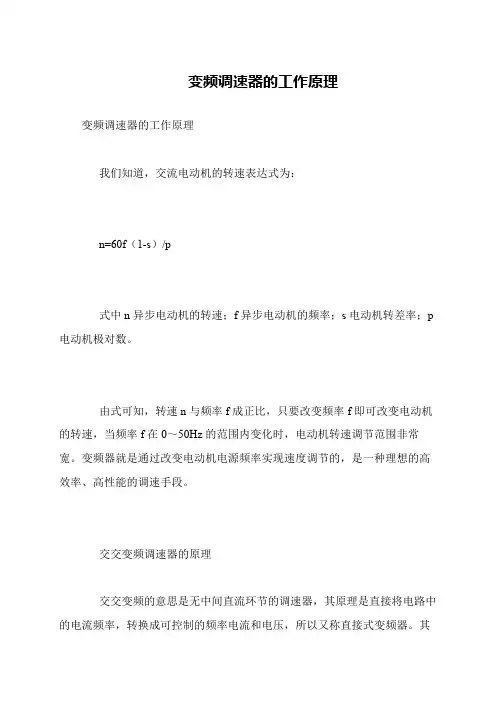

变频调速器的工作原理

变频调速器的工作原理

我们知道，交流电动机的转速表达式为：

n=60f（1-s）/p

式中n异步电动机的转速；f异步电动机的频率；s电动机转差率；p

电动机极对数。

由式可知，转速n与频率f成正比，只要改变频率f即可改变电动机

的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常

宽。变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高

效率、高性能的调速手段。

交交变频调速器的原理

交交变频的意思是无中间直流环节的调速器，其原理是直接将电路中

的电流频率，转换成可控制的频率电流和电压，所以又称直接式变频器。其

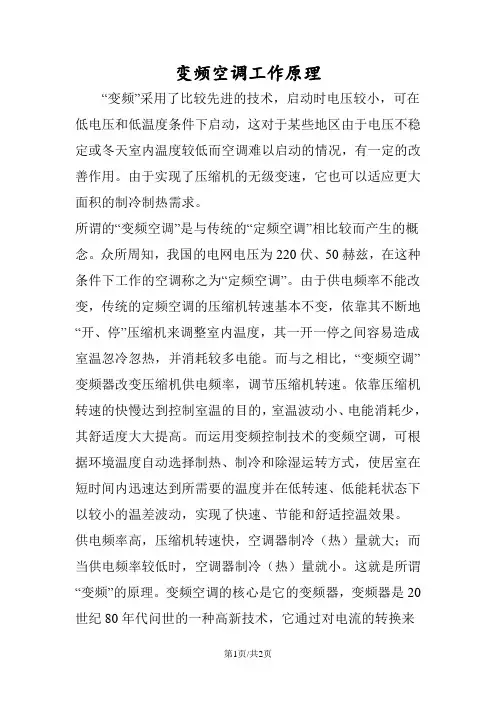

第1页/共2页 变频空调工作原理

“变频”采用了比较先进的技术，启动时电压较小，可在低电压和低温度条件下启动，这对于某些地区由于电压不稳定或冬天室内温度较低而空调难以启动的情况，有一定的改善作用。由于实现了压缩机的无级变速，它也可以适应更大面积的制冷制热需求。

所谓的“变频空调”是与传统的“定频空调”相比较而产生的概念。众所周知，我国的电网电压为220伏、50赫兹，在这种条件下工作的空调称之为“定频空调”。由于供电频率不能改变，传统的定频空调的压缩机转速基本不变，依靠其不断地“开、停”压缩机来调整室内温度，其一开一停之间容易造成室温忽冷忽热，并消耗较多电能。而与之相比，“变频空调”变频器改变压缩机供电频率，调节压缩机转速。依靠压缩机转速的快慢达到控制室温的目的，室温波动小、电能消耗少，其舒适度大大提高。而运用变频控制技术的变频空调，可根据环境温度自动选择制热、制冷和除湿运转方式，使居室在短时间内迅速达到所需要的温度并在低转速、低能耗状态下以较小的温差波动，实现了快速、节能和舒适控温效果。

供电频率高，压缩机转速快，空调器制冷（热）量就大；而当供电频率较低时，空调器制冷（热）量就小。这就是所谓“变频”的原理。变频空调的核心是它的变频器，变频器是20世纪80年代问世的一种高新技术，它通过对电流的转换来第2页/共2页 实现电动机运转频率的自动调节，把50Hz的固定电网频率改为30至130Hz的变化频率，使空调完成了一个新革命。同时，还使电源电压范围达到142V至270V，彻底解决了由于电网电压的不稳定而造成空调器不能正常工作的难题。变频空调每次开始使用时，通常是让空调以最大功率、最大风量进行制热或制冷，迅速接近所设定的温度。由于变频空调通过提高压缩机工作频率的方式，增大了在低温时的制热能力，最大制热量可达到同、同级别空调器的1．5倍，低温下仍能保持良好的制热效果。此外，一般的分体机只有四档风速可供调节，而变频空调器的室内风机自动运行时，转速会随压缩机的工作频率在12档风速范围内变化，由于风机的转速与空调器的能力配合较为合理，实现了低噪音的宁静运行。当空调高功率运转，迅速接近所设定的温度后，压缩机便在低转速、低能耗状态运转，仅以所需的功率维持设定的温度。这样不但温度稳定，还避免了压缩机频繁地开开停停所造成的对寿命的衰减，而且耗电量大大下降，实现了高效节能。

变频电源工作原理指导老师：欧阳华斯电源答辩人：单进单出变频电源技术参数型号（OYHS）OYHS-98005OYHS-9801OYHS-9802OYHS-9803OYHS-9805OYHS-9810OYHS-9815OYHS-9820OYHS-9830输出容量（KVA）0.5KVA1KVA2KVA3KVA5KVA10KVA15KVA20KVA30KVA电路方式IGBT/SPWM脉宽调制方式交流输入相数单相波形SINEWAWE电压220V±15%频率波动范围50HZor60HZ±10%功率因数﹥0.9交流输出相数单相波形SINEWAVE低档电压0-150V高档电压0-300V频率60HZ，50HZ，40-499.9HZ连续可调频率稳定率≤0.01%低档最大电流（0-150V）（A）4.2A8.4A16.8A25A41.6A83.3A125A166.7A250A高档最大电流（150-300V）（A）2.1A4.2A8.4A12.5A20.8A41.7A62.5A83.3A125A整机性能电源稳压率﹤1%负载稳压率﹤1%波形失真度﹤2%效率﹥90%反应时间≤2ms波峰因子3：1保护装置具有过压，过流，超载，输入欠压，过高温，短路等多重保护显示显示介面数位式LED显示电压4位数，数位电压表，解析度0.1V电流4位数，数位电流表，解析度0.1A功率4位数，数位瓦特表频率4位数，数位频率表环境及其它冷却装置高速变频风扇冷却，强制冷风工作温度-10℃to50℃相对湿度0～90%（非凝结状态）海拔高度≤1500m重量（KG）2123456070150180230350尺寸(H*D*W）mm180*500*430600*530*350790*650*350850*650*5001100*750*550注：1以上尺寸不含脚输高度2可根据顾客要求规格特别定制3本公司产品规格不断研发改进,规格若有变更,恕不另行通知

. .

.页脚 电主轴的工作原理

目前，随着电气传动技术（变频调速技术、电动机矢量控制技术等）的迅速发展和日趋完善，高速数控机床主传动系统的机械结构已得到极大的简化，基本上取消了带轮传动和齿轮传动。机床主轴由装式电动机直接驱动，从而把机床主传动链的长度缩短为零，实现了机床的“零传动”。这种主轴电动机与机床主轴“合二为一”的传动结构形式，使主轴部件从机床的传动系统和整体结构中相对独立出来，因此可做成“主轴单元”，俗称“电主轴”(ElectricSpindle,Motor Spindle)。由于当前电主轴主要采用的是交流高频电动机，故也称为“高频主轴”（High FrequencySpindle)。由于没有中间传动环节，有时又称它为“直接传动主轴”（Direct Drive Spindle)。

电主轴的优点

电主轴具有结构紧凑、重量轻、惯性小、振动小、噪声低、响应快等优点，而且转速高、功率大，简化机床设计，易于实现主轴定位，是高速主轴单元中的一种理想结构。

电主轴轴承采用高速轴承技术，耐磨耐热，寿命是传统轴承的几倍。

产品特性

高转速、高精度、低噪音、圈带锁口的结构更适合喷雾润滑。

主要用途

数控机床 ●机电设备

微型电机 ●压力转子

步进电机 . .

.页脚 电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术电主轴是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它与直线电机技术、高速刀具技术一起，将会把高速加工推向一个新时代。电主轴是一套组件，它包括电主轴本身及其附件：电主轴、高频变频装置、油雾润滑器、冷却装置、置编码器、换刀装置。
