通信电源施工方案

第1篇

一、项目背景

随着通信技术的飞速发展，通信电源系统在通信网络中扮演着至关重要的角色。为确保通信设备的正常运行，提高通信服务质量，本项目旨在为某通信基站建设一套稳定、可靠的通信电源系统。本方案旨在详细阐述通信电源工程施工的流程、技术要求、质量控制及安全管理措施。

二、施工范围及内容

1. 施工范围：通信电源系统包括电源设备、输电线路、配电设备、保护设备、接地设备等。

2. 施工内容：

（1）电源设备安装：包括变压器、整流器、逆变器、UPS、蓄电池等设备的安装。

（2）输电线路敷设：包括电缆、光缆等输电线路的敷设。

（3）配电设备安装：包括配电柜、开关、保护装置等设备的安装。

（4）保护设备安装：包括过载保护、短路保护、漏电保护等设备的安装。

（5）接地设备安装：包括接地网、接地棒等设备的安装。

（6）系统调试与验收。

三、施工准备

1. 技术准备：熟悉施工图纸、技术规范，掌握通信电源系统施工工艺及质量标准。

2. 材料准备：按照设计要求，准备各类电源设备、输电线路、配电设备、保护设备、接地设备等。

3. 人员准备：组织施工队伍，明确各岗位人员职责，进行技术培训和安全教育。

4. 施工机具准备：准备施工所需的各类机具、设备，确保施工顺利进行。

四、施工工艺

1. 电源设备安装： （1）变压器安装：按照设计要求，将变压器放置在基础垫铁上，调整水平，紧固螺栓，连接进出线。

（2）整流器、逆变器、UPS安装：按照设备说明书，将设备安装在机柜中，连接电源线和输出线。

（3）蓄电池安装：按照设计要求，将蓄电池安装在蓄电池室，连接充电器和放电保护装置。

2. 输电线路敷设：

（1）电缆敷设：按照设计要求，将电缆敷设至设备机房，连接电源设备和配电设备。

（2）光缆敷设：按照设计要求，将光缆敷设至设备机房，连接通信设备。

3. 配电设备安装：

（1）配电柜安装：按照设计要求，将配电柜安装在配电室内，连接进出线。

第1篇

一、项目背景

随着我国经济的快速发展，电力行业对通信技术的需求日益增长。电力通信作为电力系统的重要组成部分，其稳定性和可靠性对电力系统的安全运行至关重要。本方案旨在为电力通信施工提供一套科学、合理、高效的施工方案，确保电力通信系统的建设质量，提高电力系统的运行效率。

二、施工目标

1. 确保电力通信系统的稳定性和可靠性，满足电力系统的通信需求。

2. 优化电力通信网络结构，提高通信速率和传输质量。

3. 降低施工成本，提高施工效率。

4. 确保施工安全，避免对环境和电力系统造成影响。

三、施工范围

1. 电力通信设备安装：包括通信设备、传输设备、交换设备等。

2. 电力通信线路施工：包括架空线路、地下电缆、光纤线路等。

3. 电力通信配套设施建设：包括机房、基站、电源、接地等。

四、施工准备

1. 技术准备

（1）收集相关资料，了解电力通信系统的设计要求、技术规范和施工标准。

（2）组织施工人员进行技术培训，确保施工人员掌握相关技术知识。

（3）制定施工方案，明确施工流程、施工工艺和质量要求。

2. 物料准备

（1）根据施工图纸和工程量，采购所需的通信设备、线路、配套设施等物料。

（2）对物料进行检验，确保其质量符合国家标准。

3. 人员准备 （1）组建施工队伍，明确各岗位人员的职责和权限。

（2）进行人员分工，确保施工过程中各环节有序进行。

4. 施工现场准备

（1）进行施工现场勘察，了解现场环境、地形地貌、地质条件等。

（2）对施工现场进行平整、排水、供电等基础工作。

（3）制定应急预案，确保施工过程中发生意外情况时能够及时应对。

五、施工流程

1. 通信设备安装

（1）根据施工图纸，确定设备安装位置。

（2）进行设备安装，确保设备安装牢固、可靠。

（3）进行设备调试，确保设备运行正常。

2. 电力通信线路施工

（1）根据设计要求，选择合适的线路类型。

（2）进行线路敷设，确保线路平直、整齐。

第1篇

一、工程概况

本工程为某地区通信网络建设的一部分，主要包括光纤通信线路的敷设、通信设备的安装调试以及基站的建设。工程旨在提高该地区的通信质量，满足日益增长的通信需求。以下是详细的施工方案。

二、施工准备

1. 施工组织

成立施工项目组，负责整个工程的规划、组织、协调和监督工作。项目组成员包括项目经理、技术负责人、施工队长、安全员等。

2. 施工图纸及技术资料

收集并审核施工图纸，确保图纸的完整性和准确性。同时，收集相关技术资料，包括设备说明书、施工规范、质量标准等。

3. 人员培训

对施工人员进行专业技能培训，包括施工工艺、安全操作规程、质量标准等，确保施工人员具备相应的技能和素质。

4. 材料设备准备

根据工程量清单，采购所需材料，包括光纤、电缆、接续设备、通信设备等。同时，准备施工工具和设备，如挖掘机、敷设机、测试仪等。

5. 施工现场准备

对施工现场进行勘察，了解地形地貌、地下管线情况等。根据勘察结果，制定施工方案，包括施工路线、临时设施等。

三、施工方案

1. 光纤通信线路敷设

（1）施工路线：根据设计图纸，确定光缆敷设路线，确保线路安全、可靠、经济。

（2）挖沟：采用人工或机械挖沟，沟深根据设计要求，沟底平整，无杂物。 （3）光缆敷设：采用人工或机械敷设光缆，确保光缆平直、无扭曲。

（4）光缆接续：按照规范进行光缆接续，确保接续质量。

（5）测试：敷设完成后，对光缆进行测试，确保光缆性能符合设计要求。

2. 通信设备安装调试

（1）设备检查：对设备进行检查，确保设备完好无损。

（2）设备安装：按照设备说明书和施工规范进行安装，确保设备安装牢固、位置正确。

（3）调试：对设备进行调试，确保设备运行正常。

（4）测试：调试完成后，对设备进行测试，确保设备性能符合设计要求。

3. 基站建设

（1）选址：根据设计要求，选择合适的基站位置，确保基站覆盖范围满足设计要求。

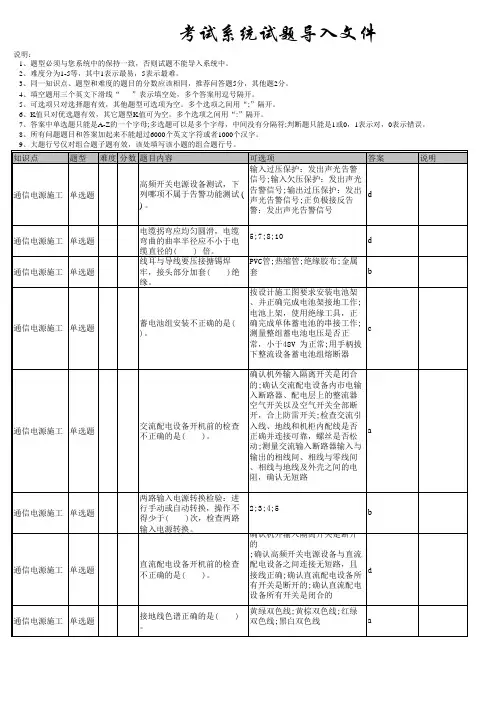

知识点题型难度分数题目内容可选项答案说明

通信电源施工单选题高频开关电源设备测试，下

列哪项不属于告警功能测试 (

) 。输入过压保护：发出声光告警

信号;输入欠压保护：发出声光

告警信号;输出过压保护：发出

声光告警信号;正负极接反告

警：发出声光告警信号d

通信电源施工单选题电缆拐弯应均匀圆滑，电缆

弯曲的曲率半径应不小于电

缆直径的( ) 倍。5;7;8;10d

通信电源施工单选题线耳与导线要压接搪锡焊

牢，接头部分加套( )绝

缘。PVC管;热缩管;绝缘胶布;金属

套b

通信电源施工单选题蓄电池组安装不正确的是(

)。按设计施工图要求安装电池架

、并正确完成电池架接地工作;

电池上架，使用绝缘工具，正

确完成单体蓄电池的串接工作;

测量整组蓄电池电压是否正

常，小于48V 为正常;用手柄拔

下整流设备蓄电池组熔断器c

通信电源施工单选题交流配电设备开机前的检查

不正确的是( )。确认机外输入隔离开关是闭合

的;确认交流配电设备内市电输

入断路器、配电层上的整流器

空气开关以及空气开关全部断

开，合上防雷开关;检查交流引

入线、地线和机柜内配线是否

正确并连接可靠，螺丝是否松

动;测量交流输入断路器输入与

输出的相线间、相线与零线间

、相线与地线及外壳之间的电

阻，确认无短路a

通信电源施工单选题两路输入电源转换检验：进

行手动或自动转换，操作不

得少于( )次，检查两路

输入电源转换。2;3;4;5b

通信电源施工单选题直流配电设备开机前的检查

不正确的是( )。确认机外输入隔离开关是断开

的

;确认高频开关电源设备与直流

配电设备之间连接无短路，且

接线正确;确认直流配电设备所

有开关是断开的;确认直流配电

设备所有开关是闭合的d

通信电源施工单选题接地线色谱正确的是( )

。黄绿双色线;黄棕双色线;红绿

双色线;黑白双色线a考试系统试题导入文件

说明： 1、题型必须与您系统中的保持一致，否则试题不能导入系统中。 2、难度分为1-5等，其中1表示最易，5表示最难。 3、同一知识点、题型和难度的题目的分数应该相同，推荐问答题5分，其他题2分。 4、填空题用三个英文下滑线“___”表示填空处，多个答案用逗号隔开。 5、可选项只对选择题有效，其他题型可选项为空。多个选项之间用“;”隔开。 6、K值只对优选题有效，其它题型K值可为空。多个选项之间用“:”隔开。 7、答案中单选题只能是A-Z的一个字母;多选题可以是多个字母，中间没有分隔符;判断题只能是1或0，1表示对，0表示错误。 8、所有问题题目和答案加起来不能超过6000个英文字符或者1000个汉字。 9、大题行号仅对组合题子题有效，该处填写该小题的组合题行号。
