rlc串联电路的谐振实验报告

rlc串联电路实验报告

篇一：RLC串联谐振电路。实验报告

二、RLC串联谐振电路 目的及要求：（1）设计电路（包括参数的选择）

（2）不断改变函数信号发生器的频率，测量三个元件两端的电压，

以验证幅频特性

（3）不断改变函数信号发生器的频率，利用示波器观察端口电压与

电流相位,以验证发生谐振时的频率与电路参数的关系

（4）用波特图示仪观察幅频特性

（5）得出结论进行分析并写出仿真体会。

二阶动态电路的响应（RLC串联）

可用二阶微分方程描述的电路成为二阶电路。此电路在输入为零值时的响应称为零输入相应，在零值初始条件下的响应称为零状态响应。 欠阻尼情况下的衰减系数? 为：??R

.

2L

.

其震荡频率?

d为：?d?；

RLC串联谐振电路条件是：电压U与电流I同相。

z?R?jX?R?j(?L?

1

1

?C

);

当?L?

?C

时，谐振频率为f?f0?

1;

在电路参数不变的情况下，可调整信号源的频率使电路产生串联谐振；在信号源频率不变的情况下，改变L或C使电路产生串联谐振是。电路的频率特性，电路的电流与外加电压角频率的关系称为电流的幅频特性。

串联谐振电路总阻抗Z=R，其值最小，如电源电压不变，回路电流I=U/R，其值最大；改变信号源的频率时，可得出电流与频率的关系曲线；

三.设计原理：

一个优质电容器可以认为是无损耗的（即不计其漏电阻），而一个实际线圈通常具有不可忽略的电阻。把频率可变的正弦交流电压加至电容器和线圈相串联的电路上。

若R、L、C和U的大小不变，阻抗角和电流将随着信号电压频率的改变而改变，这种关系称之为频率特性。当信号频率为

f=f0?现象，且电路具有以下特性：

（1）电路呈纯电阻性，所以电路阻抗具有最小值。 （2）I=I。=U/R

即电路中的电流最大，因而电路消耗的功率最大。同时线圈磁场和电容电

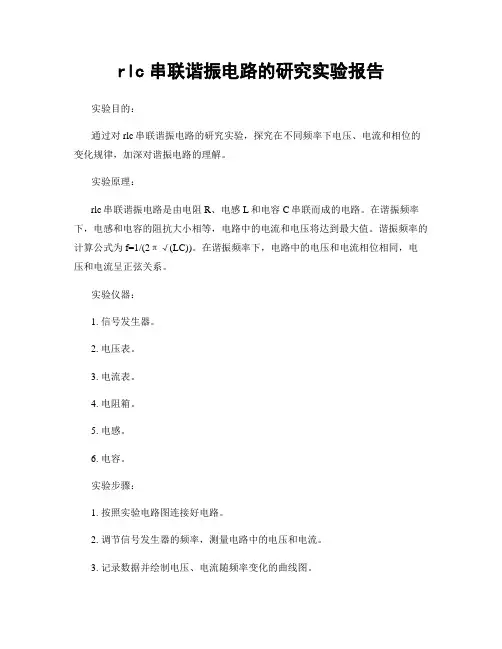

rlc串联谐振电路的研究实验报告

实验目的：

通过对rlc串联谐振电路的研究实验，探究在不同频率下电压、电流和相位的变化规律，加深对谐振电路的理解。

实验原理：

rlc串联谐振电路是由电阻R、电感L和电容C串联而成的电路。在谐振频率下，电感和电容的阻抗大小相等，电路中的电流和电压将达到最大值。谐振频率的计算公式为f=1/(2π√(LC))。在谐振频率下，电路中的电压和电流相位相同，电压和电流呈正弦关系。

实验仪器：

1. 信号发生器。

2. 电压表。

3. 电流表。

4. 电阻箱。

5. 电感。

6. 电容。

实验步骤：

1. 按照实验电路图连接好电路。

2. 调节信号发生器的频率，测量电路中的电压和电流。

3. 记录数据并绘制电压、电流随频率变化的曲线图。 4. 分析实验数据，得出结论。

实验结果：

通过实验测量和数据处理，我们得到了以下实验结果：

1. 当信号发生器的频率逐渐接近谐振频率时，电路中的电压呈现出明显的增大趋势，最后达到最大值。

2. 在谐振频率下，电路中的电流也达到最大值，且电压和电流的相位相同。

3. 在谐振频率上下，电路中的电压和电流均呈现出振荡变化，但相位差逐渐增大。

实验分析：

根据实验结果，我们可以得出以下结论：

1. 在rlc串联谐振电路中，当频率接近谐振频率时，电路中的电压和电流都会达到最大值。

2. 在谐振频率下，电路中的电压和电流相位相同，呈正弦关系。

3. 谐振电路的谐振频率与电感和电容的数值有关，频率与电感成反比，与电容成正比。

实验总结：

通过本次实验，我们深入了解了rlc串联谐振电路的工作原理和特性。在实验中，我们通过测量电路中的电压和电流随频率变化的规律，验证了谐振电路的谐振特性。同时，我们也掌握了在实验中使用信号发生器、电压表、电流表等仪器的操作方法，提高了实验操作能力。 总之，本次实验为我们进一步学习电路谐振提供了宝贵的实践经验，也为我们今后的学习和科研工作打下了坚实的基础。愿我们在今后的学习和实践中能够不断提高自己的实验能力，更好地应用所学知识。

第1篇

一、实验目的

1. 理解谐振电路的基本原理，包括谐振频率、品质因数等概念。

2. 学习如何通过实验方法测定RLC串联电路的幅频特性曲线。

3. 掌握通过实验获得谐振频率的方法，并理解电路通频带、品质因数的意义及其测定方法。

二、实验原理

谐振电路是一种特殊的电路，当电路中的电感L、电容C和电阻R三者满足特定条件时，电路会表现出特殊的频率响应特性。在RLC串联电路中，当正弦交流信号的频率改变时，电路中的感抗XL和容抗XC随之变化，电路中的电流也会随之变化。

1. 谐振现象：当电路的感抗XL和容抗XC相等且方向相反时，电路发生谐振。此时，电路的阻抗模最小，电路呈现纯阻性，电流达到最大值，且与输入电压同相位。谐振频率f0由以下公式给出：

\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]

2. 品质因数Q：品质因数Q是衡量谐振电路性能的重要参数，它反映了电路的储能效率和选择性。品质因数Q的计算公式为：

\[ Q = \frac{\omega_0L}{R} \]

其中，ω0是谐振角频率，L是电感，R是电阻。

3. 通频带：通频带是谐振曲线的频率范围，它决定了电路的选择性。通频带宽度Δf可以由以下公式计算：

\[ \Delta f = \frac{f_m - f_n}{2} \]

其中，fm是谐振频率，fn是下限截止频率。

三、实验仪器与器材

1. 双踪示波器

2. 函数信号发生器

3. 电阻箱 4. 电感线圈

5. 电容器

6. 精密电压表

7. 连接线

四、实验步骤

1. 搭建电路：根据实验原理图搭建RLC串联电路，将电感线圈、电容器和电阻箱按照电路图连接好。

2. 设置信号发生器：将函数信号发生器设置为正弦波输出，频率从低到高逐渐增加。

3. 测量电压：使用精密电压表测量电阻R上的电压，并记录不同频率下的电压值。

4. 绘制幅频特性曲线：以频率为横坐标，电压有效值为纵坐标，绘制幅频特性曲线。

RLC串联电路的谐振特性研究实验报告.doc

实验目的：

1. 了解RLC串联电路的工作原理及其谐振特性；

2. 掌握测量RLC串联电路谐振频率和谐振带宽的方法。

实验仪器：

1. RLC串联电路实验箱；

2. 信号源；

3. 示波器。

实验原理：

RLC串联电路是由电阻、电感和电容串联形成的电路，它可以产生共振现象。当其频率为共振频率时，电路中流过电流的大小取决于电路中的电感和电容。此时，电路呈现出很高的阻抗，电流最大。

谐振频率 f0 由以下公式给出：

f0 = 1 / (2π√LC)

其中，L 为电路中的电感，C 为电路中的电容。

Z0 = R + j(XL - XC)

谐振带宽 BW 的计算公式为：

BW = Δf = f2 - f1

其中，f1 和 f2 分别为电路总阻抗等于 Z0/√2 时的频率。

实验步骤：

1. 连接实验电路：将电阻、电感和电容串联起来，组成 RLC 串联电路，并连接信号源和示波器。

2. 设置信号源：将信号源的频率调节旋钮设置到最小值，同时将信号源电压调节旋钮调整到最大值。 3. 测量谐振频率：将示波器调节到 X-Y 模式，然后调节信号源频率调节旋钮，逐渐增大频率，直到示波器屏幕上显示出一个正弦波。此时，记录下示波器显示的频率值，即为电路的谐振频率 f0。

实验结果：

1. 在本次实验中，使用的电阻、电感和电容的值分别为：R = 1kΩ，L = 10mH，C =

0.1μF。

2. 在逐渐增大信号源频率的过程中，当频率达到 2231 Hz 时，电路中开始出现正弦波，此时记录下的频率值即为电路的谐振频率 f0。

3. 继续增大信号源频率，当频率达到 2358 Hz 时，电路总阻抗等于 Z0/√2 时，记录下此时信号源频率调节旋钮的读数。
