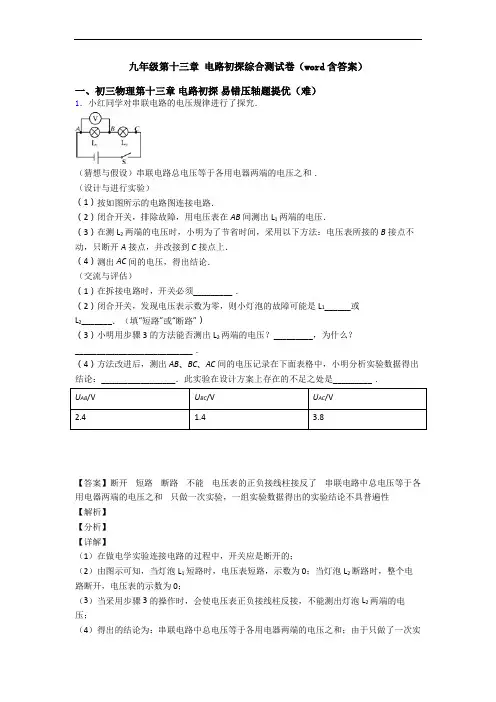

一、初三物理第十三章 电路初探 易错压轴题提优（难）

1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；

(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；

(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；

(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？请说明理由。答：______；理由：______；

(5)测出AB、BC、AC之间的电压，记录在图表格中。根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此结论存在的不足之处是：______。

UAB/V UBC/V UAC/V

3.1 1.4 4.5

【答案】机械调零 不相同 2.0 电压表换用0~3V量程，重做实验 不正确 电压表正负接线柱接反 实验存在偶然性，需多测几组数据

【解析】

【分析】

【详解】

(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

2．在探究“并联电路干路电流与支路电流的关系”时：

(1)如果有3个电阻123RRR、、，对阻值的要求是：__________。

A三个电阻的阻值都相等

B．三个电阻的阻值可以有两个相等

C．三个电阻的阻值都不相等

(2)小明的实验记录如表格，请把第二次和第三次所用电阻填入表中：

（________）

次数 所用电阻 支路电流I1/A 支路电流I2/A 干路电流I/A

1 R1、R2

2

3

(3)如果某次实验第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是________。

A．始终用小量程测支路和干路电流

B．始终用大量程测支路和干路电流

C．用小量程测支路，用大量程测干路

(4)如果在第3次时所用电流表发生故障，换了一块表，则_________。

A．前两次的也不要了，全部重新测量

B．只把第3次数据重新测量

【答案】C 1R 、3R ；2R 、3R C A

【解析】

【详解】

(1)[1]实验为了得到普遍规律实验中使用三个电阻的阻值都不相等，故选C。

(2)[2]由表可知，本实验电路只有两条支路，每次只能选择两个不同的电阻进行实验，所以第二次实验用电阻R1和R3，第三次实验用电阻R2和R3。

(3)[3]电流表的小量程为0～0.6A，大量程为0～3A，为了安全干路用大量程，为了精确支路用小量程，故选C。

(4)[4]因每个电流表的误差不同，所以前两次的也不要了，全部重新测量，故选A。

3．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其

实，有时只要思考一下，拆除或改接某些导线就能解决问题。如图是某同学连接的电路：

（1）如果合上开关，将出现_____现象（选填“断路”或“短路”）。除了两只灯都不亮以外，还可能造成烧坏电池和____的不良后果；

（2）对于这个电路，只须去掉一根导线，就能成为两灯串联的正确电路。去掉的导线是__________；

（3）仍对这个电路，只须改动一个连接点，就能成为两灯并联的正确电路。改动的方法是_________。

【答案】短路 电流表 c 将导线e的F接点改接C（或E）接点

【解析】

【详解】

(1)[1]从图中可以看到，当合上开关时，电流从电源正极流出，流过开关，流到灯L1的D端，这时电流不会流过灯泡L1，从灯L1的D端流到灯L2的F端，不会流过灯L2，最后经过电流表回负极，这情况下会出现短路现象；

[2]这短路的情况下，电流会很大，会烧坏电池和电流表；

(2)[3]需要两灯串联，假设去掉的导线是c，那么当合上开关时，电流从电源正极流出，流过开关，流过灯L1，再流过灯L2，最后流过电流表回负极，这时两灯是串联的，这种情况符合题意，所以去掉的导线是c；

(3)[4]假设把导线e的F接点改接C（或E）接点，这时灯L1和灯L2的两端分别连在一起，再接入电路，这是并联电路，这种情况符合题意，所以改动的方法是将导线e的F接点改接C（或E）接点。

4．在“探究串、并联电路电流的特点”的实验中：

（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。线路连接正确后，再次闭合开关S，此时，灯L1较亮，灯L2较暗。你认为通过灯L1中的电流_____（大于/小于/等于）通过灯L2中电流。

（2）为了验证你的判断是否正确，如果给你一个电流表，如何进行实验验证？验证方案：_____；如果要求不增加任何其他器材的情况下，如何设计实验验证？验证方案：_____。

（3）当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小红用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC间电压为0．则电路故障可能是_____。

A．L1断路 B．L1短路 C．L2断路 D．L2短路

（4）排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是_____。

（5）接着小红继续探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如丙所示的电路。

① 闭合开关后，电流表A、A2的示数如图丁所示，则：灯L1中的电流为_____A；灯L2中的电流为_____A。

② 在某次操作中，小红闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？说出两例_____；_____。

【答案】电流表正负接线柱接反了 等于 见解析 见解析 A 换用不同规格的灯泡多次测量 0.54 0.46 两个电流表的量程不一样 灯L1的灯丝断了

【解析】

【详解】

(1)[1]小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是电流表正负接线柱接反了；

[2]根据串联电路电流的规律，通过灯L1中的电流等于通过灯L2中电流；

(2)[3]为了验证猜想是否正确，如果给出一个电流表，则可以：断开开关，将电流表接在A处，闭合开关，记下电流表示数；重复上面的步骤，将电流表分别接在B、C处，比较各处的电流大小；

[4]如果不增加任何其他器材，则可以：对换原电路中灯L1、L2的位置，闭合开关，再次观察比较两灯泡的亮度：若L2比L1亮，则猜想正确，若仍是L1比L2亮，则猜想不正确；

(3)[5]当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数，说明电路中有断路故障；用电压表进行检测时，测得AC间电压为3V，说明开关没有断路、电源是完好的；测得AB间电压为3V，说明此时电压表通过L2与电源两极相连，则L2没有断路；测得BC间电压为0，说明此时电压表不能与电源两极相连，则L1断路了；故选A；

(4)[6]排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是换用不同规格的灯泡多次测量；

(5)[7]由丙图可知，电流表A1测灯泡L1的电流，电流表A2测灯泡L2的电流，电流表A测的是干路电流；闭合开关后，电流表A、A2的示数如图丁所示，由并联电路的电流特点可

知，A的示数应大于A2的示数，但图中电流表A的偏转角度较小，所以电流表A的量程是0～3A，电流表A2的量程是0～0.6A；则由丁图可知电流表A的示数（干路电流）是1A，电流表A2的示数（灯L2中的电流）是0.46A，则灯L1中的电流为

12-1A-0.46A0.54AIII

[8]电流表A、A2的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样；原因之二可能是灯L1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同。

5．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程。用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的。请你说出他出现错误的原因：_________________。实际电压应是_____V。他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：

实验次数 A处的电流IA B处的电流IB C处的电流IC

1 0.10 0.12 0.22

2 0.20 0.24 0.44

3 0.40 0.48 0.88

（1）表格设计存在一个不足之处，是________，通过对上面数据的分析，可以得出是______。

（2）测量三次的目的是_____，在这次实验中他是通过采用_____（填“改变电源电压”或“更换不同规格的小灯泡”）的方法改变电流的大小从而进行三次实验。

（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： _____。

【答案】看错了电压表量程 2 电流没有单位 并联电路干路中的电流等于各支路电流之和 避免偶然性，使结论更具有普遍性 改变电源电压 使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流

【解析】

【详解】

出错的原因是接的小量程却按大量程读数，电源由两节干电池组成，电源电压最高是3 V，电压表示数不可能超过3 V，电压表大量程分度值是0.5 V，小量程分度值是0.1 V，大量程是小量程的5倍，电压表读数10 V是弄错了量程造成的，把小量程当做大量程了，因此正确读数是2 V；
