NTC热敏电阻温度传感器

NTC TEMPERATURE SENSORS

广东肇庆风华电子工程开发有限公司 GUANG DONG ZHAO QING FNEG HUA ELECTRONIC ENGINEERING R&D CO.，LTD

1 NTC热敏电阻温度传感器

NTC TEMPERATURE SENSORS

■特性 FEATURES

·高精度、高稳定性

High precision and high stability

·响应快速

Quick temperature response

·优良的抗热冲击性

Resistant to heat shock

·耐湿性能优良

Moisture resistant

·高科技批量化生产保证了产品的高品质和高稳定性

Excellent quality and high stability by high technical mass production

■ 用途 APPLICATIONS

·各种空调机、电冰箱、热水器、微波炉等的温度检测

Temperature test in all kinds of air-condition,refrigerator,hot boiler,microwave

oven.

■ 型号命名 PART NUMBERING FH - CWF ××× × ×××× × × / ×××× ×

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

① 风华公司标示记号 Fenghua Electronics Engineering R&D CO.,LTD.code ② NTC热敏电阻温度传感器标示符号 NTC temperature sensors code ③ 公称电阻值 为25度时的数值 单位为欧姆 Rated zero-power resistance（R25） unit:Ω 前两位数字表示电阻值的有效数字，第三位数字表示其后零的个数。 The first two are significant figure of resistance and the third one expresses number of following zeros ④ 电阻值公差符号（%） Tolerance of R25（%）

记号Code E F G H J X 电阻值公差 Tolerance of R25 ±0.5 ±1.0 ±2.0 ±3.0 ±5.0 特殊公差 Specific tolerance ⑤ B值常数记号 B value Code ⑥ B值公差符号（%）Tolerance of B value（%）

记号Code E F G H J X B值公差 Tolerance of B ±0.5 ±1.0 ±2.0 ±3.0 ±5.0 特殊公差 Specific tolerance

⑦ 计算B值温度代码 B value Temperature Code

记号Code A B C D E F G H M N 两温度点 25/5025/ 85 0/25 0/50 0/1000/8025/100-18/25 -20/25 5/25⑧ 器件的长度标示记号 单位为毫米 Length of the sensor unit:mm ⑨ 器件头外型标示记号Termination shape code

记号Code C E

外型 Termination shape 铜壳灌封型 Copper shell 环氧树脂包封型 Epoxy Resin

广东肇庆风华电子工程开发有限公司 GUANG DONG ZHAO QING FNEG HUA ELECTRONIC ENGINEERING R&D CO.，LTD 2 NTC热敏电阻温度传感器

NTC TEMPERATURE SENSORS

■ 外形尺寸 APPEARACE AND DIMENSIONS

·灌封型（C型） Pour type（type C）

外壳参数 Case parameter

外壳外径Ф(mm) Outside diameter 外壳长度(mm) Case length 外壳材料 Case material 4.0 25 5.0 20 5.0 25

6.0 25 6.0 30 7.0 25 铜、铝、不锈钢等 copper、aluminum stainless steel and so on.

·包封型（E型） Wrap type（type E）

■ 注：可根据用户所需制作各种外形尺寸的传感器

NOTE：We can produce all kind of sensors that user need.

广东肇庆风华电子工程开发有限公司 GUANG DONG ZHAO QING FNEG HUA ELECTRONIC ENGINEERING R&D CO.，LTD 3 NTC热敏电阻温度传感器

NTC TEMPERATURE SENSORS

■ 性能参数 PERFORMANCE PARAMETER

·阻值范围（R25）：102～106Ω

Rated resistance（R25）：102～106Ω

·阻值精度：±0.5%、±1%、±2%、±3%、±5%。

Resistance tolerance：±0.5%、±1%、±2%、±3%、±5%.

·B值范围（25/50℃或25/85℃）：2500～5000K

B－Constant（25/50℃ or 25/85℃）：2500～5000K.

·B值精度：±0.5%、±1%、±2%、±3%、±5%.

Tolerance of B-constant：±0.5%、±1%、±2%、±3%、±5%.

·使用温度范围：－40～100℃

Operating temperature：－40～100℃

·耗散系数（静止空气中）：C型：2.0～4.0mw/℃；E型：3.0～4.5mw/℃.

Dissipation factor (in still air)：type C：2.0～4.0mw/℃；type E：3.0～4.5mw/℃.

·热时间常数（静止空气中）：C型：≤30s，E型：≤20s.

Thermal time constant (in still air)：type C：≤30s，type E：≤20s.

·电阻－温度特性（R－T特性）

R－T characteristics

广东肇庆风华电子工程开发有限公司 GUANG DONG ZHAO QING FNEG HUA ELECTRONIC ENGINEERING R&D CO.，LTD

4 R－T characteristics NTC热敏电阻温度传感器

NTC TEMPERATURE SENSORS

型号 type 阻值 Resistance (kΩ) 温度 Temperature (℃) FH-CWF 153F 3950F FH-CWF233F 3950F FH-CWF233F 4200F FH-CWF103F 3700F FH-CWF103F 3435F FH-CWF 152F 3850F FH-CWF442F 3950F

－40 531.1 814.3 885.0 224.3 198.31 45.86 156.9 －30 274.1 420.3 458.4 130.5 115.49 24.70 80.97 －20 148.5 227.8 247.3 77.9 69.530 13.83 43.88 －10 84.16 129.0 138.3 47.64 43.158 8.024 24.86 0.0 49.45 75.03 79.97 29.77 27.550 4.803 14.61 10 30.02 46.04 47.62 18.98 18.042 2.958 8.869 20 18.78 28.79 29.13 12.33 12.105 1.870 5.546 30 12.07 18.51 18.28 8.160 8.3051 1.213 3.565 40 7.966 12.21 11.76 5.530 5.8161 0.8085 2.353 50 5.382 8.253 7.734 3.829 4.1509 0.5524 1.590 60 3.716 5.698 5.194 2.704 3.0148 0.3859 1.098 70 2.616 4.012 3.555 1.944 2.2255 0.2751 0.7728 80 1.876 2.876 2.476 1.421 1.6677 0.1998 0.5541 90 1.367 2.096 1.754 1.055 1.271 0.1475 0.4039 100 1.013 1.553 1.262 0.7943 0.9832 0.1107 0.2992 R25 15.00 23.00 23.00 10.00 10.00 1.500 4.431 B25/50 3950 3950 4200 3700 3850 3950 B25/85 3435

■ 注：可根据用户所需制作不同性能参数的传感器。

NOTE：We can produce all kinds of sensors that user need.

主要技术参数

The main characteristics

1.额定零功率电阻值R25 指在25℃条件下，测量的热敏电阻的零功率电阻值。

1. Rated zero-power resistance (R25)

The zero-power resistance at 25℃(298.15K).

2. B值

定义为两个温度下零功率电阻值的自然对数之差与这两个温度倒数之差的比值。

公式为：

广东肇庆风华电子工程开发有限公司 GUANG DONG ZHAO QING FNEG HUA ELECTRONIC ENGINEERING R&D CO.，LTD 5 B=ln(RT1/ RT2)/(1/T1-1/T2)

合集下载

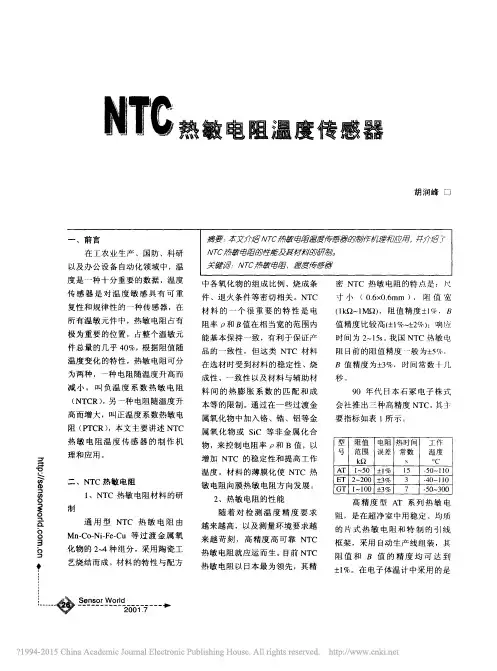

NTC热敏电阻温度传感器_胡润峰
