加热炉烘炉

加热炉烘炉方案范文

一、引言

二、设计需求

1.加热炉烘炉需具备快速加热的能力，以提高生产效率；

2.加热炉烘炉需具备稳定的温度控制能力，以保证产品质量；

3.加热炉烘炉需具备节能环保的特点，以降低生产成本和对环境的影响；

4.加热炉烘炉需具备良好的安全性能，以保障操作人员的安全。

三、设计方案

1.加热方式

考虑到快速加热和节能环保的需求，本方案采用电加热为主要加热方式。电加热具有加热速度快、温度控制精度高、无污染等特点。

2.加热元件

3.温度控制系统

本方案采用先进的PID温度控制系统，可以根据加热炉烘炉的温度变化实时调整发热丝的加热功率，以保证温度的稳定性。

4.炉膛结构设计

为了提高加热效率和热量利用率，本方案采用双层结构设计。炉膛外层采用绝热材料包裹，以减少热量散失；炉膛内层选用耐高温材料制成，以保证炉膛在高温下的稳定性和耐用性。 5.安全措施

为了保证操作人员的安全，本方案在加热炉烘炉上设置了多重安全保护措施。首先，设置了过温报警装置，当温度超过设定值时会自动发出警报，并停止加热。其次，设置了漏电保护装置，当发生漏电时可以自动切断电源，以避免触电事故的发生。另外，本方案还设置了紧急停机按钮，一旦发生紧急情况，操作人员可以立即停止加热。

四、运行与维护

1.运行

加热炉烘炉的运行需要专业的操作人员进行操作。在操作前，操作人员需要检查各项安全装置是否正常，确保操作安全。加热炉烘炉的温度控制系统需要根据不同的加热需求进行设定，操作人员需要根据产品的加热要求进行相应的温度设置。在加热过程中，操作人员需要时刻监控加热炉烘炉的温度变化，确保产品的加热过程符合要求。

2.维护

加热炉烘炉的维护工作非常重要，可以延长设备的使用寿命和提高加热效率。维护工作包括定期清洁炉膛内外的附着物，以保证炉膛的加热效果；定期检查并更换发热丝，以保证加热元件的正常工作；定期检查各项安全装置的工作状态，确保安全性能。

加热炉操作

（一） 试运投产

• 设备和管道及炉管试压

• 烘炉

• 点火启动 1.设备、管道和炉管试压

加热炉、锅炉等热力设备建成或大修后，在投入使用前，要进行试压。试压分单体严密性试压和炉管承压能力试压两步进行。

单体严密性试压是按照热力系统所属设备和管线的规格标准、承压级别等，以蒸气作试压介质，以设计正常运行压力为压力的试压。其目的是检验设备及管线的施工质量，严密性等。

炉管试压是在严密性试压合格后的试压，一般用水或油作介质，以实际最大操作压力的～2倍为试压压力。其目的是检验炉管的承压能力。

整个试压过程分3～4个升压阶段，逐步升压至所要求的试压压力。每次升压力后要维持5分钟左右，检查无问题时，再行升压；如果在试压时发现问题，则应泄压、放空、扫线、处理问题后，重新试压。

试压时要做到勤检查，对弯头、盲板、法兰、垫片、胀口、焊口等处重点检查。

…

当压力达到要求的试压压力后，稳压24小时，压力基本不变为合格。 试压合格后，泄压、放空、扫线备用。在我国北方，冬天试压时，也可考虑用热水试压，以防工艺管线和设备冻结。 2、烘炉

（1）烘炉的目的：

一是缓慢除去砌筑炉墙及绝热材料中的水分，并使耐火胶泥得到充分的烧结，以免在装置投产时因炉膛内急骤升温、水分大量气化、体积膨胀而造成炉体衬里裂纹、变形、炉墙裂开、倒塌等现象。

二是对系统所属的设备、管线和自动控制系统进行热负荷试运，检验燃烧器的使用效果和炉子零部件在热状态下的性能。

（2）烘炉前的准备

烘炉应在试压合格后进行。

打开加热炉的防爆门、检查门及烟道挡板等全部门孔，自然通风三天以上（如遇阴雨应适当延长时间）或强行通风。

向炉内各种炉管通水或油循环。

对炉子的零部件，燃料系统所属设备，烟气热回收系统所属设备，工艺管线和仪表等进行全面检查。

,

（3）烘炉操作

①在炉膛底部堆放3～4堆木柴，点燃后不断添加木柴，用火嘴风门供风，以3～4℃／h的升温速度进行烘炉。

恒德新材加热炉操作规程

- 1 - 一 加热炉技术性能

1、炉子形式：蓄热推钢式连续加热炉

2、装出料方式：端进侧出

3、用途：钢坯轧制前加热

4、钢坯规格：断面：150×150 60×160 165×225 165×280 180×280mm

长：2700~4500mm

5、加热钢种：普碳钢、低合金钢

6、钢坯装料温度：常温20℃（冷料）

7、出钢温度：1150~1250℃

8、炉温均匀性：钢坯断面温差≤30℃

9、炉子额定产量：冷装最大80t/h

10、燃料种类：发生炉煤气

11、燃料发热量：发生炉煤气，1350×4.18kj/kg

12、蓄热体型式：陶瓷蜂窝体

13、蓄热室换向周期：60s（可调）

14、蓄热体后排烟温度：≤150℃

15、炉底水管冷却方式：汽化冷却

16、炉子有效尺寸：32.0×5.1m

二 加热炉基本操作要点

1．热炉烘炉准备工作

1.1. 新加热炉或加热炉大修之后在投产前须进行烘烤，烘炉过程应严格按耐火厂提供的烘炉曲线进行烘炉。

1.2. 全部砌筑工程验收合格。 恒德新材加热炉操作规程

- 2 - 1.3. 炉底滑道验收合格。

1.4. 煤气快切阀、换向阀、鼓风机、引风机、汽化冷却系统等单体设备运行合格。

1.5. 推钢机等炉用机械设备单机试车正常。

1.6. 快切系统、换向系统和蓄热式烧嘴处于正常待投入使用状态。

1.7. 空气流量调节阀、空气排烟流量调节阀、鼓风机、引风机的控制、安全显示、报警、信号连锁按设计和使用要求调试合格。

1.8. 从鼓风机出口到蓄热式烧嘴前空气蝶阀之间的空气管网、从煤气总管阀到烧嘴前煤气蝶阀之间的煤气管网试压、试漏合格。空气烟气管道（即由烧嘴手动阀门到引风机之间的管网）试漏合格。

1.9. 在工作压力下对蓄热式烧嘴与炉子管网的连接处进行气密性检查和烧嘴气流通畅性检查合格。

1.10. 炉子热工控制仪表调试合格。

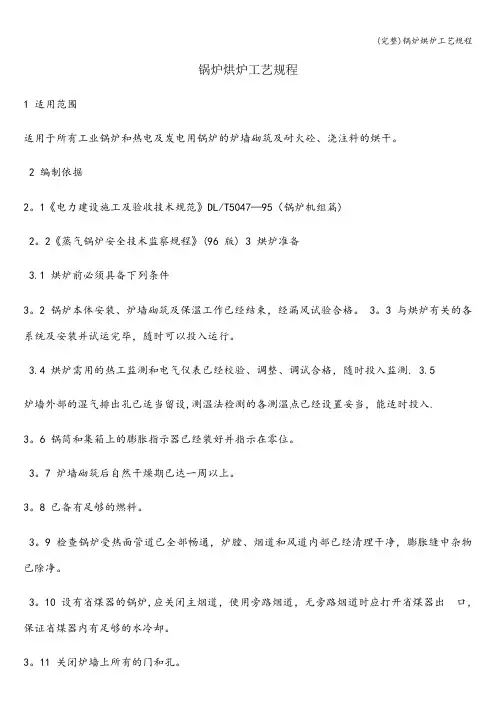

(完整)锅炉烘炉工艺规程

锅炉烘炉工艺规程

1 适用范围

适用于所有工业锅炉和热电及发电用锅炉的炉墙砌筑及耐火砼、浇注料的烘干。

2 编制依据

2。1《电力建设施工及验收技术规范》DL/T5047—95（锅炉机组篇)

2。2《蒸气锅炉安全技术监察规程》(96 版) 3 烘炉准备

3.1 烘炉前必须具备下列条件

3。2 锅炉本体安装、炉墙砌筑及保温工作已经结束，经漏风试验合格。 3。3 与烘炉有关的各系统及安装并试运完毕，随时可以投入运行。

3.4 烘炉需用的热工监测和电气仪表已经校验、调整、调试合格，随时投入监测. 3.5

炉墙外部的湿气排出孔已适当留设,测温法检测的各测温点已经设置妥当，能适时投入.

3。6 锅筒和集箱上的膨胀指示器已经装好并指示在零位。

3。7 炉墙砌筑后自然干燥期已达一周以上。

3。8 已备有足够的燃料。

3。9 检查锅炉受热面管道已全部畅通，炉膛、烟道和风道内部已经清理干净，膨胀缝中杂物已除净。

3。10 设有省煤器的锅炉,应关闭主烟道，使用旁路烟道，无旁路烟道时应打开省煤器出 口，保证省煤器内有足够的水冷却。

3。11 关闭炉墙上所有的门和孔。 (完整)锅炉烘炉工艺规程

3.12 向炉内注水前，先打开锅炉上方的排汽阀门和过热器疏水阀，注入合格的软化水至 正常水位，并将水位计冲洗干净，关闭过热器疏水阀，微开锅筒及过热器排汽阀。

3。13 烘炉现场设足够的照明，水位处应设单独的照明，以利观察。

4 烘炉工艺

4。1 烘炉方法 烘炉可根据锅炉和炉墙的具体特征选用不同的方法.烘炉方法一般有三种：火焰烘炉、蒸汽烘炉和热风烘炉.小型锅炉宜选用火焰烘炉，容量大的锅炉宜选用蒸汽或热风烘炉。

4.2 火焰烘炉

4。2。1 烘炉前先开启送、引风机，将炉墙内的漏气排除。开始点火用木柴、锯末做燃料，在自然通风和条件下进行，并在炉排上铺上50～100mm 厚的炉渣,以防止烧坏炉排。
