化工制图与识图习题库与参考答案

  • 格式：docx
  • 大小：6.82 KB
  • 文档页数：13

化工制图与识图习题库与参考答案

一、判断题（共100题，每题1分，共100分）

1、为了避免增加视图或剖视，对回转体上的平面可用细实线绘出对角线表示。

A、正确

B、错误

正确答案：A

2、物料名称及代号TS为蒸汽冷凝水。

A、正确

B、错误

正确答案：B

3、设备分类代号P表示塔。

A、正确

B、错误

正确答案：B

4、管道组合号PG0302-219,219代表工段号。

A、正确

B、错误

正确答案：B

5、由钢板卷焊而成的筒体，其公称直径是指筒体的内径。

A、正确

B、错误

正确答案：A

6、同一位号的多台设备，在平面图上要全部画出设备外形。

A、正确

B、错误

正确答案：B

7、局部剖视范围必须要大于全剖视图的一半。

A、正确

B、错误

正确答案：B

8、管口方位图采用A4图幅，以简化的平面图形绘制。

A、正确

B、错误 正确答案：A

9、尺寸种类一般分为定形尺寸、定位尺寸和总体尺寸。

A、正确

B、错误

正确答案：A

10、在绘制管道布置图时要用细线按比例画出墙、门、窗等建筑物。

A、正确

B、错误

正确答案：A

11、管架GS-1101中11表示管架序号。

A、正确

B、错误

正确答案：B

12、局部剖视范围必须要小于全剖视图的一半。

A、正确

B、错误

正确答案：B

13、管道尺寸一般不需要标注公称直径。

A、正确

B、错误

正确答案：B

14、手孔的标准直径有DN180和DN360两种。

A、正确

B、错误

正确答案：B

15、要用细线按规定符号画出管道上的管件、阀门、管道附件、特殊管件等。

A、正确

B、错误

正确答案：A

16、在绘制管道布置图时要预留管口表和标题栏的位置。

A、正确

B、错误

正确答案：A 17、设备布置图用中粗线画设备支架、基础轮廓。

A、正确

B、错误

正确答案：A

18、PID图不按比例画，但要保持它们的相对大小及位置高低。

A、正确

B、错误

正确答案：A

19、在处理有毒、易燃、易爆的介质时，要求密封性能好，安全装置可靠。

A、正确

B、错误

正确答案：A

20、三视图的投影规律为主、俯视图长对正(等长)。

A、正确

B、错误

正确答案：A

21、正投影具有类似性。

A、正确

B、错误

正确答案：A

22、管架GS-1101中S表示管架生根部位结构。

A、正确

B、错误

正确答案：A

23、图样中所标注的尺寸，为该图样所示最后完工尺寸，否则应另说明。

A、正确

B、错误

正确答案：A

24、设备分类代号F表示工业炉。

A、正确

B、错误

正确答案：A

25、设备分类代号C表示泵。 A、正确

B、错误

正确答案：B

26、工艺物料代号中PG为工艺气体。

A、正确

B、错误

正确答案：A

27、图线是由各种不同粗线和型式的图线构成的。

A、正确

B、错误

正确答案：A

28、管道组合号PG0302-219,219代表管径。

A、正确

B、错误

正确答案：A

29、设备位号P0206A，其中02表示设备分类代号。

A、正确

B、错误

正确答案：B

30、管道布置图表达管道及其附件在厂房建筑物内外的空间位置，尺寸和规格。

A、正确

B、错误

正确答案：A

31、细虚线一般应用于可见棱边线。

A、正确

B、错误

正确答案：B

32、零件图的内容通常只有一组视图和标题栏。

A、正确

B、错误

正确答案：B

33、根据管道的图示方法按流程顺序、管道布置原则画出全部工艺物料管道、辅助管道。 A、正确

B、错误

正确答案：A

34、物料名称及代号CSW为饮用水。

A、正确

B、错误

正确答案：B

35、绘制管道布置图按比例画出卧式设备的支承底座，并标注固定支座的位置。

A、正确

B、错误

正确答案：A

36、物料名称及代号FW为消防水。

A、正确

B、错误

正确答案：A

37、工艺物料代号中PA为工艺流体。

A、正确

B、错误

正确答案：B

38、管道布置时应便于操作及安全生产。

A、正确

B、错误

正确答案：A

39、手孔的标准直径有DN150和DN250两种。

A、正确

B、错误

正确答案：A

40、管道组合号由管道号、管径、管道等级三部分组成。

A、正确

B、错误

正确答案：B

41、方案流程图是设计之初提出的一种示意图。

A、正确 B、错误

正确答案：A

42、图纸接续标志用细线绘制。

A、正确

B、错误

正确答案：A

43、基本图形符号表示对表面结构有要求的符号。

A、正确

B、错误

正确答案：A

44、尺寸标注错误不会给生产带来困难，不会造成浪费。

A、正确

B、错误

正确答案：B

45、RA.Rz数值越小,表面越平滑。

A、正确

B、错误

正确答案：A

46、立面图反映厂房建筑外部形状、门窗、台阶等细部形状和位置等。

A、正确

B、错误

正确答案：A

47、在绘制管道布置图时无需根据设备和管道的相关尺寸选择合适的图幅。

A、正确

B、错误

正确答案：B

48、管架GS-1101中G表示管架类别。

A、正确

B、错误

正确答案：A

49、在绘制管道布置图时需要根据设备和管道的相关尺寸选择合适的图幅。

A、正确 B、错误

正确答案：A

50、组成化工设备的零部件中大多不是标准零部件。

A、正确

B、错误

正确答案：B

51、设备位号的标注下方写设备名称。

A、正确

B、错误

正确答案：A

52、工艺流程简单、管道品种规格不多时，管道等级和隔热或隔声不可以省略。

A、正确

B、错误

正确答案：B

53、简化画法目的是减少绘图工作量，提高制图效率及图样的清晰度。

A、正确

B、错误

正确答案：A

54、移出断面图是画在视图内的断面图。

A、正确

B、错误

正确答案：B

55、物料名称及代号DNW为消防水。

A、正确

B、错误

正确答案：B

56、手孔的标准直径有DN180和DN250两种。

A、正确

B、错误

正确答案：B

57、局部视图断裂处的边界通常用细线表示。

A、正确

B、错误 正确答案：B

58、工艺物料代号中DW为水。

A、正确

B、错误

正确答案：A

59、尺寸尽可能标注在表达形体特征最明显的视图上。

A、正确

B、错误

正确答案：A

60、化工设备装配图与化工设备图是不一样的。

A、正确

B、错误

正确答案：B

61、筒体一般由钢板卷焊而成。

A、正确

B、错误

正确答案：A

62、简体的主要尺寸是直径、高度和壁厚。

A、正确

B、错误

正确答案：A

63、设备位号P0206A，其中A表示相同设备数量尾号。

A、正确

B、错误

正确答案：A

64、支座只是用来支承设备重量用的。

A、正确

B、错误

正确答案：B

65、RA.Rz数值越小,表面越粗糙。

A、正确

B、错误

正确答案：B

66、正投影不具有类似性。 A、正确

B、错误

正确答案：B

67、公称压力用PN表示。

A、正确

B、错误

正确答案：A

68、假想用剖切面剖开物体，剖切面与物体的接触部分称为剖切区域。

A、正确

B、错误

正确答案：A

69、图样中的尺寸，以m为单位时，不需标注计量单位的代号或名称。

A、正确

B、错误

正确答案：B

70、当设备的直径超过900mm时，应开设人孔。

A、正确

B、错误

正确答案：A

71、图幅A3大小为420﹡594。

A、正确

B、错误

正确答案：B

72、设备位号P0206A，其中06表示同类设备顺序号。

A、正确

B、错误

正确答案：A

73、斜视图是将物体向不平行于基本投影面的平面投射所得的视图。

A、正确

B、错误

正确答案：A

74、管口方位图用粗线画出设备轮廓、管口及地脚螺栓孔。

A、正确

B、错误

合集下载

《化工识图》课程标准

《化工识图》课程标准

《化工识图》课程标准

（课程代码：100009,适用专业：化工工艺、石油炼制、有色冶炼、工业分析专业）

一、课程性质与任务

（一）课程性质

“化工识图”是一门研究化工图样绘制、识读的理论和方法的课程，它注重实践技能训练，强化学生空间想象能力的培养和图示阅读能力的提高。是中等职业技术学校化工工艺类学生的一门专业（技术）基础课。

选用的《化工识图》教材在同类教材中内容全、覆盖广、有创意，还配有习题册。习题集的作业练习可以帮助学生理解基本知识和掌握识、绘图的实际技能。

（二）课程任务

中等职业学校《化工识图》课程的任务是全面贯彻党的教育方针，落实立德树人根本任务，服务发展，促进就业：培养学生的化工识图学科核心素养，使学生应具有基本的图示能力、一定的读图能力、空间想象和思维能力以及识读各种化工图样的实际技能，培养学生精益求精的工匠精神、严谨求实的科学态度和勇于开拓的创新意识；引领学生逐步形成正确的世界观、人生观和价值观，自觉践行社会主义核心价值观，成为德智体美劳全面发展的高素质劳动者和技术技能人才。

二、课程目标

（一）知识目标

1 .掌握《机械制图国家标准》的有关规定和正投影的基础理论。

2 .掌握机件表达方法、图样中的尺寸标注及技术要求标注。

3 .掌握标准件和常用件的规定和简化画法。

4 .理解机械零部件的绘制和识读要求、方法、步骤。

5 .掌握化工设备图和化工工艺图的识读要求、方法、步骤。

6 .管路的表达方法和管件的表达方法。

（二）能力目标

1 .能选用适当的机件表达方法，徒手和用尺规正确测绘中等复杂机械零部件，并正确标注其尺寸和技术要求。

2 .正确识读中等复杂机械零部件图样，并理解其技术要求。

3 .正确识读化工设备图、管道和设备布置图、工艺流程图。

4 .能徒手绘图的能力，以及用投影图对物体内外形状和大小进行表达的能力。 5 .培养学生的空间想象和空间思维能力以及运用化工制图知识解决实际问题的能力。

化工制图与识图试题(含答案)

化工制图与识图试题(含答案)

化工制图与识图试题（含答案）

一、单选题（共19题，每题1分，共19分）

1.关于管架错误的是()

A、管架是起支撑管道作用

B、管架类别A表示固定架

C、管架类别K表示吊架

正确答案：C

2.下列不属于化工设备上一些常用的零部件的是()

A、封头

B、液面计

C、泵

正确答案：C

3.关于管道连接为式说法正确的是()

A、螺纹连接不需要拆卸维护

B、法兰连接是不可拆连接

C、焊接密封性格好

正确答案：C

4.在管道布置图上标注标高流法错误的是()

A、管道之间间隔较小时。允许引出标准。

B、当标高以管底为基准时，加注管底代号“DPELSI、SIT”

C、当标高以量道中心线为基准时，只需要标注“配置、证件”

正确答案：B 5.当设备的直径超过()mm时，应开设人孔。

A、900

B、600

C、800

正确答案：A

6.管理布置图说法正确的是()

A、标题栏上行写平面下行写布置图

B、需要标注与设备有关的建筑物的尺寸

C、安装方位标一般南向标志

正确答案：B

7.化工设备安装在基础或其他构件上所需要的尺寸称为()。

A、装配尺寸

B、安装尺寸

C、其他尺寸

正确答案：B

8.工艺管道及仪表流程图说法错误的是()

A、不按比例绘制

B、采用标准规格的AO图幅

C、采用标准规格的A1图幅

正确答案：B

9.基本视图有几种()

A、5 B、4

C、3

D、6

正确答案：D

10.不属于阅读零件图的方法或步骤的是()

A、管道布置分析

B、概括了解

C、总结归纳

正确答案：A

11.合理布置管道时不需要考虑的是()

A、管道的生产价格

B、物料因素

C、便于操作及安全生产

正确答案：A

12.关于设备分类代号表示正确的是()

A、容器:当

B、塔:S

C、反应器中

正确答案：C

13.通常以管道与管件为主体，用来指导生产与施工的工程技术图样。称为()

A、设备图 B、流程图

C、管道图

正确答案：C

14.关于不属于化工工艺流程图组成的是()

化工识图与制图第二版答案

化工识图与制图第二版答案

化工识图与制图第二版答案

一、选择题(共36分，3分/题)

1、国家标准字体5号字指的是(B)。

A、字宽5mm B、字高5mm C、字号排序为第5位D、字宽和字高之和为5mm

2、若采用5:1的比例绘制一个直径为40的圆时，其绘图直径为(D)。

A、φ8

B、φ10

C、φ160

D、φ200

3、机件的真实大小应以图样上(A)为依据，与图形的大小及绘图的准确度无关。

A、所注尺寸数值B、所画图样形状C、所标绘图比例D、所加文字说明

4、中心投影法的投射中心移至无限远处，则投射线视为相互(A)。

A、平行

B、交于一点

C、垂直

D、交叉

5、轴上加工了两个垂直相交的等径小圆孔，其正确的A-A剖面图是(A)。

6、已知线段AB在圆锥表面.上，根据其正面投影判断表示AB是直线的图是(A)。

二。填空题(共8分，1分/空)

1、同一个物体的三个投影图之，间具有的

2、机械工程图样和建筑工程图程主要聚用载高正无投影的方法绘制。

3、将物体置于六面体中，分别向六个基本投影面投射，得到主、俯、左、右、仰、后六个基本视图，除后视图外，其他视图靠近主视图的一边是物体的后面，远离主视图的一边是物体的前面。

4、已知椭圆的长轴和短轴，可用_四心圆法和同心圆法绘制椭圆。

5、支座用来支承设备的质量和固定设备的位置。根据支座的结构形状、安装位置、载荷等不同情况，支座又分为耳式支座(广“泛用于立式设备)、鞍式支座(用于卧式设备)、腿式支座和支承式支座四种形式，并已形成标准系列。

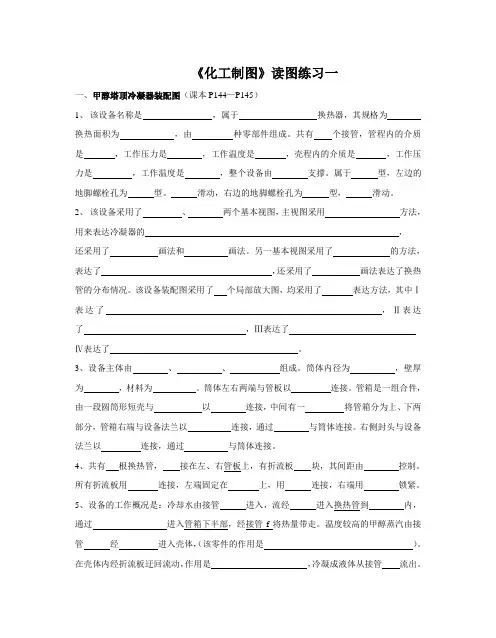

化工制图读图练习一
