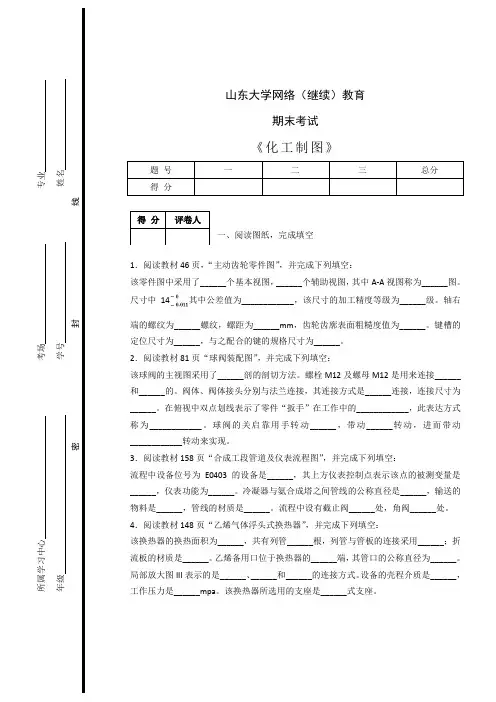

化工制图试题及参考答案

山东大学网络（继续）教育

期末考试

《化工制图》

题 号 一 二 三 总分

得 分

一、阅读图纸，完成填空

1．阅读教材46页，“主动齿轮零件图”，并完成下列填空：

该零件图中采用了______个基本视图，______个辅助视图，其中A-A视图称为______图。尺寸中14其中公差值为____________，该尺寸的加工精度等级为______级。轴右端的螺纹为______螺纹，螺距为______mm，齿轮齿廓表面粗糙度值为______。键槽的定位尺寸为______，与之配合的键的规格尺寸为______。

2．阅读教材81页“球阀装配图”，并完成下列填空：

该球阀的主视图采用了______剖的剖切方法。螺栓M12及螺母M12是用来连接______和______的。阀体、阀体接头分别与法兰连接，其连接方式是______连接，连接尺寸为______。在俯视中双点划线表示了零件“扳手”在工作中的____________，此表达方式称为____________。球阀的关启靠用手转动______，带动______转动，进而带动____________转动来实现。

3．阅读教材158页“合成工段管道及仪表流程图”，并完成下列填空：

流程中设备位号为E0403的设备是______，其上方仪表控制点表示该点的被测变量是______，仪表功能为______。冷凝器与氨合成塔之间管线的公称直径是______，输送的物料是______，管线的材质是______。流程中设有截止阀______处，角阀______处。

4．阅读教材148页“乙烯气体浮头式换热器”，并完成下列填空：

该换热器的换热面积为______，共有列管______根，列管与管板的连接采用______；折流板的材质是______。乙烯备用口位于换热器的______端，其管口的公称直径为______。局部放大图III表示的是______、______和______的连接方式。设备的壳程介质是______，工作压力是______mpa。该换热器所选用的支座是______式支座。

WORD格式整理版

优质.参考.资料

1.1-4　标注下列图形的尺寸2.4学号班级姓名 WORD格式整理版

优质.参考.资料 姓名班级学号42.1-4　标注下列图形的尺寸1. WORD格式整理版

优质.参考.资料 52.1-5　标注尺寸(尺寸从图中量取，取整数)1.学号班级姓名 WORD格式整理版

优质.参考.资料 61-6　线型练习1．熟悉《机械制图》国家标准中的图纸幅面及格式、比例、6．标注尺寸数字，填写标题栏。注意字体及其高度要符合要求。3．布置图纸。根据图的大小，将图形合理布置在图纸上，先1．将图纸平放，用透明胶带固定在图板上。为方便丁字尺应用，1．作图正确，线型粗细分明，虚线、点划线长短基本一致。2．掌握绘图仪器及工具的正确使用方法，培养绘图技能。1．做好画图前的准备工作。5．仔细检查并加粗加深。4．用细线完成底稿。2．在图纸上画出标准图幅、图框线，标题栏。四．注意事项3．字体端正，图面整洁，绘出标题栏、边框线。 字体、图线及尺寸注法。一．作图目的二．作图内容与要求三．作图步骤1．A4图纸，比例1：1，按尺寸绘出图形，标注尺寸，图纸竖放。 图纸尽量固定在图板左下角。　　画出主要点画线确定图的位置。2.各种图线必须符合国标的规定，同类图线必须一致，粗实线的宽 度宜采用0.7mm。3.点画线长画与短画要一次画出，注意点画线超出轮廓线的长度。4.各种图线的相交要符合图标的规定。线型练习要求及指导姓名班级学号 WORD格式整理版

试卷三答案

考试答案： 《化工制图》 开课性质： 考试

一、选择题 （每题 5 分，共 5 分）

1．在对焊法兰下面打一各钩

二、作图题（每题 10 分，共 30 分）

1.求作俯视图(10分)

2.参照物体轴测图,求作左视图 (10)

3.补全剖视图上的缺线(10分)

三、将主视图画成全剖视图（10分）

四、用多次旋转的表达方法画出正确的主视图（15分）

五、分析螺栓连接中的错误，补全所缺的图线（20分）

六、看懂冷凝器装配图，回答下列问题（20分）

1. 图上零件编号共有26种,属于标准化零部件有 12 种,接管口有7个。

2. 装配图采用了2个基本视图。一个是主视图。另一个是 右 视图。主视图采用的是 全剖 的表达方法,右视图采用的是 半剖 的表达方法。

3. A—A 剖视图表达了 s 型和 F 型鞍式支座，其结构的 螺栓孔 不同，为什么？因为热胀冷缩的原因。

4. 图样中采用了 1 个局部放大图,主要表达了 封头 和 管板 以及 换热管的连接方法 。

5. 该冷凝器共有 98 根管子。管内走 水 。管外走 料气 。

6. 冷凝器的内经为 400 ，外经为 408 ;该设备总长为 1840 , 总高为 710 。

7. 换热管的长度为 1510 ,壁厚为 2.5 。

8. 试解释“法兰30-1.6”(件14)的含义。

法兰： 连接管子或 容器的零件。

30: 法兰的公称直径 。

1.6: 法兰的公称压力。

1 工 程 制 图复习题参考答案

一、填空题：

1.根据投射线的类型， 投影法可分为 中心投影法 和 平行投影法 。

2.根据投射线与投影面是否垂直，平行投影法又可分为 正投影法 和 斜投影法 。

3．多面正投影图 是工程中应用最广泛的一种图示方法。

4..点的三面投影规律是：①点的 正面投影 与点的 水平投影 的连线垂直于OX轴。

②点的 正面投影 与点的 侧面投影 的连线垂直于OZ轴。③点的 水平投影

到OX轴的距离 等于 点的 侧面投影 到OZ轴的距离。

5. .在三投影面体系中直线与投影面的相对位置可分 一般位置直线、投影面平行线 和_ 投影面垂直线

。

6空间两直线的相对位置可分为 平行 、 相交 、 交叉 和 垂直 四种。

7. 空间两直线互相平行，则它们的 同面投影也一定平行 。

8. 空间两直线相交，则它们的 同面投影也一定相交 ，而且各同面投影的交点就是两直线空间交点的 同面投影 。

9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角 。

10.在三投影面体系中平面与投影面的相对位置可分一般位置平面 、 投影面垂直面 和投影面平行面。

11.在平面内取点和取线的关系是：欲在平面内 取点 ，须先在平面内 取线 ，而欲在平面内 取线 ，又须先在平面内 取点 。

12.直线与平面的相对位置有_平行__、相交_和_垂直___。

13.直线与平面相交求交点的方法有 积聚性法 和 辅助线 法 。

14.平面与平面的相对位置有_平行__、相交_和_垂直。

15.平面与平面相交求交线的方法有 积聚性法 线面交点法 和 辅助平面法 。
