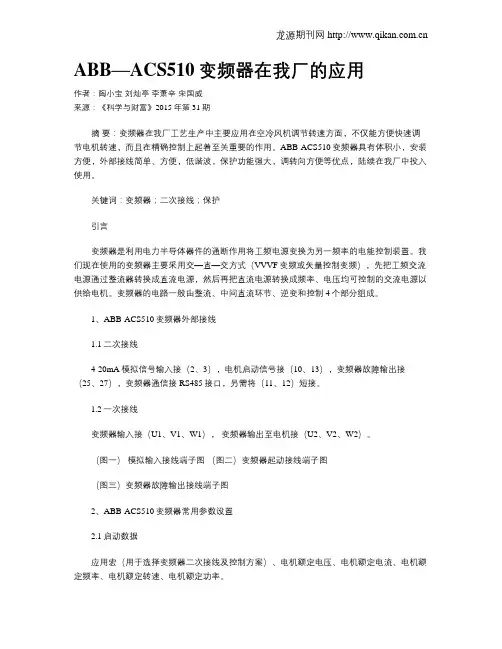

ABB—ACS510变频器在我厂的应用

作者：陶小宝 刘灿亭 李萧辛 宋国威

来源：《科学与财富》2015年第31期

摘 要：变频器在我厂工艺生产中主要应用在空冷风机调节转速方面，不仅能方便快速调节电机转速，而且在精确控制上起着至关重要的作用。ABB-ACS510变频器具有体积小，安装方便，外部接线简单、方便，低谐波，保护功能强大，调转向方便等优点，陆续在我厂中投入使用。

关键词：变频器；二次接线；保护

引言

变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。我们现在使用的变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电机。变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成。

1、ABB-ACS510变频器外部接线

1.1二次接线

4-20mA模拟信号输入接（2、3），电机启动信号接（10、13），变频器故障输出接（25、27），变频器通信接RS485接口，另需将（11、12）短接。

1.2一次接线

变频器输入接（U1、V1、W1）， 变频器输出至电机接（U2、V2、W2）。

（图一） 模拟输入接线端子图 （图二）变频器起动接线端子图

（图三）变频器故障输出接线端子图

2、ABB-ACS510变频器常用参数设置

2.1启动数据

应用宏（用于选择变频器二次接线及控制方案）、电机额定电压、电机额定电流、电机额定频率、电机额定转速、电机额定功率。 龙源期刊网

2.2模拟输入

AI1下限设为20%（4mA）、AI1上限设为100%（20mA）。

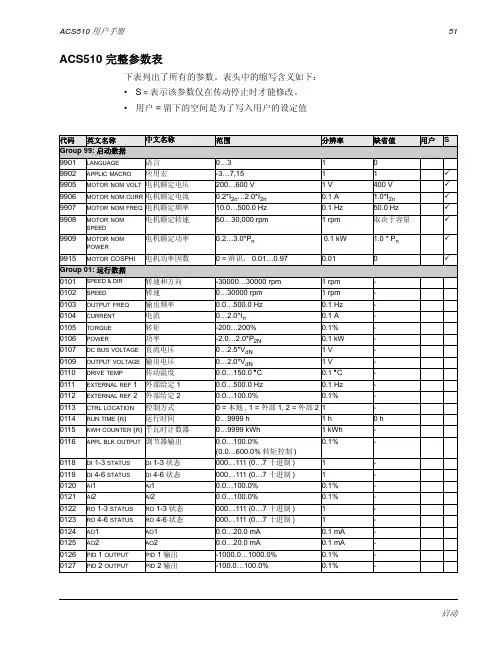

ACS510 用户手册51启动ACS510 完整参数表下表列出了所有的参数。表头中的缩写含义如下：•S=表示该参数仅在传动停止时才能修改。•用户=留下的空间是为了写入用户的设定值代码英文名称中文名称范围分辨率缺省值用户SGroup 99: 启动数据9901LANGUAGE语言0…3109902APPLIC MACRO应用宏-3…7,151199905MOTOR NOM VOLT电机额定电压200…600V1V400V 99906MOTOR NOM CURR电机额定电流0.2*I2n…2.0*I2n0.1A1.0*I2n99907MOTOR NOM FREQ电机额定频率10.0…500.0Hz0.1Hz50.0Hz 99908MOTOR NOM SPEED电机额定转速50…30,000rpm1rpm取决于容量99909MOTOR NOM POWER电机额定功率0.2…3.0*Pn 0.1kW 1.0 * Pn99915MOTOR COSPHI电机功率因数0 =辨识，0.01…0.970.0109Group 01: 运行数据0101SPEED & DIR转速和方向-30000…30000rpm1rpm-0102SPEED转速0…30000rpm1rpm-0103OUTPUT FREQ输出频率0.0…500.0Hz0.1Hz-0104CURRENT电流0…2.0*In0.1A-0105TORQUE转矩-200…200%0.1%-0106POWER功率-2.0…2.0*P2N0.1kW-0107DC BUS VOLTAGE直流电压0…2.5*VdN1V-0109OUTPUT VOLTAGE输出电压0…2.0*VdN1V-0110DRIVE TEMP传动温度0.0…150.0°C0.1°C-0111EXTERNAL REF 1外部给定10.0…500.0Hz0.1Hz-0112EXTERNAL REF 2外部给定20.0…100.0%0.1%-0113CTRL LOCATION控制方式0=本地, 1=外部1, 2=外部21-0114RUN TIME (R)运行时间0…9999 h1h0 h0115KWH COUNTER (R)千瓦时计数器0…9999 kWh1kWh-0116APPL BLK OUTPUT调节器输出0.0…100.0%(0.0…600.0% 转矩控制)0.1%-0118DI 1-3 STATUSDI 1-3 状态000…111 (0…7 十进制)1-0119DI 4-6 STATUSDI 4-6 状态 000…111 (0…7 十进制)1-0120AI1AI10.0…100.0%0.1%-0121AI2AI20.0…100.0%0.1%-0122RO 1-3 STATUSRO 1-3 状态000…111 (0…7 十进制)1-0123RO 4-6 STATUSRO 4-6 状态000…111 (0…7 十进制)1-0124AO1AO10.0…20.0mA0.1mA-0125AO2AO20.0…20.0mA0.1mA-0126PID 1 OUTPUTPID 1 输出-1000.0…1000.0%0.1%-0127PID 2 OUTPUTPID 2 输出-100.0…100.0%0.1%-52ACS510 用户手册启动0128PID 1 SETPNTPID 1 设定值单位和换算比例是由参数 4006/4106 和4007/4107来定义--0129PID 2 SETPNTPID 2 设定值单位和换算比例是由参数 4206 和4207来定义0130PID 1 FBKPID 1 反馈值单位和换算比例是由参数 4006/4106 和4007/4107来定义--0131PID 2 FBKPID 2 反馈值单位和换算比例是由参数 4206 和4207来定义--0132PID 1 DEVIATIONPID 1 偏差值单位和换算比例是由参数 4006/4106 和4007/4107来定义--0133PID 2 DEVIATIONPID 2 偏差值单位和换算比例是由参数 4206 和4207来定义--0134COMM RO WORD通讯字0…65535100135COMM VALUE 1通讯数据1-32768…+32767100136COMM VALUE 2通讯数据2-32768…+32767100137PROCESS VAR 1过程变量1-10138PROCESS VAR 2过程变量2-10139PROCESS VAR 3过程变量3-10140RUN TIME运行时间0.00…499.99 kh0.01 kh0.00 kh0141MWH COUNTER兆瓦时计数器0…9999MWh1MWh-0142REVOLUTION CNTR旋转计数器0…65535 Mrev1 Mrev00143DRIVE ON TIME (HI)通电时间（日）0…65535 天1 天00144DRIVE ON TIME (LO)通电时间（滴答）hh.mm.ss1 = 2s00145MOTOR TEMP电机温度-10...200 °C/ 0...5000 ohm / 0…1100146… 0148未使用。0149OVERRIDE ACTIVED超越模式激活0…1100150CB TEMP控制板温度-20.0 ... 150.0 °C1.0 °C-0151INPUT KWH (R)输入千瓦时0.0 ... 999.9 kWh0.1 kWh-0152INPUT MWH输入兆瓦时0 ... 9999 MWh1 MWh-0158PID COMM VALUE 1PID通讯值1-32768 ... +327671-0159PID COMM VALUE 2PID通讯值2-32768 ... +327671-0174SAVED KWH节能千瓦时0.0...999.9 kWh0.1 kWh-0175SAVED MWH节能兆瓦时0.0...65535 MWh0.1 MWh-0176SAVED AMOUNT 1节省投资额10.0...999.90.1-0177SAVED AMOUNT 2节省投资额20...655351-0178SAVED CO2CO2减排量0.0...6553.5 tn0.1 tn-Group 03: FB实际信号0301FB CMD WORD 1总线控制字1---0302FB CMD WORD 2总线控制字2---0303FB STS WORD 1总线状态字1---0304FB STS WORD 2总线状态字2-100305FAULT WORD 1故障字1-100306FAULT WORD 2故障字2-100307FAULT WORD 3故障字3-10代码英文名称中文名称范围分辨率缺省值用户SACS510 用户手册53启动0308ALARM WORD 1报警字1-100309ALARM WORD 2报警字2-10Group 04: 故障记录0401LAST FAULT最后故障故障代码（控制盘显示文本）100402FAULT TIME 1故障时间 1上电时间：以天为单位100403FAULT TIME 2故障时间 2时间：小时.分钟.秒2s00404SPEED AT FLT故障时转速-32768 ... +327671rpm00405FREQ AT FLT故障时频率-3276.8 ... +3276.70.1Hz0.00406VOLTAGE AT FLT故障时电压0.0 ... 6553.50.1V0.00407CURRENT AT FLT故障时电流0.0 ... 6553.50.1A0.00408TORQUE AT FLT故障时转矩-3276.8 ... +3276.70.1% 0.00409STATUS AT FLT故障时状态0 ... 0xFFFF (hex)100410DI 1-3 AT FLT故障时DI 1-3000…111 (0…7 十进制)100411DI 4-6 AT FLT故障时DI 4-6000…111 (0…7 十进制)100412PREVIOUS FAULT 1历史故障1与参数 0401相同100413PREVIOUS FAULT 2历史故障2与参数 0401相同10Group 10: 输入指令1001EXT1 COMMANDS外部1命令0…101291002EXT2 COMMANDS外部2命令0…101091003DIRECTION转向1…3139Group 11: 给定选择1101KEYPAD REF SEL控制盘给定1…21 11102EXT1/EXT2 SEL外部控制选择-6…81091103REF1 SELECT给定值1选择0…17, 20, 211191104REF1 MIN给定值1下限0.0…500.0Hz0.1Hz 0.0Hz1105REF1 MAX给定值1上限0.0…500.0Hz0.1Hz 50.0Hz 1106REF2 SELECT给定值2选择0…17, 19...211291107REF2 MIN给定值2下限0.0…100.0%0.1%0.0%1108REF2 MAX给定值2上限0.0…100.0%0.1%100.0%Group 12: 恒速运行1201CONST SPEED SEL恒速选择-14 …141991202CONST SPEED 1恒速 10.0…500.0Hz0.1Hz5.0Hz1203CONST SPEED 2恒速 20.0…500.0Hz0.1Hz10.0Hz1204CONST SPEED 3恒速 30.0…500.0Hz0.1Hz15.0Hz1205CONST SPEED 4恒速 40.0…500.0Hz0.1Hz20.0Hz1206CONST SPEED 5恒速 50.0…500.0Hz0.1Hz25.0Hz1207CONST SPEED 6恒速 60.0…500.0Hz0.1Hz40.0Hz1208CONST SPEED 7恒速 70.0…500.0Hz0.1Hz50.0HzGroup 13: 模拟输入1301MINIMUM AI1 AI1下限0.0…100.0%0.1%0.0%1302MAXIMUM AI1 AI1上限0.0…100.0%0.1%100.0%1303FILTER AI1 AI1滤波时间0.0…10.0s0.1s0.1s1304MINIMUM AI2 AI2下限0.0…100.0%0.1%0.0%1305MAXIMUM AI2 AI2上限0.0…100.0%0.1%100.0%1306FILTER AI2 AI2滤波时间0.0…10.0s0.1s0.1s代码英文名称中文名称范围分辨率缺省值用户S54ACS510 用户手册启动Group 14: 继电器输出1401RELAY OUTPUT 1继电器输出 10…36, 45…47111402RELAY OUTPUT 2继电器输出 20…36, 45…47121403RELAY OUTPUT 3继电器输出 30…36, 45…47131404RO 1 ON DELAY继电器 1通延时0.0…3600.0s0.1s0.0s1405RO 1 OFF DELAY继电器 1断延时0.0…3600.0s0.1s0.0s1406RO 2 ON DELAY继电器 2通延时0.0…3600.0s0.1s0.0s1407RO 2 OFF DELAY继电器 2断延时0.0…3600.0s0.1s0.0s1408RO 3 ON DELAY继电器 3通延时0.0…3600.0s0.1s0.0s1409RO 3 OFF DELAY继电器 3断延时0.0…3600.0s0.1s0.0s1410RELAY OUTPUT 4继电器输出 40…36, 45…47101411RELAY OUTPUT 5继电器输出 50…36, 45…47101412RELAY OUTPUT 6继电器输出 60…36, 45…47101413RO 4 ON DELAY继电器 4通延时0.0…3600.0s0.1s0.0s1414RO 4 OFF DELAY继电器 4断延时0.0…3600.0s0.1s0.0s1415RO 5 ON DELAY继电器 5通延时0.0…3600.0s0.1s0.0s1416RO 5 OFF DELAY继电器 5断延时0.0…3600.0s0.1s0.0s1417RO 6 ON DELAY继电器 6通延时0.0…3600.0s0.1s0.0s1418RO 6 OFF DELAY继电器 6断延时0.0…3600.0s0.1s0.0sGroup 15: 模拟输出1501AO1 CONTENT SELAO1 赋值99...15911031502AO1 CONTENT MINAO1 赋值下限--取决于参数 01031503AO1 CONTENT MAXAO1 赋值上限--取决于参数 01031504MINIMUM AO1AO1 下限0.0…20.0mA0.1mA0.0mA1505MAXIMUM AO1AO1 上限0.0…20.0mA0.1mA20.0mA1506FILTER AO1AO1 滤波时间0.0…10.0s0.1s0.1s1507AO2 CONTENT SELAO2 赋值99…15911041508AO2 CONTENT MINAO2 赋值下限--取决于参数01041509AO2 CONTENT MAXAO2 赋值上限--取决于参数01041510MINIMUM AO2AO2 下限0.0…20.0mA0.1mA0mA1511MAXIMUM AO2AO2 上限0.0…20.0mA0.1mA20.0mA1512FILTER AO2AO2 滤波时间0.0…10.0s0.1s0.1sGroup 16: 系统控制1601RUN ENABLE运行允许-6…71 091602PARAMETER LOCK参数锁定0…2111603PASS CODE解锁密码0…65535101604FAULT RESETsEL 故障复位选择-6…81 01605USER PAR SET CHG用户参数切换-6…61 01606LOCAL LOCK本地锁定-6…8101607PARAM SAVE参数存储0=完成, 1=存储101608START ENABLE 1起动允许1-6…710代码英文名称中文名称范围分辨率缺省值用户S

1.操作面板说明：2.参数设置实例：电机参数：

额定电流：310A

额定电压：AC380V

额定功率：200KW

额定转速：900转/分

让变频器在本地模式下，面板左上角显示Local本地

参数95.01Supplyvoltage，选择电源电压范围95.01=380…415V

99.03motortype电机类型=Asynchronousmotor异步电机

99.04motorcontrolmode控制方式=DTC

99.06motornominalcurrent电机电流=310A

99.07Motornominalvoltage电机电压=380V

99.08Motornominalfrequency电机频率=50HZ

99.09Motornominalspeed电机转速=900

99.10Motornominalpower电机功率=200

99.13IDrunrequested选择辨识类型=标准

在面板提示下，按启动键，开始辨识。完成后，可在99.14查看辨识类型。

辨识运行。保证各种情况下良好的控制精度。辨识运行持续90秒钟。23.12速度加速时间1=50s（根据实际需要可增加或减少）23.13速度加减速时间=50s（同上）

设定完成后，返回主画面选择选项键进入

选择给定进入

通过上下键设定速度给定值

按下启动，启动变频器

启动后如发现电机翻转，停止变频器后按下选项键进入

通过上下键选择方向改变，按下选择键即可

ACS510是杰出的低压交流传动产，更经济，更环保。适用于各类型负载，针对风机、水泵应用做了特别的优化，可以完美匹配，目前已占据60%的市场份额。典型的应用包括恒压供水，冷却风机，地铁和隧道通风机等等。

ACS510功率范围是1.1-160KW，供电电压：380-480V。一台变频器最多可以连接7个电机，使用时电机和变频器的功率要保持一致。可使用基本型或助手型操作盘进行参数设置。

★ ACS510系列变频器尺寸：

左边是一瓶统一绿茶，对比之下R1，R2，R3，R4尺寸的大小示意图

Rx分别代表ACS510系列的6种尺寸产品，体积越大，功率越大，价格也越贵。

型号可以体现电流值

尺寸标识[格式：前面板宽度×侧面板宽度×高度(带电缆接线盒的高度)，重量，单位（mm，kg）：

R1：（IP21）125×212×330(369)，6.5；

（IP54）213×234×461，8

R2：（IP21）125×222×430(469)，9；

（IP54）213×245×561，11 R3：（IP21）203×231×490(583)，16；

（IP54）257×254×629，17

R4：（IP21）203×262×596(689)，24；

（IP54）257×284×760，26

变频器专栏ACS510全场现货，如有需求，请填写需求申请或拨打400-672-8859联系我们，技术人员会根据您提供的需求帮助您选择最合适的商品。

★ ACS510系列产品型号释义

★ ABB ACS510系列变频器的性能特点：

♦ 针对风机水泵进行了硬件和软件的优化，完美匹配风机水泵的使用。一个变频器最多可以连接7个电机，电机和变频器的功率保持一致。当电机工作至满负荷后，控制电路会自动切换至下一个电机启动，让之前的电机满负荷运转。但是上述功能需要有接触器控制电路支持。

标准ACS510系列变频器1拖7应用举例： ♦ 标配变感式电抗器，该电抗器采用专门降低谐波的专利技术制造，对降低谐波对设备造成的损害有非常重要的防护作用。R1-R4模块采用直流输入式电抗器，可有效降低THD含量25%以上，效果显著。
