变比测试仪检定规程

全自动变比组别测试仪测量标准
全自动变比组别测试仪是用于测量互感器的变比和相位角的仪器。

在进行测量时，需要遵循一定的标准和程序，以确保测量结果的准确性和可靠性。

以下是一般情况下全自动变比组别测试仪的测量标准和程序：
1. 校准和验证：在进行实际测量之前，需要对测试仪进行校准和验证，确保其符合相关的标准和规范。

这包括校准测试仪的各个部分，如电压源、电流源、相位角测量等。

2. 连接互感器：将待测互感器正确连接到测试仪上，确保连接稳固可靠，且符合测试仪的接线要求。

3. 设置参数：根据待测互感器的额定参数，设置测试仪的测量参数，包括额定电压、额定电流、频率等。

4. 进行测量：启动测试仪器进行测量，测试仪器会自动施加电压和电流到互感器上，并测量输出的电压和电流值，以计算变比和相位角。

5. 数据处理：测试仪器会自动计算出互感器的变比和相位角，同时记录测量数据。

6. 结果评定：对测量结果进行评定，判断是否符合互感器的技术要求和标准规范。

7. 报告输出：生成测量报告，包括测量结果、误差分析、测试条件等信息。

在进行全自动变比组别测试仪的测量时，应当遵循相关的标准和规范，如国家标准、行业标准或制造商的建议，以确保测量结果的准确性和可靠性。

同时，操作人员需要经过专业培训，熟悉测试仪器的操作方法和注意事项。

全自动变比测试仪的使用要点变比测试仪操作规程全自动变比测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智全自动变比测试仪是以单片机为核心进行测量计算和自动掌控，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。

全自动变比测试仪的使用要点：1、在测量的时候，人不要触摸试品。

2、假如测试线短路，高处与低处压接反，会熔断保险。

保险熔断后，假如进行测量，再显示"正在测量，请等待!"后停住，请关机，更换相同容量的保险，重测。

3、连线要保持接触良好，仪器应良好接地。

4、仪器的工作场所应阔别强电场,强磁场,高频设备。

供电电源干扰越小越好，宜选用照明线，假如电源干扰还是较大，可以由交流净化电源给仪器供电，交流净化电源的容量大于200VA即可。

5、仪器工作时,假如显现液晶屏显示紊乱,按全部按键均无响应,或者测量值与实际值相差很远,请按复位键,或者关掉电源,再重新操作。

6、假如显示器没有字符显示，或颜色很淡，请调整亮度电位器至合适位置。

7、应存放在干燥通风处。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

有关变比测试仪的使用注意事项变比测试仪是一种常用的检测仪器，具有性能稳定、使用快捷、牢靠性高、维护简便等优点。

变比测试仪的性能特点：1、锂电池供电或者220V交流供电自适应，一次充电，可连续进行100台以上变压器变比组别测试，测试过程简单、便利。

全自动变比测试仪技术规范一、采用标准：下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

JJF 1067-2000 《工频电压比例标准装置校准规范》DL/T 596-2005 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-1997 《高压输变电设备的绝缘与配合》ZBY002 仪表仪器运输、运输贮存基本环境条件及试验方法二、主要技术参数：1.变比测试范围：1～50002.组别测试范围：1～123精确度1～5000 ±（0.2％±2个字）4.相位差测试范围：0～360°5.相位差分辨率：0.001°6.仪器电源输入：220V±22V 、50Hz±1Hz7.工作温度：-10℃～＋40℃．8.环境湿度：10％～55％．三、主要测试功能：1.可进行各种常用变压器及Z型变压器的变比测试。

2.测试量程宽达10000。

并有高低压测试线接反保护和菜单提示功能。

3.可进行单相、三相变压器的自动变比测试及误差计算。

4.可进行高低压侧联结组号和极性的自动识别。

5.仪器可记忆最近的100次测试结果数据，以便您随时查看和打印。

6.一键搞定，即当开始时设置好所有参数后，想重复测试或配有有载开关的变7、压器到各分接档的测试时，可只按一下“测试”键便完成一次测试。

8.分接测试可自动测出变压器三相绕组变比值、误差值、分接位置，所在分接的调压范围及极性等参数。

9.三相电源测试。

10.大屏幕液晶中文菜单，操作方便、直观快捷。

变压器变比组别测试仪操作注意事项变压器操作规程变压器变比组别测试仪由主机和配件箱两部分构成，其中主机是仪器的核心，全部的电气部分都在主机内部，其外箱接受高强度铝合金机箱，坚固耐用，配件箱用来放置测试变压器变比组别测试仪由主机和配件箱两部分构成，其中主机是仪器的核心，全部的电气部分都在主机内部，其外箱接受高强度铝合金机箱，坚固耐用，配件箱用来放置测试导线及工具。

变压器变比组别测试仪大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调整，可适应冬夏各季。

仪器工作时，假如显现液晶屏显示紊乱，按全部按键均无响应，或者测量值与实际值相差很远，请按复位键或者关掉电源再重新操作。

那变压器变比组别测试仪在操作过程中需要注意哪些安全措施？1、使用变压器变比组别测试仪前确定要认真阅读本操作说明书。

2、仪器的操应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射场所使用。

4、仪表应避开猛烈振动。

5、对变压器变比组别测试仪的维护和修理、护理和调整应由专业人员进行。

6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

7、高、低压电缆不要接反。

8、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

高压试验变压器的种类高压试验变压器分为油浸式试验变压器，充气式试验变压器，干式试验变压器三种。

油浸式高压试验变压器：容量大，价格便宜，维护和修理便利，主流产品，但随着容量的增大，设备体积也会加添，由于是油浸式的，所以比较简单脏，但使用年限长。

互感器变比极性测试仪

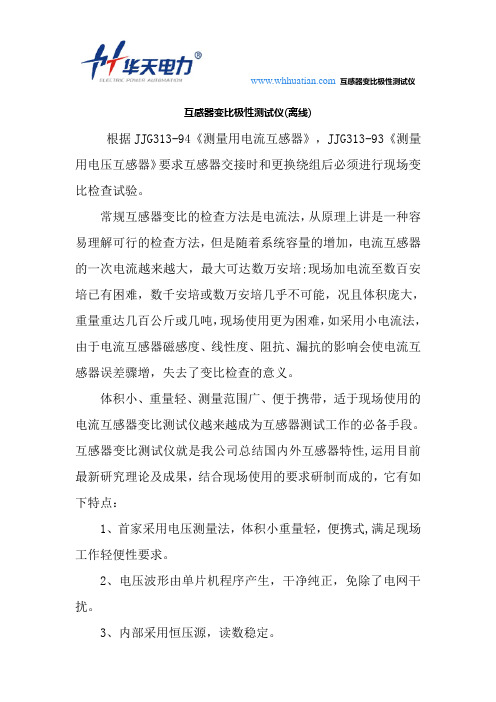

互感器变比极性测试仪(离线)
根据JJG313-94《测量用电流互感器》，JJG313-93《测量用电压互感器》要求互感器交接时和更换绕组后必须进行现场变比检查试验。

常规互感器变比的检查方法是电流法，从原理上讲是一种容易理解可行的检查方法，但是随着系统容量的增加，电流互感器的一次电流越来越大，最大可达数万安培;现场加电流至数百安培已有困难，数千安培或数万安培几乎不可能，况且体积庞大，重量重达几百公斤或几吨，现场使用更为困难，如采用小电流法，由于电流互感器磁感度、线性度、阻抗、漏抗的影响会使电流互感器误差骤增，失去了变比检查的意义。

体积小、重量轻、测量范围广、便于携带，适于现场使用的电流互感器变比测试仪越来越成为互感器测试工作的必备手段。

互感器变比测试仪就是我公司总结国内外互感器特性,运用目前最新研究理论及成果，结合现场使用的要求研制而成的，它有如下特点：
1、首家采用电压测量法，体积小重量轻，便携式,满足现场工作轻便性要求。

2、电压波形由单片机程序产生，干净纯正，免除了电网干扰。

3、内部采用恒压源，读数稳定。

互感器变比极性测试仪 4、适用于从几十安培至几万安培的所有电流互感器。

所有电磁式电压互感器。

5、能直接显示变比值和参考变比。

6、电子法测量互感器极性，简单直观。

操作规范3628D变比测试仪操作规范
3628D变比测试仪操作规范
操作步骤：
1、将变压器各侧引线拆除，将变压器A、B、C、O对应接至测试仪的A、B、C、O接线
柱上，注意高低压侧不要接反，主机接地端子可靠接地。

2、认真检查接线无误后，打开仪器电源，进入仪器参数设置界面，在此界面下根据设
备铭牌信息进行相应的参数设置，通过移动光标进行参数选定和增减数字。

参数设置完成后将光标移动至“额定匝数比”。

按F3保存数据。

3、按F1或F2进行测量，（需根据试品进行选择，按F1选单次测或按F2选连续测进行
测量。

4、测试完毕，进行数据打印。

注意事项：
1、测试开始后，如果屏幕显示“高低压接反”，应停止测试，检查接线是否有误。

2、仪器的接地必须可靠接地。

3、对有载调压变压器，中间有3个分接位是相同的变比值，设定时，总分接位数减例如开关有19个分接位置，9a、9b、9c相同，设定总分接应为17.。

变压器变比组别测试仪安全操作及保养规程1. 引言变压器变比组别测试仪作为一种非常重要的电力设备，在变压器的维护、检修和故障排查过程中起着至关重要的作用。

为了确保电力设备的正常运行和安全使用，本文将介绍变压器变比组别测试仪的安全操作及保养规程。

2. 安全操作规程为了保证使用变压器变比组别测试仪的安全性，以下是一些必须遵守的操作规程。

2.1 穿戴个人防护装备在操作变压器变比组别测试仪之前，操作人员必须穿戴个人防护装备，包括安全帽、绝缘手套、绝缘胶皮鞋和绝缘工作服。

这些装备可以有效地防止电击和其他意外伤害。

2.2 确保设备接地良好在使用变压器变比组别测试仪之前，必须确保设备接地良好。

操作人员应该使用接地线与设备的接地端进行连接，以便将电流迅速导入地面，减少电击的危险。

2.3 检查设备的工作状态在操作变压器变比组别测试仪之前，必须检查设备的工作状态。

确保设备处于正常工作状态，并且没有明显的损坏或故障。

如果发现设备有问题，应立即汇报给相关工作人员，不得进行任何操作。

2.4 遵循操作手册在操作变压器变比组别测试仪之前，务必仔细阅读操作手册，并按照手册中的操作步骤进行操作。

切勿随意操作或尝试未经训练的操作。

2.5 谨慎处理高电压变压器变比组别测试仪通常需要处理高电压。

在处理高电压时，操作人员必须格外谨慎，采取适当的防护措施，避免电击和其他危险。

3. 保养规程为了保证变压器变比组别测试仪的正常运行和长寿命，以下是一些保养规程的建议。

3.1 定期检查设备定期检查变压器变比组别测试仪的电源线、连接线和探头等部件是否存在磨损、松动或其他损坏情况。

如果发现损坏，应及时更换或修理。

3.2 定期清洁设备定期清洁变压器变比组别测试仪的外壳和探头等部件，去除积尘和污垢，并确保设备通风良好。

可以使用干净的软布轻轻擦拭外壳，注意避免使用含有化学物质的清洁剂。

3.3 定期校准设备定期校准变压器变比组别测试仪的测量精度，以确保测试结果的准确性。

Q/GDW变压比测试仪检测规范江苏省电力公司发布Q/GDW-10-J463-2011目次前言 (II)1范围 (1)2规范性引用文件 (1)3定义 (1)4变压比测试仪的误差表示及准确度级别 (1)5检测条件 (2)6检测项目和检测方法 (2)7检测结果的处理 (3)8检测周期 (4)附录A（规范性附录）变压比测试仪检测记录格式 (5)附录B（规范性附录）变压比测试仪检测报告内页格式 (6)IQ/GDW-II前言本规范是根据江苏省电力公司开展变压比测试仪检测工作的需要而编制。

本标准附录A、B为规范性附录。

本标准的编写格式和规则符合GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T600-2001《电力行业标准编写基本规定》的要求。

本规范由江苏省电力公司生产技术部提出并解释。

本规范由江苏省电力公司生产技术部归口。

本规范起草单位：江苏省电力公司生产技术部、江苏省电力试验研究院有限公司、江苏方天电力技术有限公司本标准主要起草人：包玉树、高山、徐晴、杨小平、李军、丁伟、李建红、杨世海、李澄、殷峰、王少华、李雪、符真、徐敏锐Q/GDW-10-J463-20111变压比测试仪检测规范1范围本规范规定了测量变比范围为1～2500的变压比测试仪的定义以及检测规则。

本规范适用于变压比测试仪的入网检测和周期性检测。

2规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。

JJF 1001-1998《通用计量术语及定义》DL/T 963－2005《变压比测试仪通用技术条件》JJG 970-2002《变压比电桥检定规程》3定义变压比测试仪是测量变压器变压比的专用仪器，可用来测量单相、三相变压器的变比值和变比误差值。

4变压比测试仪的误差表示及准确度级别4.1误差表达式变压比测试仪的测量误差用相对误差表示，即：δ=%1000×−k k k x 式中：δ——被测变压比测试仪的相对误差；——被测变压比测试仪示值；x k ——标准变比值。

变压器变比组别测试仪的测试概述变压器变比组别测试仪，也称为变比测试仪，是一种用于测试电力变压器变换比和接线桥的电器测试仪器。

变比测试仪通常用于电力系统的开发和维护，以确保变电站或发电厂中的变压器运行良好，其实际比值与设计比值相匹配。

变比测试仪可根据测试项目的不同，采用不同的测量原理，如门电压法、桥式法、输出电压法等。

本文将介绍使用变比测试仪进行变压器变比和组别测试的方法和步骤。

测试仪器和设备变压器变比组别测试仪通常由变比测试主机、测试线和电池组成。

变比测试主机是测试仪器的核心部件，包括直流电源、操作界面、测量回路等模块。

测试线由多组中心线和分线组成，用于连接变压器和测试主机。

电池用于提供直流电源。

在测试前需要检查测试仪器和设备是否正常工作，包括电源是否稳定，电池是否有足够的电量等。

测试步骤进行变压器变比和组别测试前，需要先确认变压器的参数和连接方式，以及测试仪器的测试模式和测量原理，然后根据测试需要选择不同的测试线进行连接。

以下是一个标准的变压器变比和组别测试流程：1.将测试线连接到变压器的两个高压绕组和两个低压绕组，确保每个线缆连接正确，并牢固可靠。

2.将测试线插入测试主机的接口中，并启动测试仪器。

3.根据测试需要，在测试仪器上设置变压器的参数和测量模式，然后按下“开始测试”按钮。

4.测试仪器会将一定的电流或电压加在变压器上，进行测量。

待测试完成后，测试仪器会自动计算和显示变压器的变换比和组别等数据。

5.可以根据测试结果，对变压器的连接方式进行优化和调整，以达到更好的电气性能和运行效果。

结论变压器变比组别测试仪是一种常用的电器测试仪器，用于测试电力变压器变换比和接线桥等参数。

测试变比和组别的流程和步骤比较简单，但需要注意测试仪器和设备的精度和可靠性，以确保测试结果的准确性和可靠性。

产品技术规范书设备名称：全自动变比测试仪型号：HDB-II数量：1台套生产厂家：武汉恒电高测电气有限公司一、产品应用：用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。

为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。

它体积小，重量轻，精度高，稳定性好。

它采用了大屏幕汉字显示、菜单操作，界面友好。

变比组别可一次测完。

该仪器是电力工业部门的理想测试仪器。

二、采用标准本全自动变比测试仪的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：●GBl91包装储运图示标志EQVISO780：1997●GB/T6587.2电子测量仪器温度试验●GB/T6587.3电子测量仪器湿度试验●GB/T6587.4电子测量仪器振动试验●GB/T6587.5电子测量仪器冲击试验●GB/T6587.6电子测量仪器运输试验●GB/T6587.7电子测量仪器基本安全试验●GB/T6587.8电子测量仪器电源频率与电压试验●GB/T6593—1996电子测量仪器质量检验规则●GB/T11463—1989电子测量仪器可靠性试验●GB/T14436工业产品保证文件总则●DL/T 963-2005变压比测试仪通用技术条件三、设备组成：1、测试仪一台2、电源线一根3、测试线一套4、产品使用说明书一本5、合格证（保修卡）一张四、技术要求一）、主要技术特点1．自动测量接线组别。

2．自动进行组别变换。

3．自动切换相序。

4．自动切换量程。

5．自动校表。

6．输入标准变比后，能自动计算出相对误差。

7. 一次测量完成，自动切断试验电压。

8. 设置数据,测量结果自动保存，可查看以前数据。

9. 测量有载变压器,只输入一次变比。

二）、主要技术指标1．变比测量范围：1—100002．组别：1—12点3．精度: 1-1000 0.2 级1000-10000 0.5级4. 电源：AC220V ±10%，50HZ5．使用环境温度：-5℃─ 40℃6．使用环境湿度：＜85%7. 体积：430×320×215mm38. 重量：8Kg五、服务质量要求1、资料要求提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。
