局域网环路分析

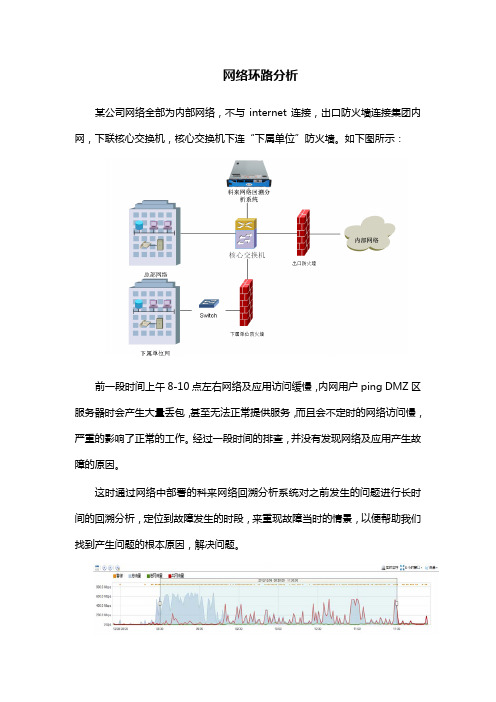

网络环路分析某公司网络全部为内部网络，不与internet连接，出口防火墙连接集团内网，下联核心交换机，核心交换机下连“下属单位”防火墙。

如下图所示：前一段时间上午8-10点左右网络及应用访问缓慢，内网用户ping DMZ区服务器时会产生大量丢包，甚至无法正常提供服务，而且会不定时的网络访问慢，严重的影响了正常的工作。

经过一段时间的排查，并没有发现网络及应用产生故障的原因。

这时通过网络中部署的科来网络回溯分析系统对之前发生的问题进行长时间的回溯分析，定位到故障发生的时段，来重现故障当时的情景，以便帮助我们找到产生问题的根本原因，解决问题。

上图为发生异常的3小时的流量视图，并且为网络总流量及进出流量做出统计，可以看到总流量已经占出口带宽的70%左右，峰值达到了682.35Mbps，顺时的网络利用率甚至更高，已经达到非常高网络利用率，会造成大量的数据包丢失。

详细分析：经过针对网络应用分析，发现这3小时的数据中，未知的UDP应用流量占用了总流量的99%以上（如下图）。

通过进行未知UDP应用的深入挖掘分析，可以发现大量UDP 2425 端口的单方向通讯。

所以基本我们可以确定网络中产生大数据量传输导致网络慢的原因就是内网中这些使用UDP 2425 端口进行通讯的数据占用了网络的大量带宽，导致网络中产生很多丢包，造成访问应用系统慢。

查找占用带宽较大的ip时，发现基本所有大流量传输的ip地址均为“该公司下属单位”网段的ip地址。

经过查阅资料和udp会话分析发现，使用UDP2425端口是飞秋软件，飞秋(FeiQ)是一款局域网聊天传送文件的绿色软件，它参考了飞鸽传书(IPMSG)和QQ, 完全兼容飞鸽传书(IPMSG)协议。

通过“下载分析”针对一个UDP2425会话进行解码分析，发现数据包的标识相同且TTL值递减，每次捕获的TTL的值都是递减2，可能存在路由环路，这就造成了大量相同的数据重复传输，导致网络性能降低，大量丢包。

网络环路对网络的影响分析一、问题背景：在利用交换机做二层透传，实现小区用户PPPoE拨号接入的实际运行环境中，由于网络环路问题，导致网络中的其他用户上网速度变慢甚至不能上网，对交换机管理也存在问题的一系列情况，针对网络的实际情况和交换机的机理，对网络环路对网络运营的具体影响进行了剖析，并针对不同的情况，具体该如何规避网络环路的影响。

二、网络拓扑结构示意图：图一：典型的组网应用在该方式的组网中，用户VLAN的ID值都透传到BAS系统，由BAS系统实现PPPoE 的终结，使用户接入Internet网络，网络结构为树型结构，BAS系统通过识别用户的VLAN ID值来区分用户，为了实现用户的绑定，其实现的方式是将用户名和VLAN ID值绑定，该VLAN ID值的PPPoE会话连接数只允许1个。

在实际的应运过程中，由于考虑到接入层交换机的成本，在楼道接入的交换机一般都不支持802.1Q的VLAN（设备成本较低，如港湾网络可集群管理的u Hammer 1016，u Hammer 1024），在小区汇聚的交换机支持的VLAN数也不多（如港湾的u Hammer24）,在中心与BAS 系统相连接的交换机支持的802.1Q的VLAN数目是比较多的（如港湾的FlexHammer16i/24），因此，一般给每个楼道交换机分配一个VLAN ID值，楼道的交换机对用户实现端口隔离，在BAS系统上为该VLAN创建多个会话数，以保证该VLAN下的所有用户都可以接入。

小区的汇聚交换机实现对用户数据帧的VLAN 封装和转发，同时对不同的楼道的VLAN进行区分，将多个VLAN透传到上端设备；中心的交换机实现对所有用户VLAN的汇聚。

三、网络环路具体形成的方式：1．在不同交换机间互连形成网络环路；2．在制作网线时，由于线序中1、2与3、6短路形成网络环路；3．在做负载均衡（有的称快速以太网通道FEC或端口聚合或链路捆绑）时，由于配置了一端的交换机，另一端的交换机（或服务器）没有配置，形成网络环路；4．在同一台交换机上，直接将网线连接到同一VLAN 的两个端口，形成网络环路；5．多种方式混合出现在整个网络中。

局域网环路工作总结
局域网环路是指在局域网中出现的一种网络故障，当数据包在局域网中不断地
在网络设备之间循环传输，导致网络拥堵和性能下降。

在日常的网络管理和维护中，局域网环路是一个常见的问题，需要及时发现和解决。

在这篇文章中，我们将对局域网环路的工作原理和解决方法进行总结。

首先，局域网环路是如何产生的呢？局域网环路通常是由于网络设备之间的错
误配置或者故障引起的。

比如，当网络中的交换机端口出现双向链路连接时，就可能导致数据包在网络中不断地循环传输，形成环路。

此外，当网络中的设备出现故障或者软件异常时，也可能导致局域网环路的产生。

其次，如何解决局域网环路呢？首先，我们需要使用网络管理工具对局域网进
行监控和诊断，及时发现局域网环路的存在。

一旦发现局域网环路，我们需要及时定位问题的原因，然后对网络设备进行相应的配置和调整，避免数据包在网络中形成环路。

此外，我们还可以通过网络设备的日志信息和报警信息来判断局域网环路的存在，并及时采取相应的措施来解决问题。

总的来说，局域网环路是一个常见的网络故障，需要及时发现和解决。

通过对
局域网环路的工作原理和解决方法进行总结，我们可以更好地理解和处理局域网环路的问题，提高网络的稳定性和性能。

希望这篇文章能够帮助大家更好地理解局域网环路，并在日常的网络管理和维护中更好地应对局域网环路的问题。

局域网环路分析一、概括局域网环路分析是计算机网络维护和管理中一项重要的任务。

环路是指在网络拓扑中，由于配置错误或其他原因，导致数据包在局域网内无限循环，无法正常传输的现象。

环路的存在不仅会影响网络性能，导致网络拥堵和延迟，还可能引发广播风暴，对网络设备造成损害。

及时发现和解决局域网环路问题对于保障网络稳定运行至关重要。

环路分析通常涉及对网络拓扑结构、设备配置、数据流等方面的检查。

通过收集网络设备的日志信息、分析网络流量、使用网络诊断工具等方法，可以定位环路产生的位置和原因。

一旦环路被识别，可以采取相应的措施进行修复，如重新配置网络设备、调整网络拓扑结构等，以消除环路，恢复网络正常通信。

在局域网环路分析中，需要综合考虑网络规模、设备类型、网络拓扑结构等因素。

对于大型复杂的网络，环路分析可能更加复杂和耗时。

在进行环路分析时，需要制定详细的计划，明确分析的目标和方法，并充分利用各种资源和技术手段，以提高分析效率和准确性。

局域网环路分析是保障网络稳定运行的重要环节。

通过有效的环路分析，可以及时发现和解决网络问题，提高网络性能和可靠性。

1. 局域网环路的概念和定义局域网（Local Area Network，简称LAN）是指在一个有限地理范围内，将计算机、外设和其他通信设备互联起来的计算机网络。

在这个网络中，设备之间可以直接通信，无需通过公共通信网络。

环路则是指在网络拓扑中，由于某种原因（如配置错误、物理链路故障等）导致数据在传输过程中形成闭环，使得数据在网络中反复传输，无法正常到达目的地。

局域网环路是一种特殊的网络状态，其定义是指在网络中，由于配置错误或其他原因，导致数据包在传输过程中形成闭环，从而在网络中反复传输，无法正确到达目的地。

这种情况会导致网络性能严重下降，影响网络的正常运行。

环路可能是由于物理链路故障、网络配置错误、网络拓扑变更等多种原因引起的。

局域网环路不仅会导致网络性能下降，还可能引发其他严重问题。

局域网环路工作总结
局域网环路是一种常见的网络问题，它会导致网络数据包在网络中不断循环，
最终导致网络拥堵甚至瘫痪。

在工作中，我们经常会遇到局域网环路的问题，因此需要对其进行总结和分析，以便更好地解决这一问题。

首先，局域网环路的产生通常是由于网络设备配置错误或者网络拓扑结构设计
不当所导致的。

当网络中存在环路时，数据包会不断在环路中传输，造成网络拥堵和性能下降。

因此，我们在设计和配置局域网时，需要避免出现环路，或者及时发现并解决环路问题。

其次，解决局域网环路问题的关键在于及时发现并定位问题所在。

我们可以通
过网络监控工具来查看网络流量和数据包传输情况，从而发现是否存在环路问题。

一旦发现环路，我们需要迅速定位问题所在的设备，并对其进行配置或者物理连接的调整，以消除环路。

另外，预防局域网环路问题的发生也是非常重要的。

在设计网络拓扑结构时，
我们应该避免出现环路，采用合理的网络设计和设备配置，以减少环路问题的发生。

此外，定期对网络进行巡检和维护，及时发现并解决潜在的环路问题，也是非常重要的。

总的来说，局域网环路是一个常见但又十分棘手的网络问题，我们需要在工作
中不断总结经验，提高对局域网环路问题的识别和解决能力，以保障网络的稳定和高效运行。

希望通过我们的努力，能够更好地解决局域网环路问题，提升网络的可靠性和性能。

局域网环路快速排查 The manuscript was revised on the evening of 2021
局域网环路快速排查
当局域网中出现环路后，可通过以下命令定位出现环路的交换机
1、show process cpu
出现环路的交换机，会消耗大量的CPU资源，如果发现IP INPUT 进程占用资源太大。

则说明该交换机极有可能出现环路。

2、sh interfaces | include is up | bro
查看各端口广播数量增长的比例（单位时间内广播包对比）若增大的很夸张，说明该端口下联的网络设备出现环路。

若观察不明显，可先清除计数器，再对比。

（clear counters）
3、show log
产生环路的交换机，因为从不同的端口学习到了相同的MAC地址，因此日志中会产生大量的MAC地址冲突信息。

4、统计故障的网络设备，共同汇聚于哪个交换机下面
收集故障信息，通过已知的网络拓补结构可迅速定位出现环路（故障）的交换机。

1442020.11 随着信息化在铁路行不断发展入应用，网络规模不断扩大，户不断增加，个安全、稳定、网络，成为网络管理人员的首要任务。

以笔位网络现已覆盖站段，终端设备已经超过3万台。

在大型的网络管理过程中，不可避免且成为影响网络稳定的最主要因素，发生将大面积网络故障，影响后果严重。

网络环路的分类和危害在局域网中，路一般分为二层环路和三层环路。

常表述为路由环路，生于路由协议配置不当。

在日常维护中，我们面对的网络环路故障多为交换机的二层环路。

二层环路主要是由于冗余链路造成的，交环路影响核心网络案例辖的多个单位反映，网络环路问题解析及优化建议■ 西安 康剑 卢荣平换机具有MAC 地址学习功能，内部建立并自动更新MAC 地址表。

在冗余链路的网络环路故障中，因为广播风暴和图1 施工规划示意图图2 施工实际接线示意图Trouble Shooting分析如下。

（1）检查核心交换机。

出现网络故障时，检查核心交换机N7K，使用“show ip arp”命令显示MAC地址incomplete状态，这种现象说明N7K的MAC地址被清空，N7K处于重新ARP学习的过程，因此造成网络临时丢包。

（2）MAC地址表刷新原因。

因外部网络拓扑发生变化，N7K收到TCN（Topology Change）的信号所造成。

进一步检查发现，核心交换机N7K的25口，TCN变化量较大。

日志如下：Number of topology ch anges 13078 last change occurred 0:04:40 ago from Ethernet9/25Number of topology ch anges 3329 last change occurred 0:05:15 ago from Ethernet9/25（3）检查下联交换机。

核心交换机的25口下联设备为一台思科交换机，为集团周边单位提供综合信息网接入服务。

查看此设备日志发现，一台终端的MAC地址可以从41和42端口同时学习到，存在环路。
