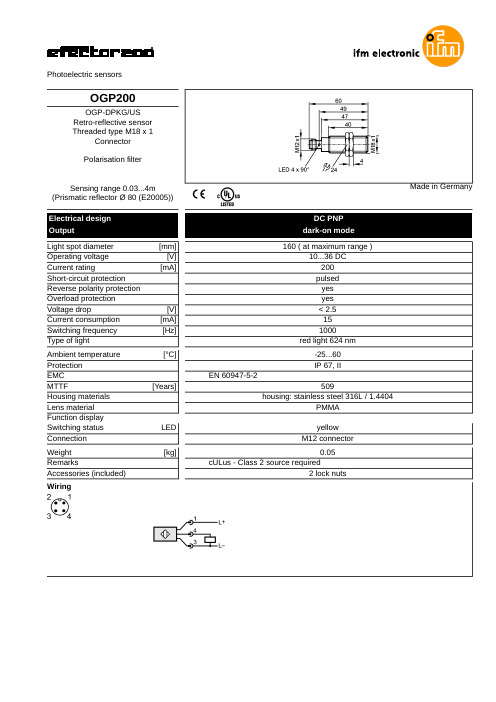

PhotoelectricsensorsMade inGermanyOGP200OGP-DPKG/US Retro-reflective sensor Threaded type M18x 1Connector Polarisation filterSensing range 0.03...4m(Prismatic reflector Ø80(E20005))DC PNP Electrical design dark-on mode Output160(at maximum range )Light spot diameter [mm]10...36DCOperating voltage [V]200Current rating[mA]pulsed Short-circuit protection yes Reverse polarity protection yes Overload protection <2.5Voltage drop[V]15Current consumption [mA]1000Switching frequency [Hz]red light 624nmType of light -25...60Ambient temperature [°C]IP 67,IIProtection EN 60947-5-2EMC 509MTTF[Years]housing:stainless steel 316L /1.4404Housing materials PMMALens material Function display yellow Switching status LED M12connectorConnection0.05Weight [kg]cULus -Class 2source requiredRemarks2lock nutsAccessories (included)WiringExcess gaingraphsifm electronic gmbh •Friedrichstraße 1•45128Essen —We reserve the right to make technical alterations without prior notice.—GB —OGP200—13.04.2007OGP200Zubehör1:ØSchraubenkopf bis 7,5mmMade in GermanyE20005Tripelspiegel Ø80mmrund;für Rotlicht-und Infrarotlicht-ReflexlichtschrankenAusführung 7Dicke [mm]-10...58Umgebungstemperatur [°C]KunststoffGehäusewerkstoffe 0,032Gewicht[kg]ifm electronic gmbh •Friedrichstraße 1•45128Essen —Technische Änderungen behalten wir uns ohne Ankündigung vor!—DE —E20005—16.08.2010ConnectiontechnologyMade inGermanyE11508ifm electronic Socket For sensors with M12connector Free from silicone Free from halogenwirablegold-plated contactsAC/DC Electrical design 250AC/DC Operating voltage [V]4(40°C)Current rating [A]straight Design-25...85Ambient temperature [°C]IP 68Protection PAMaterial body brass;nickel-platedMaterial nut wirable;...0.75mm²(Ø4...6mm);screw terminalsConnection 0.029Weight [kg]Wiringifm electronic gmbh •Friedrichstraße 1•45128Essen —We reserve the right to make technical alterations without prior notice.—GB —E11508—06.03.2003Operating instructionsRetro-reflective sensorOGP2xxP 200 / 00UKFunctions and featuresIn conjunction with a prismatic reflector or reflective tape the retro-reflectivesensor detects objects and materials without contact and indicates their presence by a switched signal.Range (r): see type label.InstallationLEDPlace prismatic reflector or reflective tape behind the object to be detected. Align the photocell and fasten it to a mounting bracket.Maximum range is only achieved with precise alignment.Electrical connectionDisconnect power before connecting the unit as follows:OperationCheck the safe functioning of the sensor.Units with dark-on mode (OGP-DPKG): The output is switched / the yellow LED is lit when an object is present.Units with light-on mode (OGP-HPKG): The output is switched / the yellow LED is lit when no object is present.1:••MaintenanceKeep the lens of the sensor free from soiling. For cleaning do not use any solvents or cleaning agents which could damage the plastic lenses.0 07 / 20110 07 / 2011MTTF, MTTFd-Zertifikatifm electronic gmbhMTTF, MTTFd certificateFriedrichstraße 145128 Essen GermanyTelefon: +49 (0)201 / 24 22 - 0Telefax: +49 (0)201 / 24 22 - 1200Internet: Datum der Erklärung /Declaration date :Berechnungsgrundlagen / Basis of calculationNorm:Standard:DIN EN ISO 13849-1:2008 (und/and SN 29500, T=40° C)Berechnungsformel:Calculation formula:DIN EN ISO 13849-1:2008 NormabschnitteC.5: MTTF, MTTFd Daten elektrischer Bauteile (typisch und ungünstigster Fall)D.1: Parts Count Verfahren ungünstigster Fall mit Sicherheitsfaktor 10DIN EN ISO 13849-1:2008 AnnexC.5: MTTF, MTTFd data of electrical components (typical and worst case)D.1: Parts count method worst case with safety factor 10=nMTTFnMTTF 1112⋅=MTTF MTTFd 102⋅=MTTF MTTFd Jahre / YearsZyklen/CyclesProdukt / Product MTTF MTTFd MTTFdungünstigster Fall/worst caseB 10d *Erläuterung / ExplanationDie Informationen erfolgen unter Ausschluss jeglicher Garantie.Das benannte Produkt ist kein Sicherheitsbauteil gemäß der Maschinenrichtlinie 2006/42/EG.* Bei Geräten mit Relaisausgang; Anzahl der Schaltspiele des Relais - Änderungen vorbehalten -The information is given without any guarantee.The indicated product is no safety component according to the machine directive 2006/42/EC.* For units with relay output; number of the switching cycles of the relay - subject to modifications -ungünstigster Fall/worst case19.04.2011OGP2005091018102—。
ifm传感器01d300说明书
ifm传感器01d300说明书
ifm传感器01d300说明书
工作模式
运行模式
正常工作模式
通电时设备处于“运行”模式。
设备将根据设定参数执行测量和评估功能, 并发出输出信号。
显示器显示当前的系统压力(可禁用)。
黄色LED指示输出功能的切换状态。
显示模式
显示参数和已设定的参数值
轻按“模式/选定”按钮时,设备将进入“显示”模式,在该模式中可读取参数值。
设备内部检测、处理和输出功能将如同在“运行”模式下一样继续运行。
每次按下“模式/选定”按钮,可滚读参数名称。
轻按“设定’按钮时, 相应的参数值会显示15s。
再过15s后,设备将返回“运行”模式。
编程模式
设定参数值
查看参数值时,按住“设定”按钮超过5s,设备将进入“编程”模式。
按“设定”按钮可更改参数值,再按“模式/选定”按钮可确认新值。
除非已确认新值,否则设备将按初始参数值,如同在“运行”模式下一样继续运行内部检测、处理和输出功能。
若15s内未按下任何按钮,则设备会返回“运行”模式。
ifm激光传感器说明书
IFM激光传感器是一种高精度的光学传感器，通过激光束来测量目标物体的距离和位置。
它适用于工业自动化领域，可以广泛应用于物体定位、测距、测量和检测等方面。
IFM激光传感器的主要特点和功能如下:
1. 高精度测量: IFM激光传感器采用高精度的激光束，可以实现精确的距离测量，测量误差较小。
2. 宽测量范围: IFM激光传感器可以在较大的距离范围内进行测量，通常可以测量几米甚至更远的距离。
3. 高速测量: IFM激光传感器具有快速测量的能力，可以实时测量目标物体的位置和移动速度。
4. 多种测量模式: IFM激光传感器可以根据不同的应用需求选择不同的测量模式，如单点测量、连续测量和多点测量等。
5. 稳定可靠: IFM激光传感器采用优质的材料和制造工艺，具有良好的耐用性和稳定性，可以长时间稳定运行。
6. 易于安装和使用: IFM激光传感器通常采用小巧的设计，便于安装在各种设备和机器上，操作简单方便。
总之，IFM激光传感器是一种具有高精度、广泛应用和稳定可
靠的光学传感器，可为工业自动化领域提供精确的测量和检测功能。

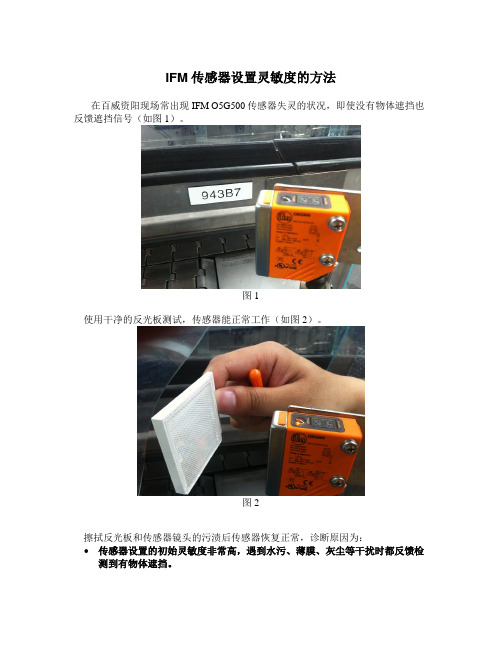

IFM传感器设置灵敏度的方法
在百威资阳现场常出现IFM O5G500传感器失灵的状况，即使没有物体遮挡也反馈遮挡信号（如图1）。
图1
使用干净的反光板测试，传感器能正常工作（如图2）。
图2
擦拭反光板和传感器镜头的污渍后传感器恢复正常，诊断原因为：
传感器设置的初始灵敏度非常高，遇到水污、薄膜、灰尘等干扰时都反馈检测到有物体遮挡。
解决此问题的方法为重新设置传感器的灵敏度，方法为：
1. 使用卡片查看反光板上光斑的大小；
图3
2. 使用卡片遮挡住光斑的三分之一，同时设置传感器；
图4
3. 按传感器OUT on 两秒，灯先慢闪后快闪，快闪时按OUT on一次，设置完成；
4. 使用容器遮挡测试，如能穿透则减少卡片遮挡光斑的面积重新设置。
如此设置能使传感器的容污率提高，避免轻微的水雾就反馈遮挡信号。
Larry He
2013.05.06。
激光测距传感使用手册前言尊敬的客户：衷心的感谢您选择了深圳市南方测控技术有限公司的激光测距传感器！为了让您更好的使用本激光测距传感器与防止意外事故的发生，请您在使用本激光测距传感器前仔细的阅读本说明书。
本说明书的版权归属深圳市南方测控技术有限公司所有，如在不影响本激光测距传感器整体性能的前提下所作的修改或更新，恕不另行通知。
激光测距传感器系统说明术语解释➢激光测距：利用激光对目标的距离进行准确测定。
激光测距一般采用两种方式来测量距离：脉冲法和相位法。
➢脉冲激光测距：基于激光脉冲反射时差法原理，测距仪器发射出的激光经被测量目标反射后，激光束被测距仪器接收，测距仪器记录激光往返的时间。
光速和往返时间的乘积的一半，就是测距仪器和被测量物体之间的距离。
➢激光测距传感器：为工业测量之产品，采用工业标准设计、生产和检测，可在线24小时连续实施测量，有的可以多台组网测试。
➢激光安全等级：国际上对激光有统一的分类，激光器分为四类（Class1、Class2、Class3、Class4）。
Class1激光器对人是安全的，Class2激光器对人有较轻的伤害，Class3以上的激光器对人有严重伤害，使用时需特别注意，避免对人眼直射。
➢Class2激光器：指激光器的出口光功率小于1mw，一般认为对人的眼睛是安全的，正常暴露在这种激光器的光束下不会对眼睛的视网膜造成永久性的伤害。
尽管此种激光器是安全的，但也不能长时间的直视激光光束。
如偶尔照射到人眼还不至于引起伤害，但连续观察激光束时能损伤眼睛。
此是对第二级激光器的最重要控制措施。
➢系统概述LPS系列激光测距传感器是一种功能强大的测量精确、无接触式的工业用距离测量设备，它可广泛地被集成用于各种工业用途的控制和监测系统上。
使用图例如下：LPS系列激光测距传感器是一款使用方便的工业应用激光测距仪表，特别为交通、炼钢、仓储、建筑、码头等需要自动进行距离和位置控制的应用而设计研发，具有很高地实用性。
激光传感器O1D100中文操作说明目录安全指示 (21)功能和特性 (22)操作和指示元件 (22)电气连接 (23)操作模式 (24)编程 (25)设置／操作 (26)技术信息／操作／参数可调节参数 (27)菜单结构1：主菜单 (30)菜单结构2：扩展功能 (31)菜单结构3：教学模式 (32)输出功能 (32)比例图 (36)安全指示在安装本设备之前，请阅读产品描述。
确保产品适合于您的应用场合，不受任何限制。
如果未遵守操作指示或技术数据，可能发生人员受伤或财产受损。
可见激光，激光保护级别2级。
设备附近必须使用粘贴标签（警告激光）。
请遵守产品标签上的小心事项和警告说明。
避免暴露此缝隙会释放激光小心激光请勿凝视光柱2级激光产品最大功率波长650nm脉冲21CFR PART 1040EN60825-1:2003-10粘贴到电缆2级激光产品请对电源电缆使用粘贴标签。
请勿凝视光柱－避免暴露－拔下插头可使激光光柱消失Ifm电子gmbh D-45127 ESSEN小心－使用此处指定以外的控制、调节或程序可能导致灾难性的辐射泄漏。
功能和特性光学距离传感器测量－ 10m的距离在10段显示屏上显示测量结果根据设置输出功能，生成2个输出信号O1D100：认证：21 CRF 部件 1040操作和指示元件○14×LED绿色发光LED＝电源，以及设置显示单位（mm，m，inch）○24×LED黄色指示切换状态，如果切换到相应的输出，则亮灯（两位未使用）○34位字母数字显示指示测量结果、参数以及参数值。
○4编程按钮 [Set]设置参数值（按住不放可以滚动，短暂地按可以增加）。
○5编程按钮 [Mode / Enter]选择参数，以及确认参数值输出1输出2切换功能：输出1/2切换PNP（O1D100）或NPN（O1D103）；可以按照输出分别设置功能滞后功能 / .（Hno）滞后功能 / .（Hnc）窗口功能 / .（Fno）窗口功能 / .（Fnc）模拟输出：仅输出2——I：4 － 20mAU：0 － 10V电气连接本设备只能由熟练的电工来连接。
Ifm LR2050说明书
易福门液位传感器进行连续检测时，物料的料位被连续地检测，并转换成电子信号，同时被显示出来。
根据产品的型号，它们也有可自由选择的开关量输出或模拟量输出，用于进一步处理。
易福门IFM液位传感器的应用
LR2050可承受恶劣环境条件或高温。
另外还可在受限空间内安装，或使用同轴管检测油。
由于采用安装调整和模块化概念，LR传感器可灵活地适应任何应用。
成功源自模块化概念
探杆可以缩短或更换，有助于减少LR库存量并简化更换。
用户友好的设置
在安装之前，用户就可通过按钮或IO-Link在PC上设置传感器参数。
如果需要，可在现场通过按钮进行安装调整。
采用新设计、带扩展功能的LR液位传感器
安装调整功能可实现在任意位置的安装
介质温度zui高可达100 °C
仿真功能有利于工厂软件的测试
自动检测探杆长度
探杆长度15...200 cm
作为第二代家族经营企业，易福门公司总部设在德国艾森市，其研发和生产基地位于泰特南市康斯坦斯湖边，后者是一个与德国密不可分的工业重镇。
德国制造--易福门的7844种产品88%是在这里生产的。
公司有450多名员工在这里从事研发工作，并与多所研究机构、大学、创业公司密切合作，取得了580多项、约440有效和申请以及面向未来的创新产品解决方案。
这些成果为所有产品提供有力的保障。
ifm激光测距传感器中文说明书第一部分：介绍
IFM激光测距传感器是一种先进的测量设备，用于测量物体与传感器之间的距离。
它采用激光技术，精确测量给定物体的距离，并提供可靠的数据输出。
本说明书将详细介绍IFM激光测距传感器的特点、工作原理、安装及使用方法。
第二部分：特点
1.高精度：IFM激光测距传感器具有高精度测量能力，可以测量距离的误差小于0.1mm。
它可以精确测量各种形状和材质的物体的距离。
2.多功能性：IFM激光测距传感器具有多种测量模式，包括单点测量、连续测量和平均测量。
用户可以根据实际需求选择合适的模式进行测量。
3.高速测量：IFM激光测距传感器采用先进的激光技术，具有高速测量能力。
它可以在几毫秒内完成一次测量，适用于快速物体测量和高速生产线上的应用。
4.长测距范围：IFM激光测距传感器具有较长的测距范围，可以测量距离大约为0.1m到10m的物体。
用户可以根据实际情况选择合适的
传感器进行测量。
第三部分：工作原理
IFM激光测距传感器利用激光束发射器发射出的激光束与物体相交，然后接收到反射的激光束。
通过计算激光束的反射时间，传感器可以
精确测量距离。
传感器内部的芯片通过对反射激光的处理，可以将距
离转换为数字信号输出。
第四部分：安装
1.安装位置：IFM激光测距传感器应安装在能够有效检测到测量对象的位置。
传感器的激光束应垂直照射在测量对象表面上。
2.安装注意事项：在安装前，请确保传感器和测量对象之间没有
阻挡物，以确保准确的测量结果。
同时，传感器应保持平稳固定，以
避免因振动而导致的误差。
3.连接电源：将传感器连接到电源，并检查电源是否正常。
确保
与传感器兼容的电源和线缆，以确保传感器正常工作。
第五部分：使用方法
1.参数设置：在使用前，用户可以通过传感器上的设置按钮调整
不同的参数，如测量模式、测距范围等。
用户可以根据实际需求选择
合适的参数。
2.数据输出：传感器将测量数据以数字信号的形式输出。
用户可
以通过连接传感器和计算机等设备，实时获取和处理数据。
3.维护保养：定期检查传感器的工作状态，如激光发射器和接收
器是否正常工作。
需要注意的是，传感器的镜片应保持清洁，以确保
良好的测量结果。
第六部分：故障排除
在使用过程中，如果遇到传感器不正常工作的情况，可以按照以
下步骤进行故障排除：
1.检查电源连接是否正常，并确保电源电压在合理范围内。
2.检查传感器与测量对象之间是否有障碍物或污物影响测量结果，如有需要清理或重新安装传感器。
3.若传感器没有输出测量数据，可以尝试重新设置参数或重新启
动传感器。
4.如无法解决问题，请联系供应商或售后服务中心寻求帮助。
总结：
IFM激光测距传感器是一种精确、高速、多功能的测量设备，适用于各种工业领域的应用。
本说明书详细介绍了传感器的特点、工作原理、安装和使用方法，并提供了故障排除的指引。
希望本说明书能够
帮助用户正确使用和维护IFM激光测距传感器，以保证其性能和寿命。
