光电成像原理与技术总复习

光电成像原理与应⽤复习资料1、光电效应应按部位不同分为内光电效应和外光电效应，内光电效应包括（光电导）和（光伏效应）。

2、真空光电器件是⼀种基于（外光电）效应的器件，它包括（光电管）和（光电倍增管）。

3、光电导器件是基于半导体材料的（光电导）效应制成的，最典型的光电导器件是（光敏电阻）。

4、硅光电⼆极管在反偏置条件下的⼯作模式为（光电导），在零偏置条件下的⼯作模式为（光伏模式）。

5、变象管是⼀种能把各种（不可见）辐射图像转换成为（可见）图像的真空光电成像器件。

6、固体成像器件电荷转移通道主要有两⼤类，⼀类是（SCCD），另⼀类是（BCCD）。

7、光电技术室（光⼦技术）和（电⼦技术）相结合⽽形成的⼀门技术。

8、场致发光有（直流）、（交流）和结型三种形态。

9、常⽤的光电阴极有（正电⼦亲合势光电阴极）和（负电⼦亲合势光电阴极），正电⼦亲和势材料光电阴极有哪些（Ag-O-Cs,单碱锑化物，多碱锑化物）。

10、根据衬底材料的不同，硅光电⼆极管可分为（2DU）型和（2CU）型两种。

11、像增强器是⼀种能把（微弱）增强到可以使⼈眼直接观察的真空光电成像器件，因此也称为（微光管）。

12、光导纤维简称光纤，光纤有（纤芯）、（包层）及（外套）组成。

13、光源按光波在时间，空间上的相位特征可分为（相⼲）和（⾮相⼲）光源。

14、光纤的⾊散有材料⾊散、（波导⾊散）和（多模⾊散）。

15、光纤⾯板按传像性能分为（普通OFP）、（变放⼤率的锥形OFP）和（传递倒像的扭像器）。

16、光纤的数值孔径表达式为（），它是光纤的⼀个基本参数、它反映了光纤的（集光）能⼒。

17、真空光电器件是基于（外光电）效应的光电探测器，他的结构特点是有⼀个（真空管），其他元件都置于（真空管）。

18、根据衬底材料的不同，硅光电电池可分为（2DR）型和（2CR）型两种。

19、根据衬底材料的不同，硅光点⼆、三级管可分为（3DU）型和（3CU）型两种。

20、为了从数量上描述⼈眼对各种波长辐射能的相对敏感度，引⼊视见函数V（f）, 视见函数有（明视见函数）和（暗视见函数）。

复习指南注：答案差不多能在书上找到的都标注页数了，实在找不到的或者PPT上的才打在题后面了，用红色和题干区分。

特此感为完善本文档所做出贡献的各位大哥。

(页码标的是白廷柱、金伟其编著的光电成像原理与技术一书)1.光电成像系统有哪几部分组成?试述光电成像对视见光谱域的延伸以及所受到的限制(长波限制和短波限制)。

(辐射源，传输介质，光学成像系统，光电转换器件，信息处理装置。

P2-4)答:辐射源，传输介质，光学成像系统，光电转换器件，信息处理装置。

[1]电磁波的波动方程该方程电磁波传递图像信息物空间和像空间的定量关系，通过经典电磁场理论可以处理电磁波全部的成像问题[2]收到的限制：当电磁波的波长增大时，所能获得的图像分辨力将显著降低。

对波长超过毫米量级的电磁波而言，用有限孔径和焦距的成像系统所获得的图像分辨力将会很低。

因此实际上己排除了波长较长的电磁波的成像作用。

目前光电成像对光谱长波阔的延伸仅扩展到亚毫米波成像。

除了衍射造成分辨力下降限制了将长波电磁波用于成像外，用于成像的电磁波也存在一个短波限。

通常把这个短波限确定在X 射线(Roentgen 射线)与y 射线(Gamma 射线)波段。

这是因为波长更短的辐射具有极强的穿透能力，所以，宇宙射线难以在普通条件下聚焦成像。

2.光电成像技术在哪些领域得到广泛的应用?光电成像技术突破了人眼的哪些限制?(P5)答：[1]应用：(1)人眼的视觉特性(2)各种辐射源及目标、背景特性(3)大气光学特性对辐射传输的影响(4)成像光学系统(5)光辐射探测器及致冷器(6)信号的电子学处理(7)图像的显示[2]突破了人眼的限制:(1)可以拓展人眼对不可见辐射的接受能力(2)可以拓展人眼对微弱光图像的探测能力(3)可以捕捉人眼无法分辨的细节( 4)可以将超快速现象存储下来3.光电成像器件可分为哪两大类?各有什么特点?(P8)固体成像器件主要有哪两类?(P9，CCD CMOS)答：[1]直视型：用于直接观察的仪器中，器件本身具有图像的转换、增强及显示等部分，可直接显示输出图像，通常使用光电发射效应，也成像管.[2]电视型：于电视摄像和热成像系统中。

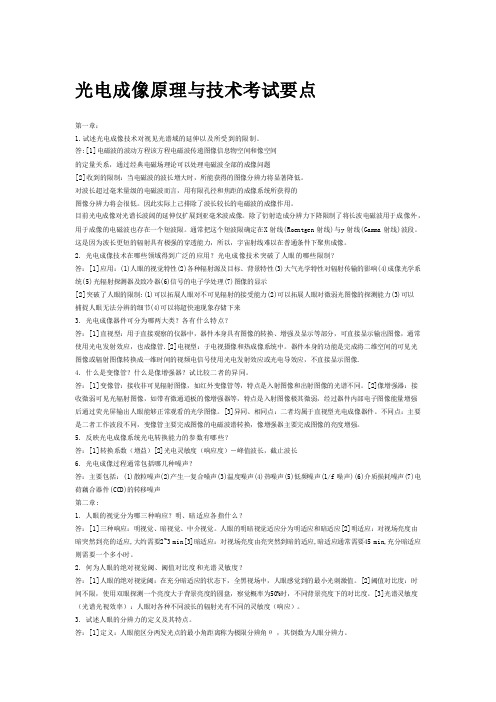

光电成像原理与技术考试要点第一章：1.试述光电成像技术对视见光谱域的延伸以及所受到的限制。

答:[1]电磁波的波动方程该方程电磁波传递图像信息物空间和像空间的定量关系，通过经典电磁场理论可以处理电磁波全部的成像问题[2]收到的限制：当电磁波的波长增大时，所能获得的图像分辨力将显著降低。

对波长超过毫米量级的电磁波而言，用有限孔径和焦距的成像系统所获得的图像分辨力将会很低。

因此实际上己排除了波长较长的电磁波的成像作用。

目前光电成像对光谱长波阔的延伸仅扩展到亚毫米波成像。

除了衍射造成分辨力下降限制了将长波电磁波用于成像外，用于成像的电磁波也存在一个短波限。

通常把这个短波限确定在X 射线(Roentgen 射线)与y 射线(Gamma 射线)波段。

这是因为波长更短的辐射具有极强的穿透能力，所以，宇宙射线难以在普通条件下聚焦成像。

2. 光电成像技术在哪些领域得到广泛的应用？光电成像技术突破了人眼的哪些限制？答：[1]应用：(1)人眼的视觉特性(2)各种辐射源及目标、背景特性(3)大气光学特性对辐射传输的影响(4)成像光学系统(5)光辐射探测器及致冷器(6)信号的电子学处理(7)图像的显示[2]突破了人眼的限制:(1)可以拓展人眼对不可见辐射的接受能力(2)可以拓展人眼对微弱光图像的探测能力(3)可以捕捉人眼无法分辨的细节(4)可以将超快速现象存储下来3. 光电成像器件可分为哪两大类？各有什么特点？答：[1]直视型：用于直接观察的仪器中，器件本身具有图像的转换、增强及显示等部分，可直接显示输出图像，通常使用光电发射效应，也成像管.[2]电视型：于电视摄像和热成像系统中。

器件本身的功能是完成将二维空间的可见光图像或辐射图像转换成一维时间的视频电信号使用光电发射效应或光电导效应，不直接显示图像.4. 什么是变像管？什么是像增强器？试比较二者的异同。

答：[1]变像管：接收非可见辐射图像，如红外变像管等，特点是入射图像和出射图像的光谱不同。

题型：填空，选择，名词解释，解答复习大纲：第一章：1. 试述光电成像技术对视见光谱域的延伸以及所受到的限制。

2. 光电成像技术在哪些领域得到广泛的应用？光电成像技术突破了人眼的哪些限制？3. 光电成像器件可分为哪两大类？各有什么特点？4. 什么是变像管？什么是像增强器？试比较二者的异同。

5. 反映光电成像系统光电转换能力的参数有哪些？6. 光电成像过程通常包括哪几种噪声？第二章:1. 人眼的视觉分为哪三种响应？明暗适应各指什么？2. 何为人眼的绝对视觉阈、阈值对比度和光谱灵敏度？3. 试述人眼的分辨力的定义及其特点。

4. 简述下列定义：（1）图像信噪比；（2）图像对比度；（3）图像探测方程5. 目标搜索的约翰逊准则把探测水平分为几个等级？各是怎么定义的？6. 人眼的凝视时间和瞥见时间第三章：1. 波长为0.7卩m的1W辐射能量约为多少光子/秒？2. 通常光辐射的波长范围可分为哪几个波段？如：红外，可见光波长是什么？3. 试述辐射度量与光度量的联系和区别。

4. 太阳的亮度L=1.9 X 109cd/m2,光视效能K= 100,试求太阳表面的温度。

5. 假定一个功率（辐射通量）为60W的钨丝充气灯泡在各个方向均匀发光，求其发光强度。

6. 有一个直径d=50mm勺标准白板，在与板面法线成45角处所测得发光强度为0.5cd , 试分别计算该板的光出射度Mv亮度Lv和光通量①v。

7. 一束光通量为6201m,波长为460nm的蓝光射在一个白色屏幕上，问屏幕上一分钟内接收到多少能量？8. 在离发光强度为55cd 的某光源2.2m 处有一个屏幕，假定屏幕的法线通过该光源，试求屏幕上的光照度。

9. 根据物体的辐射发射率可将物体分为哪几种类型？10. 试简述黑体辐射的几个定律，并讨论其物理意义。

11. 已知太阳最大辐射波长为入=0.47卩m日地平均距离L=1.495 X 108Kn,太阳半径Rs=6.955 X 105Kn,如将太阳和地球近似看作黑体，求太阳和地球的表面温度。

光电成像原理与技术答案【篇一：光电成像原理与技术总复习】t>一、重要术语光电成像技术、像管、变像管、像增强器、摄像管（器）、明适（响）应、暗适（响）应、人眼的绝对视觉阈、人眼的阈值对比度、人眼的光谱灵敏度（光谱光视效率）、人眼的分辨率、图像的信噪比、凝视、凝视中心、瞥见时间、瞥见孔径、辐射度量、辐射功率、辐射强度、辐亮度、辐照度、辐射出照度、光度量、光能、光能密度、光通量、光亮度、光出射度，照度，发光强度，光亮度；坎（凯）德拉、流明、勒克司、视见函数、朗伯辐射体、气溶胶粒子、云、雾、霾、霭、大气消光、大气散射、大气吸收、大气能见度（能见距离）、大气透明度、电子透镜、光电子图像、亮度增益、等效背景照度、畸变、像管分辨力（率）、正（负）电子亲（素）和势、负电子亲和势、光电发射的极限、电流密度、mcp的饱和电流密度、荧光、磷光、表面态、微光夜视仪、照明系统的光强分布、成像系统的极限分辨力、选通技术、靶、惰性（上升惰性、衰减惰性）、摄像管的分辨力、动态范围、靶网、居里温度、热释电靶的单畴化、ccd的开启电压、ccd的转移效率、界面态“胖0”工作模式、光注入、电注入。

二、几个重要的效应1. 光电转换效应（内/外）2. 热释电能转换效率（应）3. 三环效应4. mcp的电阻效应/充电效应三、几个重要定律1. 朗伯余弦2. 基尔霍夫3. 黑体辐射（共4个）4. 波盖尔15. 斯托列托夫6. 爱因斯坦四、重要结构及其工作原理、特点1. 直视型光电成像器件的基本结构、工作原理2. 非直视型（电视型）光电成像器件的基本结构、工作原理3. 人眼的结构及其图像形成过程4. 大气层的基本构成、结构特点5. 像管的结构及其成像的物理过程6. 光阴极实现辐射图像光电转换的物理过程（光电发射过程）7. 电子光学系统的基本结构及其成像过程8. 荧光屏的结构及其发光过程9. 光谱纤维面板的结构及其成像原理10. 微通道板（mcp的结构及其电子图像的倍增原理）11. 主动红外成像系统结构及其成像过程12. 夜视成像系统结构及其成像过程13. 摄像管的结构及其工作原理14. 光电导摄像管的结构及其工作原理15. 热释电摄像管的结构及其工作原理16. 电子枪的结构及其工作原理17. mos电容器的结构及其电荷存储原理、18. ccd的结构及其电荷传输原理19. 埋沟ccd（bccd）的结构及其工作原理220. 线阵ccd的结构及其成像原理五、关键器件、系统的性能参数1. 表征光电成像器件的性能参数2. 大气辐射传输过程中，影响光电成像系统的因素3. 表征像管的性能参数4. 表征mcp的性能参数5. 微光成像系统的性能影响因素6. 摄像管的主要性能参数7. 热释电靶的主要性能参数8. 表征ccd的物理性能参数六、其他1. 辐射源的辐射能量所集中的波段2. mcp的自饱和特性3. 像管的直流高压电源的要求4. 受激辐射可见光的条件5. 计算第三章、第四章题型及分值分布：1. 术语解释（15分）2. 选择题（20分）3. 简述题（35分）4. 计算题（30分）各章习题：3第一章（29页）：4、5、6、7第二章（53页）：6、9第三章（84页）：2、3、8、9、13、14第四章（106页）：1、6第五章（209页）：1、3、4、8、10第六章（244页）：1、3、5、24、26第七章（295页）：1、2、5、6、7、10、12、16、18第八章（366页）：1、2、4、6、7整理by:??/???4【篇二：《光电成像原理与技术》教学大纲】英文名称：principle and technology of photoelectric imaging学分：3.5 学时：56(理论学时：56)先修课程：半导体物理、电动力学、应用光学、物理光学一、目的与任务本课程为电子科学与技术专业（光电子方向）的专业教育必修课程。

光电成像原理与技术答案【篇一：光电成像原理与技术总复习】t>一、重要术语光电成像技术、像管、变像管、像增强器、摄像管（器）、明适（响）应、暗适（响）应、人眼的绝对视觉阈、人眼的阈值对比度、人眼的光谱灵敏度（光谱光视效率）、人眼的分辨率、图像的信噪比、凝视、凝视中心、瞥见时间、瞥见孔径、辐射度量、辐射功率、辐射强度、辐亮度、辐照度、辐射出照度、光度量、光能、光能密度、光通量、光亮度、光出射度，照度，发光强度，光亮度；坎（凯）德拉、流明、勒克司、视见函数、朗伯辐射体、气溶胶粒子、云、雾、霾、霭、大气消光、大气散射、大气吸收、大气能见度（能见距离）、大气透明度、电子透镜、光电子图像、亮度增益、等效背景照度、畸变、像管分辨力（率）、正（负）电子亲（素）和势、负电子亲和势、光电发射的极限、电流密度、mcp的饱和电流密度、荧光、磷光、表面态、微光夜视仪、照明系统的光强分布、成像系统的极限分辨力、选通技术、靶、惰性（上升惰性、衰减惰性）、摄像管的分辨力、动态范围、靶网、居里温度、热释电靶的单畴化、ccd的开启电压、ccd的转移效率、界面态“胖0”工作模式、光注入、电注入。

二、几个重要的效应1. 光电转换效应（内/外）2. 热释电能转换效率（应）3. 三环效应4. mcp的电阻效应/充电效应三、几个重要定律1. 朗伯余弦2. 基尔霍夫3. 黑体辐射（共4个）4. 波盖尔15. 斯托列托夫6. 爱因斯坦四、重要结构及其工作原理、特点1. 直视型光电成像器件的基本结构、工作原理2. 非直视型（电视型）光电成像器件的基本结构、工作原理3. 人眼的结构及其图像形成过程4. 大气层的基本构成、结构特点5. 像管的结构及其成像的物理过程6. 光阴极实现辐射图像光电转换的物理过程（光电发射过程）7. 电子光学系统的基本结构及其成像过程8. 荧光屏的结构及其发光过程9. 光谱纤维面板的结构及其成像原理10. 微通道板（mcp的结构及其电子图像的倍增原理）11. 主动红外成像系统结构及其成像过程12. 夜视成像系统结构及其成像过程13. 摄像管的结构及其工作原理14. 光电导摄像管的结构及其工作原理15. 热释电摄像管的结构及其工作原理16. 电子枪的结构及其工作原理17. mos电容器的结构及其电荷存储原理、18. ccd的结构及其电荷传输原理19. 埋沟ccd（bccd）的结构及其工作原理220. 线阵ccd的结构及其成像原理五、关键器件、系统的性能参数1. 表征光电成像器件的性能参数2. 大气辐射传输过程中，影响光电成像系统的因素3. 表征像管的性能参数4. 表征mcp的性能参数5. 微光成像系统的性能影响因素6. 摄像管的主要性能参数7. 热释电靶的主要性能参数8. 表征ccd的物理性能参数六、其他1. 辐射源的辐射能量所集中的波段2. mcp的自饱和特性3. 像管的直流高压电源的要求4. 受激辐射可见光的条件5. 计算第三章、第四章题型及分值分布：1. 术语解释（15分）2. 选择题（20分）3. 简述题（35分）4. 计算题（30分）各章习题：3第一章（29页）：4、5、6、7第二章（53页）：6、9第三章（84页）：2、3、8、9、13、14第四章（106页）：1、6第五章（209页）：1、3、4、8、10第六章（244页）：1、3、5、24、26第七章（295页）：1、2、5、6、7、10、12、16、18第八章（366页）：1、2、4、6、7整理by:??/???4【篇二：《光电成像原理与技术》教学大纲】英文名称：principle and technology of photoelectric imaging学分：3.5 学时：56(理论学时：56)先修课程：半导体物理、电动力学、应用光学、物理光学一、目的与任务本课程为电子科学与技术专业（光电子方向）的专业教育必修课程。

光电成像原理复习指南（含答案）复习指南注：答案差不多能在书上找到的都标注页数了，实在找不到的或者PPT上的才打在题后⾯了，⽤红⾊和题⼲区分。

特此感为完善本⽂档所做出贡献的各位⼤哥。

(页码标的是⽩廷柱、⾦伟其编著的光电成像原理与技术⼀书)1.光电成像系统有哪⼏部分组成?试述光电成像对视见光谱域的延伸以及所受到的限制(长波限制和短波限制)。

(辐射源，传输介质，光学成像系统，光电转换器件，信息处理装置。

P2-4)答:辐射源，传输介质，光学成像系统，光电转换器件，信息处理装置。

[1]电磁波的波动⽅程该⽅程电磁波传递图像信息物空间和像空间的定量关系，通过经典电磁场理论可以处理电磁波全部的成像问题[2]收到的限制：当电磁波的波长增⼤时，所能获得的图像分辨⼒将显著降低。

对波长超过毫⽶量级的电磁波⽽⾔，⽤有限孔径和焦距的成像系统所获得的图像分辨⼒将会很低。

因此实际上⼰排除了波长较长的电磁波的成像作⽤。

⽬前光电成像对光谱长波阔的延伸仅扩展到亚毫⽶波成像。

除了衍射造成分辨⼒下降限制了将长波电磁波⽤于成像外，⽤于成像的电磁波也存在⼀个短波限。

通常把这个短波限确定在X 射线(Roentgen 射线)与y 射线(Gamma 射线)波段。

这是因为波长更短的辐射具有极强的穿透能⼒，所以，宇宙射线难以在普通条件下聚焦成像。

2.光电成像技术在哪些领域得到⼴泛的应⽤?光电成像技术突破了⼈眼的哪些限制?(P5)答：[1]应⽤：(1)⼈眼的视觉特性(2)各种辐射源及⽬标、背景特性(3)⼤⽓光学特性对辐射传输的影响(4)成像光学系统(5)光辐射探测器及致冷器(6)信号的电⼦学处理(7)图像的显⽰[2]突破了⼈眼的限制:(1)可以拓展⼈眼对不可见辐射的接受能⼒(2)可以拓展⼈眼对微弱光图像的探测能⼒(3)可以捕捉⼈眼⽆法分辨的细节( 4)可以将超快速现象存储下来3.光电成像器件可分为哪两⼤类?各有什么特点?(P8)固体成像器件主要有哪两类?(P9，CCD CMOS)答：[1]直视型：⽤于直接观察的仪器中，器件本⾝具有图像的转换、增强及显⽰等部分，可直接显⽰输出图像，通常使⽤光电发射效应，也成像管.[2]电视型：于电视摄像和热成像系统中。

1，直接带隙材料和间接带隙材料（直接带隙半导体材料就是导带最小值（导带底）和满带最大值在k空间中同一位置。

电子要跃迁到导带上产生导电的电子和空穴（形成半满能带）只需要吸收能量。

）2，直接跃迁和间接跃迁3，什么是散射，原因4，光学的两个特殊角，全反射角和布鲁斯特角光由光密介质进入光疏介质时,当入射角θ增加到某种程度，会发生全反射。

折射角为90度所对应的入射角为临界角。

自然光在电介质界面上反射和折射时，一般情况下反射光和折射光都是部分偏振光，只有当入射角为某特定角时反射光才是线偏振光，其振动方向与入射面垂直，此特定角称为布儒斯特角或起偏角，用θb表示。

此规律称为布儒斯特定律。

光以布儒斯特角入射时，反射光与折射光互相垂直。

5，在迪拜长度后面那个，具体得翻书才能知道，好像是折射率的证明（p77）6，关于散射的应用题，给一个波长函数，有两个参数待定，然后给两组数据，求出两个参数，然后再给一个数据，求解。

不难，需要求导7，一个关于光吸收能量转化的应用题，给出一堆参数，根据能量守恒，需要知道一些常量，比如h，e等8，速率方程，教材最后一节内容，知道怎么列出的9，可见光范围380nm—760nm 10，光子频率能量范围本征吸收：本征吸收是指在价带和导带之间电子的跃迁产生与自由原子的线吸收谱相当的晶体吸收谱，它决定着半导体的光学性质.本征吸收最明显的特点是具有基本的吸收边（吸收系数陡峭增大的波长）这种由于电子由带与带之间的跃迁所形成的吸收过程称为本征吸收。

辐射复合：根据能量守恒原则，电子和空穴复合时应释放一定的能量，如果能量以光子的形式放出，这种复合称为辐射复合（Radiative Recombination）。

辐射复合可以是导带电子与价带的空穴直接复合，这种复合又称为直接辐射复合，是辐射复合中的主要形式。

此外辐射复合也可以通过复合中心进行。

在平衡态，载流子的产生率总与复合率相等。

辐射复合（Radiative Recombination）是等离子体中电子与离子碰撞的主要复合过程之一，它是光电离的逆过程，对等离子中电离平衡的建立和维持以及等离子体的辐射输运都起着重要作用。
