二级建造师《机电工程》考点：技术测量的要求

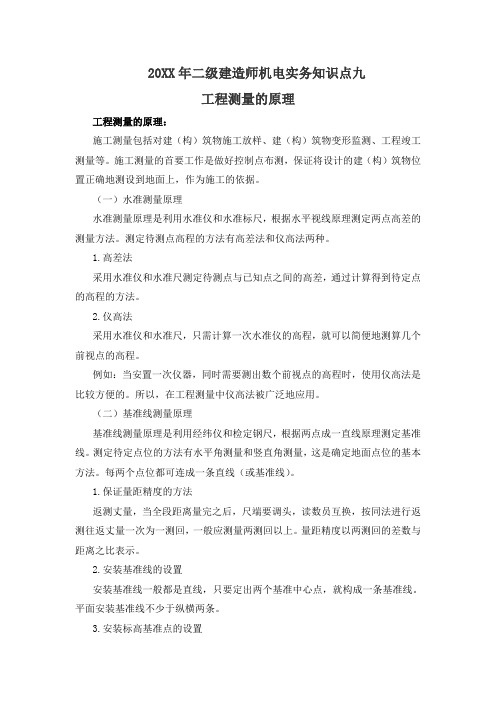

20XX年二级建造师机电实务知识点九工程测量的原理工程测量的原理：施工测量包括对建（构）筑物施工放样、建（构）筑物变形监测、工程竣工测量等。

施工测量的首要工作是做好控制点布测，保证将设计的建（构）筑物位置正确地测设到地面上，作为施工的依据。

（一）水准测量原理水准测量原理是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。

测定待测点高程的方法有高差法和仪高法两种。

1.高差法采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。

2.仪高法采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。

例如：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。

所以，在工程测量中仪高法被广泛地应用。

（二）基准线测量原理基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。

测定待定点位的方法有水平角测量和竖直角测量，这是确定地面点位的基本方法。

每两个点位都可连成一条直线（或基准线）。

1.保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测往返丈量一次为一测回，一般应测量两测回以上。

量距精度以两测回的差数与距离之比表示。

2.安装基准线的设置安装基准线一般都是直线，只要定出两个基准中心点，就构成一条基准线。

平面安装基准线不少于纵横两条。

3.安装标高基准点的设置根据设备基础附近水准点，用水准仪测出标高具体数值。

相邻安装基准点高差应在0.5mm以内。

4.沉降观测点的设置沉降观测采用二等水准测量方法。

每隔适当距离选定一个基准点与起算基准点组成水准环线。

工程测量的程序和方法：（一）工程测量的程序无论是建筑安装还是工业安装的测量，其基本程序都是：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

（10单）（二）平面控制测量1.平面控制测量的要求（1）平面控制网布设的原则：应因地制宜，既从当前需要出发，又适当考虑发展。

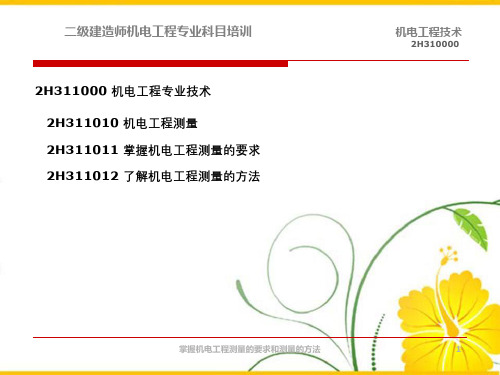

2H310000机电工程技术：——机电工程专业技术机电工程涉及的专业技术包括：机电工程测量、机电工程材料、起重技术、焊接技术。

第一篇：2H311010机电工程测量——工程测量的施工内容包括：工程测量的施工内容：控制网测量、施工过程控制测量控制网测量和施工过程控制测量的相互关系是：控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。

2H311011掌握机电工程测量的要求一、工程测量的原理——水准测量和基准线测量方法和原理利用经纬仪和检定钢尺确定地面点位的基本方法利用水准仪和水准标尺测定待测点高程的方法(一)水准测量原理——水准测量原理：是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。

——利用水准仪和水准标尺测定待测点高程的方法：高差法和仪高法1．高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；2．仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。

请注意两种方法的应用选择：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法。

(二)基准线测量方法——基准线测量原理：是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。

——测定待定位点的方法有：水平角测量和竖直角测量，这是确定地面点位的基本方法。

每两个点位都可连成一条直线(或基准线)。

切记：1．保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。

——量距精度以两测回的差数与距离之比表示。

2．安装基准线的设置安装基准线一般都是直线，只要定出两个基准中心点，就构成一条基准线。

——平面安装基准线不少于纵横两条3．安装标高基准点的设置根据设备基础附近水准点，用水准仪测出的标志具体数值。

——相邻安装基准点高差应在0.3 mm以内二、工程测量的程序和方法平面控制测量高程控制测量(一)工程测量的程序建筑安装或工业安装的测量，其基本程序是：建立测量控制网设置纵横中心线设置标高基准点设置沉降观测点安装过程测量控制实测记录等。

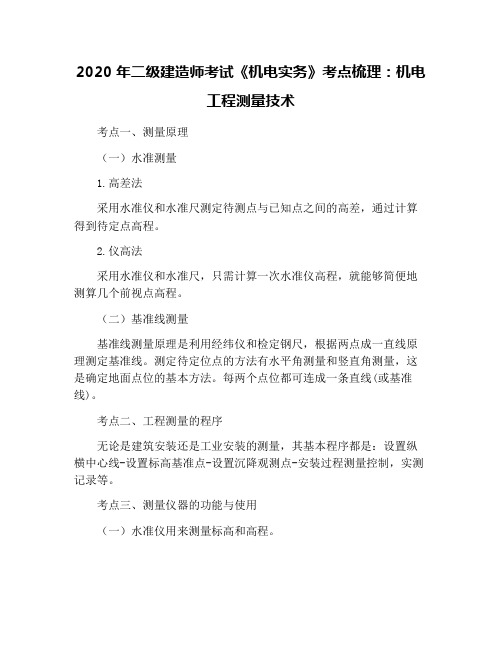

2020年二级建造师考试《机电实务》考点梳理：机电
工程测量技术
考点一、测量原理
（一）水准测量
1.高差法
采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点高程。

2.仪高法
采用水准仪和水准尺，只需计算一次水准仪高程，就能够简便地测算几个前视点高程。

（二）基准线测量
基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。

测定待定位点的方法有水平角测量和竖直角测量，这是确定地面点位的基本方法。

每两个点位都可连成一条直线(或基准线)。

考点二、工程测量的程序
无论是建筑安装还是工业安装的测量，其基本程序都是：设置纵横中心线-设置标高基准点-设置沉降观测点-安装过程测量控制，实测记录等。

考点三、测量仪器的功能与使用
（一）水准仪用来测量标高和高程。

（二）经纬仪用于控制、地形和施工放样等测量。

在经纬仪上附有专用配件时，可组成激光经纬仪、坡面经纬仪等。

经纬仪的主要功能是测量水平角和竖直角。

（三）全站仪具有角度测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。

内置专用软件后，功能还可进一步拓展。

（四）其他测量仪器
(1)电磁波测距仪
电磁波运载测距信号测量两点间距离的仪器。

(2)激光测量仪器
利用激光束方向性好、发射角小、亮度高、红色可见等优点，形成一条鲜明的准直线，作为定向定位的依据。

(3)世界定位系统(GPS)
全天候、高精度、自动化、高效率等特点，在大地测量、城市和矿山控制测量、建(构)筑物变形测量及水下地形测量等已得到广泛应用。

2024年二级建造师机电工程考点分析二级建造师考试对于从事建筑行业的人员来说是一项重要的职业资格考试，其中机电工程专业涉及的知识面广、综合性强。

为了帮助考生更好地备考 2024 年的二级建造师机电工程考试，下面对其考点进行详细分析。

一、机电工程技术（一）机械技术机械传动与技术测量是常考的知识点。

例如，各种传动方式（带传动、链传动、齿轮传动等）的特点、适用场合以及传动比的计算。

在技术测量方面，考生需要掌握测量误差的分类、量具的选择和使用等。

（二）电气工程技术电气设备的安装、调试与运行是重点。

包括变压器、开关柜、配电箱等设备的安装要求，以及电气系统的调试方法和步骤。

同时，要熟悉防雷接地、电气照明等方面的知识。

（三）工业管道工程管道的分类、材质、连接方式以及压力试验等内容需要重点掌握。

考生要清楚不同类型管道的特点和适用范围，能够根据具体工程选择合适的管道连接方法，并正确进行压力试验。

（四）静置设备及金属结构静置设备的分类、制作与安装技术是常见考点。

比如，储罐的制作方法、塔器的安装要求等。

金属结构的制作与安装，包括钢结构的焊接、螺栓连接等技术。

（五）动力设备锅炉、汽轮机、发电机等动力设备的安装技术要点需要牢记。

了解设备的工作原理和安装流程，以及在安装过程中的质量控制要点。

二、机电工程施工管理（一）招投标与合同管理招投标的程序、文件编制以及合同签订的注意事项等。

考生要掌握如何根据项目要求编制投标文件，以及在签订合同时如何明确双方的权利和义务。

（二）施工组织设计施工组织设计的编制依据、内容和审批流程是重点。

能够根据具体工程项目，合理安排施工顺序、选择施工方法和施工机械。

（三）施工进度管理进度计划的编制方法（横道图、网络图等）、进度控制的措施以及进度偏差的分析与调整。

考生要学会运用这些方法和措施，确保工程项目按时完成。

（四）施工质量管理质量计划的编制、质量控制的要点以及质量问题的处理方法。

了解施工过程中常见的质量问题，并掌握相应的解决措施。

2023年二级建造师《机电实务》-实用2H311010机电工程测量一、工程测量旳原理1、水准测量、基准线测量2、当安顿一次仪器，同步需要测出数个前视点旳高程时，使用仪高法是比较以便旳。

因此，在工程测量中仪高法被广泛地应用。

3、保证量距精度旳措施返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，来回丈量一次为一测回，一般应测量两测回以上。

量距精度以两测回旳差数与距离之比表达。

4、平面安装基准线不少于纵横两条。

5、沉降观测采用二等水准测量措施。

二、工程测量旳程序和措施（重点）1、平面控制测量、高程控制测量2、三角测量旳网（锁）布设，应符合下列规定：·各等级旳首级控制网，宜布设为近似等边三角形旳网（锁），其三角形旳内角不应不不小于30°；当受地形限制时，个别角可放宽，但不应不不小于25°。

（23年）·加密旳控制网，可采用插网、线形网或插点等形式，各等级旳插点宜采用坚强图形布设，一、二级小三角旳布设，可采用线形锁，线形锁旳布设，易近于直伸。

3、水准测量法旳重要技术规定：一种测区及其周围至少应有3个水准点。

4、设备安装过程中，测量时应注意：最佳使用一种水准点作为高程起算点。

三、设备基础施工旳测量环节（理解）1、设置大型设备内控制网2、进行基础定位，绘制大型设备中心线测试图3、进行基础开挖与基础底层放线4、进行设备基础上层放线。

四、持续生产设备安装基准线旳测设：放线就是根据施工图，按建筑物旳定位轴线来测定机械设备旳纵、横中心线并标注在中心标板上，作为设备安装旳基准线。

五、管线工程测量1.定位时可根据地面上已经有建筑物进行管线定位，也可根据控制点进行管线定位。

2.为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。

3.地下管线工程测量必须在回填前，测量出起点、止点、窨井旳坐标和管顶标高，应根据测量资料编绘竣工平面图和纵断面图。

六、长距离输电线路钢塔架（铁塔）基础施工旳测量1.长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物旳实际状况，测设钢塔架基础中心桩。

2017年二级建造师《机电实务》-实用2H311010机电工程测量一、工程测量的原理1、水准测量、基准线测量测量仪器测量原理测量内容测量方法水准测量水准仪、水准标尺水平视线原理高程、高差高差法、仪高法基准线测量经纬仪、检定钢尺两点成一线基准线水平角测量、竖直角测量2、当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。

所以，在工程测量中仪高法被广泛地应用。

3、保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。

量距精度以两测回的差数与距离之比表示。

4、平面安装基准线不少于纵横两条。

5、沉降观测采用二等水准测量方法。

二、工程测量的程序和方法（重点）1、平面控制测量、高程控制测量测量方法测量仪器仪器主要功能光学经纬仪纵横轴线（中心线）、垂直度平面控制测量三角、导线、三边测量法全站仪水平距离水准测量法（常用）高程控制测量光学水准仪标高、沉降观测电磁波测距三角高程测量法2、三角测量的网（锁）布设，应符合下列要求：·各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。

（07年）·加密的控制网，可采用插网、线形网或插点等形式，各等级的插点宜采用坚强图形布设，一、二级小三角的布设，可采用线形锁，线形锁的布设，易近于直伸。

3、水准测量法的主要技术要求：一个测区及其周围至少应有3个水准点。

4、设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。

三、设备基础施工的测量步骤（了解）1、设置大型设备内控制网2、进行基础定位，绘制大型设备中心线测试图3、进行基础开挖与基础底层放线4、进行设备基础上层放线。

四、连续生产设备安装基准线的测设：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。

2H310000机电工程技术2H311010 机电工程测量2H311011 掌握机电工程测量的要求一、工程测量的原理(一）水准测量原理测定待测点高程的方法有高差法和仪高法两种.仪高法——采用水准仪和水准尺,只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。

例如：当安置一次仪器,同时需要测出数个前视点的高程时,使用仪高法是比较方便的。

所以,在工程测量中仪高法被广泛地应用。

（二）基准线测量原理平面安装基准线不少于纵横两条。

二、工程测量的程序和方法(一）工程测量的程序无论是建筑安装还是工业安装的测量，其基本程序都是:建立测量控制网→ 设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

(二）平面控制测量平面控制网建立的测量方法有三角测量法、导线测量法、三边测量法等。

光学经纬仪（如苏光J2经纬仪等）：它的主要功能是测量纵、横轴线(中心线）以及垂直度的控制测量等。

采用全站仪进行水平距离测量，主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。

(三）高程控制测量高程测量的方法有水准测量法、电磁波测距三角高程测量法。

常用水准测量法。

S3光学水准仪主要应用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量。

2H311012 了解机电工程测量的方法(二）连续生产设备安装的测量方法1。

安装基准线的测设：中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。

放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。

设备安装平面基准线不少于纵、横两条.2。

安装标高基准点的测设：标高基准点一般埋设在基础边缘且便于观测的位置.标高基准点一般有两种:一种是简单的标高基准点;另一种是预埋标高基准点。

简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上的设备在安装时使用。

2019 年二级建造师《机电实务》考点整理测量要求和方法一、工程测量原理(一) 水准测量原理1、高差法：用水准仪(尺)测待测与已知点间高差, 计算得高程。

一次只能测一个待测点2、仪高法：只需计算一次水准仪的高程，就可以简便地测算前几个视点的高程。

二、工程测量的程序和方法(一) 、基本程序是：建立测量控制网→设置纵横中心线→是指标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。

(二)、平面控制网建立的测量方法有三角测量法、导线测量法、三遍测量法等。

(三) 、高程控制测量1、高程空射点布设的原则(1)测区的高程系统，宜采用国家高程基准。

在已有高程控制网地区进行测量时，可延用原高程系统。

当小测区联测有困难时，亦可采用假定高程系统。

(2)高程测量的方法有水准测量法、电磁波测距三角高程测量法、常用水准测量法。

2、高程控制点布设的方法：一个测区及其周围至少应有 3 个水准点，设备安装过程中，测量时应注意最好使用一个水准点作为高程起算点。

三、测量竣工图的绘制1、机电工程测量竣工图的绘制包括：安装测量控制网的绘制;安装过程及结果的测量图的绘制。

2、绘制测量竣工图要求(1)实测数据应与竣工图上的坐标点必须是一对应的关系。

(2)竣工图中所采用的坐标、图例、比例尺、符号等一般应与设计图相同，以便设计单位、建设单位使用。

四、机电工程中常见的工程测量3、管线工程的测量(3)测量方法：1)管线中心定位的测量方法：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。

2)管线高程控制的测量方法：为了便于管线施工时引测高程及管线纵、横断面测量，应设置管线敷设临时水准点。

3)地下管线工程测量：地下管线工程测量必须在回填前，测量出起止点，窨井的坐标和管顶标高，应根据测量资料便会竣工平面图和纵断面图。

4、长距离输电线路钢塔架(铁塔)基础施工的测量(1)长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。

二级建造师考试机电工程知识点:测量要求
二级建造师考试机电工程知识点：测量的要求
一、水准测量法的主要技术要求
一个测区及其周围至少应有3个水准点。

水准点之间的距离，一般地区应为1～3km，工厂区宜小于1km。

设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。

当厂房较大时，可以增设水准点，但其观测精度应提高。

二、施工过程控制测量的基本要求
1.建筑物及设备安装的控制测量，应按设计要求布设，点位应选择在通视良好、利于长期保存的地方。

主要设备中心线端点，应埋设混凝土固定标桩。

2.设备安装时高程控制的水准点，可由厂区给定的标高基准点，引测至稳固的建筑物或主要设备的基础上。

引测的精度，不应低于原水准的等级要求。
