利用VBA生成线路断面的方法探讨

基于VBA处理AutoCAD中断面数据的方法研究AutoCAD是一款专业性很强的CAD绘图软件，广泛应用于工程建设、制造、设计等领域。

在AutoCAD中，断面数据是指通过对三维对象进行切割，产生的平面二维图形，其包含了构成三维对象的各个面的基本信息，如直角坐标系下的坐标、面积及法向量等。

处理断面数据在建筑结构设计、工程测量、都市规划等领域都是非常重要的一个环节。

本文主要是从基于VBA处理AutoCAD中断面数据的角度进行探讨，包括方法、技巧和问题等方面的阐述。

一、AutoCAD中断面数据的提取在AutoCAD中，断面数据可以通过切割三维对象得到，常用的方法有截面命令、视觉样式和面板命令等。

其中，截面命令和视觉样式命令提取的数据文件只包含视图中可见的部分，而面板命令可以提取整个三维模型的断面数据，但需要手动指定切割位置。

故在实际工程中，可以根据实际需求选择不同的命令进行数据提取。

二、VBA的开发环境VBA(Virtual Basic for Applications)是一种微软开发的基于Visual Basic的应用程序编程语言，可以嵌入Excel、Access、Word和AutoCAD等软件中进行开发。

AutoCAD提供了一个强有力的VBA开发环境，可以通过VBA语言在AutoCAD中进行各种自定义的开发和操作。

三、基于VBA处理AutoCAD中断面数据的方法研究在使用VBA处理AutoCAD中的断面数据时，常用的方法有两种，一种是利用VBA程序对AutoCAD中断面数据进行批量处理，另一种是基于事件机制对AutoCAD中断面数据进行交互式处理。

1、批量处理批量处理是指利用VBA程序来对AutoCAD中多个文件的断面数据进行批量处理，其具体实现方法可以分为两步：先调用AutoCAD中的断面命令将原始三维模型切成多个断面，再根据提取的断面数据文件，进行数据处理和分析等操作。

VBA 批量处理的优点是可以大大节省时间和精力，实现高效、准确地处理大量数据文件；缺点是需要一定的编程基础和程序开发能力，调试周期相对较长。

收稿日期：6作者简介：邱荣茂（5），男，广东潮阳人，教授，主要研究方向为工程图学与计算机图学。

1概述线路纵断面图包括图样和资料表两部分，图样包括地面纵断面线、设计路肩线以及桥涵、隧道、车站、水准点等构造物的标识等内容；资料表包括线路平面、里程桩号、地面高程、设计坡度、路肩高程、工程地质特征等[1-2]。

图1是某2010年工程图学学报2010第2期J OURNAL OF ENG INEERING GRAPHICSNo.2基于VBA 的线路纵断面图的自动绘制邱荣茂1，王大鸣2，张涛3，张德莹1（1.石家庄铁道学院土木工程分院，河北石家庄050043；2.石家庄铁道学院机械工程分院，河北石家庄050043；3.同济大学土木工程学院建筑工程系虚拟建筑教研室，上海200092）摘要：在对线路纵断面图的构成要素进行分析的基础上，利用VBA 对AutoCAD的自主定制，编制了自动绘制线路纵断面图的程序，实现了线路纵断面图自动绘制。

首先将绘制线路纵断面图有关的数据组织成若干个Excel 表，然后建立AutoCAD 与Excel 之间的通信，最后通过Excel 的对象模型实现对Excel 数据表的访问。

关键词：计算机应用；自动绘图；线路纵断面图；AutoCAD 定制中图分类号：TP 391.72文献标识码：A文章编号：1003-0158(2010)02-0026-07Automatic Drawing of Longitudinal Section for Railway LinesBased on VBAQIU Rong-mao 1,WANG Da-ming 2,ZHANG Tao 3,ZHANG De-ying 1(1.College of Civil Engineering,Shijiazhuang Railway Institut e,shijiazhuang Hebei 050043,Chi na;2.College of Mechanical Engineering,Shijiazhuang Railway Institute,Shijiazhuang Hebei 050043,China;3.Research Group for Architectural Vis ualization,Tongji University,Shanghai 200092,China )Abstr act:The customization of AutoCAD with VBA is performed upon the data analysis of railway longitudinal section,and an auto-drawing system for this kind of drawings is realized.Firstly ,the data related to the longitudinal section are organized to several Excel lists;then,the communication between AutoCAD and Excel is built;finally,the access of Excel lists is realized according to Excel-VBA mode.K ey wor ds:computer application;auto-drawing;longitudinal section;AutoCAD customization2008-09-1197-铁路线路的一段纵断面图。

vba隧道断面绘制程序摘要：1.引言2.VBA 隧道断面绘制程序的作用3.绘制隧道断面的基本步骤4.VBA 编程实现隧道断面绘制5.结果展示与分析6.总结正文：隧道工程在我国基础设施建设中占有重要地位，而隧道的断面绘制是隧道设计中不可或缺的一环。

本文主要介绍了一种使用VBA（Visual Basic for Applications）编写的隧道断面绘制程序，及其在实际工程中的应用。

VBA 隧道断面绘制程序的主要作用是根据给定的隧道参数，自动生成隧道断面图。

通过该程序，可以方便地调整隧道参数，快速生成不同方案的隧道断面，为隧道设计提供参考。

绘制隧道断面的基本步骤包括：建立隧道模型，设置绘制参数，生成断面图。

其中，建立隧道模型包括确定隧道几何参数（如半径、长度等）和地质参数（如地质条件、岩土层等）。

设置绘制参数主要是确定绘制方向、比例尺等。

生成断面图则是根据隧道模型和绘制参数，生成隧道断面图。

VBA 编程实现隧道断面绘制的关键在于利用Excel 或Access 等Office 软件的VBA 编程环境，编写相关的程序代码。

具体来说，可以通过以下几个步骤实现：首先，通过Excel 或Access 等软件提供的数据接口，获取隧道模型数据；然后，根据隧道模型数据和绘制参数，生成隧道断面；最后，将生成的隧道断面图绘制到工作表或窗体中。

通过VBA 隧道断面绘制程序，可以快速、方便地生成隧道断面图。

这不仅有助于提高隧道设计的效率，还可以为设计人员提供直观、详细的隧道断面信息，为隧道工程的施工和运营提供有力支持。

总之，VBA 隧道断面绘制程序是一种实用、高效的隧道设计工具。

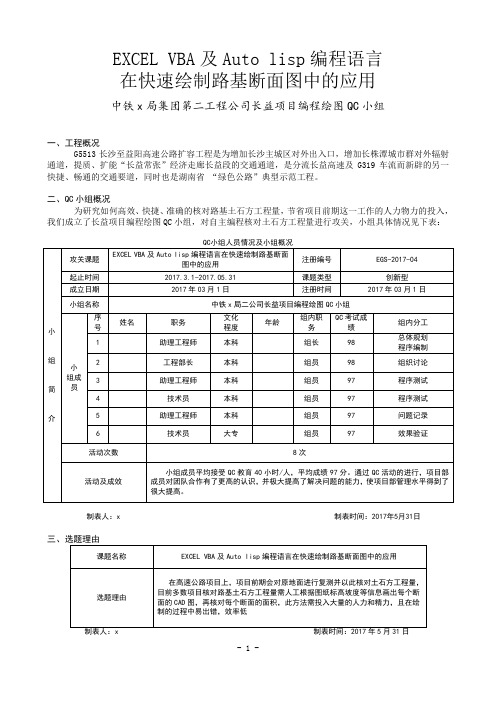

EXCEL VBA及Auto lisp编程语言在快速绘制路基断面图中的应用中铁x局集团第二工程公司长益项目编程绘图QC小组一、工程概况G5513长沙至益阳高速公路扩容工程是为增加长沙主城区对外出入口，增加长株潭城市群对外辐射通道，提质、扩能“长益常张”经济走廊长益段的交通通道，是分流长益高速及G319车流而新辟的另一快捷、畅通的交通要道，同时也是湖南省“绿色公路”典型示范工程。

二、QC小组概况为研究如何高效、快捷、准确的核对路基土石方工程量，节省项目前期这一工作的人力物力的投入，我们成立了长益项目编程绘图QC小组，对自主编程核对土石方工程量进行攻关，小组具体情况见下表：制表人：x 制表时间：2017年5月31日四、设定目标及可行性分析(1)设定目标研究出简单易操作、工效高的绘图程序；实现CAD中的一键自动绘图并标注，为项目核对土石方量提供一种全新便捷的方法。

(2)可行性分析经过大量调查与分析，通过EXCEL中内置公式以及函数的应用，可以快速算出断面图的各个坐标，通过VBA编程语言再进行大批量数据的处理，可一次处理多个断面坐标，并自动计算出断面面积，再通过Autolisp编程语言对CAD进行二次开发可一键实现断面图中自动标注。

综上所述，小组认为能够实现目标！！！五、初步调查及提出方案在高速公路项目上，项目前期会对原地面进行复测并以此核对土石方工程量，目前绝大多数项目核对路基土石方工程量需人工根据图纸标高坡度等信息计算画出每个断面的CAD图，再在CAD中查看断面面积以此核对设计的工程量，此方法需投入大量的人力和精力，且在绘制的过程中易出错，效率低。

目前网上可能存在一些软件可以自动出图，但是正版软件的费用很高，而且破解版的软件种类繁多，操作不便，难以找寻到合适的，有些软件甚至被植入恶意程序。

由于EXCEL软件比较常用，且内置了VBA编程环境，通过VBA编程可以自动完成大量重复的工作，初步考虑以通过EXCEL内置的函数公式等，自动计算出路基断面图关键位置的相对坐标和每个断面的面积，再通过VBA程序批量处理多个断面的数据，联合CAD的绘图命令等实现一键绘图。

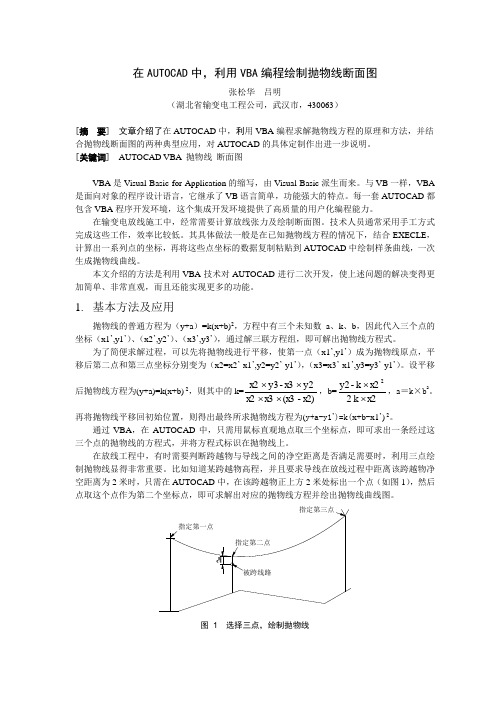

在AUTOCAD 中，利用VBA 编程绘制抛物线断面图张松华 吕明（湖北省输变电工程公司，武汉市，430063）[摘 要] 文章介绍了在AUTOCAD 中，利用VBA 编程求解抛物线方程的原理和方法，并结合抛物线断面图的两种典型应用，对AUTOCAD 的具体定制作出进一步说明。

[关键词] AUTOCAD VBA 抛物线 断面图VBA 是Visual Basic for Application 的缩写，由Visual Basic 派生而来。

与VB 一样，VBA 是面向对象的程序设计语言，它继承了VB 语言简单，功能强大的特点。

每一套AUTOCAD 都包含VBA 程序开发环境，这个集成开发环境提供了高质量的用户化编程能力。

在输变电放线施工中，经常需要计算放线张力及绘制断面图。

技术人员通常采用手工方式完成这些工作，效率比较低。

其具体做法一般是在已知抛物线方程的情况下，结合EXECLE ，计算出一系列点的坐标，再将这些点坐标的数据复制粘贴到AUTOCAD 中绘制样条曲线，一次生成抛物线曲线。

本文介绍的方法是利用VBA 技术对AUTOCAD 进行二次开发，使上述问题的解决变得更加简单、非常直观，而且还能实现更多的功能。

1. 基本方法及应用抛物线的普通方程为（y+a ）=k(x+b)2，方程中有三个未知数a 、k 、b ，因此代入三个点的坐标（x1’,y1’）、（x2’,y2’）、（x3’,y3’），通过解三联方程组，即可解出抛物线方程式。

为了简便求解过程，可以先将抛物线进行平移，使第一点（x1’,y1’）成为抛物线原点，平移后第二点和第三点坐标分别变为（x2=x2’-x1’,y2=y2’-y1’），（x3=x3’-x1’,y3=y3’-y1’）。

设平移后抛物线方程为(y+a)=k(x+b) 2，则其中的k=x2)-(x3 x3x2y2 x3- y3 x2⨯⨯⨯⨯，b= x2k 2x2k - y22⨯⨯，a ＝k ×b 2。

利用VBA快速绘制公路纵断面地面线
黄少辉
【期刊名称】《广东林勘设计》
【年(卷),期】2004(000)003
【摘要】VBA作为一个集成的开发环境，能够使AutoCAD数据与其它的VBA 应用程序，如Micmsoft Excel软件，直接共享，实现无缝连接，交换数据。

本文介绍如何利用VBA编程建立AutoCAD2000与Excel2000的通信，实现数据交换，快速绘制公路纵断面地面线。

【总页数】6页(P31-36)
【作者】黄少辉
【作者单位】广东省林业调查规划院，广州510500
【正文语种】中文
【中图分类】U412.2
【相关文献】
1.基于VBA的线路纵断面图的自动绘制 [J], 邱荣茂;王大鸣;张涛;张德莹
2.利用EXCEL VBA程序绘制铁路纵断面图 [J], 张卫庭
3.AutoCAD与Excel的VBA技术在管道纵断面绘制中的应用 [J], 张素婷
4.利用VBA快速绘制公路纵断面地面线 [J], 黄少辉
5.利用VBA在PowerPoint中快速绘制无机化学方程式 [J], 张进军
因版权原因，仅展示原文概要，查看原文内容请购买。

基于VBA的铁路地质横断面填绘程序设计
龙焘
【期刊名称】《铁路工程技术与经济》
【年(卷),期】2022(37)4
【摘要】路基、桥梁设计前,为了解特定横断面位置的地质情况,需地质专业填绘特定横断面位置的地层、岩土施工分级等信息。

以往地质横断面的填绘方法是:人工
读取特定里程,从已整理完善的纵断面图中获取该里程处的地层信息,最后采用人工
绘制地层界线,转换纵向比例尺,并填绘地层层号、岩土类别、岩土施工分级等参数。

笔者基于AutoCAD及office软件开发地质横断面填绘程序。

该程序通过VBA平台连接了AutoCAD、工程地质数据库及Excel数字表格,采用程序读图,对图面信
息进行编码整理,并与工程地质数据库地层信息进行快速检索匹配,以替代人工填绘。

该程序应用于京雄商高速铁路及广湛铁路等项目中,解决了地质横断面效率、准确
率不高的问题。

【总页数】5页(P22-25)
【作者】龙焘
【作者单位】中国铁路设计集团有限公司
【正文语种】中文
【中图分类】P642
【相关文献】
1.基于VBA的道路横断面高程点提取方法研究
2.数字化横断面的地质填绘
3.AutoCAD VBA 与 Excel 在铁路横断面绘制中的应用
4.基于VBA实现批量提取横断面数据
5.基于LiDAR点云的VBA横断面数据自动提取方法
因版权原因，仅展示原文概要，查看原文内容请购买。

浅谈利用VBA开发适合工程应用的断面图绘制程序摘要：利用AutoCAD的VBA技术开发适合工程应用的断面绘制程序，弥补现有相关绘制程序在工程应用中的缺陷和不足，满足各类工程应用。

关键词：AutoCAD VBA 断面图程序开发一、引言断面的绘制，是我们在工程应用中经常遇到的一项工作，相关的绘制程序也比较多，如南方Cass，广州开思等。

但大多数绘制程序都采用的是三角网内插点的算法实现断面线上特征点的提取，这种方法生成的断面线特征点是按照指定的内插间距计算而出，而我们实测的断面特征点往往会被程序忽略，因此这种方法生成的断面线并不能够真实的反应断面线上的地形特征，给我们的图件资料造成一定的误差，也就是说其并不能够完全满足工程应用的需要。

二、程序结构设计和实现原理（一）实现原理。

目前RTK的应用已经十分广泛，工程上断面原始数据的采集，也普遍使用这种仪器。

各个厂家的RTK手簿软件也都内置了断面测量功能，根据这些功能我们可以提前设计好纵横断面线，并在野外按照设计好的纵横断面线采集对应的断面数据，以确保实测断面数据与设计出图断面线不要偏离太远。

在图形文件中布设好纵横断面线，并将采集完成后的断面数据通过南方Cass软件以高程点的形式展绘到图上，程序将根据纵横断面线，按照用户指定的高程点选取扩展距离，生成一个矩形选择区域，将包含在这个矩形区域内的所有高程点垂直投影到断面线上，作为断面线上的地形特征点，对于断面线起点、终点和中心点处没有实测数据的情况，软件可以根据内插或外推的方式自动计算出对应的数据，最后将这些点根据该点与断面线起点的距离按照大小排序，生成最终的断面里程文件。

（二）程序结构设计。

程序流程：野外数据采集—手工绘制纵断面线—自动生成横断面线—生成断面里程文件—绘制断面图。

三、实现方法（一）根据纵断面线绘制横断面线在AutoCAD中我们绘制的纵断面线一般是多段线，根据纵断面线生成横断面线的方法一般是在纵断面线上按照指定的间距，绘制一条垂直于纵断面线的直线。

利用高程点生成断面数据VBA程序。

主要应用于水渠与道路方面的横断面数据提取，现为生成格式为纬地与重庆测绘院的断面格式。

其实格式可以自己设定，需要帮助联系QQ：365149174. 具体请各自测试。

Public Sub numssg1ok() '生成中桩水平单及横断面数据Dim text As AcadText, text1 As AcadText, text2 As AcadTextDim object As AcadEntityDim str1 As String, str2 As StringDim fpath As String, filepath As StringDim selpoint As AcadSelecti**et, selp As AcadSelecti**etDim obje As AcadEntityDim point As Variant, point1 As VariantDim lin As AcadLineDim dis As DoubleDim hi As DoubleDim his As DoubleDim p(0 To 2) As Double, p1(0 To 2) As DoubleDim fipath As StringDim ttstr As StringDim i As DoubleDim fipatha1 As StringDim ttstra1 As StringOn Error Resume NextDim num As StringDim filepath1 As Stringfpath = "F:\纵断面.txt"filepath1 = "F:\绘图横断面.txt"fipath = "F:\纬地设计方横断面.txt"fipatha1 = "F:\横断面原始数据.txt"Open fpath For Append As #2Open filepath1 For Append As #1Open fipath For Append As #3Open fipatha1 For Append As #4100:i = 0Err.Number = 0ThisDrawing.Utility.GetEntity object, selset**creen, "请选择中桩里程:"If Err.Number <> 0 Then GoTo 200Set text = objectstr1 = text.TextStringPrint #1, str1Print #1, "Z"Err.Number = 0ThisDrawing.Utility.GetEntity object, selset**creen, "请选择对应中桩高程:"'If Err.Number <> 0 Then GoTo 200Set text1 = objectstr2 = text1.TextStringpoint = text1.InsertionPointp(0) = point(0)p(1) = point(1)p(2) = 0ttstr = str1 & vbCrLfttstra1 = str1 + "/" + str2Err.Number = 0Set selpoint = ThisDrawing.Selecti**ets.Item("选择文本对象")If Err.Number <> 0 Then '如果“选择文本对象”选项已经存在，则删除它Err.ClearSet selpoint = ThisDrawing.Selecti**ets.Add("选择文本对象")End Ifselpoint.Clearselpoint.Select**creenIf Err.Number <> 0 Then '如果选择点错误，重新再选Err.ClearGoTo 200End IfFor Each obje In selpointIf obje.ObjectName = "AcDbText" ThenSet text2 = objei = i + 1point1 = text2.InsertionPointp1(0) = point1(0)p1(1) = point1(1)p1(2) = 0Set lin = ThisDrawing.ModelSpace.AddLine(p, p1)dis = lin.Lengthlin.Deletehi = Val(text2.TextString) - Val(text1.TextString)his = Val(text2.TextString)Print #1, Format(dis, "0.0") + "," + Format(hi, "0.00")If i = 1 Then ttstr = ttstr + Format(dis, "0.0") + "/" + Format(hi, "0.00")If i <> 1 Then ttstr = ttstr + "、" + Format(dis, "0.0") + "/" + Format(hi, "0.00")If i = 1 Then ttstra1 = Format(hi, "0.00") + "/" + Format(dis, "0.0") + "," + ttstra1 If i <> 1 Then ttstra1 = Format(hi, "0.00") + "/" + Format(dis, "0.0") + "、" + ttstra1 End IfNext objei = 0Print #1, "Y"Err.Number = 0Set selp = ThisDrawing.Selecti**ets.Item("选择文本对象1")If Err.Number <> 0 Then '如果“选择文本对象”选项已经存在，则删除它Err.ClearSet selp = ThisDrawing.Selecti**ets.Add("选择文本对象1")End Ifselp.Clearselp.Select**creenIf Err.Number <> 0 Then '如果选择点错误，重新再选Err.ClearGoTo 200End IfFor Each obje In selpIf obje.ObjectName = "AcDbText" ThenSet text2 = objei = i + 1point1 = text2.InsertionPointp1(0) = point1(0)p1(1) = point1(1)p1(2) = 0Set lin = ThisDrawing.ModelSpace.AddLine(p, p1)dis = lin.Lengthlin.Deletehi = Val(text2.TextString) - Val(text1.TextString)his = Val(text2.TextString)Print #1, Format(dis, "0.0") + "," + Format(hi, "0.00")If i = 1 Then ttstr = ttstr + vbCrLf & Format(dis, "0.0") + "/" + Format(hi, "0.00")If i <> 1 Then ttstr = ttstr + "、" + Format(dis, "0.0") + "/" + Format(hi, "0.00")If i = 1 Then ttstra1 = ttstra1 + "," + Format(hi, "0.00") + "/" + Format(dis, "0.0") If i <> 1 Then ttstra1 = ttstra1 + "、" + Format(hi, "0.00") + "/" + Format(dis, "0.0") End IfNext objePrint #4, ttstra1Print #3, ttstrPrint #2, str1 + "," + str2GoTo 100200:Close #2Close #1Close #3Close #4End Sub功能：能将杂乱的野外断面数据处理成常规的断面数据;亦可将此转换为绝对的工程点位坐标，以及CASS软件能识别的里程文件。

利用高程点生成断面数据vba程序标题：利用VBA程序生成断面数据：从高程点到立体图在地理信息系统（GIS）和土木工程领域，利用高程点生成断面数据是一个常见的任务。

通过分析地形和地表等数据，我们可以更全面地了解地理环境，在土木工程设计和规划中也能产生重要的应用。

本文将介绍如何利用VBA程序生成断面数据，并介绍该过程的一些关键步骤和技巧。

1. 背景介绍在土木工程项目中，生成地形概貌图和断面数据是一个重要的环节。

通过对地形特征进行分析，我们可以确定工程设计中需要考虑的因素，比如地势变化、河流走向等。

而使用VBA程序进行断面数据生成，可以大大减轻工程师的工作负担，提高工作效率。

2. VBA程序的基本原理VBA（Visual Basic for Applications）是一种编程语言，可以方便地操作各种应用软件。

在GIS和土木工程领域，我们可以利用VBA程序来进行地理数据的处理和分析。

利用VBA程序生成断面数据，首先需要收集高程点数据，然后按照一定的算法进行处理和计算，最终生成断面数据，并可视化展示。

3. 收集高程点数据在生成断面数据之前，首先需要收集一定范围内的高程点数据。

这些数据可以通过地形测量、卫星遥感等方式获取。

一般来说，我们会收集大量的高程点数据，以覆盖整个研究区域。

收集到的高程点数据将被用作后续的断面数据生成的基础。

4. 编写VBA程序在收集到高程点数据之后，我们需要编写VBA程序来进行断面数据的生成。

我们需要编写程序来读取和处理高程点数据；根据一定的算法计算相应位置的断面数据；将生成的断面数据进行可视化展示，比如生成立体图等。

在编写VBA程序的过程中，我们需要考虑数据的精确性和程序的运行效率，避免出现误差和低效率的情况。

5. 个人观点和理解利用VBA程序生成断面数据是一项需要较高技术水平和专业知识的工作。

通过编写VBA程序，可以大大提高断面数据的生成效率，并且可以根据实际需要进行定制化的处理和分析。
