传感器电流输出信号的处理

题目：深度探讨0-20mA转化0-5V 250欧姆电阻的原理与应用1. 引言在工业控制领域，传感器和执行器的信号传输一直是一个重要的环节。

本文将深入探讨0-20mA转化0-5V信号输出中使用的250欧姆电阻的原理与应用。

2. 0-20mA信号和0-5V信号首先我们来简单了解一下0-20mA和0-5V两种信号的特点。

0-20mA信号是指传感器输出的电流信号范围在0到20毫安之间，而0-5V信号则是指信号范围在0到5伏特之间。

通常情况下，工业控制系统更倾向于使用4-20mA的信号，因为电流信号对于长距离传输来说具有更好的抗干扰能力，而在某些应用中，我们需要将0-20mA信号转化为0-5V信号进行进一步处理。

3. 250欧姆电阻的作用在将0-20mA信号转化为0-5V信号的过程中，我们需要使用250欧姆的电阻。

这个电阻的作用是将电流信号转化为对应的电压信号。

根据欧姆定律，电流和电阻都是已知的，通过Ohm's Law（欧姆定律），我们可以计算出通过电阻产生的电压信号。

4. 原理分析接下来，让我们来具体分析一下250欧姆电阻在信号转化中的原理。

当0-20mA的电流通过250欧姆的电阻时，根据欧姆定律，电压信号的大小可以通过以下公式计算得出：U = I * R，其中U代表电压信号，I代表电流，R代表电阻的大小。

当电流为20mA时，电压信号为20mA * 250Ω = 5V，当电流为0mA时，电压信号为0mA * 250Ω= 0V。

通过这种方式，我们成功地将0-20mA的电流信号转化为了0-5V的电压信号。

5. 应用案例在实际的工业控制系统中，使用250欧姆电阻将0-20mA信号转化为0-5V信号的应用非常广泛。

比如在温度、压力、液位等传感器的输出信号处理中，通常会使用这种转化方式。

通过将电流信号转化为电压信号，可以更方便地接入PLC、DCS等控制系统，并进行进一步的数据处理和分析。

6. 个人观点在工业控制领域，信号转化是一个至关重要的环节。

传感器的五大设计技巧和主要技术指标一、传感器的五大设计技巧1.信号处理技巧：传感器的主要任务是将感知到的物理量转化为电信号，因此信号处理技巧在传感器的设计中显得尤为重要。

在传感器的设计中，需要考虑信号的采样、滤波、放大、调理等环节，以保证感知到的信号能够准确地表达被测量的物理量。

2.精度校准技巧：传感器的精度直接影响到测量结果的准确性，因此精度校准技巧在传感器的设计中也是非常关键的。

在传感器的设计中，需要采用合适的校准方法，通过对传感器的输出信号进行校准，提高传感器的精度和准确性。

3.电源管理技巧：传感器通常需要外部电源供电，电源管理技巧对于传感器的设计来说也是非常重要的。

在传感器的设计中，需要合理选择电源电压和电流，并设计合适的电源管理电路，以提高传感器的工作效率和稳定性。

4.防护和抗干扰技巧：传感器通常需要在复杂的环境条件下工作，因此防护和抗干扰技巧对于传感器的设计也是非常重要的。

在传感器的设计中，需要考虑到传感器的工作环境和外界干扰因素，并采取相应的防护和抗干扰措施，以确保传感器的正常工作。

5.结构设计技巧：传感器的结构设计对于传感器的性能和可靠性都有着直接的影响。

在传感器的设计中，需要合理选择传感器的结构和材料，并进行优化设计，以提高传感器的性能和可靠性。

1.测量范围：指传感器能够正常工作的物理量范围。

传感器的测量范围应根据被测量的物理量的实际范围进行选择，以保证传感器能够准确地测量被测量的物理量。

2.灵敏度：指传感器输出信号与被测量物理量之间的关系，灵敏度越高，传感器对被测量物理量的变化越敏感。

灵敏度是衡量传感器性能的重要指标之一3.准确性：指传感器测量结果与被测量物理量实际值之间的偏差。

传感器的准确性越高，测量结果与实际值之间的偏差越小。

4.响应时间：指传感器从感知到被测量物理量的变化到输出信号的反应时间。

响应时间越短，表明传感器响应能力越强。

5.稳定性：指传感器在长期使用过程中输出信号的稳定性。

低压记忆过流保护原理引言：在电力系统中，过流保护是一项重要的安全保护措施。

当电路中出现过大的电流，可能引发设备损坏、火灾等严重后果。

低压记忆过流保护是一种常用的保护方式，本文将对其原理进行详细介绍。

一、低压记忆过流保护的定义和作用低压记忆过流保护是一种针对低压电路的过流保护装置，主要用于保护低压电路中的设备和线路免受过大电流的损害。

其主要作用是在电路中出现过流时，及时切断电源，以保护电气设备的安全运行。

二、低压记忆过流保护原理低压记忆过流保护的原理基于电路中的过电流现象。

当电路中的电流超过设定的额定电流值时，低压记忆过流保护将触发动作，切断电路。

1. 电流传感器：低压记忆过流保护装置通过电流传感器来检测电路中的电流变化。

电流传感器通常采用磁性元件，当电流通过时，产生的磁场会引起传感器内部的磁场变化。

2. 信号处理：电流传感器输出的信号经过放大和滤波处理，以确保信号的准确性和稳定性。

信号处理部分通常采用模拟电路或数字电路，根据实际需求选择合适的处理方式。

3. 比较判断：经过信号处理后，电流的大小与设定的额定电流进行比较。

如果电流超过额定值，则触发过流保护装置的动作。

4. 动作装置：当低压记忆过流保护装置判断电流超过额定值时，将通过动作装置切断电源。

动作装置通常采用电磁触发器或电子开关等方式，以实现电路的迅速切断。

5. 记忆功能：低压记忆过流保护装置还具有记忆功能，可以记录电路中的过流事件。

这对于故障分析和维护具有重要意义。

三、低压记忆过流保护的特点低压记忆过流保护具有以下几个特点：1. 灵敏度高：低压记忆过流保护装置能够检测到电路中微小的过电流，准确判断是否触发保护动作。

2. 动作速度快：低压记忆过流保护能够在几个毫秒内切断电路，避免设备受到过大电流的损害。

3. 可靠性高：低压记忆过流保护装置采用先进的电子技术，具有较高的可靠性和稳定性。

4. 记忆功能：低压记忆过流保护装置具有记忆功能，能够记录电路中的过流事件，方便后续故障分析和维护。

霍尔型传感器信号调理电路的设计【摘要】所谓信号调理就是通过电子元器件的有机组合，对传感器输出的信号进行调节、变换和整理的过程。

信号调理电路的具体设计需要综合考虑数据采集的目的、现场环境及控制系统的算法设计等各种因素。

本文论述了霍尔型电压、电流传感器信号的调理电路的具体实现方法，并应用试验方法验证了电路的可靠性等有关特征参数。

【关键词】传感器；信号调理；放大器；电路设计；霍尔当代社会中在工业控制等方面，经常要将电流、电压、温度、湿度等模拟量转换成数字量，然后在微处理器内作进一步运算和处理，完成相应的数据存储、数据传输和数据输出，达到分析和控制的目的。

模拟量的采集一般使用传感器来将它们转换为电气量来进行处理。

然而传感器送出的信号往往不能满足处理器输入信号的要求，这就需要我们设计相应的信号调理电路来把这种不合要求的信号变换为符合处理器输入信号要求的信号。

此电路设计的优化程度如何，直接关系到微处理器采集到的信号的准确程度。

霍尔型电压、电流传感器具有结构简单、体积小、坚固、频率响应宽、动态范围大、无触点、使用寿命长、可靠性高、易微型化和集成化等优点，在测量技术、自动化技术和信息处理等新技术领域得到广泛的应用。

本文就其输出信号特点设计了相应的信号调理电路，并且通过实验验证了所设计电路的可行性及可靠性。

1 霍尔型传感器霍尔传感器是一种磁传感器。

用它可以检测磁场及其变化，可在各种与磁场有关的场合中使用。

它采用双电源供电，可采集电压、电流等电气信号，输出信号可以是电压信号，也可以是电流信号。

本文以LV28-P型霍尔电压传感器为例说明霍尔型传感器输出信号调理电路的设计过程。

传感器LV 28-P的原边与副边之间是绝缘的，主要用于测量直流、交流电压和脉冲电压。

其各参数指标如下：1）电参数IP N：原边额定有效值电流10mA IS N：副边额定有效值电流25mAKN：转换率2500：1000 VC：电源电压（±5%）±15V2）精度-动态参数XG：总精度@IP N，TA = 25℃±0.6 %IO T ：IO 的温漂：0℃～+25℃± 0.2mA+25℃～70℃± 0.3mATr：响应时间@90% of VPmax 40μs。

脉冲电能表工作原理
脉冲电能表是一种经济、准确测量电能消耗的仪表，其工作原理如下：
1. 传感器：脉冲电能表的传感器通常采用霍尔元件或磁性电感器。

它们能够感应电流通过线圈产生的磁场，并将其转换成相应的电压或电流信号。

2. 信号处理：传感器输出的原始信号通过信号处理电路进行处理和放大，提高信号的可靠性和灵敏度。

3. 积分计数：经过信号处理后，输出的脉冲信号通过积分计数电路进行计数。

脉冲的数量与电能消耗量成正比。

4. 阻止反转：为了确保计数的准确性，脉冲电能表通常会采用阻止反转的设计，以防止电流方向的改变影响计数结果。

5. 显示和存储：积分计数的结果通过数字显示屏上显示出来，供用户实时观察。

一些高级脉冲电能表还具备数据存储功能，可以将电能消耗数据记录下来，以便后续分析和使用。

总结起来，脉冲电能表的工作原理是通过传感器感应电流并转换成脉冲信号，经过信号处理、积分计数、阻止反转和数据显示等步骤，实现对电能消耗量的准确测量和记录。

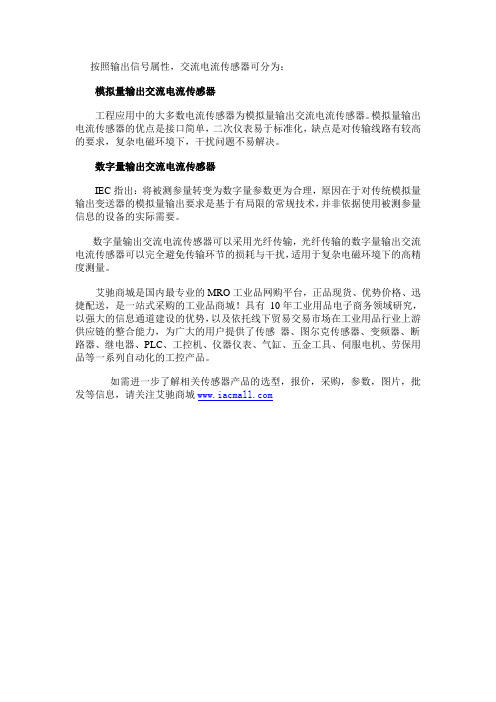

按照输出信号属性，交流电流传感器可分为：
模拟量输出交流电流传感器
工程应用中的大多数电流传感器为模拟量输出交流电流传感器。

模拟量输出电流传感器的优点是接口简单，二次仪表易于标准化，缺点是对传输线路有较高的要求，复杂电磁环境下，干扰问题不易解决。

数字量输出交流电流传感器
IEC指出：将被测参量转变为数字量参数更为合理，原因在于对传统模拟量输出变送器的模拟量输出要求是基于有局限的常规技术，并非依据使用被测参量信息的设备的实际需要。

数字量输出交流电流传感器可以采用光纤传输，光纤传输的数字量输出交流电流传感器可以完全避免传输环节的损耗与干扰，适用于复杂电磁环境下的高精度测量。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

电流传感器的输出信号
霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。

在测量交变电流的大电压时,为能够安全测量而在火线和地线之间并联一个变压器(接在变压器的输入端),这个变压器的输出端接入电压表,由于输入线圈的匝数大于输出线圈的匝数,因此输出电压小于输入电压,电压互感器就是降压变压器. 按原理分为电磁感应式和电容分压式两类。

电磁感应式多用于 220kV 及以下各种电压等级。

电容分压式一般用于110kV以上的电力系统,330～765kV 超高压电力系统应用较多。

电压互感器按用途又分为测量用和保护用两类。

对前者的主要技术要求是保证必要的准确度；对后者可能有某些特殊要求，如要求有第三个绕组，铁心中有零序磁通等。

电磁感应式电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。

特点是容量很小且比较恒定，正常运行时接近于空载状态。

电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。

为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。

测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用,也可以用两台接成V-V形作三相使用。

实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。

供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。

三相的第三线圈接成开口三角形。

传感器ab线输出原理传感器ab线输出原理是指传感器通过ab线将所测量的信号输出给外部设备或系统。

传感器是一种能够感知和测量物理量的装置，它通过将物理量转化为电信号，再通过ab线将这些信号传输出来。

ab线是传感器与外部设备或系统之间的连接线路，它承载着传感器输出的信号。

通常情况下，ab线由两根导线组成，其中一根是信号线（a线），用于传输传感器输出的电信号；另一根是地线（b线），用于提供电路的返回路径和保证信号的稳定性。

传感器ab线输出原理的实现依赖于传感器内部的电路和信号处理技术。

当传感器感知到所测量的物理量后，它会将这个物理量转化为相应的电信号。

这个信号经过传感器内部的电路处理后，通过ab线输出给外部设备或系统。

在传感器ab线输出原理中，信号的传输是通过电流或电压的变化来实现的。

传感器将所测量的物理量转化为电信号后，通过改变电流或电压的大小来表示不同的测量结果。

这个变化的电信号经过ab线传输到外部设备或系统后，再经过相应的解析和处理，就可以得到最终的测量结果。

传感器ab线输出原理的应用非常广泛。

在工业自动化控制系统中，传感器常常用于测量温度、压力、流量等物理量，并通过ab线将测量结果传输给PLC（可编程逻辑控制器）或DCS（分布式控制系统），实现对生产过程的监测和控制。

在汽车电子系统中，传感器也被广泛应用于测量车速、发动机转速等参数，并通过ab线将这些信息传输给车载电子设备，实现车辆的智能控制和故障诊断。

传感器ab线输出原理是传感器将所测量的物理量转化为电信号，并通过ab线将这些信号输出给外部设备或系统的工作原理。

通过ab 线的连接，传感器与外部设备或系统实现了信息的传递和交互，为各种应用场景提供了可靠的测量和控制手段。

怎样检测电流传感器的输出电流传感器是一种常用的电子设备，它可以将电流信号转换为电压信号进行测量。

在工业生产中，电流传感器被广泛应用于电力监测、实验测量、电子设备控制和通信领域等方面。

但是在使用电流传感器时，我们需要经常检查其输出是否正常，才能确保测量的准确性。

本文将介绍一些检测电流传感器输出的方法。

方法1：使用示波器示波器是一种基础的电子设备，也是检测电流传感器输出的常用工具。

具体操作步骤如下：1.将电流传感器的输出端口与示波器的信号输入端口相连。

2.调节示波器的垂直控制和水平控制，使波形显示在示波器的屏幕上。

3.根据波形显示结果，判断电流传感器的输出是否正常。

一般来说，正常的波形应该是平稳、稳定的曲线。

4.如果波形异常，可以通过调节电流传感器的灵敏度和增益等参数，来尝试恢复波形的正常显示。

方法2：使用万用表万用表也是一种常用的检测电流传感器输出的工具，它的操作步骤如下：1.先将万用表调整至电流测量状态，并在低电压状态下将电流传感器的输出端口与测量仪连接。

2.如果万用表上出现的电流流量为纯电流，则说明电流传感器的输出正常。

否则，需要对电流传感器进行检修和调整。

3.如果万用表上出现的电流流量不为纯电流，则需要检查传感器系统中的各种元件是否正常点亮、控制单元是否处于工作状态以及耗电电路是否正常工作。

方法3：使用数据采集仪器随着科技的发展，数据采集仪器也成为了检测电流传感器输出的一种可行方法。

数据采集仪器具有高精度、高灵敏度、多波段的特点。

操作步骤如下：1.将数据采集仪器的信号输入端端口与电流传感器的输出端口相连。

2.根据需求采样并记录电流传感器的输出。

3.通过分析记录的数据，判断电流传感器输出是否正常。

如果器件出现异常，可以通过对数据记录的各项指标进行比对分析，找出异常原因。

结论对于不同的电流传感器，需要选择不同的检测方法。

在实际使用中，首先应当了解具体情况，进行针对性的检测。

本文介绍的操作方法仅供参考，但不保证获得完全准确的结果。
