互换性与技术测量 公差 试题0

  • 格式：docx
  • 大小：116.10 KB
  • 文档页数：9

可能题目有重复的一、填空题：1、孔在图样上的标注为φ80Js8，已知IT8=46μm，其基本偏差为，该孔的最大实体尺寸为79.997mm，最小实体尺寸为80.023mm。

2、公差带的位置由基本偏差来决定。

3、在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是两平面之间的区域。

若给定任意方向时，其公差带是圆柱面内区域4、圆度的公差带形状是圆环，圆柱度的公差带形状是两同轴圆柱面之间的区域5、在实际使用中，量块按级使用时，量块的尺寸为标称尺寸，忽略其__________误差；按等使用时，量块的尺寸为实际尺寸，仅忽略了检定时的__________误差。

6、标准中规定基本尺寸为30 ~ 50mm 时，IT8=39μm,则对于图样标注为Ф40h8时，其最大实体尺寸为40mm,最小实体尺寸为39.961mm,对于图样标注为Ф40H8时，其最大实体尺寸为40mm,最小实体尺寸为40.039mm。

7、相互结合的内、外螺纹的旋合条件是8. 若某孔的尺寸标注为mm，则该零件的MMS为，又称为该零件的极限尺寸；其LMS为，又称为该零件的极限尺寸；而加工允许的尺寸变动范围是，称为该零件的。

若加工后测得某孔的实际尺寸为φ30mm，则该零件（是、否）合格。

9 φ35F7/h7表示基本尺寸为35mm的基轴（基准）制的间隙配合。

其中F7、h6是公差代号，F、h是基本偏差代号，7、6表示公差等级数。

10.包容要求的尺寸检验原则是指孔和轴的体外作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的局部实际尺寸不允许超过其最小实体尺寸。

11.测量的四要素为：；；；。

12测量误差按其性质分为三类，即；；。

14.公差等级精度要求的技术保证。

15φ30F7/h6表示基本尺寸为30mm的基轴（基准）制的配合。

其中F7、h6是代号，F、h是代号，7、6表示数。

16.公差选择的原则是在充分满足使用要求前提下，尽量选择较低的公差等级。

17 最大实体要求的尺寸检验原则指孔和轴的体外作用尺寸不允许超过其最大实体实效尺寸，且其局部实际尺寸不得超出最大实体尺寸和最小实体尺寸18包容要求的尺寸检验原则是指孔和轴的体外作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际局部尺寸不允许超过其最小实体尺寸。

19.优先数系是一种十进制的，优先数系中的任何一个数值均称为。

20.公差等级决定尺寸公差带的大小，基本偏差决定尺寸公差带的位置。

1、Ф30H7/s6表示该孔轴为基制的配合。

22、按泰勒原则，光滑极限量规通规与被测表面应成线接触，止规与被测表面应成面接触。

23、包容要求是指孔和轴的体外作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的局部实际尺寸不允许超过其最小实体尺寸二、判断题1.未注公差尺寸即对该尺寸无公差要求。

（）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。

（）3.误差是加工和检测过程中产生的，公差是设计给定的。

（）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。

（）5. 55φH8的精度一样高。

（）φH7和256.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。

（）7. 形位公差的评定应符合最小条件。

（）8．表面粗糙度的所有评定参数值都是越小越好。

（）9.已知某配合的Y max=－25μm，T f=35μm。

则此配合是过渡配合。

（）10.配合公差反映了配合精度的高低。

（）11.公差值不可以为零。

（）13.优先数是十进制的等差数列构成。

（）14.公差带图中零线就是零偏差线。

（）19.测量所得值即为零件的真值。

（）20.在确定产品的参数或参数系数时，应最大限度的采用优先数和优先数系。

（）三、单项选择题1、零件的几何误差是指被测要素相对（）的变动量。

A．理想要素 B. 实际要素C. 基准要素D. 关联要素2、一般配合尺寸的公差等级范围大致为（）。

A.IT1 ~ IT7;B.IT2 ~ IT5;C.IT5 ~ IT13;D.IT8 ~IT143、下列公差带形状相同的是（）。

A．轴线对轴线的平行度与面对面的平行度B．径向圆跳动与圆度C．同轴度与径向全跳动。

D．轴线的直线度与导轨的直线度4、下列孔轴配合中选用不当的有（）。

A．H8/u8 B．H6/g5 C．G6/h7 D．H7/k65、若某配合的最大间隙为30μm，孔的下偏差为―11μm,轴的下偏差为―16μm ，轴的公差为16μm，则其配合公差为（）。

A.46μm;B.41μm;C.27μm;D.14μm6、在常用配合中，IT8的孔不能与（）的轴配合。

A．IT9 B. IT7 C. IT8 D 以上都不对7、若某平面对基准轴线的端面全跳动为0.04mm, 则它对同一基准轴线的端面圆跳动一定（）。

A.小于0.04B.不大于0.04mm;C.等于0.04mm;D.不小于0.04mm8、某键槽中心平面对基准轴线的对称度公差为0.1mm，则该中心平面对基准轴线的允许偏移量为( )。

A 0.1mm；B 0.05mm； C. 0.2mm； D.φ0.1mm9、基本偏差为m的轴的公差带与基准孔H的公差带形成（）。

A.过渡配合;B.间隙配合;C.过盈配合;D.过渡配合或过盈配合10、形位公差项目标注中，需标明理论正确尺寸的项目是 ( ) 。

A、圆度；B、平行度；C、同轴度；D、位置度；11、量块基本长度为50mm，若其实际尺寸为50.001mm，按级使用此量块，将其作为测量的基准件，将产生0.001mm的测量误差，则此误差的性质为（）。

A、随机误差；B、系统误差；C、粗大误差D、绝对误差12、标注形位公差时，若被测要素是中心要素，则指引箭头应（）。

A、与尺寸线对齐；B、与尺寸线错开；C、与尺寸线平行；D、以上都不对13、下列孔与基准轴配合，组成间隙配合的孔是（）。

A、孔两个极限尺寸都大与基本尺寸；B、孔两个极限尺寸都小与基本尺寸；C、孔最大极限尺寸大于基本尺寸，最小极限尺寸小于基本尺寸；D、以上都不对14.量规的通端是按工件的( )设计的。

A. Dmax 、dmax；B. Dmin 、dmin；C. MMS；D. LMS 。

15、公差原则是指（）。

A．确定公差值大小的原则 B. 确定公差与配合标准的原则C. 形状公差与位置公差的关系D.尺寸公差与形位公差的关系16、量规的通端是按照工件的（）进行设计的。

A 、Dmax、dmax；B 、Dmin、dmin；C、MMS； D 、LMS17、从加工过程看，零件尺寸进入合格范围的“起始尺寸”是（）。

A 、MMS；B 、LMS; C、最大极限尺寸；D 、最小极限尺寸。

18、下列配合中，配合公差最小的是（）。

A．φ30H7／g6 B．φ30H8／g7C．φ100H8／g7 D．φ100H7／g619、下列属于定位公差的有（）。

A．平行度B．同轴度C．平面度D．倾斜度20、下列孔轴配合中选用不当的有（）。

A．H8/u8 B．H6/g5 C．G6/h7 D．H7/k621、图样上标注内、外螺纹配合的代号为Μ20×2-5H/5g6g，则外螺纹中径公差带代号为（）A、5HB、2C、5gD、6g22、若某配合的最大间隙为30μm，孔的下偏差为―11μm,轴的下偏差为―16μm ，轴的公差为16μm，则其配合公差为（）。

A.46μm;B.41μm;C.27μm;D.14μm23、若某平面对基准轴线的端面全跳动为0.04mm, 则它对同一基准轴线的端面圆跳动一定（）。

A.小于0.04;B.不大于0.04mm;C.等于0.04mm;D.不小于0.04mm24、圆度公差带的形状为（）。

A、一个圆B、一个圆柱C、两同心圆D、两同心圆柱。

30.基本偏差为a~h的轴与基本偏差为H的孔可构成（）。

A.基孔制的间隙配合；B.基轴制的间隙配合；C.基孔制的过渡配合；D.基轴制的过渡配合。

32.MMS是（）的统称。

A.Dmax和dmax；B.Dmin和dmin;C.Dmax和dmin；D.Dmin和dmax。

33.表面粗糙度评定参数中（）更能充分反映被测表面的实际情况。

A. Rmr(c)；B. Rz；C. Ra ；D. RSm；34.某键槽中心平面对基准轴线的对称度公差为0.1mm，则该中心平面对基准轴线的允许偏移量为（）。

A. 0.1mm；B. 0.05mm；C. 0.2mm；D.φ0.1mm。

35.测量时规定安全裕度，是为了防止检测时出现（）。

A.误废；B. 误收；C. 系统误差；D. 随机误差。

36、某计量器在示值65mm处示值误差为-0.003mm,若测量工件时读数正好为65mm，试确定工件的实际尺寸为（）。

Ａ.65.003 B. 65.006 C. 64.997 D.64.97738、当基本尺寸一定时，图样上反映孔或轴加工难易程度的是（）。

Ａ．公差Ｂ．偏差Ｃ．误差39.下列属于位置公差的是（）。

A.平面度B. 位置度C. 直线度D. 圆柱度40.当轴的作用尺寸（）孔的作用尺寸时，孔和轴才能自由装配。

A.等于B. 大于C. 小于D.看情况41、某计量器具在示值35mm处示值误差为+0.03mm,若测量工件时读数正好为35mm,试确定工件的实际尺寸为（）。

A、35.003B、34.997C、35.03D、34.9742、加工尺寸标注为￠50H6和￠100H7两零件时（）A、前者加工困难B、后者加工困难C、两者加工难易相当D、无法比较四、改错或标注（在原图的下面将正确的画出来，不改变公差项目）：1.（10分）2.（10分）.3按要求标注（10分）①两端圆柱尺寸标注为mm，圆柱面的圆柱度公差为0.003mm，②中间大圆柱尺寸为mm,圆柱面对两端小圆柱公共轴线的径向圆跳动公差为0.01mm;③圆锥面素线直线度公差为0.005mm，圆度公差为0.004mm④各处表面粗糙度不超过1.6mm4、试将下列要求标注在下图上。

（10分）（１）圆锥面a的圆度公差为0.01mm。

（２）圆锥面a对孔轴线b的斜向圆跳动公差为0.02mm。

（３）基准孔轴线b的直线度公差为0.005mm。

（４）孔表面c的圆柱度公差为0.01mm。

（５）端面d对基准孔轴线b的端面全跳动公差为0.01mm。

（６）端面e对端面d的平行度公差为0.03mm。

5试改正下图所示图样上形位公差的标注错误，将图形和正确的标注画在下面的空白处（形位公差特征项目不允许变更）。

（10分）6将下列技术要求标注在下图上。

（10分）（1）左端面的平面度公差为0.01 mm，右端面对左端面的平行度公差为0.04 mm。

（2）φ70H7孔的轴线对左端面的垂直度公差为0.02mm。

（3）φ210h7轴线对φ70H7孔轴线的同轴度公差为φ0.03mm。

（4）4-φ20H8孔的轴线对左端面（第一基准）和φ70H7孔轴线的位置度公差为φ0.15mm。

合集下载

互换性与技术测量试题及答案

互换性与技术测量试题及答案

互换性与测量技术基础复习与练习第二部分综合练习一、判断题1．（T ）为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

2．（ F ）公差是零件尺寸允许的最大偏差。

3．（ F ）从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

4．（T ）Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

5．（ F ）有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

6．（ F ）若某平面的平面度误差值为0.06mm，则该平面对基准的平行度误差一定小于0.06mm。

7．（T ）若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。

8．（ F ）只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。

9．（ F ）轴上有一键槽，对称度公差为0.03mm，该键槽实际中心平面对基准轴线的最大偏离量为0.02mm，它是符合要求的。

10．（F ）跳动公差带不可以综合控制被测要素的位置、方向和形状。

11．（ F ）某轴标注径向全跳动公差，现改用圆柱度公差标注，能达到同样技术要求。

12．（ F ）最大实体要求既可用于中心要素，又可用于轮廓要素。

13．（ F ）采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。

14．（ F ）测量仪器的分度值与刻度间距相等。

15．（ F ）若测得某轴实际尺寸为10.005mm，并知系统误差为+0.008mm，则该尺寸的真值为10.013mm。

16．（T ）在相对测量中，仪器的示值范围应大于被测尺寸的公差值。

17．（ F ）量块按“级”使用时忽略了量块的检定误差。

18．（ F ）零件的尺寸公差等级越高，则该零件加工后表面粗糙度轮廓数值越小，由此可知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。

19．（T ）测量和评定表面粗糙度轮廓参数时，若两件表面的微观几何形状很均匀，则可以选取一个取样长度作为评定长度。

互换性考试试题

互换性考试试题

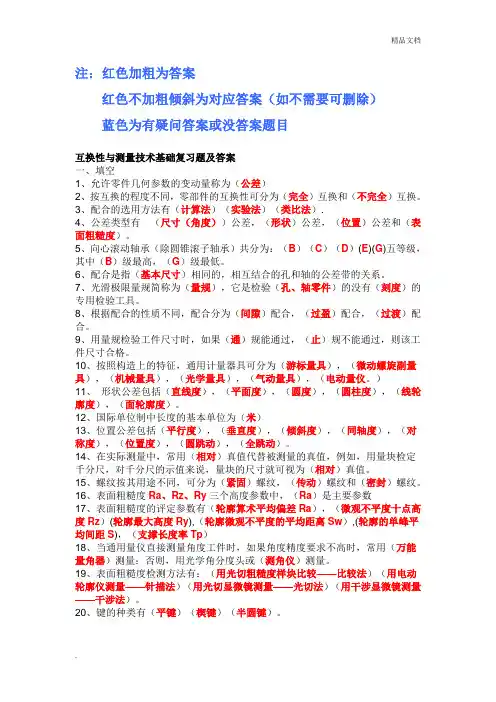

注：红色加粗为答案红色不加粗倾斜为对应答案（如不需要可删除）蓝色为有疑问答案或没答案题目互换性与测量技术基础复习题及答案一、填空1、允许零件几何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。
