SolidWorks 2006 简体中文版(4CD完整版) 安装教程图解(1) 1.载入CD1，开始安装SolidWorks2.选择安装Solidworks office premium，号称“黄金版”，是最完整版本。
推荐3.选择安装的程序功能和插件，一般默认就可以。
4.选择安装到的目录，假定安装在C盘，C:\Program Files\SolidWorks\，可以更改。
然后选择下一步。
5.填入序列号：0001 0001 0736 0361，单击下一步6.注册码：HD9FJE17，下一步补充说明一下：SolidWorks2006安装时序列号说明，提供两组，可以任选，但是推荐第2组，因为第2组我用过，没有问题：第1组：序列号: 0301 0000 7785 7977注册码如下:（根据你选择安装方式不同而不同）SolidWorks：L14QQ6EESolidWorks OFFICE：Y82H0D3USolidWorks OFFICE PRO：O0FTT3DRSolidWorks OFFICE PREMIUM：C14TBF07请根据自己情况选择，本安装采用最全方式安装，即SolidWorks OFFICE PREMIUM方式第2组：序列号:0001 0001 0736 0361注册码如下:（根据你选择安装方式不同而不同）SolidWorks ：MA2OSBAESolidWorks OFFICE ：O20WD75WSolidWorks OFFICE PRO ：3B6FX35RSolidWorks OFFICE PREMIUM ：HD9FJE17请根据自己情况选择，本安装采用最全方式安装，即SolidWorks OFFICE PREMIUM方式SolidWorks 2006 简体中文版(4CD完整版) 安装教程图解(2) 7.选择是否安装数据转换公用程序，你可以根据情况选择。
8.单位和标注尺寸标准选择，默认就可以，以后还可以改。

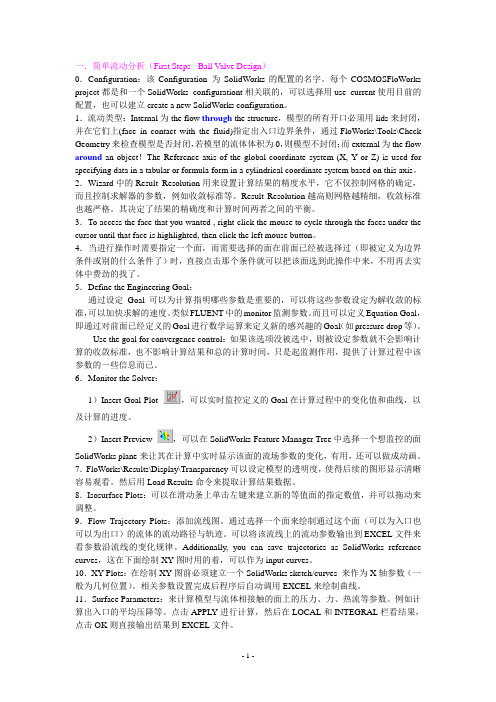

一．简单流动分析（First Steps - Ball Valve Design）0．Configuration：该Configuration 为SolidWorks的配置的名字。
每个COSMOSFloWorks project都是和一个SolidWorks configurationt相关联的，可以选择用use current使用目前的配置，也可以建立create a new SolidWorks configuration。
1．流动类型：Internal为the flow through the structure，模型的所有开口必须用lids来封闭，并在它们上(face in contact with the fluid)指定出入口边界条件，通过FloWorks\Tools\Check Geometry来检查模型是否封闭，若模型的流体体积为0，则模型不封闭；而external为the flow around an object！The Reference axis of the global coordinate system (X, Y or Z) is used for specifying data in a tabular or formula form in a cylindrical coordinate system based on this axis。
2．Wizard中的Result Resolution用来设置计算结果的精度水平，它不仅控制网格的确定，而且控制求解器的参数，例如收敛标准等。
Result Resolution越高则网格越精细，收敛标准也越严格。
其决定了结果的精确度和计算时间两者之间的平衡。
3．To access the face that you wanted , right-click the mouse to cycle through the faces under the cursor until that face is highlighted, then click the left mouse button。
SolidWorks 的插件与集成软件介绍很多初学者搞不清SolidWorks软件的各类插件的真实用途，这里做一些简要介绍，并不断更新中。
如果插件中有“与SolidWorks完全集成”则表明该插件已集合在SolidWorks软件中，一般用OFFICE PRO模式安装即可正常使用!请注意，我也没有那么多插件，如果有需要且我也有的话我会提供相关信息的。
PhotoWorks 高级渲染软件与SolidWorks完全集成PhotoWorks软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。
利用PhotoWorks可以进行以下几种渲染：1. 设置模型或表面的材质和纹理2. 为零件表面贴图3. 定义光源、反射度、透明度以及背景景象4. 利用现有的材质和纹理定义新材质或纹理5. 图像可以输出到屏幕或文件6. 可以进行实时渲染FeatureWorks 特征识别软件与SolidWorks完全集成大部分三维设计软件都提供了数据接口，利用数据接口可以读入标准格式的数据文件，如IGES、EAT等。
但输入到设计环境中的模型只是一种实体的模型，无法区分输入模型的特征，对模型的修改很不方便。
利用FeatureWorks可以在SolidWorks的零件文件中对输入的实体特征进行识别。
实体模型被识别为特征以后，在SolidWorks中以特征的形式存在，并和用SolidWorks软件生成的特征相同。
FeatureWorks对静态的转换文件进行智能化处理，获取有用的信息，减少了重建模型所花费的时间。
FeatureWorks最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。
1. 拉伸特征，特征的轮廓是由直线、圆或圆弧构成2. 圆柱或圆锥形状的旋转特征3. 所有孔特征，包括简单孔、螺纹孔和台阶孔4. 筋和拔模特征5. 等半径圆角Animator 与SolidWorks完全集成的、易学易用的动画制作软件产品的交互动画将SolidWorks的三维模型实现动态的可视化，摄制产品设计的模拟装配过程、模拟拆卸过程和产品的模拟运行过程，从而实现动态设计。
SolidWorks2010详细教程和资料SolidWorks公司成立于1993年，由PTC公司的技术副总裁与CV公司的副总裁发起，总部位于马萨诸塞州的康克尔郡（Concord,Massachusetts）内，当初所赋予的任务是希望在每一个工程师的桌面上提供一套具有生产力的实体模型设计系统。
从1 995年推出第一套SolidWorks三维机械设计软件至今，它已经拥有位于全球的办事处，并经由300家经销商在全球140个国家进行销售与分销该产品。
SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，由于技术创新符合CAD技术的发展潮流和趋势，SolidWorks公司于两年间成为CAD/CAM产业中获利最高的公司。
良好的财务状况和用户支持使得SolidWorks每年都有数十乃至数百项的技术创新，公司也获得了很多荣誉。
该系统在1995-1999年获得全球微机平台CAD系统评比第一名；从1995年至今，已经累计获得十七项国际大奖，其中仅从1999年起，美国权威的CAD 专业杂志CADENCE连续4年授予SolidWorks最佳编辑奖，以表彰SolidWorks的创新、活力和简明。
至此，SolidWorks所遵循的易用、稳定和创新三大原则得到了全面的落实和证明，使用它，设计师大大缩短了设计时间，产品快速、高效地投向了市场。
由于SolidWorks出色的技术和市场表现，不仅成为CAD行业的一颗耀眼的明星，也成为华尔街青睐的对象。
终于在1997年由法国达索公司以三亿一千万美元的高额市值将SolidWorks全资并购。
公司原来的风险投资商和股东，以一千三百万美元的风险投资，获得了高额的回报，创造了CAD行业的世界纪录。
并购后的SolidWork s以原来的品牌和管理技术队伍继续独立运作，成为CAD行业一家高素质的专业化公司，SolidWorks三维机械设计软件也成为达索企业中最具竞争力的CAD产品。
cosmos中文学习手册Cosmos中文研究手册介绍欢迎使用Cosmos中文研究手册。
本手册旨在为研究中文的人群提供基本知识和资源，帮助他们更好地掌握和应用这门语言。
本手册将涵盖语法、词汇、语音、阅读和写作等方面的知识。
目录- 语法- 名词- 动词- 形容词- 词汇- 常用词汇- 短语和句子- 语音- 声调- 发音规则- 阅读理解- 短文阅读- 阅读技巧- 写作- 基础写作法- 作文范文语法本部分将介绍中文的基本语法规则，包括名词、动词和形容词的用法。
通过研究这些规则，您将能够正确地构造句子，表达自己的意思。
词汇这一部分将提供常用的中文词汇，包括日常用语和常见单词。
掌握这些词汇将帮助您更流畅地交流和理解中文。
语音中文的语音是其独特之处之一。
本部分将解释中文的声调和发音规则，帮助您正确地发音并与母语人士更好地交流。
阅读理解阅读是提高语言能力的重要方法之一。
这一部分将为您提供中文短文的阅读理解练和技巧，帮助您提高阅读能力和理解能力。
写作写作是语言运用的重要环节。
本部分将为您介绍基本的写作方法，并提供作文范文供参考，帮助您提高中文写作水平。
结论Cosmos中文研究手册提供了全面而简洁的中文研究资源，帮助您掌握中文的语法、词汇、语音、阅读和写作等方面。
希望本手册能为您的中文研究之路提供有益的指导和支持。
---注意：本文档中提供的内容旨在提供简明和直接的建议。
对于中文学习中的复杂的法律问题等，请咨询相关专业人士以获取准确的信息和帮助。
Goals of This Lesson这课的目标Upon successful completion of this lesson, you will be able to understand the basic functionality of COSMOSFloWorks and perform hydraulic analysis to the following part.在成功的学完这课后，你将能够理解COSMOSFloWorks的基本的功能并且能够对下面的零件进行液压分析Use COSMOSFloWorks to perform fluid internal analysis on the Valve.SLDPRT part shown to the right.使用COSMOSFloWorks，在如右边显示的“阀门.SLDPRT”零件上进行流体的内部分析。
The step-by-step instructions are given below.下面逐步给出操作方法。
Opening the Valve.SLDPRT Document打开“阀门.SLDPRT”文件1 Download the file from the course website.这个文件可以从下载互联网上下载得到。
2 Click File, Open. In the Open dialog box, browse to theValve.SLDPRT part locatedin your home folder and click Open(ordouble-click the part).单击“文件，打开”。
在“打开”对话窗中，查找浏览阀门所在文件夹找到文件单击“打开”(或者双击阀门.SLDPRT文件)。
Checking the COSMOSFloWorks Menu检查COSMOSFloWorks菜单If COSMOSFloWorks is properly installed, the FloWorks menu appearson the SolidW orks’ menu ba r. If not:如果COSMOSFloWorks已经完全安装，那么FloWorks菜单就会出现在SolidWorks的菜单栏上。
Goals of This Lesson这课的目标Upon successful completion of this lesson, you will be able to understand the basic functionality of COSMOSFloWorks and perform hydraulic analysis to the following part.在成功的学完这课后，你将能够理解COSMOSFloWorks的基本的功能并且能够对下面的零件进行液压分析Use COSMOSFloWorks to perform fluid internal analysis on the Valve.SLDPRT part shown to the right.使用COSMOSFloWorks，在如右边显示的“阀门.SLDPRT”零件上进行流体的内部分析。
The step-by-step instructions are given below.下面逐步给出操作方法。
Opening the Valve.SLDPRT Document打开“阀门.SLDPRT”文件1 Download the file from the course website.这个文件可以从下载互联网上下载得到。
2 Click File, Open. In the Open dialog box, browse to theValve.SLDPRT part locatedin your home folder and click Open(ordouble-click the part).单击“文件，打开”。
在“打开”对话窗中，查找浏览阀门所在文件夹找到文件单击“打开”(或者双击阀门.SLDPRT文件)。
Checking the COSMOSFloWorks Menu检查COSMOSFloWorks菜单If COSMOSFloWorks is properly installed, the FloWorks menu appearson the SolidW orks’ menu ba r. If not:如果COSMOSFloWorks已经完全安装，那么FloWorks菜单就会出现在SolidWorks的菜单栏上。
如果没有:1 Click Tools, Add-Ins.The Add-Ins dialog box appears.单击“工具，插件"。
"插件”对话窗弹出。
2 Check COSMOSFloWorks. If COSMOSFloWorks is not in the list,you need to installCOSMOSFloWorks.选择COSMOSFloWorks。
如果COSMOSFloWorks不是在列表中，你需要重新安装lCOSMOSFloWorks软件。
3 Click OK. The FloWorks menu appears on the SolidW orks’ menubar.单击“OK”。
FloWorks菜单就会出现在SolidWorks的菜单栏上。
Model Description模型描述This is a ball valve. Turning the handle closes or opens the valve.The local hydraulic loss (or resistance) produced by a ball valve installed in a piping system depends on the valve design dimensions and on the handle turning angle. The ball-to-pipe diameter ratio governs the handle turning angle at which the valve becomes closed.这是一个球阀门。
手柄关闭或打开阀门。
安装于一个管道系统中的一个球阀门生产的液压的损失(或者主力)取决于阀门设计尺度和手柄的旋转角度。
圆管子直径比率控制阀门关闭的旋转角度。
The standard engineering definition of a hydraulic resistance of an obstacle in a pipe is the difference between the total pressures (i.e. where a stream is not disturbed by the obstacle) upstream and downstream of the obstacle (the valve in our case) divided by the incoming dynamic head, from which the hydraulic resistance due to the friction over the pipe section is subtracted.管子中的障碍的液压阻力的标准的工程定义是整个的压力(即之间的差异一条流线在什么地方被阻碍) 逆流地和顺流地被引入的动态的头划分的障碍(在我们的情况)中的阀门，其中因为已经减去了有关管子段的摩擦液压阻力。
In this example we will obtain the local hydraulic resistance of the ball valve whose handle is turned by an angle of 40o. The Valve analysis represents a typical COSMOSFloWorks internal analysis.在这个例子中我们将求解当手柄旋转40°角度时，球阀门的液压阻力。
这个阀门分析例子代表典型的COSMOSFloWorks的内部的分析。
with lids, which are needed to specify inlet and outlet flow boundary conditions on them. In any case, the internal model space filled with a fluid must be fully closed. You simply create lids as additional extrusions covering the openings.执行内部的流体分析过程，模型开口必须用盖子封闭起来，这就需要在模型上规定入口和出口的流动边界条件。
在任何情况下，模型的内部空间充满一种流体模型必须充分封闭。
用简单的“拉伸”命令可以为模型开口创造盖子。
Creating Lids创造盖子Creating Inlet Lid创造入口盖子1 Select the face show in the picture.选择需要画图的面。
2 Click Sketch on the Sketch toolbar.在草图工具栏上单击“画图”。
3 Select the tube’s edge.选择管子的边界。
4 Click Convert Entities on the Sketch tools toolbar在工具栏上单击“改变实体”5 Complete the sketch by clicking OK button in the confirmationcorner of the graphics area.通过在制图区域的确认角中单击“OK”按钮完成草图。
6 Click Extrude Boss/Base on the Features toolbar.在特性toolbar上单击“拉伸”。
7 In the Extrude Feature Property Manager change the settingsas shown.• End Condition = Mid Plane• Depth = 0.005在“拉伸特性”管理器中改变设置。
结束条件=中间的平面深度= 0.0058 Click OK to create the inlet lid.Next, in the same manner we will create the outlet lid.单击“OK”创造入口盖子。
下面，我们将按相同的方式创造出口盖子。
Creating Outlet Lid创造出口盖子9 Select the face shown in the picture.选择需要画图的面。
10 Click Sketch on the Sketch toolbar.在草图工具栏上单击“画图”。
11 Select the tube’s edge.选择管子的边界。
12 Repeat the steps 3 to 8 to create the lid at outlet.重复步骤3到8创造出口盖子13 Rename the new extrusions Extrude1 and Extrude2 to Inlet Lid and Outlet Lid correspondingly.给新的拉伸改名“入口盖子”和“出口盖子”符合拉伸1和拉伸2。
Not sure you have created the lids properly? COSMOSFloWorks can easily check your model for possible geometry problems.是否你已经正确的创造了盖子？COSMOSFloWorks能很容易地检查出你的模型可能出现的几何学问题。
Checking the Geometry检查几何学1 To ensure the model is fully closed, click FloWorks, Tools, Check Geometry.为了保证模型充分被封闭，单击“FloWorks，工具，检查几何学”。
2 Click Check to calculate the fluid volume of the model. If the fluid volume is equal to zero, the model is not closed.单击“检查”计算模型的流动的量。
如果流动的量等于零，模型就不是被封闭的。
The first step in performing flow analysis is to create aCOSMOSFloWorks project.在执行流动分析中的第一个步骤是创造一个COSMOSFloWorks项目。
