母差保护调试作业指导Ver 4.00.121012编写：审核：批准：长园深瑞继保自动化有限公司二〇一二年十月文档升级说明长园深瑞母线保护调试作业指导长园深瑞继保自动化有限公司二〇一二年十月目录第一部分母线保护版本比较 (5)1.1.BP-2B装置 (5)1.1.1. BP-2B标准版本差异 (5)1.1.2. BP-2B地区版本差异 (6)1.2.BP-2C（S）装置 (9)1.2.1. BP-2C（S）装置标准版本 (9)1.2.2. BP-2C（S）装置地区版本 (11)第二部分母线保护逻辑调试 (12)1.1.压板逻辑 (12)1.1.1. BP2B保护压板 (12)1.1.2. BP2CS保护压板 (13)1.1.3. 分列压板 (13)1.1.4. BP2C-NW保护压板 (13)1.1.5. 检修压板 (14)1.2.母线保护调试(以标准双母线为例) (14)1.2.1. 交流量精度试验 (14)1.2.2. 开入开出试验 (14)1.2.3. 母线保护逻辑试验 (14)1.2.4. 特殊逻辑介绍 (22)1.2.5. 其他常见主接线方式说明 (25)第三部分常见问题解答 (32)第一部分母线保护版本比较1.1.BP-2B装置1.1.1.BP-2B标准版本差异表1 BP-2B标准版本差异说明1.1.2.BP-2B地区版本差异表2 BP-2B地区最新版本差异说明1.2.BP-2C（S）装置1.2.1.BP-2C（S）装置标准版本1.2.2.BP-2C（S）装置地区版本第二部分母线保护逻辑调试1.1.压板逻辑1.1.1.BP2B保护压板差动保护、失灵保护只受开关把手投退控制；华北地区版本受差动、失灵保护压板投退控制。
除河北南网版本外，母联过流保护、母联充电保护（充电是否退差动受母差控制字控制）只受压板投退控制；各主接线方式下含有的其他保护为固定投入（如母联死区、母联失灵）；互联压板跟其他可能报互联的逻辑、控制字是或门关系；分列压板优先级最高，只要投入分列压板，装置逻辑就认为一定是分列运行。
（工程名称）母线保护检验作业指导书编码：BDECSY-04二○一○年十一月目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)3.1 作业（工序）流程图 (2)4. 安全风险辨析与预控 (3)4. 作业准备 (4)4.1 人员配备 (4)4.2 工器具及仪器仪表配置 (4)5. 作业方法 (4)5.1作业条件检查 (4)5.2通电前检查： (4)5.3绝缘检查 (5)5.4通电检查 (5)5.5保护装置校验 (5)5.6保护功能检查：（以RCS-915为例） (6)5.7传动试验： (7)5.8电流、电压回路检查： (7)6.9受电前检查： (7)7. 质量控制措施及检验标准 (7)7．1质量控制措施 (7)7．2质量控制点 (7)7．3检验标准 (8)1. 工程概况及适用范围本作业指导书适应于母线保护装置的调试作业。
2. 编写依据表2-1 引用标准及规范名称3. 作业流作业（工序）流程图图3-1 母线保护作业流程图4. 安全风险辨析与预控施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白5. 作业准备5.1 人员配备5.2 工器具及仪器仪表配置6. 作业方法6.1作业条件检查6.1.1检查工作的安全措施完善，二次隔离措施符合作业安全要求。
6.1.2检查屏柜及二次电缆安装完毕，符合试验条件。
6.1.3试验人员熟悉相关资料和技术要求。
6.1.4试验仪器符合要求。
6.2通电前检查：6.2.1核对保护屏配置的连片、压板、端子号、回路标注等，必须符合图纸要求。
6.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。
6.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确。
6.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。

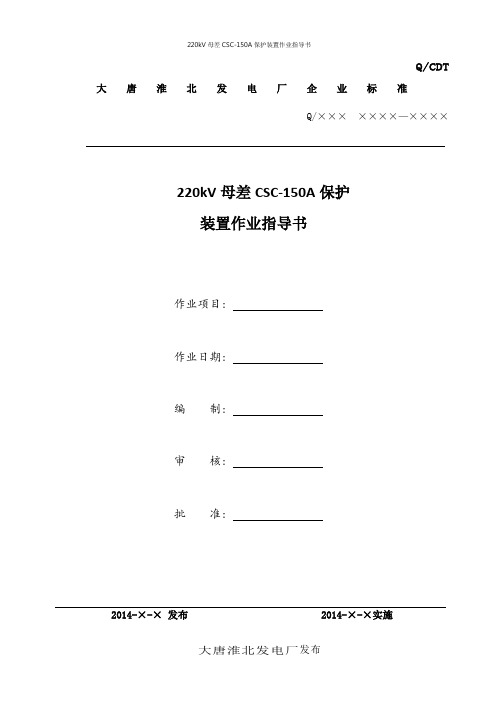

Q/CDT 大唐淮北发电厂企业标准Q/×××××××—××××220kV母差CSC-150A保护装置作业指导书作业项目:作业日期:编制:审核:批准:2014-×-×发布 2014-×-×实施大唐淮北发电厂发布目录1 装置检验要求及注意事项 (3)2 保护装置检验准备工作： (4)3 屏柜及装置的检查 (6)4 二次回路检验 (8)5装置通电检验 (9)6开入量检查 (10)7开出量检查 (14)8交流量幅值精度及相位调试 (19)9保护功能调试 (20)10装置投运准备工作： (27)11保护带负荷测相位（要求打印采样报告附后） (27)12保护装置检验结论及有无遗留问题： (30)附件一：继电保护二次工作保护压板及设备投切位置确认单 (31)附件二：继电保护二次工作安全措施票 (32)1 装置检验要求及注意事项1.1新安装装置的检验应按本检验报告规定的全部项目进行。
1.2 定期检验的全部检验项目按本检验报告中注“*”、“Δ”号的项目进行。
1.3 定期检验的部分检验项目按本检验报告中注“Δ”号的项目进行。
1.4 每2年进行一次部分检验，6年进行一次全部检验，结合一次设备停电进行断路器的传动试验。
1.5 装置检验详细步骤参照相应规程及生产厂家说明书。
1.6本作业指导书以书面的形式保存现场班组。
1.7 试验过程中的注意事项1.7.1 断开直流电源后才允许插、拔插件，插、拔插件必须有措施，防止因人身静电损坏集成电路芯片。
插、拔交流插件时应防止交流电流回路开路。
1.7.2 存放E2PROM芯片的窗口要用防紫外线的不干胶封死。
1.7.3 调试中不要更换芯片，确要更换芯片时应采用人体防静电接地措施，芯片插入的方向应正确，并保证接触可靠。
1.7.4 原则上不能使用电烙铁，试验中确需电烙铁时，应采用带接地线的烙铁或电烙铁断电后再焊接。
母线差动保护作业指导书批准：审核：编写：福建省第一电力建设公司调试所1、总则1.1适用范围220KV、110KV母线保护1.2通则1.2.1在检验前，工作负责人必须组织工作人员学习本作业指导书，要求理解和熟悉本作业指导书的内容。
1.2.2有关本作业指导书的说明：（1）本作业指导书中1n代表微机保护的端子号，整屏试验时，自行对应微机保护屏的端子号。
（2）本作业指导书中所提电流回路的具体要求数值，是按保护装置的额定电流为5A的条件拟定的，如保护装置的额定电流为1A，则使用本规程时需将所列的电流值除以5。
（3）本作业指导书不包括收发信机和载波机。
（4）本作业指导书适用于制造厂1992年以后出厂的产品。
当回路有改变或与其他保护装置共回路、共继电器等时，应补充相应的检验项目。
（5）本作业指导书是在产品出厂合格的前提下编定的，因而在新安装时如无合格证，试验项目要增加工厂出厂检验的全部项目。
其内容不包括在本作业指导书内。
（6）新安装检验工作开始前，首先要详细检查出厂试验记录所填写的项目与内容是否齐全，在证实所填写的内容符合要求之后，才可按本作业指导书顺序进行检验。
1.2.3为了保证检验质量，加快检验进度，执行本作业指导书时应注意如下问题：（1）所有的检验，都应在该元件或插件处于与实际安装位置相一致的状态下进行。
（2）各检查单位应具备专用的试验台（车）。
1.2.4为获得比较准确的数据，对所有特性试验中的每一点，应重复试验3次，其中每次试验的数值与整定值的误差应满足规定的要求。
1.2.5所有整定的检验，用模拟突然短路的方法，通入95%及105%的整定值进行检查。
1.2.6检验码必须与程序通知单一致。
1.2.7为防止损坏设备，应注意如下问题：（1）断开直流电后才允许插、拔插件。
（2）调试过程中发现有问题要先找原因，不要频繁更换芯片。
必须更换芯片时，要用专用起拔器。
应注意世片插入的方向，插入芯片后需经二人检查无误后，方可通电检验或使。

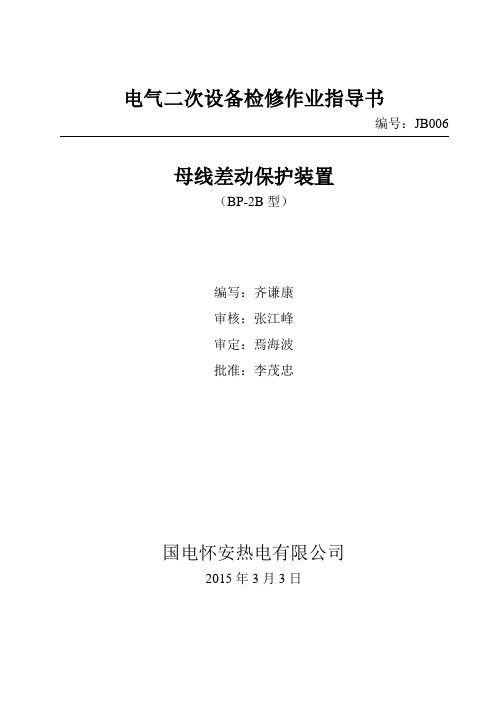

电气二次设备检修作业指导书编号：JB006母线差动保护装置（BP-2B型）编写：齐谦康审核：张江峰审定：焉海波批准：李茂忠国电怀安热电有限公司2015年3月3日目次1、作业准备 (1)2、风险分析/危害辨识 (1)3、人员组织分工 (3)4、备件和工具明细 (3)5、检修项目、工艺流程及相关记录 (4)6、检修质量验收 (10)7、设备检修不符合项目处理单 (13)8、检修记录 (14)母线差动保护装置检修作业指导书1 作业准备1.1 目的1)保证快切保护装置检修符合检修工艺质量要求、文明生产管理要求。
2)为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。
1.2范围本指导书适用于母差保护(BP-2B)全部校验。
1.3 了解检修前该系统存在的缺陷情况。
1.4 工作负责人（监护人）检查：人员已全部到岗，特种工上岗证齐全、有效。
1.5 清点检修工具齐全，试验可靠。
准备好各类备件、材料。
1.6 安全准备：将现场危险因素向全体人员交底。
办理工作票，允许后方可开工。
1.7 技术准备：工作人员根据该系统的资料及现场设备实际情况，进行组内分工，技术交底。
2、风险分析/危害辨识3、人员组织分工4、备件和工具明细5、检修项目、工艺流程及相关记录5.1 修前准备5.1.1准备工作安排|（W点）5.1.2人员要求5.1.2.1工作负责人应是具有相关工作经验，熟悉设备情况、熟悉工作班人员工作能力和《电业安全工作规程》，经工区（所、公司）生产领导书面批准的人员。
5.1.2.2专责监护人应是具有相关工作经验，熟悉设备情况和《电业安全工作规程》的人员。
5.1.2.3现场工作人员的身体状况、精神状态良好。
所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格5.1.2.4特殊工种（吊车司机及起重指挥人员、电焊工）必须持有效证件上岗。
5.1.2.5新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、临时工等) ，应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。

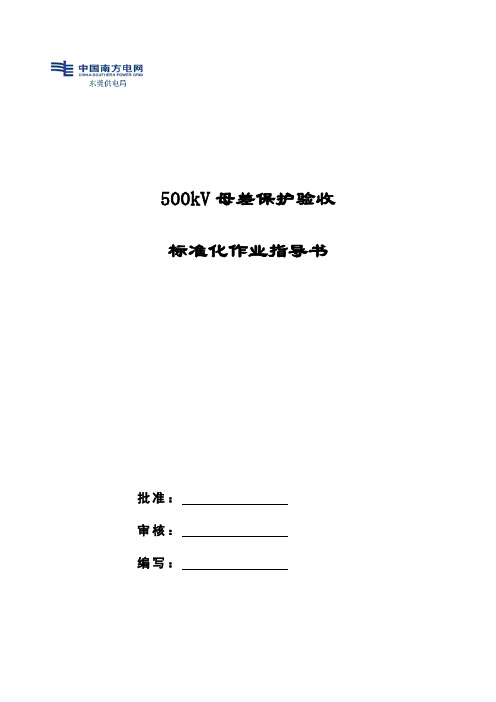

500kV母差保护验收
标准化作业指导书
批准：
审核：
编写：
一、修编依据
1、DL 408-91《电业安全工作规程（发电厂和变电所电气部分）》
2、Q/CSG1 0004-2004《电气工作票技术规范》（发电、变电部分）
3、DL 478-2001《静态继电保护及安全自动装置通用技术条件》
4、DL/T 624-1997 《继电保护微机型试验装置技术条件》
5、DL/T 670-1999 《微机母线保护装置通用技术条件》
6、DL/T 995-2006 《继电保护和电网安全自动装置检验规程》
7、厂家母差保护技术及使用说明书、调试大纲
8、《东莞供电局二次设备及其回路工作规定》
9、《广东省电力系统继电保护反事故措施（2007版）》
10、《广东省电力系统继电保护反事故措施（2004版）》
二、工作概述
三、流程图
四、准备工作
1、工器具
2、材料及备件
3、图纸资料
五、危险点分析及预控
六、作业程序及注意事项
十六、结束。
110KV及35KV母差保护校验及整组试验施工作业指导书一、适用范围本作业指导书适用于110KV及35KV母差保护校验及整组试验工作。
二、引用标准1．ISBN7-80125-540-2《新编保护继电器检验》。
2．GB14285-93《继电保护及安全自动装置规程汇编》3．《电业安全工作规程》中发电厂和变电所电气部分。
4．《电力建设安全工作规程》中火力发电厂部分。
三、作业条件1．工作前须填写安全施工作业票或工作票、危险点分析控制卡及保安票。
2．工作人员不少于5人，并经年度《安规》考试合格，持有继电保护专业资格证书，其中必须有1名工作负责人。
四、作业准备1．作业所需工器具、材料2、试验用的闸刀必须带罩，在进行试验接线前，应了解试验电源的容量和接线方式，配备适当熔丝，特别要防止总电源熔丝越级熔断。
3、施工人员到现场必须“五带”：带施工设计图纸（含设计变更通知单），最新定值整定单，施工验收规范，反措规程及个人工器具。
五、危险点控制措施及安全注意事项1．母差保护校验前，必须断开电流端子排中间连片。
2．保护试验前必须断开控制电源、信号电源以及退出保护出口压板。
3．试验前必须将合格的仪表进行直校、调整。
六、作业步骤1．工作前工作负责人必须填写安全施工作业票或工作票,并会同工作班成员分析并填写危险点分析控制卡，经主管部门签字和运行单位许可后方可进行工作。
2.工作负责人组织工作班成员召开班前会，学习安全施工作业票及危险点分析控制卡内容，交待工作任务及有关安全注意事项。
3.工作负责人检查安全措施，安全措施达到完善后才能通知工作班成员进行工作。
4．试验工作开始4.1 DCD-2差动继电器校验4.1.1一般性检验：元件无损坏，清洁无灰尘，内部接线正确美观，焊点牢固，紧固螺丝拧紧,执行元件舌片不应与铁芯相碰，可动系统纵向活动范围0.2-0.3mm，动静触点在中心线上，滑动距离大于1mm，动静触点间隙大于2mm，速饱和变流器整定螺丝与插孔接触应良好。
CSC150型母线差动保护实训作业指导书实训负责人：实训指导教师：实训时间：年月日时分至年月日时分国网吉林省电力有限公司培训中心CSC150型母线差动保护实训作业指导书1. 范围本实训指导书适用于CSC150母线保护实训工作。
2 检修地点、项目及环境条件2.1地点：电力培训中心继电保护实训室2.2项目：CSC150母线保护实训2.3环境条件：工作场所无易燃物质、爆炸危险、化学腐蚀及激烈震动。
3工器具及备品备件、材料准备5 插排个 14 实训工序4.1开工√序号内容备注1 根据实训情况合理布置继电保护试验台、继电保护安全工器具2 实训主讲教师交代现场实训项目4.2 CSC-150微机保护装置线路保护实训流程图5实训要求和过程控制√序号实训内容过程控制备注1熟悉CSC150微机保护装置1.1 CSC150微机保护装置在电力系统中的应用1.2 CSC150微机保护装置主要功能配置2学习有关安全操作规定及注意事项参考CSC150为微机线路保护检验规程3 实训工作前准备3.1试验电源接取3.2微机保护装置试验前许可状态记录3.3填写继电保护二次工作安全措施票6 CSC150为微机保护装置调试详解6.1 装置通电检查6.1.1 通电初步检验保护装置通电后，先进行全面自检。
自检通过后面板上运行监视绿色灯亮，其它指示灯灭；液晶第一行显示实时时钟，并无异常报警。
6.1.2 键盘检查在保护装置正常运行状态下，按“SET”键，进入主菜单，“QUIT”键取消。
操作“←”、“→”、“↓”、“↑” 及“信号复归”键，检验按键功能正确。
快捷键：F1：打印最近一次动作报告。
F2：打印当前定值区的定值。
F3：打印采样值。
F4：打印装置信息和运行工况。
＋：定值区号加1。
－：定值区号减1。
6.1.3 装置设定a)时钟的整定保护装置在运行状态下，进入装置主菜单－修改时钟菜单中正确设置装置时钟。
回到液晶正常显示下，观察时钟应运行正常。
b)时钟的失电保护功能检验时钟整定好以后，通过断开、合上电源开关的方法，检验在直流消失一段时间的情况下，走时仍准确，正确。
母差保护（微机型）检验作业指导书1 开工前准备工作1.1 危险点分析及控制措施1.2 二次工作安全措施签发人：监护人：1.3 人员分工2 作业程序和作业标准2.1 开工2.2 检修电源的使用2.3检修内容和工艺标准2.4 反措整改情况及缺陷处理2.5 完工2.6 状态检查状态检查人:3 验收记录附录：校验记录1 所需仪器仪表2 保护屏后接线、插件外观检查及压板检查3 保护屏上压板检查4 屏蔽接地检查5 绝缘测试记录卡6母线保护装臵验收检验报告6.1逆变电源检查逆变电源的自启动性能6.3定值整定6.3.1整定值的整定6.3.2整定值的失电保护功能6.4开关量输入回路检验6.5输出接点检查6.6零漂及交流回路采样检查6.6.1模拟量输入的幅值特性检验6.6.2模拟量输入的相位特性检验6.6.3 TA调整系数6.7保护定值检验6.7.1差流高定值检验6.7.2比例差动保护检验(制动系数: )6.7.3母联充电短接母联TWJ开入(TWJ=1),向母联TA加电流，同时使母联TWJ变为06.7.4母联过流6.7.5母联死区保护6.7.5.1母联开关处于合位时用母联跳闸接点模拟母联开关跳位开入接点，模拟母线区内故障，保护发母线跳令后，继续通故障电流，母联死区保护动作跳另一条母线6.7.5.2母联开关处于跳位时短接母联TWJ=1和元件1的I母刀闸位臵，将元件1TA、母联TA反极性串联，模拟死区故障，保护只跳I母6.7.6母联失灵保护定值检验模拟母线区内故障，保护向母联TA继续通大于母联失灵电流定值电流，并保证两母差电压闭锁条件开放，经母联失灵保护整定延时动作切除两母线上所有元件。
6.7.7 母联非全相保护保证母联非全相保护的零序或负序电流判据开放，短接母联THWJ开入，非全相保护经整定时限跳母联6.7.8 电压闭锁6.7.9 PT断线检查6.7.10交流电流断线检查7 RCS－918A复合电压闭锁装臵验收检验报告7.1逆变电源检查逆变电源的自启动性能7.2通电初步检验7.3定值整定7.3.1整定值的整定7.3.2整定值的失电保护功能7.4零漂及交流回路采样检查7.4.1模拟量输入的幅值特性检验7.4.2模拟量输入的相位特性检验7.5定值检验7.6输出接点检查8 CT回路直阻测试报告(单位:Ω)9电压N600测量：10整组试验报告10.1整组试验10.2结论：11 六角图测试报告11.1潮流情况11.2交流A、B、C、N相电流的数值及相位检验（以为基准）11.3差流检查12 校验总结。
编号：Q/×××REB-103母线保护检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书指导现场标准化作业。
同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：马迎新任建伟刘魏本作业指导书审核人：钱茂月本作业指导书自发布之日起执行。
1. 范围1．1本作业指导书适用于REB-103母差保护装置的检验作业。
1．2作业目的是对REB-103母差保护装置运行过程中的周期性全部检验。
2.引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2．1 DL 408-91《国家电网公司电业安全工作规程》2．2 GB 7261-2001《继电器及继电保护装置基本试验方法》2．3 GB 14285-93《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2．6 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装置技术条件》3.修前准备3.1准备工作安排3.2 人员要求3.3备品备件3.4工器具3.5材料3.6危险点分析3.7安全措施4. REB-103母差断路器保护全部校验流程图5.作业程序和作业标准(试验记录见附录B) 5.1开工5.2检修电源的使用5.3检修内容和工艺标准5.3.1保护屏后接线及外观检查5.3.3.1检验要求A、装置内外部清洁无积尘；B、检查小开关、拨轮开关及按钮是否良好，面板各指示灯是否良好；C、检查装置有无损伤或变形，连线是否连接好；D、各辅助变流器、继电器是否固定好；E、后板配线连接及压板连线是否良好；5.3.3.2注意事项：检查前应先断开交流电压回路，后关闭直流电源。
（国电贵州风电分公司螺丝壳风电场）母线保护检验作业指导书编码：LSKZZJY-03二○一七年十月目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流 (2)作业（工序）流程图 (2)4. 安全风险辨析与预控 (3)5. 作业准备 (4)5.1 人员配备 (4)5.2 工器具及仪器仪表配置 (4)6. 作业方法 (4)6.1作业条件检查 (4)6.2通电前检查： (4)6.3绝缘检查 (5)6.4通电检查 (5)6.5保护装置校验 (5)6.6保护功能检查： (6)6.7传动试验： (6)6.8电流、电压回路检查： (7)6.9受电前检查： (7)7. 质量控制措施及检验标准 (7)7．1质量控制措施 (7)7．2检验标准 (7)8验收记录 (7)9调试记录 (8)1. 工程概况及适用范围本作业指导书适应于国电贵州风电分公司螺丝壳风电场母线保护装置的调试作业。
2. 编写依据表2-1 引用标准及规范名称3. 作业流作业（工序）流程图图3-1 母线保护作业流程图4. 安全风险辨析与预控施工单位检查人：业主单位检查人：日期：日期：注：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”,不存在风险则填写“―”，未检查项空白5. 作业准备5.1 人员配备5.2 工器具及仪器仪表配置6. 作业方法6.1作业条件检查6.1.1检查工作的安全措施完善，二次隔离措施符合作业安全要求。
6.1.2检查屏柜及二次电缆安装完毕，符合试验条件。
6.1.3试验人员熟悉相关资料和技术要求。
6.1.4试验仪器符合要求。
6.2通电前检查：6.2.1核对保护屏配置的连片、压板、端子号、回路标注等，必须符合图纸要求。
6.2.2核对保护装置的硬件配置、标注及接线等，必须符合图纸要求。
6.2.3保护装置各插件上的元器件的外观质量、焊接质量应良好，所有芯片应插紧，型号正确，芯片放置位置正确。
6.2.4检查保护装置的背板接线有无断线、短路和焊接不良等现象，并检查背板上抗干扰元件的焊接、连线和元器件外观是否良好。
6.2.5检查保护装置电源电压是否与实际接入电压相符。
6.2.6检查保护装置所配模块与实际配置的PT、CT相符合。
6.2.7保护屏接地是否符合要求。
6.2.8检查回路接线是否正确。
6.3绝缘检查6.3.1分组回路绝缘检查：将装置CPU插件拔出，在屏柜端子排处分别短接交流电压回路，交流电流回路、操作回路、信号回路端子；用1000V兆欧表轮流测量以上各组短接端子间及各组对地绝缘。
其阻值应大于10MΩ。
6.3.2整组回路绝缘检查：将各分组回路短接，用1000V兆欧表测量整组回路对地绝缘。
其阻值应大于1MΩ。
6.4通电检查6.4.1检查保护装置版本信息经厂家确认满足设计要求。
6.4.2按键检查：检查装置各按键，操作正常。
6.4.3时钟的整定与核对检查：调整时间，装置正常，将保护装置设置为当前时间，使装置停电5min以上，然后恢复电源，时钟走时应准确，保护装置时钟每24小时走时误差小于10秒；GPS对时已完善，核对各装置时间显示一致，并与后台计算机显示相符。
6.4.4装置自检正确，无异常报警信号。
6.4.5对保护装置保护、信号、控制回路上电应分别进行，检查各个回路之间是否完全独立，不存在串电现象。
6.4.6逆变电源检查：试验直流电源由零缓慢上升至80%额定电压值，此时逆变电源插件面板上的电源指示灯应亮；直流电源调至80%额定电压，断开、合上逆变电源开关，逆变电源应能正常启动；装置仅插入逆变电源插件，分别在直流电压为80%、100%、115%的额定电压值时检验逆变电源的空载输出电压。
装置处于正常工作状态，其各项电压输出在允许范围内，一般要求不大于2%的额定输出值；直流电源消失时，保护不应动作，并应有输出接点以启动告警信号6.4.7打印机与保护装置的联机试验：进行本项试验之前，打印机应进行通电自检。
将打印机与微机保护装置的通信电缆连接好，将打印机的打印纸装上，并合上打印机电源。
将打印切换开关切换须打印的装置，进入主菜单的“打印”菜单，可选择打印定值、波形、报告和开入量变位信息。
表明打印机与微机保护装置联机成功。
6.5保护装置校验6.5.1零漂检查进行零漂检查时，应对电压端子短接,电流回路断开防止感应引起误差，应在装置上电10min以后，零漂值要求在一段时间（几分钟）内保持在规定范围内；电流回路零漂在-0.05~+0.05A范围内(额定值为5A)，电压回路在0.05V以内。
6.5.2通道采样及线性度检查在各模拟量通道分别加入20%、50%、100%的额定值，装置采样应正确，同时加入三相对称电流、三相对称电压，查看装置采样，检查电流、电压相角正常。
6.5.3时钟的整定与核对检查：调整时间，装置正常，GPS对时已完善，核对各装置时间显示一致，并与后台计算机显示相符。
6.5.4开入量检查：(1) 短接开入量输入正电源和各开入量输入端子，对照图纸和说明书，核对开入量名称，装置显示屏显示各开入量名称与实际一致。
(2) 在“运行方式设置”中将所有刀闸强制合均改为自适应状态。
在屏后依次把个刀闸的开入端子与公共端短接，在主界面检查刀闸是否已为合闸状态，并且与开入一一对应。
在依次把每条线路的失灵开入端子与公共端短接，查看间隔单元失灵接点是否依次闭合。
(3) 将保护投退切换把手切至“差动退，失灵投”位置，查看装置面板上“差动开放”灯应灭掉，“失灵开放”灯应点亮。
在主界面显示“差动退出，失灵投入”文字。
切至“差动投，失灵退”位置，此时“差动开放”灯亮，而“失灵开放”灯灭，主界面显示“差动投入，失灵退出”。
切至“差动投，失灵投”位置，此时“差动开放”，“失灵开放”灯同时亮，而主界面显示“差动投入，失灵投入”文字。
6.6保护功能检查：6.6.1系统参数及调试定值设置：TV额定二次电压，额定电流根据实际电压、电流的二次值输入；TA调整系数输入，一般取多数相同变比的回路定义调整吸收位1，没有用的支路取0，其它按变比的比例输入各支路的调整系数；根据母线实际结构形式输入母线接线方式。
如果为单母线分断接线，因不引进刀闸接点，须将各元件所挂母线根据实际情况固定。
6.6.2母线区外故障：投入母差保护压板或转换开关“投差动”投入，装置内母差保护控制字投入，短接元件1的1母刀闸位置及元件2的2母刀闸位置接点，确认接点输入正确。
将元件2TA与母联TA加入同极性电流，将元件1TA加入反极性电流，模拟母线区外故障。
通入大于差动启动高定值的电流，并保证母差电压闭锁条件开放，保护不应动作。
6.6.3区内故障：投入母差保护压板或转换开关“投差动”投入，装置内母差保护控制字投入，短接元件1的1母刀闸位置及元件2的2母刀闸位置接点，确认接点输入正确。
将元件2TA、1TA与母联TA加入同极性电流，模拟1M母线区内故障。
通入大于差动启动高定值的电流，并保证母差电压闭锁条件开放，保护应动作，跳1M。
将元件2TA、1TA通入同极性电流，母联TA加入反极性电流，模拟2M母线区内故障。
通入大于差动启动高定值的电流，并保证母差电压闭锁条件开放，保护应动作，跳2M。
6.6.4比率制动特性：投入母差保护压板或转换开关“投差动”投入，装置内母差保护控制字投入，短接元件1的1母刀闸位置及元件2的2母刀闸位置接点，确认接点输入正确。
将元件1TA与2TA加入方向相反，大小可调一相电流，根据母差保护制动公式验算制动系数。
6.6.5电压闭锁：在满足差动电流动作的前提下，在装置输入母线电压将线电压降为低于定值的电压，或输入大于定值的负序电压，保护应动作，否则保护不应动作。
6.6.6母联充电保护校验：投入母联充电保护压板和母联充电保护控制字，短接母联跳位开入，向母联TA充入大于母联充电保护的定值，母联充电保护应动作跳母联。
同时可分别检查相应出口压板是否正确，压板定义是否完善。
6.6.7母联过流保护校验：投入母联过流保护压板和母联过流保护控制字，向母联TA充入大于母联过流保护的定值，母联过流保护应动作跳母联。
用万用表量取报警接点输出应正确。
同时可分别检查相应出口压板是否正确，压板定义是否完善。
6.6.8母联失灵保护校验：投入母联失灵保护压板和母联失灵保护控制字，投入母差保护压板和控制字，模拟母线区内故障，保护向母联发跳令，继续向母联输入大于母联失灵定值的电流，并保证电压闭锁开放，经母联失灵保护整定延时，母联失灵保护动作切除母线上所有连接元件。
用万用表量取报警接点输出应正确。
同时可分别检查相应出口压板是否正确，压板定义是否完善。
6.6.9母联死区保护校验：短接母联开关合位接点，模拟1M母线故障，母联开关跳开，同时通入母联TA电流大于死区保护定值，死区保护应动作，将2M上所有元件跳开。
同理模拟2M母线故障，母联开关跳开，同时通入母联TA电流大于死区保护定值，死区保护应动作，将1M上所有元件跳开。
母联开关在分位时，母联TA电流不计入小差，短接元件1的1M位置，保证两条母线均有压，在元件1和母联TA加入反极性电流，使定值达到母差保护启动定值，这时只有1M动作，切除1M上的所有元件，2M母线上的设备正常运行。
用万用表量取报警接点输出应正确。
同时可分别检查相应出口压板是否正确，压板定义是否完善。
6.6.10交流电压断线报警：模拟三相线电压均小于有压定值，在母联TA加入电流大于有流定值，经一定时间报TV断线。
模拟三相有压，但负序电压大于整定定值，经一定时间，报TV断线，用万用表量取报警接点输出应正确。
6.6.11 TA断线报警：保证输入电压正常，在任意支路输入不平衡电流，使不平衡电流大于TA断线定值经整定时间或装置固化时间，报TA断线，用万用表量取报警接点输出应正确。
6.6.12输出接点检查：每次短接一回路的刀闸位置，模拟母差动作，用万用表量取其跳闸出口接点，应闭合，同时可分别检查相应出口压板是否正确，压板定义是否完善。
短接母联跳位开入，在母联TA中加入有流定值，经装置固有时间报母联开关跳位异常。
6.7传动试验：6.7.1检查所有须传动的开关，刀闸已调试完毕，具备远方操作功能。
6.7.2将部分回路挂在1M母线，另一部分回路挂在2M母线，母联开关在合位。
6.7.3模拟1M母线故障，挂在1M上的所有回路及母联开关均跳开，2M母线上所有回路都不应动作。
同理模拟2M母线故障，挂在2M上的所有回路及母联开关均跳开，1M母线上所有回路都不应动作。
并同时检验各相应压板投退正确，跳闸压板名称与实际开关相对应。
6.7.4在各分支回路模拟失灵动作，母线保护屏应显示相对应的失灵接点闭合，在电压开放时，失灵保护动作。
同时检查失灵输入压板配置正确，压板名称与实际失灵输入回路相对应。
