清 洁 度 实 验 作 业 指 导 书

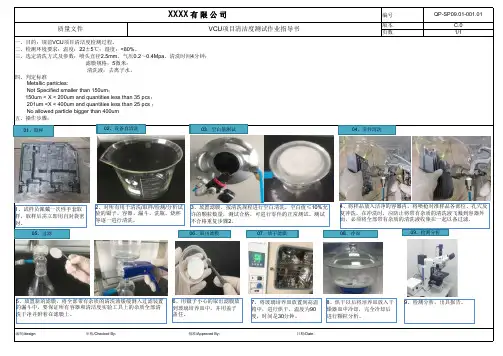

编号版本页数编制/design: 审核/Checked By ： 批准/Approved By ： 日期/Date ：VCU 项目清洁度测试作业指导书QP-SP09.01-001.01C.01/1XXXX 有 限 公 司一、目的：规范VCU 项目清洁度检测过程。

二、检测环境要求：温度：22±5℃；湿度：<80%。

三、选定清洗方式及参数：喷头直径2.5mm 、气压0.2～0.4Mpa 、清洗时间4分钟； 滤膜规格：5微米； 清洗液：去离子水。

四、判定标准Metallic particles:Not Specified smaller than 150um ；150um < X < 200um and quantities less than 35 pcs ； 201um <X < 400um and quantities less than 25 pcs ； No allowed particle bigger than 400um 五、操作步骤：质量文件06、取出滤膜05、过滤03、空白值测试02、设备自清洗01、取样1、试样员佩戴一次性手套取样，取样后需立即用自封袋密封。

2、对所有用于清洗/取样/检测/分析试验的镊子、容器、漏斗、洗瓶、烧杯等逐一进行清洗。

3、放置滤膜，按清洗规程进行空白清洗，空白值≤10%允许的颗粒数量，测试合格，可进行零件的正常测试。

测试不合格重复步骤2。

04、零件清洗4、将样品放入洁净的容器内，将喷枪对准样品各部位、孔穴反复冲洗。

在冲洗时，应防止将带有杂质的清洗液飞溅到容器外面，必须将全部带有杂质的清洗液收集在一起以备过滤。

5、放置新的滤膜，将全部带有杂质的清洗液缓缓倒入过滤装置的漏斗中，要保证所有容器和清洁度实验工具上的杂质全部清洗干净并附着在滤膜上。

6、用镊子小心的取出滤膜放到玻璃培养皿中，并用盖子盖住。

07、烘干滤膜7、将玻璃培养皿放置到高温箱中，进行烘干，温度为90度，时间是30分钟。

零件清洁度检验1 检验目的：1.1 为了明确生产线零件清洁度要求，便于加工车间及外协厂家对零件清洗效果的有效控制。

1.2 此操作指导书规定了用于确定缸盖罩及油底壳总成其零部件清洁度的检查、评定及操作方法。

2 检验范围：2.1 适用于一般用途的发动机缸盖罩及油底壳总成及零部件清洁度的检查和评定。

2.2 检测部位主要是缸盖罩及油底壳总成总成及零部件的内表面及螺栓孔内表面。

3 检验环境：3.1 检测室内要干燥、通风，室温保持20±5℃。

3.2 检测室要有良好的防尘设施，清洗间要有严格的防火措施。

4 检验方式：检查员抽检。

5 检验人员：技术质量部计量、检验室检查员。

6 检验频次：每周抽检1次，每次2件，分别在2个包装箱内各抽一件。

7 作业准备：7.1 仪器设备：烘干炉、干燥瓶、滤膜过滤装置、天平、托盘、放大镜（50倍）；7.2 检验工具：喷壶、120＃汽油、毛刷、孔径为5um的微孔滤膜；7.3 检验工具：无齿镊子、清洁放膜干燥皿。

8 检验方法：8.1 将零件放置于托盘上方或托盘内，喷壶用120＃汽油冲刷零件清洗部位，同时用毛刷轻刷冲洗部位，将冲刷下来的物质全部倒入烧杯中，冲洗不掉的残留物（如渣皮、压铸毛坯瘤等）不准敲打或硬性剔除，此部分残留物也不做考核使用，各种器具清洗时，应防止将带有杂质的清洗液飞溅到容器外；8.2 用无齿镊子夹取滤膜一片，用天平称下滤膜质量，质量记为：G1，精确至0.1mg；8.3 将滤膜放于过滤装置上，将收集后的所有容器中的溶液轻轻倒入装有微孔滤膜的漏斗进行过滤，过滤完成后用120＃汽油沿着漏斗壁清洗漏斗里的残余杂质，采集所有杂质；8.4 待所有滤液过滤干净后，将含有所有杂质的滤膜拿下放入清洁放膜干燥皿中置于烘干炉中干燥；8.5 将烘干炉中的烘干温度控制在90°±5℃之间。

烘干至少3小时后，将滤纸取出，放入干燥瓶内干燥30分装后，将滤膜放入天平称重，质量记为：G2精确至0.1mg；8.6 杂质质量即为：G总=G2-G1；8.7 最大颗粒尺寸：过滤后的杂质放在载物片上，同时将标本样（0.8mm）也放在载物片上，进行观察，在放大镜中读取到最大颗粒尺寸。

清洁度检测作业指导书文件编号：YJZGS10-02-57 版本：A 页码：第 1页共 2页1 目的和适用范围1.1 目的员工能正确熟练地对产品清洁度进行检测。

1.2 适用范围产品清洁度检测。

2 操作规程2.1清洁度检测样品送检单须标识样品编号、样品型号、名称、生产单位、样品的来源及样品所属的产品批次号，如缺少上述标识，检测人员可拒绝接收。

2.2检测人员在进行检测前先穿戴好防尘专用的衣服、手套、鞋子等，才准许进入清洁度实验室。

2.3清洁度检测前首先将压力罐(Option01)加注压缩空气，直到罐中压力为附表中压力值(Option02)。

2.4将所要用的滤膜在烘箱中以附表中温度(Option03)烘烤附表中时间(Option04)后，逐片称其重量做好标识和记录。

2.5对所有用于清洗/取样/检测/分析试验的摄子、刷子、容器、漏斗、洗瓶以及手套等逐一进行清洗擦试洁净，清洗用附表中指定规格滤纸(Option07)过滤后的清洗液，清洗使用后的清洗液收集回收于专用瓶内。

2.6将样品放入洁净的不锈钢盆内，压力罐喷枪内用附表中规定的滤膜(Option08)，规定的清洗液(Option09)，将喷抢对准样品内腔各部位、孔穴反复冲洗。

对各部位的冲洗不得少于两遍，对冲洗不掉的残留物不准敲打或硬性剔除。

在冲洗时，应防止将带有杂质的清洗液飞溅到不锈钢盆(容器)外面，必须将全部带有杂质的清洗液收集在一起以备过滤。

(用清洗瓶(Option01) (以上用的是压力罐)清洗的方法同上)2.7首先在过滤装置放入附表中的第一次过滤滤膜(Option10)，启动真空泵，将全部带有杂质的清洁液缓缓倒入滤膜过滤装置的漏斗中，以附表中规定的真空度(Option12)抽滤全部清洗液，采集所有杂质A。

(如果需要)然后换上附表中的第二次过滤滤膜(Option11)，并用相同的方法过滤并采集杂质B。

要保证所有容器和清洁度实验工具上的杂质全部清洗干净并附着在滤膜上。

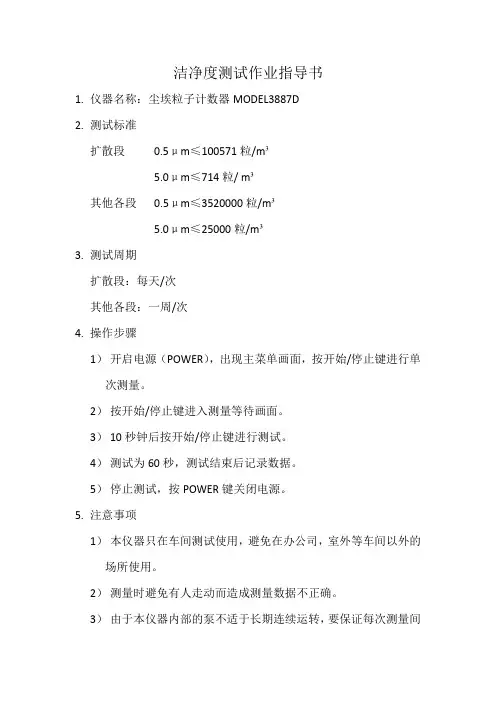

洁净度测试作业指导书
1.仪器名称：尘埃粒子计数器MODEL3887D
2.测试标准
扩散段0.5μm≤100571粒/m³
5.0μm≤714粒/ m³
其他各段0.5μm≤3520000粒/m³
5.0μm≤25000粒/m³
3.测试周期
扩散段：每天/次
其他各段：一周/次
4.操作步骤
1）开启电源（POWER），出现主菜单画面，按开始/停止键进行单次测量。

2）按开始/停止键进入测量等待画面。

3）10秒钟后按开始/停止键进行测试。

4）测试为60秒，测试结束后记录数据。

5）停止测试，按POWER键关闭电源。

5.注意事项
1）本仪器只在车间测试使用，避免在办公司，室外等车间以外的场所使用。

2）测量时避免有人走动而造成测量数据不正确。

3）由于本仪器内部的泵不适于长期连续运转，要保证每次测量间
隔大于1分钟。

4）测试是不要堵塞采样口及过滤器进气口。

5）测试过程中不能关闭电源，先按开始/停止键终止测试，然后按POWER键关闭电源。

清洁度检测操作指导书操作指导书：清洁度检测1-引言本操作指导书旨在指导操作人员进行清洁度检测工作，确保相关设备、区域或产品的清洁度符合要求。

清洁度检测是维护卫生和质量标准的重要环节，必须按照标准操作步骤进行。

2-检测设备准备2-1 准备所需检测设备和工具，包括但不限于以下物品：●清洁度测试板●洗涤剂●纯净水●测量工具●耐酸碱手套●安全眼镜等2-2 检查检测设备的完整性和准确性，并确保设备已校准和清洁。

3-检测区域准备3-1 清理检测区域，确保表面干净无尘。

在需要的情况下，可以使用适当的清洁剂清洁表面。

3-2 为每个检测区域设置标记，并确保在工艺流程中能够准确定位。

4-开始清洁度检测4-1 高洁净度检测：4-1-1 使用洁净手套和洁净工具，将清洁度测试板放置在待检测表面上。

4-1-2 使用清洁剂和纯净水清洁测试板，按照相应标准检测板清洁剂和纯净水的使用方法。

4-1-3 使用测量工具测量测试板上残留的污染物的数量，并记录结果。

4-2 内容物清洁度检测：4-2-1 将待测内容物放置在适当的位置，并依照标准要求进行清洁。

4-2-2 使用清洁剂和纯净水对待测内容物表面进行清洁处理。

4-2-3 使用测量工具测量待测内容物表面的清洁度，按照相应标准进行评估并记录结果。

5-数据分析和记录5-1 对所有检测结果进行统计和分析，判断是否符合清洁度标准要求。

5-2 将检测结果记录在检测报告中，并确保包括以下信息：●检测日期和时间●检测人员姓名●检测区域或设备名称●检测结果和评估●（如存在问题或异常情况）6-结束工作6-1 清理工作区域并妥善保管检测设备。

6-2 将检测报告提交给相关部门，并根据需要采取相应的纠正和预防措施。

7-附件本文档涉及以下附件：●清洁度测试板及相关校准证书●标准操作程序及清洁度标准8-法律名词及注释●清洁度：指对清洗的设备、区域或内容物进行检测，以确保其符合规定的卫生和质量标准。

●校准：指将检测设备与标准设备进行比较，以确保其准确性和可靠性。

清洁度检测操作指导书清洁度检测操作指导书一、目的本操作指导书旨在规范清洁度检测的操作流程，确保清洁度检测工作的准确性和可靠性。

二、适用范围本操作指导书适用于所有清洁度检测工作，包括但不限于室内清洁度、设备清洁度、食品卫生等方面的检测。

三、仪器设备准备1、清洁度检测仪器：包括显微镜、电子触头、清洁度测试试纸等。

2、相关耗材：如培养基、洗涤剂、消毒液等。

3、工作台和检测区域：确保干净、整洁，无杂物。

四、清洁度检测流程1、样品取样a) 选择要检测的样品（如表面、器具、食品等），根据需求进行取样。

b) 使用无菌容器进行样品采集，避免任何外部污染。

2、样品前处理a) 样品研磨：对于固体样品，使用适当方法将样品研磨成适合检测的状态。

b) 样品溶解：对于溶液样品，按照规定的方法进行溶解处理。

3、清洁度检测操作a) 样品准备：将样品转移到干净的工作台上，准备开始检测。

b) 仪器设置：根据具体的检测要求设置清洁度检测仪器参数。

c) 样品处理：将样品按照要求处理，如加入培养基、洗涤液等。

d) 检测操作：根据仪器操作手册，进行清洁度检测操作。

e) 数据记录：记录检测结果，并标明样品信息、检测时间等关键信息。

五、结果判定与报告1、结果判定：根据相应的标准或规定，对检测结果进行判定，并记录判定结果。

2、报告编写：根据实际需求，编写清洁度检测报告，包括样品信息、检测结果、评价结论等内容。

3、报告复核：由专业人员对报告进行复核，确保报告的准确性和可信度。

六、附件本文档涉及的附件包括：1、清洁度检测操作记录表七、法律名词及注释1、清洁度：指表面或环境的无菌或无污染状态。

2、样品：待检测的物质或物体。

3、检测：对样品进行分析、测试，以确定清洁度水平或相关指标。
