变压器保护定值1200变压器作为电力系统中重要的组成部分，其安全运行关系到整个电力系统的稳定。
在变压器的运行管理中，保护定值的设定至关重要。
本文将围绕变压器保护定值1200，详细解析其含义、作用以及设定和调整的方法。
一、变压器保护定值的重要性变压器保护定值是衡量变压器运行安全的重要指标，它能反映出变压器在承受负荷能力、短路容量等方面的性能。
合理的保护定值能确保变压器在发生异常情况时，及时切断电源，防止事故扩大，保障电力系统的安全稳定运行。
二、1200定值的含义和作用1200作为变压器保护定值，它代表了变压器在正常运行状态下，短路阻抗的百分比。
当短路电流达到1200时，变压器的保护装置会立即动作，切断电源，防止短路电流对变压器造成损害。
三、如何设定和调整变压器保护定值1.设定保护定值：在新建或改造变压器时，应根据变压器的参数、负荷能力、短路容量等因素，结合电力系统的设计规范，合理设定保护定值。
2.调整保护定值：在变压器运行过程中，如发现保护定值不合适，应及时调整。
调整时应充分考虑变压器的实际运行状况、负荷变化、系统改造等因素。
3.定期校验：为确保保护定值的准确性，应定期对保护装置进行校验，确保其在发生异常情况时能正确动作。
四、保护定值与变压器运行安全的关系保护定值是衡量变压器运行安全的重要标准。
合理的保护定值能确保变压器在发生短路等异常情况时，及时切断电源，防止事故扩大。
而设置不当的保护定值可能导致变压器在发生事故时无法及时切断电源，造成严重后果。
五、总结：变压器保护定值1200的意义变压器保护定值1200是一个具有重要意义的指标，它能确保变压器在正常运行状态下，短路电流达到1200时，保护装置立即动作，切断电源。
合理的保护定值设定和调整，对保障电力系统的安全稳定运行具有重要意义。

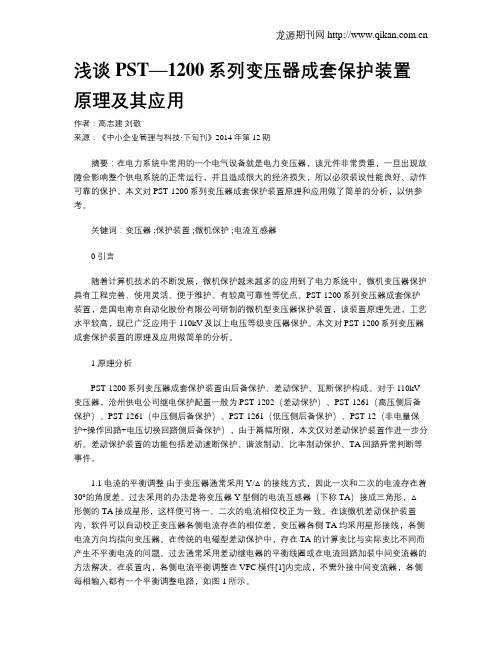

浅谈PST—1200系列变压器成套保护装置原理及其应用作者：高志建刘敬来源：《中小企业管理与科技·下旬刊》2014年第12期摘要：在电力系统中常用的一个电气设备就是电力变压器，该元件非常贵重，一旦出现故障会影响整个供电系统的正常运行，并且造成很大的经济损失，所以必须装设性能良好、动作可靠的保护。
本文对PST-1200系列变压器成套保护装置原理和应用做了简单的分析，以供参考。
关键词：变压器 ;保护装置 ;微机保护 ;电流互感器0 引言随着计算机技术的不断发展，微机保护越来越多的应用到了电力系统中。
微机变压器保护具有工程完善、使用灵活、便于维护、有较高可靠性等优点。
PST-1200系列变压器成套保护装置，是国电南京自动化股份有限公司研制的微机型变压器保护装置，该装置原理先进，工艺水平较高，现已广泛应用于110kV及以上电压等级变压器保护。
本文对PST-1200系列变压器成套保护装置的原理及应用做简单的分析。
1 原理分析PST-1200系列变压器成套保护装置由后备保护、差动保护、瓦斯保护构成。
对于110kV 变压器，沧州供电公司继电保护配置一般为PST-1202（差动保护）、PST-1261（高压侧后备保护）、PST-1261（中压侧后备保护）、PST-1261（低压侧后备保护）、PST-12（非电量保护+操作回路+电压切换回路侧后备保护），由于篇幅所限，本文仅对差动保护装置作进一步分析。
差动保护装置的功能包括差动速断保护、谐波制动、比率制动保护、TA回路异常判断等事件。
1.1 电流的平衡调整由于变压器通常采用Y/△的接线方式，因此一次和二次的电流存在着30°的角度差。
过去采用的办法是将变压器Y型侧的电流互感器（下称TA）接成三角形，△形侧的TA接成星形，这样便可将一、二次的电流相位校正为一致。
在该微机差动保护装置内，软件可以自动校正变压器各侧电流存在的相位差，变压器各侧TA均采用星形接线，各侧电流方向均指向变压器。
国电南自PST-1200系列变压器保护调试大纲汇总PST-1200HB1调试大纲后备保护(SOFT-HB1)测试：（500KV及330KV变压器的高压侧后备保护）交流回路端子：名称端子号1 Ia2 Ib3 Ic4 3I05 中性点3I06 Ua7 Ub8 Uc9 3U0信号回路端子：名称端子号1 PT断线2 保护动作3 过激磁发信跳闸回路端子：名称端子号1 高开关（旁路）2 中开关（旁路）3 低I开关4 低II开关5 高母联开关6 中母联开关7 低分段开关8 启动失灵保护跳闸逻辑设置值：保护名称设置值备注1 相间偏移一时限2 相间偏移二时限3 相间偏移三时限4 相间全阻抗一时限5 相间全阻抗二时限6 接地偏移一时限7 接地偏移二时限8 接地偏移三时限9 复压过流一时限1复压过流二时限1 1 零方过流一段一时限1 2 零方过流一段二时限1 3 零方过流一段三时限1 4 零方过流二段一时限1 5 零方过流二段二时限1 6 零方过流二段三时限17零序过流一时限18零序过流二时限19过激磁2中性点过流A、相间偏移阻抗保护1.保护反应变压器后备相间短路故障，电流电压取自本侧的CT和PT，阻抗特性为偏移圆。
2.PT断线时相间阻抗保护退出，电压恢复正常时保护也恢复。
3.定值测试（阻抗平面）阻抗值整定值 RXJ= XXJ= PXJ=第一点(纯电抗点)第二点(纯电抗点)第三点(纯电阻点)第四点(纯电阻点)第五点(最大灵敏角点)第六点(反向偏移点)动作不动作注：偏移圆是以（RXJ，XXJ），（PXJ*RXJ，PXJ*XXJ）为直径所作的圆。
纯电阻，纯电抗点为该圆分别与R轴和X轴所交的四点。
最大灵敏角点为（RXJ，XXJ），反向偏移点为（-PXJ*RXJ，-PXJ*XXJ）B、相间全阻抗保护1.保护反应变压器后备相间短路故障。
电流电压取自本侧的CT和PT。
阻抗特性为圆特性。
2.PT断线时相间阻抗保护退出，电压恢复正常时保护也恢复。
变压器保护原理及技术分析变压器是电力系统中常用的电气设备之一，用于改变电能的电压，将高压电能转换为低压电能，或将低压电能转化为高压电能。
保护变压器的安全运行是电力系统的重要任务之一，变压器保护原理及技术分析的重要性不言而喻。
变压器的保护原理主要包括过电流保护、差动保护、接地保护以及过温保护等。
过电流保护是最常用也是最基本的保护原理之一、当变压器发生内部故障或短路时，会导致电流异常增大，超过额定电流值。
过电流保护装置能够检测电流的大小，一旦电流超过额定值，就会自动切断电源，保护变压器免受电流过载的损害。
差动保护是变压器保护的核心原理，主要用于检测变压器内部的故障。
通过在主变压器的高压和低压侧分别加上电流互感器，将两侧电流信号进行比较，当两侧电流不平衡时，说明变压器内部发生短路或故障，差动保护装置就会切断电源，保护变压器免受故障损害。
接地保护是为了防止变压器的接地故障引起电压过高，也是保护变压器的重要手段之一、接地保护装置会将变压器的接地电流进行检测，当接地电流超过预设值时，就会进行相应的保护动作，以确保变压器不受过高电流的损害。
过温保护是为了防止变压器因长时间工作而温度过高而引起的故障。
过温保护装置能够实时检测变压器的温度，当温度超过额定值时，会自动切断电源，以防止变压器因温度过高而发生故障。
在具体的变压器保护技术分析中，需要深入研究变压器的特性，包括变压器的结构、参数、工作原理以及故障模式等。
同时，还需要研究各种保护装置的原理、工作方式以及在保护过程中的相互关系和配合关系。
在变压器保护技术分析中，还需要考虑到不同电力系统的特点与要求。
例如，在大型电力系统中，变压器保护系统通常采用分布式保护方式，即将保护装置分布在变压器的高压和低压侧，以便及时响应故障并采取保护措施。
而在小型电力系统中，可以采用集中式保护方式，即将保护装置安装在一个位置，集中处理变压器的保护问题。
总之，变压器保护原理及技术分析是保护变压器安全运行的重要手段。
一、变压器的保护方式1．对于6～10kV车间变电所的主变压器，通常装设带时限的过电流保护，如果过电流保护动作时间大于0.5～0.7s时，还应装设电流速断保护。
2．瓦斯保护容量在800kV．A及其以上的油浸式变压器应装设瓦斯保护，作为变压器油箱内部故障和油面降低的主保护。
3．电流速断保护它与瓦斯保护相互配合，可快速切除变压器高压侧及其内部的各种故障，均为变压器的主保护。
4．过电流保护是为了防止变压器外部短路引起的过电流和作为变压器主保护的后备保护而装设的继电保护装置。
5．温度保护作为变压器油温升高和冷却系统工作不良的保护装置。
6．单相接地保护由零序电流互感器及与之连接的电流继电器构成。
作为变压器高压侧出现单相接地故障的保护。
二、断路器在分闸状态，用控制开关合闸过程1．当断路器QF在分闸位置，控制开关SA在“跳闸后”位置。
“工作位置”行程开关2SQ 触点已闭合，控制开关SA（11，10）触点接通，常闭辅助触点QF1闭合，此时，绿灯GN接通控制小母线WC而亮平光。
电流路径：WC+→1FU→SA11－10→GN→2SQ→QF1→KO→2FU→WC-2．控制开关SA切至“预备合闸”位置时：其一，控制开关SA（9，10）触点接通,SA（11，10）触点断开，绿灯GN接通闪光小母线WF，断路器位置和控制开关位置不对应，绿灯GN闪光；电流路径：WF+→SA9－10→GN→2SQ→QF1→KO→2FU→WC-其二，控制开关SA（1，3）触点接通，为“事故跳闸”音响信号接通做准备。
3．控制开关SA切至“合闸”位置时：其一，控制开关SA（5，8）触点接通，合闸接触器KO接通控制小母线WC而励磁。
同时，短接了绿灯GN，使其熄灭。
；电流路径：WC+→1FU→SA5－8→KPJ2→2SQ→QF1→KO→2FU→WC-其二，控制开关SA（9，10）触点断开，SA（9，12）触点接通，为事故跳闸后绿灯GN闪光作准备；其三，控制开关SA（16，13）触点接通，为红灯RD的接通做好准备；其四，控制开关SA（1，3）触点断开，SA（17，19）触点接通,为“事故跳闸”音响信号接通做准备。
摘要：ＧＰＳＴ１２００变压器保护装置的认识和研究，从而我们可以更进一步的理解微机保护在现场的实际应用。
我们采用ＩＤＥＦ０功能建模方法，对ＧＰＳＴ１２００变压器保护构成进行反向工程分析。
从变压器保护屏的主要电路回路和功能模型两方面入手，深入分析ＧＰＳＴ１２００变压器保护屏的实现方案。
关键词：ＧＰＳＴ１２００变压器保护现场应用0引言本文是对ＧＰＳＴ１２００变压器保护装置的认识和研究，以便进一步的理解微机保护在现场的实际应用。
采用ＩＤＥＦ０功能建模方法，对ＧＰＳＴ１２００变压器保护构成进行反向工程分析。
从变压器保护屏的主要电路回路和功能模型两方面入手，深入分析ＧＰＳＴ１２００变压器保护屏的实现方案。
1GPST1200继电保护屏中变压器保护的实现方案概况1.1变压器保护屏外观简介①１ｎ：ＰＳＴ－１２１０Ｃ包括非电量保护和操作箱，其作为瓦斯继电器的保护出口，同时作为断路器回路的跳合闸操作电路。
②２ｎ：ＰＳＴ－１２０２Ａ变压器保护装置，它利用比率制动原理和二次谐波原理做变压器差动主保护。
③打印机：打印保护装置的各类信息，以便对参数进行分析。
④压板：控制某个保护、闭锁等的投切。
通常电力系统中，退出某保护，就可以直接用手解除压板。
解除压板之后，保护电路即成为断路，不能起到保护的作用。
它提供了肉眼可见的断点，可判断输入输出回路是否处于连通状态。
⑤复归按钮：就是一般的启动和停止，其原理就是按下后它的触头原来接通的断开了，原来断开的接通了，当手松开后又回到原来的状态。
⑥１ＤＫ－５ＤＫ：自动空气开关，直流供电电源回路的保护开关。
1.2变压器保护装置介绍ＧＰＳＴ－１２００数字式变压器保护装置是以差动保护、后备保护和瓦斯保护为基本配置的成套变压器保护装置。
它适用于５００ＫＶ、３３０ＫＶ、２２０ＫＶ、１１０ＫＶ等大型电力变压器。
这套保护装置还设有完全相同的四块ＣＰＵ插件，分别完成差动保护功能，高压侧后备保护功能，中压侧后备保护功能和低压侧后备保护功能，各种保护功能均由软件实现。
本体保护则是由独立机箱实现的。
它采用整面板、背插式结构设计。
背插式结构即插件从装置的背后插拔，各插座间的连线在整母板上，母板位于机箱的前部。
而不使用端子绕线式，提高了装置本体的抗干扰性能，同时减少人为的差错因素，保证了品质的一致性。
1.3插件介绍①交流输入插件ＡＣ的功能是将交流电压互感器和电流互感器二次侧送入的电量信号按比例换成适应微机系统处理的小电压信号。
其主要电路包含了电压形成回路，低通滤波回路，采样保持回路和模数转换回路。
②ＣＰＵ插件用于处理Ａ／Ｄ模块和开关量传来的数据，执行设定的保护功能。
其还有两片微处理器，主处理器用于运行保护程序，辅助处理器用于监视主处理器工作状况。
双处理器相互监视，确保了装置工作的可靠性。
③ＴＲＩＰ插件为跳闸插件。
当变压器出现故障，需要跳闸时，它连接操作箱跳闸线圈，启动保护。
2变压器继电保护的工作原理从第一章中我们了解到本套装置用到了变压器继电保护常用的六种保护。
气体保护作为本体保护，差动保护作为主保护，过电流保护、过负荷保护、零序电流保护和过励磁保护作为后备保护。
下面我就讲一下常用几种保护的基本原理。
2.1瓦斯保护瓦斯保护为变压器故障的一种主要保护，对于铁心故障的保护更为有效。
当前的差动保护等保护装置的确有所改进，但是仍无法取代瓦斯保护的重要作用。
设备运行时，瓦斯保护误动多，这是由于回路和瓦斯继电器本身的故障率较高。
对于保护装置，只起到记录动作信息和转换保护动作出口的作用。
2.2纵差动保护基于ＧＢ１４２５８－１９９３《继电保护和安全自动装置技术规程》，对于≥６．３ＭＶＡ的厂用工作变压器和并列运行的变压器，≥１０ＭＶＡ的厂用备用变压器和单独运行的变压器，以及≥２ＭＶＡ的用电流速断保护灵敏性不达标的变压器，必须配装纵联差动保护；电压≥３３０ＫＶ的变压器，可装设双重差动保护。
纵联差动保护（习惯简称纵差保护）就是用某种通信通道将变压器两端的保护装置纵向连接起来，将各端的电气量（电流、功率的方向）传送到对端，将两端的电气量比较，以判断故障在本线路范围内还是在线路范围之外，从而决定是否切断被保护变压器。
纵联差动保护随着所采用的通道不同，在装置原理、结构、性能和适用范围方面具有很大的差别。
纵差保护是最简单的一种辅助导线或称导线引线作为通道的纵联保护。
变压器纵差保护的基本原理是基于比较被保护变压器两端电流的大小和相位原理构成的。
2.3电力变压器的过电流保护为反应变压器外部故障而引起的变压器组过电流，以及变压器内部出现故障时，作为差动保护和瓦斯保护的后备，变压器应装设过电流保护。
变压器的过电流保护装置的启动电流应按照躲开变压器可能出现的最大负荷电流来整定。
保护动作后，跳开变压器两侧的断路器。
整定计算原则：①根据躲开变压器可能的最大负荷电流整定；②根据躲过负荷自启动的最大工作电流整定；③根据躲过变压器低压母线自动投入负荷整定；④按与相邻保护配合整定。
2.4过负荷保护４００ＫＶＡ以上的变压器，当数台并列运行或单独运行，并作为其他负荷的备用电源时，应根据过负荷回来情况，装设过负荷保护。
过负荷保护通常只装在一相，延时动作与发信号。
3主要相关电路原理及分析说明3.1软件流程分析微机保护的流程图能够比较直观、形象、清楚地反映保护的工作过程和逻辑关系。
微机保护的程序结构可以有很多种不同的构成方案，如多任务型、多线程型等。
程序流程从结构上分为顺序结构，切换结构，混合结构。
GPST1200变压器保护构成分析蔡燕斌（山西阳泉供电分公司）科学实践299科学实践程序流程也可以大致分为粗略流程和详细流程，其中，详细流程能够具体地了解工作过程和逻辑关系的细节，便于进行事故分析，而粗略流程易于理解总体的逻辑配合和工作过程。
把粗略流程中的模块再画出其详细的工作流程，就可以得到更详细一些的流程。
3.1.1系统程序流程。
①程序入口的第一个模块是初始化。
先对硬件电路所设计的可编程并行接口初始化。
根据输入、输出要求，设计好各个端口的输入输出功能，并对输出端口赋予初值。
②读取所有开关量输入的状态，将其保存在ＲＡＭ／ＦＬＡＳＨ地址单元内，以备在自检循环时实时监控开关量输入的变化。
③对装置的软硬件进行一次全面的自检。
包括ＲＡＭ、ＦＬＡＳＨ或ＲＯＭ、各开关量输出通道、程序和定值等，保证装置在投入使用时处于完好的状态。
这一次全面自检不包括对数据采集系统的自检，因为它尚未工作。
对数据采集系统的检测安排在中断服务程序中。
当然，只要在自检中发现有异常情况，就发出告警信号，并停止保护程序的运行。
3.1.2中断服务程序流程。
继电保护系统就是一种对时间要求很高的实时系统，它一方面要求实时地采集各侧的电量信号，随时跟踪变压器的运行情况；另一方面，还要求在电力系统短路时，快速判别短路的位置或区域，尽快地切除短路。
为了满足实时系统的快速性和实时性要求，微机保护中的中断服务是一种很有效的实现手段。
中断服务程序流程主要包括以下的功能：①控制数据采集系统，将各输入的模拟量转换成数字量，然后存入ＲＡＭ区域的循环寄存器中。
②时钟计时功能，便于在报告中记录带有故障时刻的信息。
③计算保护功能中用到的特征量，如电流的基波分量，二次谐波分量，比率制动电流等。
3.2ＩＤＥＦ０集成定义功能建模方法简介ＩＤＥＦ０（ＩＮ－ＴＥＧＲＡＴＩＯＮＤＥＦＩＮＩＴＩＯＮＦＯＲＦＵＮＣＴＩＯＮＭＯＤＥＬ－ＩＮＧ）是一种集成定义的功能建模。
对于原系统构造来讲，ＩＤＥＦ０具有反向功能，分析这个系统的工作目的，功能及实现它的机制。
一般通过建立一种ＩＤＥＦ０模型体现出来。
模型实际为系统的书面描述。
它可以是图形、数学公式，也可以是文字叙述。
上文就是利用ＩＤＥＦ０的反向功能分析ＰＳＴ－１２００变压器保护装置了解ＰＳＴ－１２００的全部工作原理。
参考文献：［１］杨奇逊．微型机继电保护基础［Ｍ］．北京：水利电力出版社出版．［２］张明清．供电系统对继电保护的基本要求［Ｊ］．价值工程，２０１０（３３）．［３］李伟明．继电保护二次回路抗干扰措施浅析［Ｊ］．价值工程，２０１０（３６）．作者简介：蔡燕斌（1975-），男，山西阳泉人，2009年毕业于山西理工大学计算机及应用专业，助理工程师，主要从事配网生产管理。
摘要：高频变压器是现代开关电源的核心部件，本文主要对高频变压器发展现状进行探讨和分析，以供大家参阅。
关键词：高频变压器发展现状随着电子信息技术飞速发展，各类小型轻量化的电子设备的电源系统层出不穷，其迅速扩张的用户群从侧面表明了这类电源系统的使用性能不容质疑。
此类电源系统的核心部件是开关电源变压器，它是开关电源系统体积和重量的主要占有者和发热源，主要用于能量（功率）的转换与传输。
开关电源变压器的高频化，是确保开关电源系统使用性能的前提下，使其平面智能化、小型轻量化的技术关键。
1高频变压器的商品属性电源在市场发展中主要追求的指标是效率高、体积小、成本低。
高频电源变压器属于商品，具有一般商品的属性，所以它的设计无异于其他商品，用户都是根据其功能和使用性能选择性价比高的产品。
目前，这类产品呈现出短、小、轻、薄的发展趋势，大大节省了制作成本。
而高频电源变压器作为一项关键性技术，也应该体现出短小轻薄的特点。
产品成本涵盖了产品的设计研发、材料选择以及生产等各环节所需的成本。
笔者结合自身工作经验，总结了一些数据，把该产品的电流密度、铁损铜损比例、漏感与激磁电感比例、原边与副边绕组损耗比例清楚的体现出来，并提出了关于结构改进设计、窗口填充程度、绕组导线设计的新方案。
随着变压器的推广应用，其生产制造技术也获得长足发展，可以预测，未来的它将在节能低噪、提高可靠性、环保特性认证、变压器拓展容量、变压器多功能组合及多领域发展等几方面获得进一步发展。
2电子变压器的最新发展传统的电子变压器一般都是在普通铁氧体磁芯上缠绕铜线绕组，体积比较大，转换效率不高。
经过一代又一代的技术改良和创新，电子设备在体积、重量上呈现出逐渐缩小的趋势。
目前，以移动电话、笔记本电脑为代表的多种便携式电子设备层出不穷，电子设备以朝着智能化、小型轻量化的方向发展。
电子设备体积的大小主要取决于电源体积的大小。
电源系统内装有变压器、电感器磁性元件，需要根据电源系统的功率容量来设计该元件的体积。
由于电源技术的改进大大提高了工作频率，磁性元件的体积逐渐缩小，变压器和电感器迎来了微型发展时代，尤其是在航空发展和计算机通信领域贡献卓著。
国际市场也出现了平面变压器、集成变压器和采用微制造工艺的芯片形式的微型变压器。
2.1整体结构为真正体现出短小轻薄的特点，我们不断加大科研力度，依托高新技术推进高频电子变压器结构更新换代，实现其由立体结构向平面结构、片式结构乃至薄膜结构转型，制造出平面变压器、片式变压器、薄膜变压器。
