修复一台T61无3V5V(无3M5M也适用)

故障现象：黑屏机芯：LCD MS82机芯机型：L32P61BD,L32S10,LED32C310,LED32C320,LED32C600,C32E320B,C39E320B，LCD39R19，L32F2360，L32M90，LC39M01,LED39C600检修过程: 机型：LED32C600（MS82机芯）故障现象:开机黑屏分析与检修:开机检查发现背光亮屏幕黑屏无显示，测量各路电压，当测到屏供电（12V）时电压只有9V多，查阅图纸此机芯的屏供电是由Q813（PMV65XP）作为开关管提供的，测其S源极12V电压正常，而D漏极电压也是9V多，根据以往的经验，用一根细导线把源极和漏极短接到一起,开机观察一切正常，把Q813换新试机一整天没在出现其它问题。

由于Q813的性能不良造成屏供电不够而黑屏，且已碰到多台,怀疑Q813批量性问题。

故障板名称：数字板故障元件位号: Q813处理措施：更换图片：故障编码: 115故障现象：开关机时间长机芯: LCD MS99机芯机型: L32E5300A，L37E5300A，L42E5300A,L46E5300A,L40V8200-3D,L42Z11A-3D，L46Z11A—3D,L43V 7300A—3D，L46V7300A-3D，L55V7300A-3D，L43F3390A—3D,L48F3390A—3D，L55F3390A-3D，L43E5300A—3D,L46E5300A—3D,L48E5300A-3D,L55E5300A—3D，L32E5390A—3D，L43E5390A-3 D,L48E5390A—3D,L55E5390A—3D，L39F3390A-3D，LED55C910D,LED48C910D，LED48C910DJ,L46E5300D检修过程：1。

冷开机(开机待机）——遥控器开机—-IR灯灭掉——屏一直全黑/主板供电除Panel_12V外都正常！2。

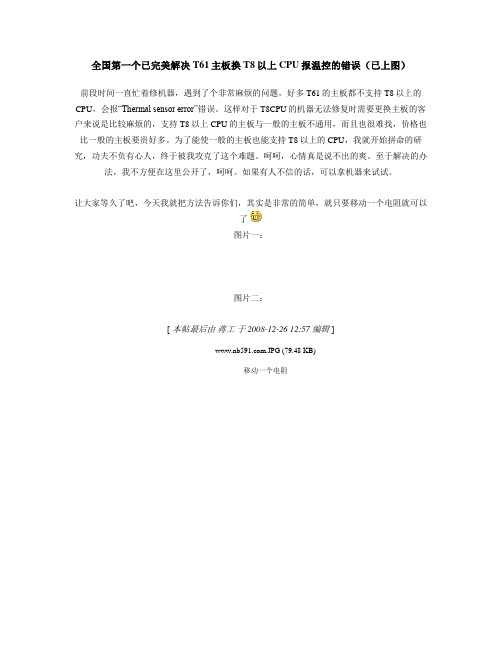

全国第一个已完美解决T61主板换T8以上CPU报温控的错误（已上图）前段时间一直忙着修机器，遇到了个非常麻烦的问题，好多T61的主板都不支持T8以上的CPU，会报“Thermal sensor error”错误。

这样对于T8CPU的机器无法修复时需要更换主板的客户来说是比较麻烦的，支持T8以上CPU的主板与一般的主板不通用，而且也很难找，价格也比一般的主板要贵好多。

为了能使一般的主板也能支持T8以上的CPU，我就开始拼命的研究，功夫不负有心人，终于被我攻克了这个难题。

呵呵，心情真是说不出的爽。

至于解决的办法，我不方便在这里公开了，呵呵。

如果有人不信的话，可以拿机器来试试。

让大家等久了吧，今天我就把方法告诉你们，其实是非常的简单，就只要移动一个电阻就可以了图片一：图片二：[本帖最后由蒋工于 2008-12-26 12:57 编辑].JPG (79.48 KB)移动一个电阻.JPG (74.92 KB)亲历：Thinkpad系列nvidia显卡门发作的一个解决建议(其他机型参考，多图杀猫)已经有很久没有出现在硬件区了，这次带点东西来，可能对有些朋友会有帮助。

核心关键词：换板，独显变集显上个月我在08年入手的R61高配，T9300 2.53Ghz +2GB Ram +nvidia NVS140M 14.1ws不幸遭遇显卡门发作，距离购买时已经2年零3个月，因为我是在加拿大购机，这里联想只有1年质保，打了电话后，转到了本地的一个维修中心，解释了发作的症状后(使用中突然画面定格或蓝屏，然后再开机屏幕发光，但没有视频输出)，让我带机过去维修，并声明拆机检查需要60加币(约合400人民币)，之后的维修费用另算。

good job，fxxk。

于是我找了以前的同事，他在HP的一个集中维修中心工作，他说已经修过几个tp了，都是朋友拿过来的，让我拿去看看吧。

这是08年我入手后测试WOW的帖子，老鸟应该还记得[/read.php?tid=1764133_fp=1][/read.php?pid=23260409]这2年半来，基本上没用它玩过魔兽，甚至没有玩过游戏，都是老婆在拿着上网看电影之类，因此也不存在什么玩游戏忽冷忽热之说。

THINKPADT61_X61恢复教程ThinkPad T61和X61是联想公司旗下的两款经典笔记本电脑。

虽然这两款电脑已经过时，但仍然有许多用户在使用它们。

在使用过程中，有时会遇到系统崩溃、文件丢失等情况，这就需要进行系统恢复操作。

接下来，我将为你介绍ThinkPad T61和X61的恢复教程。

接下来，把光盘或者U盘插入电脑并重启，在开机时按下F12键，进入启动菜单。

在此菜单中，选择从光盘或者U盘启动，进入安装界面。

进入安装界面后，选择语言、时间和货币格式等设置，然后点击“下一步”按钮。

在下一个界面中，点击“修复你的计算机”选项。

然后，在“选择一个操作系统”界面中，选择你要恢复的操作系统，并点击“下一步”按钮。

接下来，你将看到一个“系统恢复选项”的界面。

在此界面中，选择“系统还原”选项，然后点击“下一步”按钮。

在下一个界面中，你将看到一个可用的还原点列表。

选择一个你希望恢复的还原点，然后点击“下一步”按钮。

接下来，系统会提醒你即将进行的操作将修改计算机上的文件和设置。

请确保你已经备份了重要的文件，并点击“完成”按钮，确认进行系统还原操作。

系统开始进行还原操作，这可能需要一些时间，取决于你的系统和数据大小。

还原完成后，系统会自动重启。

在重启后，你将看到一个恢复完成的界面。

此时，你可以重新设置一些系统设置，如时间、网络等。

至此，你已经成功完成了ThinkPad T61和X61的系统恢复操作。

需要注意的是，在进行系统还原操作前，请确保你已经备份了重要的文件和数据，以免丢失。

希望以上内容能够帮助到你，祝你使用愉快！。

Thinkpad T61 升级SSD BIOS 换灯管2016年6月30日著经历长时间的折腾今天终于有时间写写心得了。

不是专业人，走了不少弯路。

特别喜欢小黑和小白，T61的做工我还是比较喜欢，联想收购后的作品总感觉很多遗憾。

也对小黑兴趣不大。

现在只认小白。

虽说老了，让老树生花！本人比较爱折腾，折腾就会出问题，有问题就要解决。

刷BIOS都是冒着刷砖的风险也要干。

只有折腾才能进步，才能让老树生花！Thinkpad T61 配置型号： 8889AV3主板芯片 Intel PM965系统 xp3Cpu Intel core T770 2.4GHzBIOS 2.12(7LETB2WW)内存 2G DDR2 667（1*2）金士顿硬盘 320G 5400转显卡 Nvidia Quadro NVS 140M（有什么问题可以加QQ：827660639，作为热爱技术的人喜欢和大家讨论）T61经过这么多年的服务屏幕已不亮，先把屏幕点亮。

灯管坏的症状：开机能听到开机音，外接显示器可以显示，开机出现屏幕发红和黄。

确定就是灯管老化。

我的是内屏可以看到图像。

外接显示器正常。

换灯管是个技术活，先询问朋友怎么弄。

灯管15元一个（在网上可以买到）和家里的灯管一样中不过是缩小版才2MM。

过程不多说，只说重点。

这是我的教训吧。

一：不要拆背光板，拆了装上就漏光。

朋友当时告诉我，我忘记了。

导致T61下面漏光。

自已用倒没什么大事。

不仔细看看不出来。

二：不拆背光板，把灯管线短的一头剪断，把灯管白色的包的取掉，不然插不过去，换胶管用打火机烧一下，自动收缩，（这个特别注意，灯头不包，直接插入。

会划背光板，到时屏幕显示会有一条划痕） 。

屏幕亮了。

才能继续下面的。

升级主要是对内存 硬盘 BIOS 升级 电池（锁死可以解锁也要花50元）买一个非原装 ，能用2个小时。

光驱架多余硬盘用。

对USB3.0的支持（还有迅盘1G 2G 这个没有必要，CPU T770 2.4G也够用不用换，显卡有显卡门，一直没有问题）。

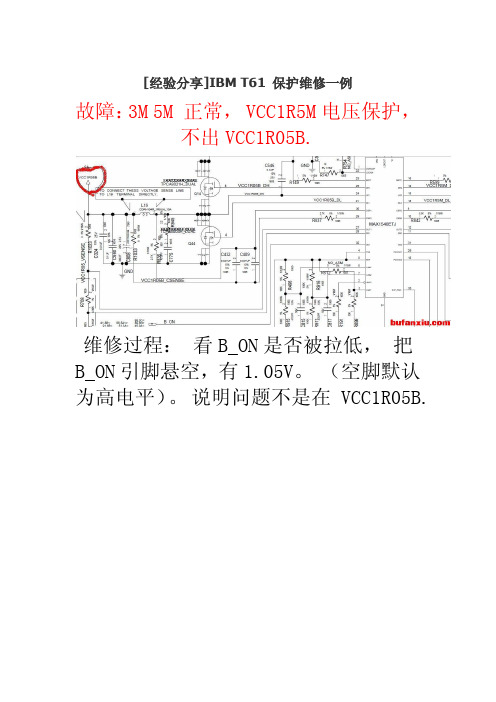

[经验分享]IBM T61 保护维修一例
故障：3M 5M 正常， VCC1R5M电压保护，
不出VCC1R05B.
维修过程：看B_ON是否被拉低，把B_ON引脚悬空，有1.05V。

（空脚默认为高电平）。

说明问题不是在 VCC1R05B.
这边！
艰难的维修开始了:
用示波器（模拟的）接到B_ON引脚触发，波形一出来瞬间被拉低。

跑图看下B_ON去了哪些地方，是不是那个芯片，设备短路把B_ON拉低了。

B_ON去的地方真不少啊！看来
要花点时间排除了！先排除一些比较爱坏的！排除的过程就不写了。

花了很多时间。

最后找到问题的故障点了. 我把 U61的 3B_ON , 5B_ON 接地了，就不保护了，看来问题出在 3B_ON ，
跟5B_ON中。

我把5B_ON 接地，3B出来了，问题出在5B_ON这边。

量了下VCC5B没有电压，顺便量了下电阻都是正常，
没电压的时候，我有个习惯，会量下对地值，结果为
0, 这下就好办了！短路了嘛
跑图 VCC5B，丫去的地方真多啊！有34处，这种情况肯定是先用烧鸡大法了！！！接上可调电源，慢慢加压，电流上到1A 左右的时候摸了下板，最后摸到U25芯
片烫手，找到真凶了！去掉U25，量了
下有0.25了。

更换U25。

再次触发，OK！上示波器读了下内存，波形正常，机器是同行拿过来的，没有屏幕，外接了下 OK！写的不好的地方希望大家提出来，大家一起探讨，彼
此进步！！。

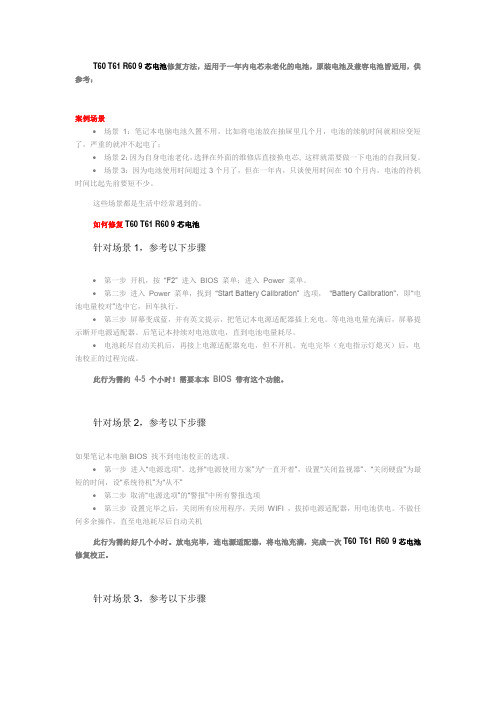

T60 T61 R60 9芯电池修复方法，适用于一年内电芯未老化的电池，原装电池及兼容电池皆适用，供参考：案例场景∙场景1：笔记本电脑电池久置不用，比如将电池放在抽屉里几个月，电池的续航时间就相应变短了，严重的就冲不起电了；∙场景2：因为自身电池老化，选择在外面的维修店直接换电芯, 这样就需要做一下电池的自我回复。

∙场景3：因为电池使用时间超过3个月了，但在一年内，只谈使用时间在10个月内，电池的待机时间比起先前要短不少。

这些场景都是生活中经常遇到的。

如何修复T60 T61 R60 9芯电池针对场景1，参考以下步骤∙第一步开机，按“F2” 进入BIOS 菜单；进入Power 菜单。

∙第二步进入Power 菜单，找到“Start Battery Calibration” 选项，“Battery Calibration”，即“电池电量校对”选中它，回车执行。

∙第三步屏幕变成蓝，并有英文提示，把笔记本电源适配器插上充电。

等电池电量充满后，屏幕提示断开电源适配器。

后笔记本持续对电池放电，直到电池电量耗尽。

∙电池耗尽自动关机后，再接上电源适配器充电，但不开机。

充电完毕（充电指示灯熄灭）后，电池校正的过程完成。

此行为需约4-5 个小时！需要本本BIOS 带有这个功能。

针对场景2，参考以下步骤如果笔记本电脑BIOS 找不到电池校正的选项。

∙第一步进入“电源选项”。

选择“电源使用方案”为“一直开着”，设置“关闭监视器”、“关闭硬盘”为最短的时间，设“系统待机”为“从不”∙第二步取消“电源选项”的“警报”中所有警报选项∙第三步设置完毕之后，关闭所有应用程序，关闭WIFI ，拔掉电源适配器，用电池供电。

不做任何多余操作，直至电池耗尽后自动关机此行为需约好几个小时。

放电完毕，连电源适配器，将电池充满，完成一次T60 T61 R60 9芯电池修复校正。

针对场景3，参考以下步骤下载了一个软件，名叫“BatteryMon”，此物很多种版本，是一款专门针对笔记本电池监视的小软件，可以显示放电曲线，并且安装后会自动运行。

我的维修笔记-家电维修经验技术-家电维修技术论坛-手机版-PoweredbyDiscuz!长虹SF2115故障现象是上部回扫线，本机采用TDA8356，测量各脚电压发现45V仅18V试换滤波电容无效，测限流电阻已损坏，更换，电路恢复。

嘉华29A8G枕型失真，首先发现C430 0.33电容开路，更换后发现仍旧失真.测量Q402 C极电压为8.2V，短路B极变化不多，测量Q402已漏电，更换，行幅稍显不足，在Q406行管上并上一只1N/2K 电容，机器恢复。

长虹R2118 TV正常.AV只有灰暗图象.没有伴音.检测7688外围元件无异常.试换7688无效.网络搜索也找不到解决方法.后来检测同一型号电视发现CPUCHT0405 42脚电压正常是0V.本机是4.96V.检查42脚通往7688 27脚之间的元件.无明显异常.焊开V775机器正常.拆下C772发现漏电.更换机器恢复.康佳T2139A；只能放几个台，首先拆下两只中周.发现电容发黑.更换上两只1445调试无效.试换7680高频头无效.从其他机器拆下两只正常中周也无效.测6367第10脚电压0V.异常.试换无效.维修陷入死角.在试机时发现有时会无伴音且会自动关机.怀疑同步信号异常.测V607.609电压有变化.测R676异常.但是该元件一头接一只电容.并上33K电阻机器恢复（米坑）康佳25寸电视烧行管：试换高压包无效，一旦连机马上击穿，把灯泡连在限流电阻上，开机灯泡不亮.换上一只偏转线圈，灯泡发亮，因买不到原件.连上原配线圈.试着修复.发现线圈跟支架漏电，把漏电点隔离，开机机器恢复西湖数源25寸电源采用CM2528，该机采用行停振保护，保护时电源输出为30V左右.修电源先把负载断开接假负载.短路接在V801 E 端的V943 EB人为取消保护就可以判断.海信21寸，三无.开机发现保险丝烧掉，测量4只二极管有一只短路，更换接假负载正常.联机只听到啪的一声马上又烧保险.测二极管也击穿，感觉高压包有问题.更换.机器恢复。

反复维修的t61主板今天终与得救了前些日接到一台T61进水机、不加电、打开机器一看，唉：主板是多处水伤啊，伤重地方还有明显PCB板烧伤，幸好不是制命性损伤。

为了维修方法：用酒精先清理了些，然后放进烤箱先烤几个小时，主要是给主板烤干了再修。

北京最进接的好多都是进水机，连日来隔三差五的下雨、不过不知道、连电脑都跟着受水灾。

先谈我们的正题以上是第一幕：第二幕是1.05V总线供电短路，经测试为PWM下管损坏对地短路造成。

首先：取下、下管。

再测：对地阻值、正常为20左右、与好板差不多。

这时再测上下管的控制极，阻值与好板是否一致，结果完好。

大家都知道：为什么测控制极阻值呢？在这里、我啰嗦两句：老师傅们肯定都知道了。

为了安全维修，我们对这种上下管短路的维修。

再换新管之前，必需先测下控制极对也阻值、来判别PWM管里芯片是否也损坏。

如果阻值低或无穷大，有可能管理芯片也有损坏。

或控制极、到PWM管理芯片线烧断线都有可能的。

此时测的阻值一致。

这时上管应该问题不大，迅速换了一个上去，测了下L19对地阻值一样。

然后插上电源，主板迅速自动上电了。

测1.05V也出来了、上了CPU和内存、再上电、机器电流上不去，NND看来还有故障啊。

测各大电路电压都上来了。

再测桥供电背后供电小电感，发现1.8V没到。

查到图纸是从Q60过来的。

1.8M没转过来。

测控制极为0V ，这时打开图纸，些信号是由U61输出的A_DRV这个信号来控制的。

测的这个信号为从U61 第25PIN发出来的。

那肯定是断线，然后找到短点直接接线。

再次加电OK了，电流梳梳信上跑机器点亮。

立马装机，然后又立马拆机，为什么呢电池不能用。

不充电也不放电、换个电池还一样。

首先测得；电池接口电压、已经输出电压、但过不了电池隔离管。

再测电压待机电压有没有到U61芯片。

大家经常修IBM机都知道，适配器电压到U61电池电压也要到经过二极管或电阻与适配器合成、到达U61芯片提供待机供电。

联想ThinkPad T61详细拆解图T61的屏幕部分提醒：拆解笔记本带来的不仅是失去厂商给用户提供的售后服务，更有可能对笔记本带来不可挽回的损害，请非专业人士切勿模仿。

拆解T61屏幕是一个非常漫长需要1个半小时，这跟ThinkPad的细致做工有着很大的关系。

T61的屏幕并不像有些媒体报道的那样，由很多双面胶粘合，但其外壳的结合程度甚至是远远超过双面胶的效果，特别是.屏幕上方（键盘灯、摄像头所在的部位）由两层卡扣锁定ThinkPad T61顶盖自然不是过去T60/T60P所采用的带金属的材质了，但都少不了第1 页共8 页碳纤维顶盖拆下来,铝镁合金防滚架还与液晶面板紧紧相连拆开顶盖的屏幕屏幕防滚架是一体成型的，中间部位和下方的部位有蜂窝状镂空，蜂窝状设计稳固程度很高,另外，防滚架中央是较厚的，然后向四周减少，厚度呈金字塔分布。

屏幕防滚架真身和机身一样，防滚架的材质都是铝镁合金2.ThinkPad T61屏幕拆解（2）：天线部位回顶部根天线集中在屏幕的防滚架上T61的国外版本有7第2 页共8 页T61采用薄铝片制造的天线（越南制造）屏幕左侧厚厚的地方可以集合4根天线屏幕顶部由于摄像头和键盘灯的关系,只能集合3根天线3.ThinkPad T61屏幕拆解（3）：其他部位回顶部屏幕排线左侧是蓝牙模块（T60也采用这种设计）第3 页共8 页蓝牙模块非常细小，切不具备通用性T61的键盘灯是一个小小的LED发光灯：T61内置摄像头的效果很一般T61采用LG-Philips的14寸宽屏液晶，其效果比T60的屏幕好了不少。

4.ThinkPad T61机身拆解（1）：防滚架回顶部T61的机身部分T61的机身防滚架有更多的镂空，好的地方自然是减轻重量，不好的地方自然是减弱了保固程度。

机身右侧是光驱、硬盘所在地插槽也有防滚架保护再卸下底盖，可见防滚架还与主板紧密相连。

5.ThinkPad T61机身拆解（2）：底盖与主芯片回顶部为了防止主板电路和底部金属部位接触，主板上多处地方粘上绝缘胶纸，底盖上也有透明薄膜加强保护。
