可编程控制器试题及答案doc一、单项选择题（每题2分，共20分）1. PLC的中文意思是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑设备D. 可编程控制设备答案：B2. PLC的工作原理基于（）。
A. 顺序控制B. 循环控制C. 并行控制D. 串行控制答案：B3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：D4. PLC的输入/输出接口通常采用（）方式连接。
A. 并行B. 串行C. 无线D. 光纤答案：A5. PLC的扫描周期主要取决于（）。
A. 程序的复杂程度B. 扫描速度C. 外部输入信号D. 内部时钟频率答案：A6. PLC的编程语言主要有（）。
A. 梯形图B. 功能块图C. 结构化文本D. 以上都是答案：D7. PLC的输出接口可以控制（）。
A. 继电器B. 接触器C. 电磁阀D. 以上都是答案：D8. PLC的输入接口通常可以接收（）信号。
A. 模拟B. 数字C. 模拟和数字D. 以上都不是答案：B9. PLC的内部时钟可以用于（）。
A. 定时控制B. 计数控制C. 顺序控制D. 以上都是答案：D10. PLC的故障诊断功能主要用于（）。
A. 程序错误检测B. 硬件故障检测C. 系统错误检测D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. PLC的主要特点包括（）。
A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：ABD2. PLC的输入设备可以包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB3. PLC的输出设备可以包括（）。
A. 指示灯B. 接触器C. 电磁阀D. 蜂鸣器答案：ABCD4. PLC的编程方式可以包括（）。
A. 梯形图B. 功能块图C. 汇编语言D. 结构化文本答案：ABD5. PLC的应用领域可以包括（）。
A. 制造业B. 交通控制C. 家庭自动化D. 医疗设备答案：ABCD三、判断题（每题2分，共10分）1. PLC的程序存储在RAM中，断电后程序会丢失。
《可编程控制器》练习题及答案1.多选题LPLc的外部安全电路包括A.急停电路B .保护电路C.电源过负荷保护D.重大故障的报警及防护正确答案：ABCD2. PLC通信访问控制协议包括A. CSMA/CDB.令牌C.令牌环D. RS-232正确答案：ABC3.智能输入输出模块有A.热电偶输入模块B. PID调节模块C.位置控制模块D.温度控制模块正确答案：ABCD4. PLC常用存储器类型有A. RAMB. EPROMC. EEPROMD. ROM正确答案：ABC5. PLC的性能指标有A.输入输出点数B.存储容量C.扫描速度D.带宽正确答案：ABC6.常见的联锁控制有A.不能同时发生运动的联锁控制B,互为发生条件的联锁控制C.顺序步进控制D.集中控制和分散控制正确答案：ABCD7. PLC编程器的功能有A.输入程序B.编辑程序C.调试程序D.监控程序正确答案：ABCD8. PLC的应用范围有A.开关量的逻辑控制B.模拟量控制C.运动控制D.过程控制正确答案：ABCD9. 数据寄存器的种类有A.通用数据寄存器B.掉电保持数据寄存器C.变址寄存器D.特殊数据寄存器正确答案：ABD10. 控制层网络有A. DH485B. ModBussC. ProfibusD. Control Net正确答案：ABCD11. PLC网络拓扑结构有A. P2P结构B.总线结构C.环形结构D.星形结构正确答案：BCD2.判断题12. PLC工作方式和通用工控计算机类似A.错误B.正确正确答案：A13. PLC自诊断时间由多种因素决定A.错误B.正确正确答案：A14. LD是梯形图语言的缩写A.错误B.正确正确答案：B15. 一个开关量IO占用存储单元中的一个位A.错误B.正确正确答案：B16. PLC的接地电阻应小于100欧A.错误B.正确17. PLC接地线接地点应以动力设备连在一起A.错误B.正确正确答案：B18 .对可靠性高的场合,可以安装一台带屏蔽层的电压比为1:1的隔离变压器A.错误B.正确正确答案：B19 .梯形图中的继电器是软继电器A.错误B.正确正确答案：B20 .信息层网络是以太网工业标准TCP/IP网络A.错误B.正确正确答案：B21 . PLC电源多为线性电源A.错误B.正确正确答案：B22 .整体式PLC电源集成在厢体内A.错误B.正确正确答案：B23 . PLC须防止振动频率为10-55HZ的振动A.错误B.正确正确答案：B24 .逻辑设计方法是以控制系统中各种物理量的逻辑关系出发的设计方法A.错误B.正确正确答案：B25 . PLC应远离大型动力设备A.错误B.正确正确答案：B。

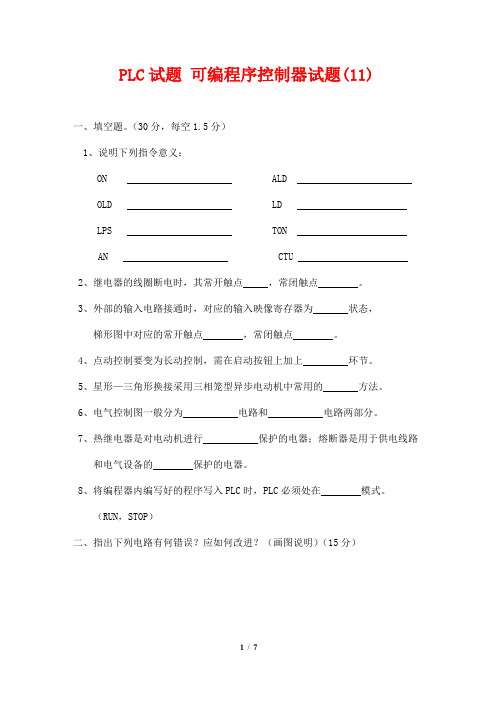

PLC试题可编程序控制器试题(11)一、填空题。
（30分，每空1.5分）1、说明下列指令意义：ON ALD OLD LD LPS TON AN CTU2、继电器的线圈断电时，其常开触点，常闭触点。
3、外部的输入电路接通时，对应的输入映像寄存器为状态，梯形图中对应的常开触点，常闭触点。
4、点动控制要变为长动控制，需在启动按钮上加上环节。
5、星形—三角形换接采用三相笼型异步电动机中常用的方法。
6、电气控制图一般分为电路和电路两部分。
7、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
8、将编程器内编写好的程序写入PLC时，PLC必须处在模式。
（RUN，STOP）二、指出下列电路有何错误？应如何改进？（画图说明）（15分）三、写出下图语句表。
（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？五、设计控制一台电动机长动和点动的电气控制电路。
（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。
请画出主电路和控制电路。
六、试用PLC来实现第五题的控制。
（共15分）要求1。
画出I/O分配图；2。
画出梯形图或写出语句表。
（I/O分配图5分，画出梯形图或写出语句表 10分答案一、填空题。
（30分，每空1.5分）1、说明下列指令意义：ON 并联的常闭触点 ALD电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS 入栈指令 TON 通电延时定时器指令AN串联的常闭触点 CTU加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。
3、外部的输入电路接通时，对应的输入映像寄存器为 1 状态，梯形图中对应的常开触点接通，常闭触点断开。
4、点动控制要变为长动控制，需在启动按钮上加上自锁环节。
5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。
6、电气控制图一般分为论主电路和控制电路两部分。
可编程控制器plc试题及答案可编程控制器PLC试题及答案一、单项选择题1. PLC的全称是______。
A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Private Limited Company2. PLC的输入接口通常用于接收______。
A. 模拟信号B. 数字信号C. 音频信号D. 视频信号3. 在PLC程序设计中，以下哪个指令用于实现跳转功能？A. LD（加载）B. AND（与）C. JMP（跳转）D. OR（或）4. PLC的输出接口通常用于控制______。
A. 传感器B. 执行器C. 显示器D. 存储器5. PLC的扫描周期包括哪几个阶段？A. 输入采样、程序执行、输出刷新B. 程序编写、程序调试、程序运行C. 程序下载、程序上传、程序监控D. 程序启动、程序停止、程序复位二、多项选择题6. PLC的特点包括______。
A. 可靠性高B. 编程简单C. 灵活性强D. 价格昂贵7. PLC的编程语言主要有______。
A. 梯形图B. 指令列表C. 顺序功能图D. 功能块图8. PLC在工业自动化中主要应用于______。
A. 机床控制B. 过程控制C. 机器人控制D. 办公自动化三、判断题9. PLC的输入/输出模块是可互换的。
（）10. PLC的程序存储在RAM中，断电后数据会丢失。
（）四、简答题11. 简述PLC的工作原理。
五、计算题12. 假设一个PLC系统有10个输入点和8个输出点，计算其I/O点数。
六、案例分析题13. 某工厂需要自动化控制生产线，使用PLC进行控制。
请分析PLC在该场景下的应用优势。
答案：1. A2. B3. C4. B5. A6. A, B, C7. A, B, C, D8. A, B, C9. ×10. √11. PLC的工作原理主要包括输入采样、程序执行和输出刷新三个阶段。
plc实操考试题及答案文库PLC实操考试是一项检验考生在实际工作中应用PLC（可编程逻辑控制器）技能的测试。
以下是一些典型的PLC实操考试题目及其答案，供考生参考和练习。
1. 题目：使用PLC实现一个简单的启停控制。
答案：首先，我们需要设置一个输入信号，例如按钮，用于启动和停止电机。
在PLC程序中，我们可以使用一个简单的逻辑控制语句来实现这一功能。
当按钮被按下时，电机启动；当按钮再次被按下时，电机停止。
这可以通过设置一个变量来跟踪电机的状态（启动或停止），并根据按钮的输入信号来改变这个状态。
2. 题目：设计一个PLC程序，用于控制一个三相电机的正反转。
答案：要实现三相电机的正反转控制，我们需要使用三个接触器来控制电机的三个相位。
在PLC程序中，我们可以使用两个按钮来分别控制正转和反转。
当正转按钮被按下时，相应的接触器闭合，电机开始正转；当反转按钮被按下时，相应的接触器闭合，电机开始反转。
同时，我们需要确保两个按钮不能同时被按下，以防止接触器短路。
3. 题目：编写一个PLC程序，用于控制一个自动门的开闭。
答案：自动门的控制涉及到多个传感器和执行器。
首先，我们需要一个接近传感器来检测是否有人接近门。
当传感器检测到有人时，PLC程序将控制门打开。
门打开后，我们可以使用一个限位开关来检测门是否完全打开。
如果门在设定的时间内没有完全打开，PLC程序将发出报警信号。
当人离开门的感应区域时，PLC程序将控制门关闭，同样使用限位开关来检测门是否完全关闭。
4. 题目：设计一个PLC程序，用于控制一个简单的温度控制系统。
答案：温度控制系统通常包括一个温度传感器和一个执行器（如加热器或冷却器）。
在PLC程序中，我们首先读取温度传感器的值，并将其与设定的目标温度进行比较。
如果实际温度低于目标温度，PLC程序将控制加热器开启，以提高温度；如果实际温度高于目标温度，PLC程序将控制冷却器开启，以降低温度。
当温度达到目标值时，加热器和冷却器都将关闭。
plc面试题目及答案在PLC（可编程逻辑控制器）领域中的面试是一个重要的环节，通过面试可以评估面试者对PLC的理解和应用能力。
本文将提供一些常见的PLC面试题目及答案，帮助读者在面试中更好地展示自己的知识和实践经验。
一、基础概念与原理1. 什么是PLC？PLC是一种数字计算机，用于自动化控制系统。
它可以监测输入信号，根据预先设定的逻辑程序进行计算，并产生输出信号，用来控制设备或过程。
2. PLC的工作原理是什么？PLC的工作原理是通过输入模块读取传感器或开关的输入信号，然后经过逻辑处理，根据程序和算法计算，最后通过输出模块发出控制信号来操作执行器或其他设备。
3. PLC的主要组成部分有哪些？PLC的主要组成部分包括输入模块、中央处理器（CPU）、输出模块、电源模块和通信模块等。
4. 什么是PLC的I/O点？PLC的I/O点是指输入与输出的接口点。
输入点接收来自外部设备的信号，输出点发送控制信号给执行器或其他设备。
5. 请解释PLC的扫描周期。
扫描周期是指PLC完成一次从读取输入信号到产生输出信号的全过程所需的时间。
它通常包括输入信号的读取、逻辑处理、输出信号的产生等步骤。
6. 描述一下PLC的通信方式。
PLC的通信方式有多种，常见的包括串行通信、以太网通信、Modbus通信等。
通过这些通信方式，PLC可以和其他设备进行数据交换和通信。
二、编程与逻辑控制7. 请简要介绍一下PLC编程语言。
PLC编程语言通常包括梯形图（Ladder Diagram，LD）、指令列表（Instruction List，IL）、功能块图（Function Block Diagram，FBD）等。
不同的编程语言适用于不同的应用场景，如LD适用于逻辑控制，FBD适用于过程控制等。
8. 请解释PLC的常用逻辑控制指令。
常用逻辑控制指令包括与门（AND）、或门（OR）、非门（NOT）、计数器（Counter）、定时器（Timer）等。
plc可编程控制考试题库及答案一、单项选择题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程语言控制器C. 可编程逻辑控制D. 可编程逻辑控制单元答案：A2. PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：B3. PLC的扫描周期包括（）。
A. 输入采样、程序执行、输出刷新B. 输入采样、程序执行、输出处理C. 输入处理、程序执行、输出采样D. 输入采样、程序执行、输出采样答案：A4. PLC的输入/输出接口中，DI代表（）。
A. 模拟输入B. 数字输入C. 模拟输出D. 数字输出答案：B5. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 功能块图C. 顺序功能图D. 文本编程答案：C二、多项选择题1. PLC的主要特点包括（）。
A. 可靠性高B. 编程方便C. 灵活性强D. 价格低廉答案：ABC2. PLC在工业自动化中主要应用于（）。
A. 机床控制B. 过程控制C. 运动控制D. 信息管理答案：ABC三、判断题1. PLC的输出可以直接驱动大型电机。
（）答案：错误2. PLC的扫描工作方式可以提高系统的响应速度。
（）答案：正确3. PLC的程序存储器是易失性存储器。
（）答案：错误四、简答题1. 简述PLC在自动化生产线中的作用。
答案：PLC在自动化生产线中主要负责接收传感器信号，执行逻辑控制，驱动执行机构，实现对生产线的自动控制和管理，提高生产效率和产品质量。
2. 描述PLC的工作原理。
答案：PLC的工作原理基于程序存储器中的用户程序，通过循环扫描的方式，依次执行输入采样、程序执行和输出刷新三个阶段，实现对设备的控制。
五、计算题1. 假设一个PLC的扫描周期为10ms，其中输入采样和输出刷新各占2ms，计算程序执行阶段的时间。
答案：程序执行阶段的时间 = 10ms - 2ms - 2ms = 6ms。
六、编程题1. 请使用梯形图编程实现一个简单的启停控制逻辑，要求按下启动按钮后，电机启动；按下停止按钮后，电机停止。
国家开放大学《可编程控制器应用实训》
一平台在线形考
形考任务3 答案
说明：资料整理于2024年10月16日；适用于2024秋期国家开放大学专科学员一平台在线形考考试。
可编程控制器应用实训形考任务三
实验目的：通过使用PLC的指令编程，并通过编程软件进行程序的编制、编译、调试相关的组态等工作，使学生掌握各类PLC指令的应用。
实验要求：1．根据功能控制要求，编写PLC程序，并通过编程软件进行程序的编制、编译、调试相关的组态等工作；
2．同一班级中，可按照个人或小组在指导教师的指导下进行选题。
实训内容
1.1 FX系列PLC简介
（1）FX系列PLC特点
FX系列可编程控制器是当前国内外新型的具有特色和代表性的微型PLC。
它由日本三菱电机公司研制开发的。
FX系列PLC基于“基本功能、高速处理、便于使用”的研发理念，使其具有数据传送与比较、四则运算与逻辑循环与移动等应用系统。
除此之外，还具有输入输出刷新、中断、高速计数器比较指令、高速脉冲输出等高速处理指令，以及在SFC控制方面，将机械控制的标准动作封装化的状态初始化指令等，使功能大大增强。
（2）FX系列PLC型号的含义
FX系列可编程控制器型号格式如图所示：
（3）硬件简介
①、上端子排
②、下端子排
③、串口
④、拨动开关
（4）FX系列PLC主要性能指标
200。
可编程控制器技术应用试题及参考答案一、单选题（共71题，每题1分，共71分）1.对于所有的FXCPU，表示1秒时钟脉冲的是（）。
-----------A、M8011B、M8013C、M8014D、M8015正确答案：B2.M0—M15中，M0数值为1，其它都为0，那么，K4M0数值（）。
-----------A、4B、2C、1D、3正确答案：C3.在输出扫描阶段，将（）寄存器中的内容复制到输出接线端子上。
-----------A、变量存储器B、输出映象C、内部存储器D、输入映象正确答案：B4.在使用FX2N可编程序控制器控制多速电动机运行时，Y0和Y1是()。
-----------A、Y1B、Y0、Y1C、Y0D、Y1正确答案：D5.以下程序是对输入信号X0进行()分频。
-----------A、六B、四C、八D、二正确答案：D6.在以下FX2NPLC程序中，X0闭合后经过()时间延时，Y0得电。
-----------A、300000SB、3000SC、100SD、30000S正确答案：D7.在使用FX2N可编程序控制器控制交通灯时，将相对方向的同色灯并联起来，是为了()。
-----------A、减少工作量B、输出口C、节省D、节约电线E、简化电路正确答案：C8.对于输出接口电路，（）型响应时间最长。
-----------A、继电器B、晶体管C、可控硅D、SSR正确答案：A9.PLC是在什么控制系统基础上发展起来的（）。
-----------A、继电控制系统B、单片机C、工业电脑D、机器人正确答案：A10.PLC的输出方式为继电器型时，它适用于（）负载。
-----------A、感性B、交流C、直流D、交直流正确答案：D11.FX系列PLC中SET表示（）指令。
-----------A、下降沿B、上升沿C、输入有效D、置位正确答案：D12.PLC的输出方式为晶闸管型时，它适用于（）负载。
-----------A、感性B、交流C、直流D、交直流正确答案：B13.以下PLC梯形图实现的功能是()。
可编程控制器应用模拟试卷及答案一、填空题（每空2分，共30分）1. PLC的输入/输出继电器采用进制进行编号，其它所有软元件均采用进制进行编号。
(八十)2. PLC的状态元件中用于初始状态。
(S2～S9)3. 描述PLC的主要技术指标有、、、、和特殊功能模块六种。
(I/O总点数存储容量扫描速度内部寄存器编程语言与指令系统)4. PLC的输出形式主要有输出、输出和输出三种。
(继电器晶体管晶闸管)5. 说明下列指令意义。
MOV RSTORB LD(数据传送指令复位指令串联电路块的并联指令取指令)6、可编程序控制器采用微处理器作为中央处理单元，可以对进行控制，也可以对进行控制。
(逻辑量模拟量)7、PLC具有逻辑运算功能，能够描述继电器触点的和等各种连接。
(串联并联)8、PLC具有和功能，完成对模拟量的控制与调节。
(模数转换（A/D转换）数模转换（D/A转换）9、按结构形式分类，PLC可分为式和式两种。
(整体式模块式)10、模块是可编程序控制器系统的运算控制核心。
(CPU)11、是安装可编程控制器各类模板的机架，可根据实际需要选择。
(导轨)12、模板用于对PLC内部电路供电。
(电源)13、是用来将输入端不同电压或电流信号转换成微处理器所能接收的低电平信号。
(输入电压转换)14、输出电平转换是用来将控制的低电平信号转换为控制设备所需的电压或电流信号。
(微处理器)15、是在微处理器与I/O回路之间采用的防干扰措施。
(电气隔离)16、S7-300/S4-400可以通过接口组成PLC网络。
多点接口（MPI）17、MPI是的简称，MPI网采用的通信模式。
（多点接口全局数据（或GD））18、全局数据（GD）通信方式以分支网为基础，是为循环的传送少量数据而设计的。
（多点接口（MPI））19、通信方式以MPI分支网为基础，是为循环的传送少量数据而设计的。
（全局数据（或GD））20、可编程序控制器系统中，主站之间的通信方式为，主站与从站之间为，以及这两种方式的混合。
（令牌方式主从方式）21、PROFIBUS网络由、从站、等构成。
（主站网络部件）22、DCS是的简称，由单回路仪表控制系统发展起来。
（集散控制系统）二、简答题（每小题5分，共20分）1. 简述PLC的硬件结构和软件系统1.答：PLC采用了典型的计算机结构，硬件主要由微处理器（CPU）、存储器、采用扫描工作方式的I/O接口电路和电源等组成。
PLC的软件系统由系统程序和应用程序组成。
2. 什么叫扫描工作方式？什么叫扫描周期？它主要受哪些影响？2. 答：与其它计算机系统一样，PLC的CPU是采用分时操作的原理，每一时刻执行一个操作，随着时间的延伸一个动作接一个动作顺序地进行。
这种分时操作进程称为CPU对程序的扫描。
PLC的用户程序由若干条指令组成，指令在存储器中按序号顺序排列。
CPU从第一条指令开始，顺序逐条地执行用户程序，直到用户程序结束。
然后，返回第一条指令开始新的一轮扫描，这就是PLC的扫描工作方式。
除了执行用户程序之外，在每次扫描过程中还要完成输入、输出处理等工作。
扫描一次所用的时间称为扫描周期。
扫描周期的长短，首先与每条指令执行时间长短有关，其次与指令类型及包含指令条数的多少有关。
3. 可编程控制器梯形图编程规则的主要内容是什么？3. 答：梯形图程序编程的基本原则包括：（2）接点应画在水平线上，不要画在垂直线上。
（3）并联块串联时，应将接点多的支路放在梯形图的左方。
串联块并联时，应将接点多的并联支路放在梯形图的上方。
（4）不宜使用双线圈输出。
4. 为什么称PLC的内部继电器为软继电器？和硬件继电器相比，软继电器的触点在使用上有何特点？4. 答：PLC内部的继电器并不是实际的硬继电器，而是PLC内部的存储单元。
因此，称为“软继电器”，梯形图是由这些“软继电器”组成的梯形图控制线路图，它们并不是真正的物理连接，而是逻辑关系的连接，称为“软连接”。
当存储单元某位状态为1时，相当于某个继电器线圈得电；当该位状态为0时，相当于该继电器线圈断电。
软继电器的常开触点、常闭触点可以在程序中使用无数多次5、传统继电器接触器控制系统和可编程控制系统有何区别？答：传统继电器接触器控制系统为“硬接线”程序控制系统，通过修改控制器件和接线来改变控制功能；可编程控制系统为“软接线”程序控制系统，通过修改PLC程序并改动少量接线端子来改变控制功能。
6、简述可编程控制器的特点。
答：高可靠性，应用灵活，编程简单，但价格较高。
（详细解答也可）7、可编程控制器的性能指标有哪些？答：衡量PLC的性能指标分为硬件指标和软件指标。
硬件指标包括环境温度、湿度、抗干扰能力、使用环境和输入输出特性等；软件指标包括扫描速度、存储容量、指令功能和编程语言等。
8、可编程控制系统与工业控制计算机、集散控制系统的主要区别在哪些？答：工业控制计算机适用于要求快速、实时性强、模型复杂、计算工作量大的工业对象的控制；集散控制系统在模拟量处理和回路调节方面具有优势，主要侧重于回路调节功能；可编程控制系统在数字处理和顺序控制方面具有优势，主要侧重于开关量顺序控制，具有很高的可靠性和抗干扰性。
9、简述可编程控制器的基本结构及其各部分功能。
答：（1）导轨：安装PLC各类模块的机架；（2）电源模块：用于对PLC供电；（3）CPU模块：CPU模块为系统的运算控制核心，根据系统的程序要求接收并存储用户程序和数据、现场输入设备的状态和参数，诊断PLC内部电路工作状态和编程过程中的语法错误，完成用户程序规定的运算任务，更新有关标志位的状态和输出状态寄存器的状态，实现输出控制和数据通信等功能；（4）输入输出模板：连接CPU 模板与现场输入\输出元件或设备。
10、PLC配置电气隔离的作用是什么？答：电气隔离是在微处理器与I/O回路之间采用的防干扰措施。
11、西门子（SIEMENS）公司有哪些主要系列的PLC产品？可以采用哪几种编程语言？答：西门子（SIEMENS）公司主要的PLC产品有早期的S3系列、S5系列和当前的S7系列。
S7系列可采用的编程语言如下：（1）梯形图（LAD）；（2）语句表（STL）；（3）功能块图/逻辑功能图（FBD）；（4）标准控制语言（SCL）；（5）顺序控制（S7-Graph）；（6）连续功能图（CFC）。
12、集散控制系统和可编程控制系统有何区别？答：集散控制系统在模拟量处理和回路调节方面具有优势，主要侧重于回路调节功能；可编程控制系统在数字处理和顺序控制方面具有优势，主要侧重于开关量顺序控制。
13、工业控制计算机和可编程控制系统有何区别？答：工业控制计算机适用于要求快速、实时性强、模型复杂、计算工作量大的工业对象的控制；可编程控制系统具有很高的可靠性和抗干扰性。
14、在PLC控制系统设计中最为重要的原则是什么？三、请写出以下指令表对应的梯形图（每小题8分，共16分） 1 LD X000 OR Y001 ANI X003ANI Y002 OUT Y001 LD X002 OR Y002 ANI X003 ANI Y001 OUT Y002END1. 2. LD X000 OR X001 LD X002 AND X003 LDI X004 AND X005 ORB OR X006 ANB OR X003 OUT Y000ENDX000X003 Y002 Y001Y001Y001 Y002X002 X003 Y0022. 3.LD I0.1A I0.2 AN I0.3 = M0.0 LDN I0.1 O I0.2 O I0.3 A I0.4 NOT= M0.1X000 X001 X002 X003X004 X005X006X003Y000四、请写出以下梯形图对应的指令表（每小题10分，共20分）1.1 LDI X0AND X1LD X2ANI X3ORBAND X4LDI X5AND X7LD X6ANI M3ORBANBANI X10AND X11OUT T0K100AND TOOUT Y22．2. LD X000SET S20STL S20OUT Y000LD X001SET S21STL S21OUT Y002LD X002SET S22STL S22OUT Y003LD X003SET S26STL S26OUT Y006LD X004OUT S213．LDN M0.0A M0.1LDN M0.0= Q4.24。
LD M0.0AN I0.1= M0.3A T5= Q0.0AN M0.4= Q0.15.LD I0.3A C20ON I0.1A I0.2= Q2.1LDN I0.1A C20O I0.3AN I0.4= Q2.2五、计算题（共14分）1. 三菱电机FX2-40MR基本单元，其输入/输出点数为24/16，用户程序为1000步基本指令，PLC运行时不连接上位计算机等外设。
I/O 扫描速度为0.03ms/8点，用户程序的扫描速度取0.74μs/步，自诊断所需时间设为0.96ms，试计算一个扫描周期所需的时间为多少？1. 解：扫描I/O的时间：T1=0.03ms×40/8点=0.15ms扫描程序的时间：T2=0.74μs×1000步=0.74ms自诊断的时间：T3=0.96ms扫描周期：T=T1+T2+T3+T4=（0.15+0.74+0.96）ms=1.85ms六、分析题1、某控制系统选用CPU224，其中模拟量扩展模块以2字节递增的方式来分配地址。
请按表中介绍的模块连接形式，填写模块1和模块2.答案六、设计题1、一台三相异步电动机正反转控制的电路如下图（a）所示；PLC控制的接线如图（b）所示。
当按下正向启动按钮SB1，电动机正转；当按下反向启动按钮SB2，电动机反转；停机时按下停机按钮SB3。
过载是热继电器FR动作，电动机停止。
按照上述工作要求：（1）分配I/O通道；（2）选择plc，画出梯形图。
图（a）电动机正反转控制电路图（b）PLC控制接线图1、(1) 表电动机正反转控制电路I／O分配表(2) 选西门子S7-200的plc(也可以选其它型号plc)图电动机正反转控制电路的PLC控制程序2、两台电动机的关联控制：在某机械装置上装有两台电动机。
当按下正向起动按钮SB2，电动机一正转；当按下反向起动按钮SB3，电动机一反转；只有当电动机一运行时，并按下起动按钮SB4，电动机二才能运行，电动机二为单向运行；两台电动机有同一个按钮SB1控制停止。
按照上述工作要求：（1）分配I/O通道；（2）选择plc，画出梯形图。
2、（1SB1 I0.0 总停按钮，常闭触点SB2 I0.1 电动机一正转起动按钮，常开触点SB3 I0.2 电动机一反转起动按钮，常开触点SB4 I0.3 电动机二起动按钮，常开触点KM1 Q2.1 电动机一正转运行KM2 Q2.2 电动机一反转运行KM3 Q2.3 电动机二运行（2）选西门子S7-200的plc(也可以选其它型号plc)图电动机关联控制的PLC控制程序3、用接在输入端的光电开关SB1检测传送带上通过的产品，有产品通过时SB1为常开状态，如果在10s内没有产品通过，由输出电路发出报警信号，用外接的开关SB2解除报警信号。
