wbschartpro操作手册

WBS Chart Prowbschartpro.exe.manifest文件是用来转换软件为Xp界面的，直接复制到软件安装的路径就ok工作结构分解（WBS）是对项目范围的一种逐级分解的层次化结构编码。

依据美国项目管理协会的PMBOK，分解指把主要可交付成果分成较小的，便于管理的组成部分，直到可交付成果定义明晰到足以支持各项项目活动（规划、实施、控制和收尾）的制订。

在项目管理中，我们通常需要编制工作分解结构（WBS）图。

给大家推荐一个很好的工具，这就是美国CRITICALTOOLS公司开发的WBS CHART PRO软件。

WBS CHARTPRO软件是一个基于WINDOWS环境的项目管理应用软件，专门用于编制WBS图。

国内目前尚未有WBS CHARTPRO的中文版，但由于该软件编制的很好，没有英语基础的人也能很快学会使用。

这里，我将向大家介绍WBS CHARTPRO软件的使用，希望能通过这一软件的学习，推动WBS在项目管理领域的应用。

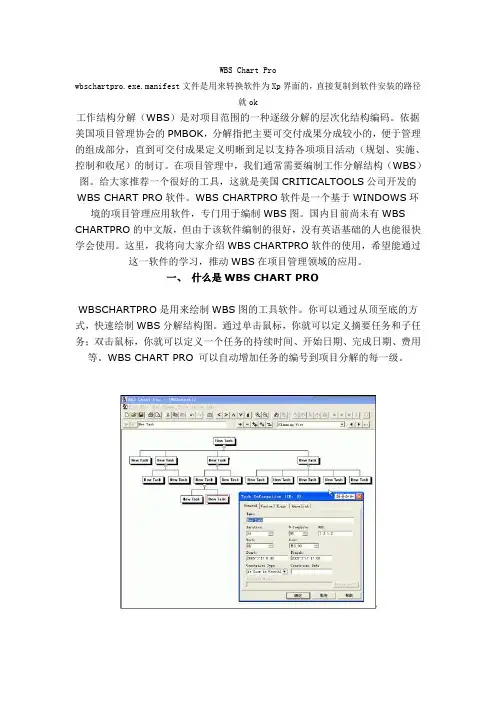

一、什么是WBS CHART PROWBSCHARTPRO是用来绘制WBS图的工具软件。

你可以通过从顶至底的方式，快速绘制WBS分解结构图。

通过单击鼠标，你就可以定义摘要任务和子任务；双击鼠标，你就可以定义一个任务的持续时间、开始日期、完成日期、费用等。

WBS CHART PRO 可以自动增加任务的编号到项目分解的每一级。

WBS图可以显示为各种颜色和形式，这对于我们搞项目管理的人员来说，尤其是对于我们编制完成了WBS图，并需要给领导汇报时，是很有意义的，它能给领导一种十分直观的概念，也便于领导对WBS图的修改。

WBS图可以单独保持和管理，也可以转移到微软的PROJECT软件里去，并在PROJECT里继续编制工作计划。

这是这一软件最大的价值。

当然，通过这一功能我们也可以把编制好的WBS图，通过PROJECT转化成P3软件。

这样，我们编制一个WBS图，就不仅仅是绘制了一个WBS，而是可以直接用来编制施工计划了。

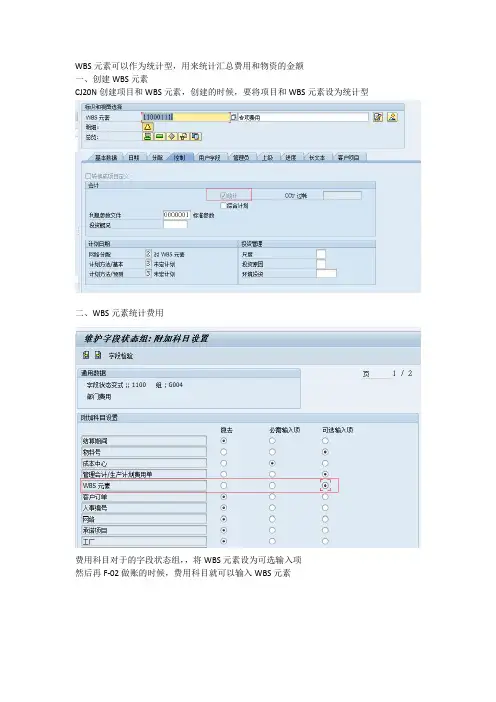

WBS元素可以作为统计型，用来统计汇总费用和物资的金额
一、创建WBS元素
CJ20N创建项目和WBS元素，创建的时候，要将项目和WBS元素设为统计型
二、WBS元素统计费用
费用科目对于的字段状态组，，将WBS元素设为可选输入项
然后再F-02做账的时候，费用科目就可以输入WBS元素
三、WBS元素统计物料采购
利用WBS元素统计采购的物料的金额
1、后台配置
SPRO--物料管理--采购--帐户分配--维护帐户分配类别
新建一个科目分配类别，特殊库存为Q，项目为必选
2、新建采购订单
新建订单，科目分配类别为Y，账户分配中输入WBS元素3、采购订单收货
采购订单收货，收货的时候，库存会作为项目库存
4、采购发票
采购发票，自动带出WBS元素，可以通过采购发票行项目查询项目采购明细
四、WBS元素统计固定资产
WBS元素统计资产和资产折旧
1、后台配置
SPRO--财务会计（新）--资产会计核算--总帐集成--附加帐户分配对象--有效科目分配目标激活WBS元素
SPRO--财务会计（新）--资产会计核算--总帐集成--附加帐户分配对象--详细说明科目分配目标的科目分配类型
2、资产主数据
AS01创建资产的时候，资产卡片上可以输入WBS元素
3、资产购置
f-02做资产凭证购置凭证的时候，可以输入WBS元素
4、资产折旧
AFAB做资产折旧的时候，也会将折旧记账到WBS元素。

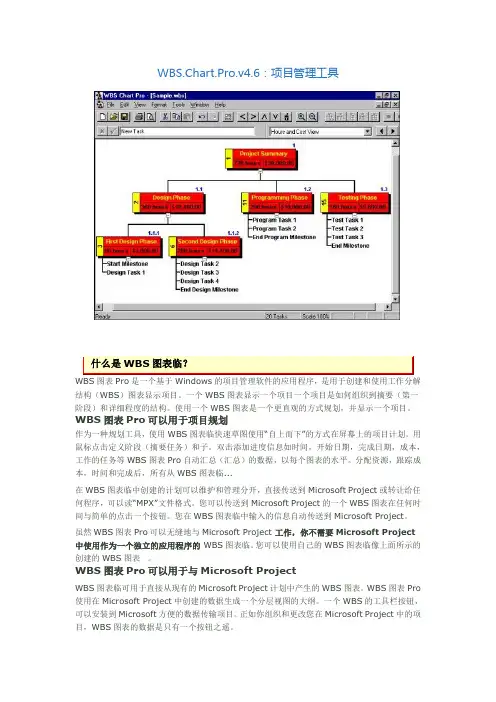

WBS.Chart.Pro.v4.6：项目管理工具WBS图表Pro是一个基于Windows的项目管理软件的应用程序，是用于创建和使用工作分解结构（WBS）图表显示项目。

一个WBS图表显示一个项目一个项目是如何组织到摘要（第一阶段）和详细程度的结构。

使用一个WBS图表是一个更直观的方式规划，并显示一个项目。

WBS图表Pro可以用于项目规划作为一种规划工具，使用WBS图表临快速草图使用“自上而下”的方式在屏幕上的项目计划。

用鼠标点击定义阶段（摘要任务）和子。

双击添加进度信息如时间，开始日期，完成日期，成本，工作的任务等WBS图表Pro自动汇总（汇总）的数据，以每个图表的水平。

分配资源，跟踪成本，时间和完成后，所有从WBS图表临...在WBS图表临中创建的计划可以维护和管理分开，直接传送到Microsoft Project或转让给任何程序，可以读“MPX”文件格式。

您可以传送到Microsoft Project的一个WBS图表在任何时间与简单的点击一个按钮。

您在WBS图表临中输入的信息自动传送到Microsoft Project。

虽然WBS图表Pro可以无缝地与Microsoft Project 工作，你不需要Microsoft Project中使用作为一个独立的应用程序的 WBS图表临。

您可以使用自己的WBS图表临像上面所示的创建的WBS图表。

WBS图表Pro可以用于与Microsoft ProjectWBS图表临可用于直接从现有的Microsoft Project计划中产生的WBS图表。

WBS图表Pro 使用在Microsoft Project中创建的数据生成一个分层视图的大纲。

一个WBS的工具栏按钮，可以安装到Microsoft方便的数据传输项目。

正如你组织和更改您在Microsoft Project中的项目，WBS图表的数据是只有一个按钮之遥。

与微软之间的项目和WBS图表临界面是完全无缝的和双向的。

工作结构分解（WBS）是对项目范围的一种逐级分解的层次化结构编码。

依据美国项目管理协会的PMBOK，分解指把主要可交付成果分成较小的，便于管理的组成部分，直到可交付成果定义明晰到足以支持各项项目活动（规划、实施、控制和收尾）的制订。

在项目管理中，我们通常需要编制工作分解结构（WBS）图。

给大家推荐一个很好的工具，这就是美国CRITICAL TOOLS公司开发的WBS CHART PRO软件。

WBS CHART PRO软件是一个基于WINDOWS 环境的项目管理应用软件，专门用于编制WBS图。

国内目前尚未有WBS CHART PRO的中文版，但由于该软件编制的很好，没有英语基础的人也能很快学会使用。

这里，我将向大家介绍WBS CHART PRO软件的使用，希望能通过这一软件的学习，推动WBS在项目管理领域的应用。

一、什么是WBS CHART PROWBS CHART PRO是用来绘制WBS图的工具软件。

你可以通过从顶至底的方式，快速绘制WBS分解结构图。

通过单击鼠标，你就可以定义摘要任务和子任务；双击鼠标，你就可以定义一个任务的持续时间、开始日期、完成日期、费用等。

WBS CHART PRO 可以自动增加任务的编号到项目分解的每一级。

WBS图可以显示为各种颜色和形式，这对于我们搞项目管理的人员来说，尤其是对于我们编制完成了WBS图，并需要给领导汇报时，是很有意义的，它能给领导一种十分直观的概念，也便于领导对WBS图的修改。

WBS图可以单独保持和管理，也可以转移到微软的PROJECT软件里去，并在PROJECT里继续编制工作计划。

这是这一软件最大的价值。

当然，通过这一功能我们也可以把编制好的WBS 图，通过PROJECT转化成P3软件。

这样，我们编制一个WBS图，就不仅仅是绘制了一个WBS，而是可以直接用来编制施工计划了。

二、WBS CHART PRO的系统需求安装一个WBS CHART PRO的系统需求如下：Windows 95, 98, NT, ME, 2000, XP16 MB RAM 以上的内存5 MB 自由磁盘空间可以在各种主流网络中运行。
