九年级物理下册.家庭电路知识归纳练习题新版教科版

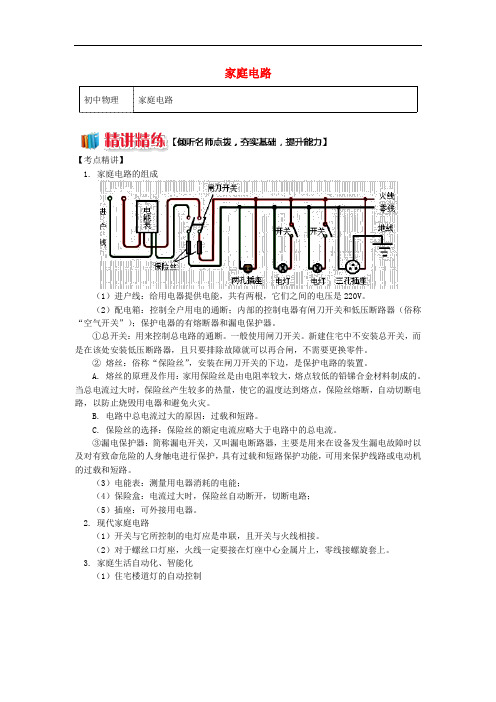

家庭电路【考点精讲】1. 家庭电路的组成（1）进户线：给用电器提供电能，共有两根，它们之间的电压是220V。

（2）配电箱：控制全户用电的通断；内部的控制电器有闸刀开关和低压断路器（俗称“空气开关”）；保护电器的有熔断器和漏电保护器。

①总开关：用来控制总电路的通断。

一般使用闸刀开关。

新建住宅中不安装总开关，而是在该处安装低压断路器，且只要排除故障就可以再合闸，不需要更换零件。

② 熔丝：俗称“保险丝”，安装在闸刀开关的下边，是保护电路的装置。

A. 熔丝的原理及作用：家用保险丝是由电阻率较大，熔点较低的铅锑合金材料制成的。

当总电流过大时，保险丝产生较多的热量，使它的温度达到熔点，保险丝熔断，自动切断电路，以防止烧毁用电器和避免火灾。

B. 电路中总电流过大的原因：过载和短路。

C. 保险丝的选择：保险丝的额定电流应略大于电路中的总电流。

③漏电保护器：简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路。

（3）电能表：测量用电器消耗的电能；（4）保险盒：电流过大时，保险丝自动断开，切断电路；（5）插座：可外接用电器。

2. 现代家庭电路（1）开关与它所控制的电灯应是串联，且开关与火线相接。

（2）对于螺丝口灯座，火线一定要接在灯座中心金属片上，零线接螺旋套上。

3. 家庭生活自动化、智能化（1）住宅楼道灯的自动控制①住宅楼道灯的自动控制多用光和声音共同控制开关，并配有延时装置，这种开关的光控传感元件多用光敏电阻或光电二极管，它们是将光信号转化为电信号来控制开关的。

声控传感元件多用于电话送话器，将声信号转化为电信号控制开关。

②住宅楼道灯的自动控制还有触摸式的，用手摸按钮后触发电路，灯亮，3~5分钟后灯灭。

③住宅楼道灯的自动控制还有红外感应式的，它是靠人体发出的红外线控制开关，只要有人在一定范围内，即可触发开关，灯亮，人离开此范围30秒后灯灭。

教科版九年级物理下册第九章家庭用电专题训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于家庭电路和安全用电，下列说法正确的是（）A．更换灯泡应先断开开关B．用湿布擦拭与电源连通的用电器C．试电笔是用来测试物体是带正电还是带负电的D．家庭电路中空气开关跳闸，一定是用电器总功率过大造成的2、触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。

为确保用电安全，下列做法正确的是（）A．高大建筑的顶端安装避雷针B．高压线下钓鱼C．更换打泡、搬动电器前可以不断开电源开关D．保险装置、插座、导线、家用电器达到使用寿命时不需更换3、随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A．电路中的用电器用电时间太长B．电路中的用电器的总功率过大C．电路中的用电器过多D．电路中的用电器的总电阻过大4、对下列各物理量的估测，明显不符合实际的是（）A．家用空调的功率约是1.5kWB．我国家庭电路的电压约为220VC．家中仅有电冰箱正常工作时，干路中的电流大约为5AD．普通家用微波炉的功率约为1000W5、家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸的是（）A．开关中的两个线头相碰B．插头和插座接触不良C．灯泡灯丝断了D．双孔插座中的两个线头相碰6、下列对一些生活现象的解释错误的是（）A．在夏天，打足气的自行车放在阳光下曝晒，车胎极易爆裂，原因是气体温度升高，分子无规则热运动加剧，气体压强增大B．在高铁站的站台上候车时，不能越过安全黄线，原因是流体流速越大的地方，压强越大C．大功率家用电器的电源线使用三脚插头，是因为其中稍长些的插脚把用电器的外壳与大地相连接，保证在使用时更安全。

9.2家庭电路一、单选题1.如图所示的家庭电路中，正常发光的两盏灯突然都熄灭。

小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（）A. 进户火线断了B. 插座发生短路了 C. 某盏灯丝烧断了 D. 进户零线断了2.关于家庭电路，下列说法正确的是（）A. 空气开关“跳闸”不一定是出现了短路B. 只有36V的电压对人体才安全C. 当发现有人触电时，用手把触电的人移开D. 工作的用电器越多，总电阻越大3.晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作．检查发现台灯的灯丝完好，用测电笔检测火线、零线时，氖管都不发光，检查门外的空气开关也没跳闸，询问邻居家中仍通电．你认为故障原因是（）A. 进户线火线断开B. 进户线零线断开 C. 台灯短路 D. 用电器总功率过大4.小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是（）A. 台灯插头处出现了短路 B. 台灯灯泡处出现了短路C. 台灯开关的两接线碰线 D. 插座处出现了短路5.下列操作正确的是A. B.C. D.6.下面列出白炽灯不亮的常见故障与对应的检修方法，其中错误的是（）A. 灯头接线松动﹣﹣检查加固 B. 灯泡的灯丝断了﹣﹣换新灯泡C. 灯头内的电线断了﹣﹣换新线并接好D. 连接灯泡的两条导线短路﹣﹣换新灯泡7.小明把台灯插头插入插座，当他闭合台灯开关时．室内其他电灯全部熄灭．检查发现保险丝熔断．造成这一故障的原因可能是（）A. 灯座短路B. 插座短路 C. 插头短路 D. 开关短路8.我校某办公室总共有60W的电灯4盏，40W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适（）A. 3AB. 1.1AC. 1.4AD. 1.8A二、多选题9.下列说法正确的是（）A. 家庭电路中保险丝熔断，一定是发生了短路B. 家庭电路中保险丝不能用铜丝代替C. 在相同时间内，额定功率越大的用电器，电流通过它所做的功就越多D. 白炽灯泡越亮，说明它的实际功率越大10.在图中，测电笔正确的使用方法是（）A. B.C.D.三、填空题11.为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1如图甲所示，然后断开家里的其他开关，只闭合S，若发光较暗，说明该支路________；若发现L1正常发光，说明该支路________。

2019-2020学年教科版九年级物理下册第9章家庭用电单元测试题一．选择题（共8小题，每小题2分，共16分）1．下列家用电器中，不是利用电流热效应原理来工作的是（ ）A．电熨斗B．微波炉C．电饭锅D．电烤箱2．在如图所示的照明电路中，连接正确的是（ ）A．B．C．D．3．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。

下列做法符合安全用电要求的是（ ）A．家中多个大功率用电器可以在同一插线板上同时使用B．保险装置、插座、导线等达到使用寿命应及时更换C．使用试电笔时，手不要接触笔尾金属体，以免触电D．家用电器起火时，应立即用水扑灭4．某家用电器正常工作时，每分钟消耗的电能约6×104J，则这个用电器可能是（ ）A．微波炉B．白炽灯C．电视机D．电子钟表5．下列有关家用电器的物理知识，说法正确的是（ ）A．看电视时，用放大镜观察荧光屏，就能看到屏上红、黄、蓝的光点B．电冰箱的门打开后，室内温度会不断降低C．电风扇工作时利用了电磁感应的原理D．电饭锅煮饭时电能转化为内能6．下图所示的四个家庭电路，符合家庭电路连接要求的是（ ）A．B．．．．下列有关家庭电路的说法正确的是（ ）．电能表用来测量用户消耗的电能．家庭电路的电压对于人体是安全的．测电笔可以辨别零线与地线．家庭电路中的插座应与照明灯串联二．填空题（共8小题，每空2分，共40分）．如图所示的三线插头是家庭电路中 （选填“有金属外壳”或“大功率”）的用电器使用的，将三线插头插在三孔插座上时，除了将用电器的用电部分接入电路以外，还将用电器的金属外壳与　连接。

．小明同学想在家里安装一盘照明灯，如下图甲所示的是他设计的电路，图中虚线框1和2应连入．一盏白炽灯标有“220V 100W”的字样，正常工作时，每秒钟产生8J的光能，则白炽灯的发光效率约为 。

而一盏“220V 36W”节能灯，正常工作时，每秒钟产生10J的光能，则节能灯的发光效率约为 。

教科版九年级下册物理9.2 家庭电路一、单选题（共8题；共16分）1.在家庭电路中，如图5所示的电灯、开关和插座的连线正确的是（）A. A处B. B处C. C处D. D处2.图中有关家庭电路的连接完全正确的是（）A. B. C. D.3.如图是家庭电路的一部分，则（）A. 元件“1”是电能表，“2”是保险丝，“3”是闸刀开关B. 元件“1”“2”“3”正确的连接顺序为“2”“1”“3”C. 图中接错的元件是“4”和“5”D. 图中电路元件连接完全正确4.家庭电路中有时会出现这样的现象：原来各用电器都正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，其原因可能是（）A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸5.如图所示的家庭电路中，有两个器件连接错误，它们是（）A. 带开关的灯泡和三线插座B. 带开关的灯泡和带熔丝的二线插座C. 闸刀开关和带开关的灯泡D. 闸刀开关和三线插座6.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替7.某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断。

其原因是（）A. 灯座短路B. 灯座断路C. 灯丝断路D. 灯泡的接头短路8.下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰。

其中可能引起保险丝熔断的是（）A. ①②③B. ①②C. ①③D. ②③二、填空题（共3题；共5分）9.现在许多宾馆都利用房卡取电，如图所示。

第2节家庭电路精选练习一、夯实基础1.（2019年新疆）.家庭电路中，空气开关发生跳闸的原因是（）A. 电流过大B. 电流过小C. 电功率过小D. 电压过低【答案】A【解析】电流过大会造成空气开关跳闸，故A正确，B错误；家庭电路的电压是220V，电功率过小，根据P=UI可知通过电路的电流较小，不会造成空气开关跳闸，故C错误；电路电阻不变时，电压太低，根据欧姆定律I=UR可知电路中电流太小，不会使空气开关跳闸，故D错误2.(2019 四川凉山州)安全教育已越来越引起学校和社会各界的高度重视。

某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应答“错”的是（）A．保险丝熔断后，不能使用铜丝代替B．控制电灯的开关必须接在火线上C．洗衣机插入三孔插座后，电灯和洗衣机是串联D．洗衣机使用三孔插座的目的是使其金属外壳接地【答案】C【解析】A．熔丝熔断后千万不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用，故A正确；B．家庭电路中开关控制用电器时，开关要接在用电器和火线之间，在断开开关，切断火线，操作时不容易发生触电事故，故B正确；C．洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响。

故C错误；D．洗衣机接入三孔插座能使洗衣机金属外壳接地，防止金属外壳的用电器漏电发生触电事故，故D正确。

3.（2019湖南岳阳市）下列做法符合安全用电要求的是（）。

A．开关接在用电器和零线之间B．用正在充电的手机玩游戏C．电冰箱的金属外壳未接地D．切断电源后，再进行电路维修【答案】【解析】A、开关应安装在电灯和火线之间，故A错误； B、若用正在充电的手机玩游戏，容易发生手机电池爆炸事故，故B错误； C、电冰箱的金属外壳应接地，这样可防止因电器漏电而触电，故C错误； D、进行家电维修时，必须先切断电源，再进行维修，不会造成触电事故，故D正确；故选：D。

家庭用电知识要点及训练【知识要点】一、家庭电路每个家庭里都有许多电灯和家用电器，这些用电器的电路是如何分布的呢？左图是某家庭的电路，右图是它的电路图。

家庭电路的组成：、、、、、、等。

1. 进户线：连接户外供电电路的电线，通常有两根，一根是，一根是。

二者之间的电压是。

不与外边进户线相接，而是连接在住宅楼埋入大地的接地导体上。

2. 电能表：是测量的仪表，或者说用来的测量用户在某一段时间内消耗电能多少的仪表。

装在家庭电路的上，外面供电线路接上家庭后，就首先接到电能表上。

电能表读数电能表铭牌上数字的意义：220V，10A（20A）50HZ3000r/KWh3. 闸刀开关：起到的作用，以便检测电路，更换设备。

4. 熔断器（内有保险丝）：（1）保险丝的作用：（2）保险丝的材料：由电阻率、熔点的制成。

（3）保险丝的选择：应使保险丝的额定电流电路中最大正常工作电流。

（4）更换保险丝时，换成更粗的保险线。

铜丝、铁丝的熔点较高，所以用铜丝或铁丝代替保险丝，否则当电路中电流过大时，保险丝不能及时熔断，起不到保护电路和作用。

（5）保险丝应与所保护的电路且接在用电器的端。

5. 断路器：（1）作用：当电流达到额定值的一定倍数（例如1.2-3.5倍）时可以在几分钟或几秒钟内，从而引起的防护作用．（2）连接：断路器一般联在线上（3）工作原理：如图所示6. 开关：可以控制各支路的通断，必须把用电器的开关接在线上，且应将开关与其控制的用电器联。

开关种类：、、7. 用电器：直接使用电能工作的器件，工作时将能转化为能，如电灯工作时将电能转化为，电动机将电能转化为。

在家庭电路中，用电器与用电器之间是联。

灯座：安装。

灯座有卡口和螺丝口两种。

螺丝口灯座的螺旋套应接在线上，灯座顶端的弹簧片应接在线上。

白炽灯泡：火炽电灯是利用电流的效应工作的，灯丝是由电阻率，熔2000C左右。

点的制成的。

当电流通过它时，灯丝的温度可达到8. 插座：可给移动的用电器供电，插座也应联在电路中，插座又可分为两孔插座和三孔插座。

教科版九年级物理下册第九章家庭用电综合练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于家庭电路，下列说法正确的是（）A．洗衣机、电冰箱等带金属外壳的用电器要用三孔插座B．电能表测量的是家用电器的总功率C．进户线后，依次安装的是总开关、电能表、保险丝等D．空气开关自动断开，一定是某处出现了短路2、如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（）A．保险盒接法错误，保险盒应该安装在火线上B．二孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上3、每年3月最后一周的星期一为全国中小学生“安全教育日”。
