交通灯控制逻辑电路设计毕业资料

数字逻辑设计及应用课程设计交通灯控制——时序逻辑电路课程设计题目一、设计要求电路用途：用于十字路口交通灯自动控制功能描述：以4个红色指示灯、4个绿色指示灯和4个黄色指示灯模拟路口的东、南、西、北4个方向的红、绿、黄交通灯。

控制这些指示灯，使它们按下列规律亮和灭。

1）初始状态为4个方向的红灯全亮，时间1S；2）东、西方向绿灯亮，南、北方向红灯亮。

东、西方向通车，时间8S；3）东、西方向黄灯闪烁，南、北方向红灯亮，时间2S；4）东、西方向红灯亮，南、北方向绿灯亮，南、北方向通车，时间8S；5）东、西方向红灯亮，南、北方向黄灯闪烁，时间2S；6）返回2），继续运行；设计要求：画出设计流程图；完成逻辑电路图；对电路功能进行说明；指出可改进之处。

核心提示：系统的时钟2Hz已经由其它电路产生；黄灯闪烁可通过连续亮0.5s和灭0.5s实现；需对2Hz时钟进行分频获得1s，2s和8s 信号；状态机有六个输出变量，分别控制东西、南北方向的红、绿、黄灯的亮灭。

二、设计设计流程：画状态表→选择要使用的模块→构建特殊时钟→连接电路图→功能说明→可改进之处。

1）画状态表状态东西方向南北方向时间红绿黄红绿黄1 1 0 0 1 0 0 1s2 0 1 0 1 0 0 8s3 0 0 1 1 0 0 2s4 1 0 0 0 1 0 8s5 1 0 0 0 0 1 2s6 返回状态2其中，黄灯的“1”意为闪烁。

黄灯闪烁的实现可由1 和系统的时钟2Hz 进行与运算从而实现闪烁能；0 和系统的时钟2Hz进行与运算依然为0，表示为灭。

2）选择要使用的模块红灯的实现：东西方向的红灯亮灭规律序列为0011,南北方向的红灯亮灭规律序列为1100，于是红灯的亮灭可通过0011的移位来实现，用74x169. 黄灯、绿灯的实现：东西方向的绿灯亮灭规律序列为1000，黄灯为0100；南北方向的绿灯亮灭规律序列为0010，黄灯为0001.这四个灯的亮灭可用1000移位来实现，用74x169.74x157:实现状态1与其他状态的转换。

数电课程设计简易交通灯控制逻辑电路数电课程设计简易交通灯控制逻辑电路交通灯是在公路交通中起到非常重要作用的设施之一，控制着交通的流动，保证了交通的安全顺畅。

而现代交通灯的实现和控制依赖于计算机技术，而其中的控制逻辑电路就是数电课程设计中可以涉及到的内容。

在本篇文章中，我们将会详细地介绍设计简易交通灯控制逻辑电路。

一、设计思路首先，我们需要了解交通灯的基本控制逻辑：红灯亮时，车辆和行人要停止前进；黄灯亮时，表示灯将要变为绿灯，车辆和行人要注意；绿灯亮时，车辆和行人可以前进。

基于这样的控制逻辑，在数电课中我们可以使用基本的逻辑门电路以及时序电路来实现交通灯的控制。

具体而言，我们可以使用以下电路元件：1. 555 定时器2. 开关3. 七段数码管4. LED 灯5. 逻辑门我们使用555 定时器实现时序控制，通过开关控制电路的启动和停止。

当电路启动时，第一组LED 灯亮起，表示绿灯，车辆和行人可以通行；在绿灯亮起后一段时间后，第二组LED 灯亮起，表示黄灯，此时车辆和行人应注意并减速。

最后，当黄灯持续一段时间后，第三组LED 灯亮起，表示红灯，此时车辆和行人应停止前进。

在逻辑电路设计方面，我们使用74LS08 门电路，构建逻辑电路。

使用开关控制定时器和LED 灯的工作，通过逻辑电路控制LED 灯的亮灭，从而实现交通灯的控制。

二、电路设计1. 定时器电路我们使用555 定时器构建定时器电路，该电路的具体实现如下：其中，R1、R2、C1 分别控制定时器的电路，R3 控制LED 灯的电流，R4 是保护电路。

在此基础上，我们可以控制定时器的启动和停止，从而控制交通灯的控制。

2. 逻辑电路我们使用74LS08 门电路构建逻辑电路，其中包括了与门、非门、或门等基本电路。

我们可以使用这些基本电路组成复杂的逻辑运算。

3. LED 灯我们使用LED 灯作为交通灯的信号灯，对应着绿灯、黄灯和红灯。

对于LED 灯的电路连接，我们可以通过实验发现，使用三极管可以有效地控制LED 灯的亮灭。

毕业设计基于PLC的智能交通灯的设计随着科技的快速发展，智能化已经成为了交通系统的重要发展方向。

在城市交通管理中，智能交通灯控制系统发挥着至关重要的作用。

本文将介绍一种基于PLC（可编程逻辑控制器）的智能交通灯设计，旨在提高交通效率，确保交通安全，并改善交通环境。

一、设计背景与目的城市交通问题一直是困扰人们的难题，高峰期的拥堵和交通事故频发等问题给人们的生活带来了诸多不便。

传统的交通灯控制系统已无法满足现代交通的需求，因此需要一种更加智能化、高效的交通灯控制系统来解决这些问题。

本设计的目的是通过PLC技术，实现交通灯的智能化控制，提高道路通行效率，减少拥堵和交通事故的发生。

二、设计方案1、系统架构本设计采用PLC作为核心控制器，通过传感器采集道路交通信息，如车流量、车速、车道占有率等，根据采集到的信息对交通灯进行智能控制。

同时，系统还包括人机界面（HMI），以便工作人员对系统进行监控和调试。

2、硬件选型PLC选用具有强大计算能力和稳定性的西门子S7-1200系列，该系列PLC具有丰富的IO接口和通信端口，适合用于本设计的控制需求。

传感器选用海康威视的车流量检测器，能够实时监测道路车流量，为PLC提供控制依据。

HMI选用昆仑通态的触摸屏，能够直观地展示系统运行状态和交通信息。

3、软件设计软件部分包括PLC程序和HMI界面设计。

PLC程序主要实现道路交通信息的采集、处理和交通灯的控制逻辑。

HMI界面设计则要实现系统状态的监控、交通信息的展示和人工干预等功能。

软件设计采用模块化的思路，便于后续的维护和升级。

三、功能特点本设计的智能交通灯具有以下功能特点：1、实时监测：通过传感器实时监测道路车流量、车速和车道占有率等信息，为PLC提供控制依据。

2、智能控制：根据监测到的交通信息，PLC能够实现交通灯的智能控制，包括绿灯时间的动态调整、红灯时间的优化分配等，以提高道路通行效率。

3、安全保障：通过实时监测车流量和车速等信息，系统能够及时发现交通事故的风险，并采取相应的控制策略，保障交通安全。

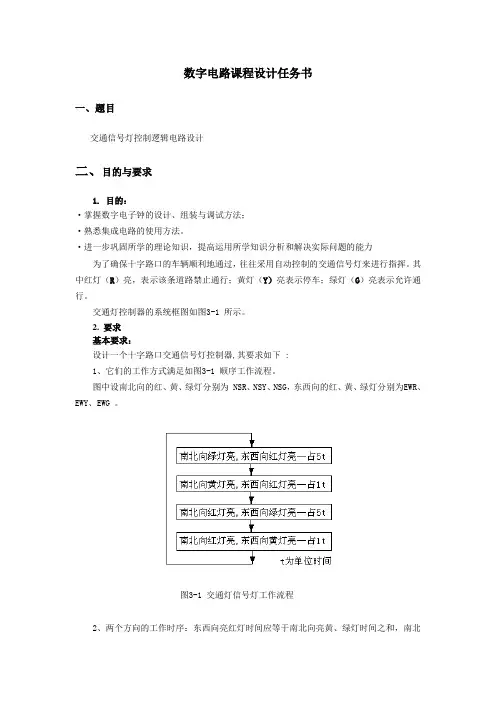

数字电路课程设计任务书一、题目交通信号灯控制逻辑电路设计二、目的与要求1. 目的：·掌握数字电子钟的设计、组装与调试方法；·熟悉集成电路的使用方法。

·进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力为了确保十字路口的车辆顺利地通过，往往采用自动控制的交通信号灯来进行指挥。

其中红灯（R）亮，表示该条道路禁止通行；黄灯（Y）亮表示停车；绿灯（G）亮表示允许通行。

交通灯控制器的系统框图如图3-1所示。

2. 要求基本要求：设计一个十字路口交通信号灯控制器,其要求如下 :1、它们的工作方式满足如图3-1 顺序工作流程。

图中设南北向的红、黄、绿灯分别为 NSR、NSY、NSG，东西向的红、黄、绿灯分别为EWR、EWY、EWG 。

图3-1 交通灯信号灯工作流程2、两个方向的工作时序：东西向亮红灯时间应等于南北向亮黄、绿灯时间之和，南北向亮红灯时间应等于东西向亮黄、绿灯时间之和。

时序工作流程图见图3-3所示。

图3-2 时序图图3-2中，假设每个单位时间为4s，则南北、东西向绿、黄、红灯亮时间分别28，4，32s，一次循环为64s。

其中红灯亮的时间为绿灯、黄灯亮的时间之和，黄灯是间歇闪耀。

3、十字路口要有数字显示，作为时间提示，以便人们更直观地把握时间。

具体为：当某方向绿灯亮时，置显示器为某值,然后以每秒减 1 计数方式工作，直至减到数为“0”，十字路口红、绿灯交换，一次工作循环结束,再进入下一步某方向的工作循环。

例如：当南北向从红灯转换成绿灯时，置南北向数字显示为“32”，并使数显计数器开始减“1”计数，当减到绿灯灭而黄灯亮(闪耀)时，数显的值应为4，当减到“0”时，此时黄灯灭，而南北向的红灯亮；同时，使得东西向的绿灯亮，并置东西向的数显为“32”。

3.创新要求在基本要求达到后，可进行创新设计。

三、主要内容及实现的功能为了确保十字路口的车辆顺利地通过，往往采用自动控制的交通信号灯来进行指挥。
