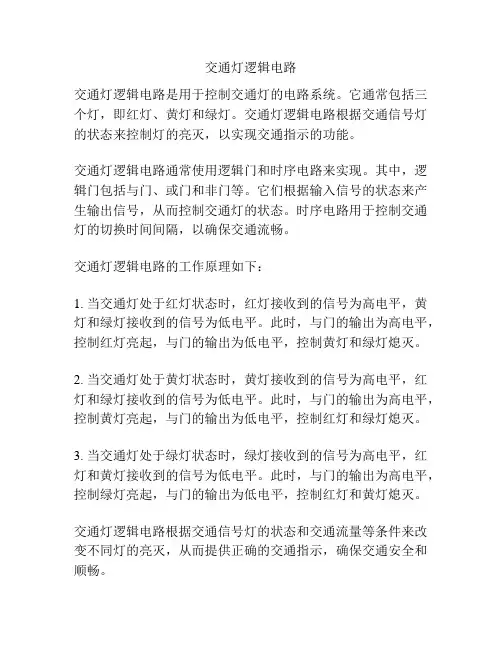

交通灯逻辑电路
交通灯逻辑电路是用于控制交通灯的电路系统。
它通常包括三个灯，即红灯、黄灯和绿灯。
交通灯逻辑电路根据交通信号灯的状态来控制灯的亮灭，以实现交通指示的功能。
交通灯逻辑电路通常使用逻辑门和时序电路来实现。
其中，逻辑门包括与门、或门和非门等。
它们根据输入信号的状态来产生输出信号，从而控制交通灯的状态。
时序电路用于控制交通灯的切换时间间隔，以确保交通流畅。
交通灯逻辑电路的工作原理如下：
1. 当交通灯处于红灯状态时，红灯接收到的信号为高电平，黄灯和绿灯接收到的信号为低电平。
此时，与门的输出为高电平，控制红灯亮起，与门的输出为低电平，控制黄灯和绿灯熄灭。
2. 当交通灯处于黄灯状态时，黄灯接收到的信号为高电平，红灯和绿灯接收到的信号为低电平。
此时，与门的输出为高电平，控制黄灯亮起，与门的输出为低电平，控制红灯和绿灯熄灭。
3. 当交通灯处于绿灯状态时，绿灯接收到的信号为高电平，红灯和黄灯接收到的信号为低电平。
此时，与门的输出为高电平，控制绿灯亮起，与门的输出为低电平，控制红灯和黄灯熄灭。
交通灯逻辑电路根据交通信号灯的状态和交通流量等条件来改变不同灯的亮灭，从而提供正确的交通指示，确保交通安全和顺畅。
交通灯控制逻辑电路设计
07电信2班王伟鸿210791067
一﹑简述
为了确保十字路口的车辆顺利﹑畅通地通过，往往都采用自动控制的交通信号灯来进行指挥，其中红灯（R）亮，表示该条道路禁止通行，黄灯（Y）亮表示停车；绿灯（G）亮表示允许通行。
交通灯控制器的系统框图如图1所示。
图1 交通灯控制器的系统框图
二﹑设计任务和要求
设计一个十字路口交通信号灯控制器，其要求如下：
1.满足如图2顺序工作流程。
南北向绿灯亮，东西向红灯亮占10S
南北向黄灯亮，东西向红灯亮占2S
南北向红灯亮，东西向绿灯亮占10S
南北向红灯亮，东西向黄灯亮占2S
图2交通灯顺序工作流程图(t为单位时间)
图中设南北方向的红﹑黄﹑绿灯分别为NSR﹑NSY﹑NSG东西方向的红﹑黄﹑绿灯分别为EWR﹑EWY﹑EWG。
它们的工作方式，有些必须是并行进行的，即南北方向绿灯亮，东西方向红灯亮；南北方向黄灯亮，东西方向红灯亮；南北方向红灯亮，东西方向绿灯亮；南北方向红灯亮，东西方向黄灯亮。
2.应满足两个方向的工作时序：即东西方向亮红灯时间应等于南北方向亮黄﹑绿灯时间之和，南北方向亮红灯时间应等于东西方向亮黄﹑绿灯时间之和。
时序工作流程图见图3所示。
图3 时序工作流程图
图3中，假设每个单位时间为2秒，则南北﹑东西方向绿﹑黄﹑红灯亮时间分别为10秒﹑2秒﹑12秒，一次循环为24秒。
其中红灯亮的时间为绿灯﹑黄灯亮的时间之和，黄灯是间歇闪耀。
3.十字路口要有数字显示，作为时间提示，以便人们更直观地把握时间。
具体为：当某方向绿灯亮时，置显示器为某值，然后以每秒减1计数方式工作，直至减到数为“0”，十字路口红﹑绿灯交换，一次工作循环结束，而进入下一步某方向的工作循环。
例如：当南北方向从红灯换成绿灯时，置南北方向数字显示为12，并使数显计数器开始减“1”计数，当减到绿灯灭而黄灯亮（闪耀）时，数显的值应为2，当减到“0”时，此时黄灯灭，而南北方向的红灯亮；同时，使得东西方向的绿灯亮，并置东西方向的数显为12。
4.可以手动调整和自动控制，夜间为黄灯闪耀。
5.在完成上述任务后，可以对电路进行以下几方面的电路改进或扩展。
（1）设某一方向（如南北）为十字路口主干道，另一方向（如东西）为次干道；主干道由于车辆多﹑行人多，而次干道的车辆﹑行人少，所以主干道绿灯亮的时间，可选定为次干道绿灯亮的时间的2倍或3倍。
（2）用LED发光二极管模拟汽车行驶电路。
当某一方向绿灯亮时，这一方向的发光二极管接通，并一个一个向前移动，表示汽车在行驶；当遇到黄灯亮时，移位发光二极管就停止，而过了十字路口的移位发光二极管继续向前移动；红灯亮时，则另一方向转为绿灯亮，那么，这一方向的LED发光二极管就开始移位（表示这一方向的车辆行驶）。
三﹑可选用器材：
系列数字电子技术实验系统
2.直流稳压电源
3.交通信号灯及汽车模拟装置
4.集成电路：74LS74，74LS164，74LS168，74LS248及门电路
5.显示：LC5011—11，发光二极管
6.电阻
7.开关
8.555定时器
四﹑设计方案
根据设计任务和要求，参考交通灯控制器电路的逻辑电路主要框图2.1。
1.秒脉冲和分频器
因十字路口每个方向绿﹑黄﹑红灯所亮时间比例分别为5：1：6，所以，若选4秒为一单位时间，则计数器每4秒输出一个脉冲。
2.交通灯控制器
由波形图可知，计数器每次工作循环周期为12，所以可以选用12进制计数器。
计数器可以用单触发器组成，也可以用中规模集成计数器。
这里我们选用中规模74LS164八位移位寄存器组成扭环形12进制计数器。
扭环形计数器的状态如表2.1所示。
根据状态表，我们不难列出东西方向和南北方向绿﹑黄﹑红灯的逻辑表达式：
T
计数器输出南北方向东西方向
Q0 Q1 Q2 Q3 Q4 Q5 NSG NSY NSR ENG EWY EWR
0 1 2 3 4 5 6 7 0 0 0 0 0 0
1 0 0 0 0 0
1 1 0 0 0 0
1 1 1 0 0 0
1 1 1 1 0 0
1 1 1 1 1 0
1 1 1 1 1 1
0 1 1 1 1 1
1 0 0
1 0 0
1 0 0
1 0 0
1 0 0
0 0
0 0 1
0 0 1
0 0 1
0 0 1
0 0 1
0 0 1
0 0 1
0 0 1
1 0 0
1 0 0
8 9
10
11 0 0 1 1 1 1
0 0 0 1 1 1
0 0 0 0 1 1
0 0 0 0 0 1
0 0 1
0 0 1
0 0 1
0 0 1
1 0 0
1 0 0
1 0 0
0 0
东西方向绿：EWG=Q4·Q5
黄：EWY=Q4·Q5（EWY’=EWY·CP1）
红：EWR= Q5
南北方向绿：NSG=Q4·Q5
黄：NSY=Q4·Q5（NSY’=NSY·CP1）
红：NSR=Q5
由于黄灯要求闪耀几次，所以用顶时标1s和EWY或NSY黄灯信号相“与”即可。
3.显示控制部分
显示控制部分，实际是一个定时控制电路。
当绿灯亮时，使减法计数器开始工作（用对面的红灯信号控制），每来一个秒脉冲，使计数器减1，直到计数器为“0”而停止。
译码显示可用74LS248 BCD码七段译码器，显示器采用LC5011—11共阴极LED显示器，计数器采用可预置加﹑减法计数器，如74LS168﹑74LS193等。
4.手动/自动控制，夜间控制
这可用一选择开关进行。
置开关在手动位置，输入单次脉冲，可使用交通灯处在某一位置上，开关在自动位置时，则交通信号灯按自动循环工作方式运行。
夜间时，将夜间开关接通，黄灯闪亮。
5.汽车模拟运行控制
用移位寄存器组成汽车模拟控制系统，即当某一方向绿灯亮时，则绿灯亮“G”信号，使该路方向的移位通路打开，而当黄﹑红灯亮时，则使该方向的移位停止。
如图2.4所示，为南北方向汽车模拟控制电路。
五﹑电路图
根据设计任务和要求，交通信号灯控制器电路，如图5所示。
图5 交通信号灯控制器电路
六﹑参考电路简要说明
1.单次手动及脉冲电路
单次脉冲是由二个与非门组成的RS触发器产生的，当按下K1时，有一个脉冲输出使74LS164移位计数，实现手动控制。
K2在自动位置时，由秒脉冲电路经分频后（4分频）输入给74LS164，这样，74LS164为每4秒向前移一位（计数一次）。
秒脉冲电路可用晶振或RC振荡电路构成。
2.控制器部分
他由74LS164组成扭环形计数器，然后经译码后，输出十字路口南北﹑东西二个方向的控制型号。
其中黄灯信号须满足闪耀，并在夜间时，使黄灯闪亮，而绿﹑红灯灭。
3.数字显示部分
当南北方向绿灯亮，而东西方向红灯亮时，使南北方向的74LS168以减法计数器方式工作，从数字“24”开始往下减，当减到“0”时，南北方向绿灯灭，红灯亮，而东西方向红灯灭，绿灯亮。
由于东西方向红灯信号（EWR=0），使与门关断，减法计数器工作结束，而南北方向红灯亮，使另一方向——东西方向减法计数器开始工作。
在减法计数器开始之前，由黄灯亮信号使减法计数器先置入数据，图中接入U/D和LD 的信号就是由黄灯亮（为高电平）时，置入数据。
黄灯灭（Y=0），而红灯亮（R=1）开始减计数。
4.汽车模拟控制电路
这一部分电路参考图6。
当黄灯（Y）或红灯（R）亮时，RI这端为高（H）电平，在CP 移位脉冲作用下，而向前移位，高电平“H”从QH一直移到QA（图中74LD164—1）由于绿灯在红灯和黄灯为高电平时，它为低电平，所以74LS164—1QA的信号就不能送到74LS164—2移位寄存器的RI端。
这样，就模拟了当黄﹑红灯亮时汽车停止的功能。
而当绿灯亮，黄﹑红灯灭（G=1，R=0，Y=0）时，74LS164—1﹑74LS164—2都能在CP移位脉冲作用下向前移位。
这就意味着，绿灯亮时汽车向前运行这一功能。
图6 控制电路
实验小结：
做完这次实验我有许多的感触，实验过程中我意识到了自己知识的缺陷，不扎实，还有就是做实验时候专注程度还不是很够，特别是在连线的时候，一不留神就会出错，实验过程中遇到了些问题，实验过后我意识到遇到问题要耐心，有毅力，冷静沉着的思考，才会发现问题的根源以及找到解决的途径。
一级一级的连接，一级一级的检查，在各级都没有错的情况下再将其连起来，确保实验电路的正确性。
经过本次实验我收获了许多亦意识到自身的不足，我们需要更加的努力学习，来充实我们自己。
