水平带式真空过滤机

真空带式过滤机原理介绍真空带式过滤机是一种常用的固液分离设备，广泛应用于矿山、冶金、化工等行业。

它通过运用真空吸力和带式过滤介质，将悬浮于液体中的固体颗粒分离出来，实现固液分离的目的。

本文将详细介绍真空带式过滤机的原理和工作过程。

工作原理真空带式过滤机是通过负压的作用，将固体颗粒从液体中分离出来。

其主要组成部分包括真空系统、带式过滤介质、渣料收集系统和水平传送装置。

1.真空系统：真空系统是真空带式过滤机的核心部分，它提供必要的负压力。

真空系统通常由真空泵、真空管路和真空仪表组成。

真空泵通过排气管将空气抽出，形成负压环境。

2.带式过滤介质：带式过滤介质是真空带式过滤机的重要组成部分，由悬浮于液体中的固体颗粒构成。

带式过滤介质通常采用聚酯纤维或聚丙烯纤维制成，具有良好的抗腐蚀性和耐磨性。

3.渣料收集系统：渣料收集系统用于收集从带式过滤介质上排出的固体渣料。

它通常由渣料收集槽、渣料输送装置和渣料储存设备组成。

4.水平传送装置：水平传送装置用于将带式过滤介质从进料口传送到出料口。

它通常由卷筒、托辊、传动装置和张紧装置组成。

工作过程真空带式过滤机的工作过程主要分为进料、过滤、清洗和排渣四个步骤。

1. 进料进料是真空带式过滤机的第一步，液体含固量的混合物通过进料管道进入设备。

进料管道通常与真空带式过滤机的进料箱相连接，进料箱是真空带式过滤机的一个重要部分，它能够保证进料均匀地分布在带式过滤介质上。

2. 过滤过滤是真空带式过滤机的核心步骤，固液混合物在带式过滤介质上形成一层固体颗粒，液体通过过滤介质的孔隙流过，被抽出。

带式过滤介质在传送装置的作用下，由进料口逐渐传送到出料口，过程中固体颗粒逐渐形成一层固体渣料。

3. 清洗清洗是真空带式过滤机的一个重要步骤，主要目的是将过滤介质上的固体渣料清洗掉，以便再次使用。

清洗通常采用水冲洗的方法，通过喷淋装置将清洗水均匀地喷洒在过滤介质上，溶解和冲洗掉固体渣料。

4. 排渣排渣是真空带式过滤机的最后一步，通过排渣装置将固体渣料从带式过滤介质上排出，由渣料收集系统收集。

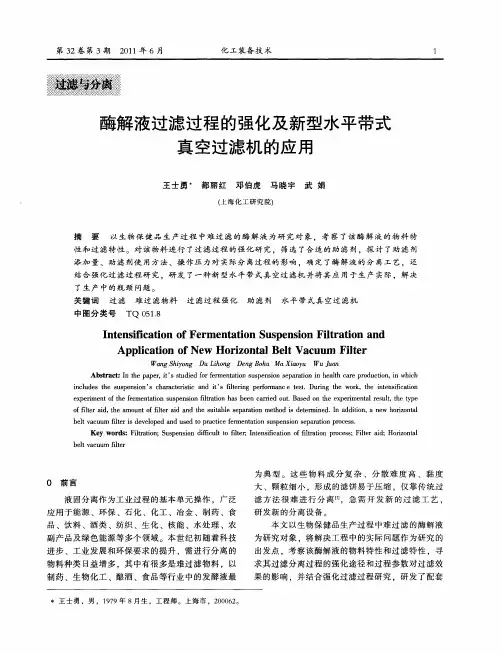

为研 究对 象 ，将解 决工 程 中的实 际 问题作 为研 究 的 出发 点 ，考察该 酶解 液 的物 料特性 和 过滤 特性 ，寻 求其过 滤 分离过 程 的强 化途 径和过 程 参数 对过 滤效 果 的影 响 ，并结 合 强化过 滤 过程研 究 ，研 发 了配套
物料种 类 日益 增多 ，其 中有 很多 是难 过 滤物 料 ，以
Ｋｅ ｒ ｓ ｉ ｒ ｔ ｎ ｕ ｐ ｎ ｉｎ ｄ ｆ ｃ ｌ ｔ ｌ ｒ ｎ ｅ ｓｆ ａｉ ｎ ｏ ｈ ａｉｎ ｐ ｏ ｅ ｓ ｉ ｅ ｉ ；Ｈｏ ｚ ｎ ａ ｙ ｗｏ ｄ ：Ｆ ｌ ａ ｉ ；Ｓ ｓ ｅ ｓｏ ｉ ｉｕ ｔ ｏ ｆ ｔ ；Ｉ ｔ ｎ ｉ ｃ ｔ ｆｆ ｒ ｔ ｒ ｃ ｓ ；Ｆ ｌ ｒ ａ ｄ ｔ ｏ ｉ ｅ ｉ ｏ ｉ ｏ ｔ ｉ ｒ ｏ ｔｌ ｂ Ｉ ｖ ｃ ｕ ｆ ｅ ｅ ｔ ａ ｎ ｎ ｉ ｒ ｈ
制 药 、生 物化 工 、酿酒 、食 品等 行业 中的发 酵液 最
了生产 中的瓶 颈 问题 。 关 键词 过滤 难 过 滤物料 中图分 类号 ＴＱ ０ １ ５． ８ 过 滤过 程 强化 助 滤剂 水平 带 式真 空过 滤机
Ｉ ｔ ｎ ｉ ｃ ｔｏ ｆＦｅ ｍ ｅ ｔ ｔｏ ｕ ｐ ｎ ｉ ｎ Ｆ ｌｒ ｔ ｎ ａ ｄ ｎ ｅ ｓｆ ａ ｉ ｎ ｏ ｒ ｎ ａ ｉ ｎ Ｓ ｓ ｅ ｓｏ ｉ ａ ｉ ｎ ｉ ｔ ｏ Ａｐ ｌｃ ｔ ｎ ｏ ｗ ｒｚ ｎ ａ ｌ Ｖａ ｕ ｍ ｉ ｅ ｐ ｉ ａ ｉ ｆＮｅ Ｈｏ ｉｏ ｔ ｌ ｏ Ｂｅｔ ｃ ｕ Ｆｌ ｒ ｔ
液 固分离 作 为工业 过程 的基 本 单元 操作 ，广泛 应 用 于能 源 、环保 、石 化 、化 工 、冶金 、制 药 、食
品 、饮 料 、酒类 、纺织 、生化 、核 能 、水 处 理 、农

能澄清及分离流体物质，被应用于化学、生物化学、制药、血浆等研究领域。 机器简单的设计是CEPA的质量反映于所有零部件、铁铸的外壳管、大量的均衡轴承和马 达、日常运作中计算出的数字事实。 管式分离机是一种分离因数极高的离心分离设备
八、真空转鼓过滤机
预涂层真空转鼓过滤机一般用于含粘性杂质物料的连续过滤，其优点是杂质分离彻底、 过滤速度快、劳动强度低和工作区环境好，其缺点是需消耗硅藻土助滤剂。用户因根据 物料状况、生产规模及产品档次等诸多因素来综合考虑是采用预涂层真空转鼓过滤机还 是板框压滤机。淀粉糖行业一般将其用于糖化液过滤以除去其中的不溶性蛋白。
十、意大利Niro-Soavi实验室级高压均质机(高压细胞破碎仪）
主要特点 1. 两级均质阀的独特设计 2. 乳剂和脂质体研究生产单位中得到广泛使用。同时可破碎酵母，细菌，真菌等，破碎率95%以上 3. 尼鲁高压均质机的均质阀采用陶瓷或碳化钨均质头，使用寿命延长3倍以上。 4. 采用电机驱动，而非气动方式，避免了空气经压缩产生的水份进入高压泵，而导致高压均质机无法正常运行 5. 乳剂及脂质体经高压均质后，最终平均粒径可以达到100纳米以下，且粒径分布均匀。 6. 可进行在线清洗（CIP）和在线蒸汽灭菌（SIP），完全符合FDA要求。 7. 框架式系统按照ASME BPE标准装配。高压均质机按照ISO9001质量体系标准生产。 8.可进行在位清洗和在线灭菌
十五、CTL型离心萃取机
设备概述： CTL型离心萃取机是新一代圆筒式离心萃取机，处理能力大、功耗低、运转平稳、清洗维护方便；可单机使用，也可多 机串联使用，该机还可根据不同萃取体系及使用条件通过调整转速、搅拌浆及重相堰直径等参数来改善萃取时两相混合 程度及分离效果和萃取效率。可完全替代萃取塔等传统萃取设备。 该机工作包括两个过程即混合传质过程与两相分离过程，而这两个过程都是在同一机内完成的。 性能特点：

带式真空过滤机工安全操作规程带式真空过滤机是一种用于固液分离的设备，能够在工业生产过程中高效地进行过滤、脱水和干燥操作。

为了确保工作安全，下面是带式真空过滤机的安全操作规程。

1.操作人员必须佩戴适当的个人防护装备，包括头盔、耳塞、防护眼镜、安全鞋等。

在操作过程中，不得穿着过长、过宽、松散的衣物，以避免被设备吸入或缠绕。

2.在操作前，必须对带式真空过滤机进行全面检查。

检查是否有异常噪音、松动零件或损坏部件，如有发现，应及时报修或更换。

3.操作人员必须熟悉带式真空过滤机的工作原理和操作程序，并确保具备相关操作技能。

4.在操作之前，必须对带式真空过滤机进行预热。

预热时间和温度根据具体工艺要求而定，操作人员必须按照规定的参数设置进行操作。

5.在操作过程中，严禁触摸带式真空过滤机内部的运转部件，如带式滚筒、滤网等。

如果需要进行维修或更换，必须切断电源，并在确认设备停机后方可进行操作。

6.带式真空过滤机工作时会产生大量灰尘和有害气体。

操作人员必须时刻关注设备周围的通风情况，保持良好的空气质量。

如有需要，应配备合适的通风设备，保持室内空气流通。

7.在维护和保养带式真空过滤机时，必须切断电源，并在设备停机后进行操作。

维护时，必须按照说明书的要求进行，不可擅自更换零件或进行非法操作。

8.如需更换滤网或维修带式滚筒，必须等待设备完全停机，切勿在设备运转时进行维修。

操作人员必须按照相关程序进行维修，并确保维修完毕后设备恢复正常工作。

9.在工作环境中，严禁抽烟、乱丢杂物，以及接触易燃、易爆物品。

操作人员必须保持设备周围的整洁，确保通道畅通。

10.操作人员必须经过安全培训，并定期进行复习和更新知识。

进行操作前，必须了解设备所在区域的安全规定和应急预案。

11.在操作结束后，必须切断电源，清理设备周围的积尘和杂物。

对带式真空过滤机进行维护保养，确保设备的正常运行。

12.在操作过程中如发现异常情况或有安全隐患，应立即停机并报告相关负责人。

厚度 (Thick ness)
经向 强度 (Tens ile stren gths)
经向伸 长率 (Elong ation rate(w arp directi on)
定力伸 长率 (Elong ation rate)%
重量 (Weight)
截留精度 (Intercepti on accuracy)
目数 (Mesh)
最高安全使用温度及该 温度下的收缩率 (Maximum Safe opertaion temperture & the Shinkage rate)
纬线(Weft)/材 质 (Material)
L/m2.S
CFM
L/m2.S
CFM
L/m2.s
mm
N/cm
%
500kg/ m
g/m2
μm
15～25 40～60 60～100 120～170 200～250 270～320 350～400 400～450 550～650 1350～1500 100～130 120～170 270～320 360～450 1250～1400 1450～1600 1000～1200
3～5 8～12 12～20 24～34 40～50 53～63 70～80 80～90 110～130 265～395 20～26 24～34 53～63 72～90 250～280 285～315 200～240
表 1000D/PP 里 0.45/PP 表 600D/PP 里 0.45/PP 表 600D/PP 里 0.45/PP 表 0.20/PP 里 0.45/PP 表 0.20/PP 里 0.45/PP 表 0.20/PP 里 0.45/PP 表 0.20/PP 里 0.45/PP 表 0.20/PP 里 0.45/PP 表 0.20/PP 里 0.50/PP 表 0.25/PP 里 0.50/PP 表 1000D/PET 里 0.45/PET 表 0.20/PET 里 0.45/PET 表 0.20/PET 里 0.45/PET 表 0.20/PET 里 0.45/PET 表 0.20/PET 里 0.45/PET 0.50/PET 0.50/PET

真空带式过滤机安装方案编制：校审：批准：目录1 工程概况 (1)1.1工程简介 (1)1.2 真空带式过滤机的基本结构及工作原理 (1)1.3 真空带式过滤机的构造 (1)2 编制依据 (1)3 施工特点 (2)4 施工部署 (2)4.1工期安排 (2)4.2人力资源 (2)4.3工机具计划 (2)4.4工机具计划 (3)5 施工工艺 (3)5.1工艺流程 (3)5.2开箱验收 (3)5.3施工条件确认 (4)5.4施工方法 (4)6 质量保证措施 (7)6.1质量保证体系 (7)6.2主要质量控制措施 (7)6.3质量检验标准 (8)7安全保证措施 (9)7.1安全目标 (9)7.2安全保证体系 (10)7.3主要安全控制措施 (10)8 安全应急预案 (11)8.1应急机构及职责 (11)8.2 风险分析 (12)8.3应急措施 (12)9 工作危险性分析（JHA）报告 (13)1 工程概况1.1工程简介山西潞安煤基清洁能源有限责任公司油化电热一体化示范项目真空带式过滤机设备脱水系统包括：DU30/2500带式真空过滤机、真空泵系统、滤布、阀门、水液管道系统、电控系统、气路系统等。

整个脱水系统由1套真空过滤机及其辅助系统组成，均为室内安装。

我单位负责安装的真空过滤机及其辅助系统共2套,分别位于Ⅰ系(位号：11—S-1702）及Ⅲ系(位号：13—S-1702）澄清单元.为保证真空过滤机及其辅助系统的安装质量,特编制此方案。

1.2 真空带式过滤机的基本结构及工作原理本工程使用的真空带式过滤机型式为真空箱固定式.真空箱固定式过滤机是环形胶带拖动滤布在真空箱上滑动,可实现连续抽真空，避免了真空切换环节，故从进料、过滤、洗涤、脱水、卸料到滤布的清洗再生，整个过程实现了连续作业，因而其生产能力大、过滤速度高、洗涤效果好、滤饼含湿量低.1.3 真空带式过滤机的构造1、结构图2、结构材料固定室真空过滤机由机架组件、滤布纠偏装置、压布辊、加料装置、立辊、隔板装置、真空脱水过滤系统、滤饼淋洗装置、滤布洗涤再生装置、橡胶带、滤布、驱动辊组件、从动辊组件、驱动装置、滤布张紧装置、卸料装置、滤饼测厚仪支架、排气罩、气水分离器等部件组成，主要用碳钢、不锈钢、SBR橡胶、聚丙烯和超高量聚乙烯等各类材料制造，并采取相应的防腐措施。

濮阳龙宇化工有限责任公司真空带式过滤机操作规程一、概述PBF系列连续水平真空带式过滤机具有以下特点：1、结构紧凑，重量轻，总重量减少20%-30%。

2、滤盘运行与滤带运行能保证同步运动，同步误差小于2mm。

3、滤盘返回速度快，有效作业时间长。

4、控制系统应用了先进的变频器，真空滤盘既可以低速运行又可以高速运行，可以适应各种过滤工艺要求。

系统运行稳定可靠且维护保养简单，使用寿命长。

二、工作原理连续水平真空带滤机是充分利用物料重力和真空吸力实现固液分离的设备，其工作原理如下：1、真空行程：过滤开始时，真空切换阀开降槽底流泵门，由折板式加料斗均布在滤带上，由于真空吸力的作用，滤带紧贴在滤盘上，在真空吸力的作用下进行抽滤，滤带与滤盘同步向前移动。

滤带由变频调速器经减速机通过头轮传动机构驱动并调速，真空滤盘在真空吸力的作用下随滤布同步向前移动，由于滤带、滤盘移动均由同一传动机盘运行到设定位置感应到感应开关时，真空切换阀动作，关闭真空，这时大气切换阀接通大气在先，主气缸换向在后，接着进行返回行程。

2、返回行程滤盘返回过程中，当运动到设定的返回行程止点时，滤盘感应到另一个感应开关，这时真空切换阀动作，关闭大气接通真空与此同时主气缸换向，真空滤盘随滤布向前移动又开始真空行程。

无论是真空行程还是返回行程，滤带是始终向前运动的，这样便实现了带滤机的连续工作。

3、洗涤、吸干、卸渣过滤、洗涤、吸干在真空行程中分段同时进行，各区段之间用隔离器分开，集液系统可以与此相对应分别集液。

洗涤可采用液柱置换法或喷射翻动法，也可二者混和使用，由于洗涤可分区段完成，因此可以实现逆流洗涤，这样不但可以将滤饼洗净，还可以大大降低洗水耗量，从而提高母液浓度。

洗涤后经吸干段吸干滤饼。

滤饼的排卸在过滤机的前端，利用头轮处滤饼的曲率半径的变小和刮料钢丝及薄片刮刀将滤饼从滤带上剥离卸除，滤布经清洗再生后，再加料连续进行过滤程序。

三、型号、系列规格说明型号的表示方法采用字母和数字编组：例：PBF-5M2/625P、表示第一台带滤机制造厂的英文缩写（荷兰潘纳维斯—Pannevis)B、表示过滤机为带式F、表示过滤机5M2、表示滤室过滤面积为5M2625、表示滤室过滤宽度为625mm四、主要部件结构、工作原理1、加料装置：本机采用折板式加料斗，使料浆均布在滤带上，安装时要注意：（1）应该在加料口上加装阀门来控制加料速度；（2）加料方向应向后，这样可以充分利用托盘形成自然沉降区，避免破坏滤饼，提高过滤的速率和质量；（3）加料装置出厂时已经试验调试好，能满足大多数物料布料均匀的要求，但对某些特殊物料（液固比、比重差异较大），会出现布料稍不均匀，用户可以在加料斗上增加导向筋。

过滤新工艺新技术-过滤的基本原理和计算（二）式中t为过滤阶段经历的时间(秒),须与过滤机型式结合起来计算。

因为在一个过滤循环中，过滤过程并非连续进行。

因此，其过滤时间应做适当的变换。

如筒,则：型真空过滤机，设转鼓每转一周所需时间为tct=ƒ·t(18)c式中ƒ———一个操作循环中过滤阶段所占的时间分率；对于转鼓而言, ƒ等于转鼓浸入料浆部分的面积分率，即：β———转鼓在料浆中的浸没角,rad;———转鼓浸入料浆中的过滤面积,m2;SuS———转鼓总的过滤面积,m3.w在全面而仔细地研究了矿浆性质并初步选定过滤机型式后，为了更准确地选择工业过滤机的型式、规格和台数，须用标准过滤叶片模拟工业过滤机的操作条件，对一定数量的有代表性的矿样测定其过滤性能，以提供设计计算的依据。

如果条件允许，在滤叶片试验之后，再用过滤面积为0.5～1米2且结构与选定的过滤机相近似的中间试验机作更精确的测定。

在中间工厂试验中，除了能获得更精确的过滤常数外，还可以得到有关滤饼洗涤、卸除、以及介质再生等方面的可靠数据。

试验使用的矿浆应有充分的代表性。

矿浆初始浓度的变化、固体的物质组成(即矿物性质)、粒度组成、矿浆中所含的药剂及pH值、温度、受搅拌等预处理状况诸因素都应与工业生产的操作条件一致。

使用的滤布材质、规格和给矿方法也应符合生产实际。

真空过滤试验应提供以下数据：(1)给矿的浓度和固相的粒度组成，料浆的pH值、温度。

(2)过滤的真空度或真空计示压力。

(3)滤饼的湿重、干重、厚度、形成时间、冲洗时间、脱水时间、滤饼内可溶固体成分的含量、滤饼的体积。

(4)滤液的体积、体积浓度、可溶固体成分的含量。

(5)冲洗水的体积。

(6)穿过滤饼的气体体积和速度。

(7)观察滤饼的形成过程和状态、滤饼卸落、滤布堵塞和滤液状况。

过滤试验及各种参数的测定方法，见本手册二十二篇试验技术有关章节。

对上述各项测试结果进行综合分析后，可以确定过滤机的型式、介质的材质和规格以及其他操作条件。

重碱水平带式真空过滤机工艺计算包友兴;夏文菊;杨军【摘要】简要介绍水平带式真空滤碱机的工作原理,它的最大优点是可以将洗水分离进行二次利用.以RPA-81 m2带滤机为例,分析其运行过程中母液、洗水、真空气体等物料平衡并进行计算,为带滤机的工艺计算提供参考.【期刊名称】《纯碱工业》【年(卷),期】2013(000)004【总页数】4页(P12-15)【关键词】水平带式真空过滤机;重碱过滤;工艺;计算;洗水【作者】包友兴;夏文菊;杨军【作者单位】杭州龙山化工有限公司,浙江杭州 311228;杭州龙山化工有限公司,浙江杭州 311228;杭州龙山化工有限公司,浙江杭州 311228【正文语种】中文【中图分类】TQ114.16世界上发达国家在纯碱生产重碱过滤装置中，基本上在本世纪初已采用水平带式真空过滤机。

目前，我国使用重碱转鼓真空过滤机生产的纯碱约占产能的90%；使用重碱水平带式真空过滤机生产纯碱约占产能的10%。

在国内，大连大化工程设计有限公司和大化集团大连化工股份有限公司在重碱水平带式真空过滤机技术开发上走在全国纯碱行业的前列。

我国纯碱行业现有大型转鼓真空过滤机20m2（φ2.6×2.5m），大型水平带式真空过滤机过滤面积63m2（长×宽为21×3m）、81m2（长×宽为27×3m）及108m2（长×宽为27×4m）等三种规格定型机组。

1 水平带式真空过滤机工作原理水平带式真空过滤机是一种水平放置固定带式结构真空过滤装置。

其工作原理是利用离心式真空机产生的真空度，在过滤介质两侧产生推动力，以分离固液料浆。

过滤介质的托架是有足够穿透空气通道的橡胶皮带，而且整个过滤过程是在水平运行轨迹上完成的。

该过滤分离过程包括滤饼形成、滤饼洗涤、滤饼脱水、卸料和滤布洗涤5个过程周而复始地连续循环操作工序。

固液分离的动力来自于由离心式真空机产生的负压，物料传输来自于驱动装置控制下过滤介质传送带的移动。

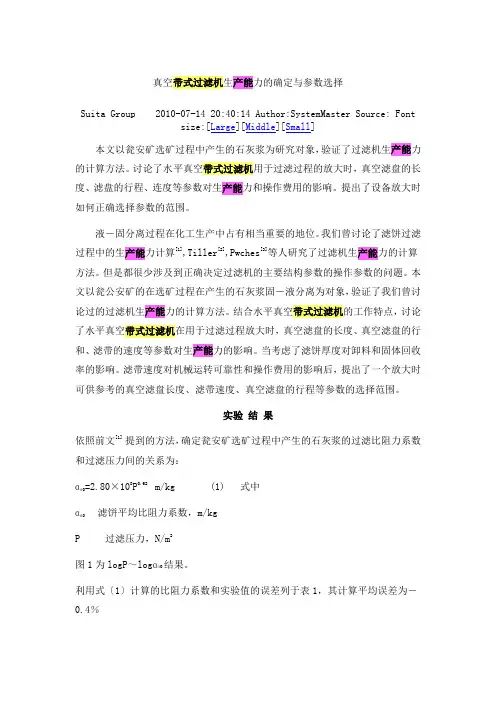

真空带式过滤机生产能力的确定与参数选择Suita Group 2010-07-14 20:40:14 Author:SystemMaster Source: Fontsize:[Large][Middle][Small]本文以瓮安矿选矿过程中产生的石灰浆为研究对象，验证了过滤机生产能力的计算方法。
