转炉基础设计方案介绍本文档将详细描述转炉的基础设计方案。
转炉是一种重要的冶金设备，用于炼钢过程中的转炉炼钢。
在设计转炉基础时，需要考虑到结构的稳定性、耐火材料的选用以及温度和压力的控制等因素。
设计一个合理的转炉基础能够保证转炉的正常运行，并提高生产效率和产品质量。
结构设计转炉基础的结构设计是确保转炉稳定运行的关键。
基础通常由混凝土浇筑而成，可以根据转炉的尺寸和重量来确定基础的尺寸。
考虑到转炉运行过程中的振动和冲击载荷，基础结构应具有足够的强度和刚度。
为了增加基础的稳定性，可以在基础的周围设置反冲墙或桩基。
基础的设计还包括转炉的支撑方式。
支撑方式可以采用直接支撑或间接支撑。
直接支撑是将转炉直接放置在基础上，采用铸铁座或钢座来支撑。
间接支撑则是通过支承架将转炉悬浮在基础上，可以减小振动影响。
耐火材料的选用在转炉的基础设计中，耐火材料的选择至关重要。
耐火材料主要用于转炉的内衬和底部。
常用的耐火材料有矽砖、高铝砖和镁碳砖等。
在选择耐火材料时，需要考虑其耐温、耐压和耐火碱性的性能。
同时，还需要考虑耐火材料的粘结性和耐久性，以保证其能够在高温和高压环境下长时间稳定运行。
温度和压力控制转炉基础设计中的另一个重要考虑因素是温度和压力控制。
转炉在运行过程中会产生高温和高压的环境，因此需要采取措施来控制温度和压力，以避免设备损坏和生产事故的发生。
温度控制可以通过给转炉设置冷却设备来实现。
冷却设备可以通过循环水或其他冷却介质来降低转炉的温度。
需要注意的是，在选择冷却方式时，要考虑冷却介质的稳定性和廉价性。
对于压力控制，可以在转炉上设置压力传感器来监测压力变化，并及时采取措施来调节压力。
在设计基础时，还可以考虑设置泄压装置，以防止超压情况的发生。
安全性考虑在转炉基础设计中，安全性是不可忽视的因素。
转炉的运行过程中存在较高的温度和压力，因此需要考虑到操作人员和设备的安全。
为了保证操作人员的安全，可以在转炉周围设置安全栏杆和标识，提供明确的操作指导，以避免意外事故的发生。
第二章 转炉炉型设计炉型设计的任务是确定所选炉型各部位的主要参数和尺寸，据此再绘出工程图。
2.1 转炉炉型的选择本设计为230t 的大型转炉，选用筒球型转炉。

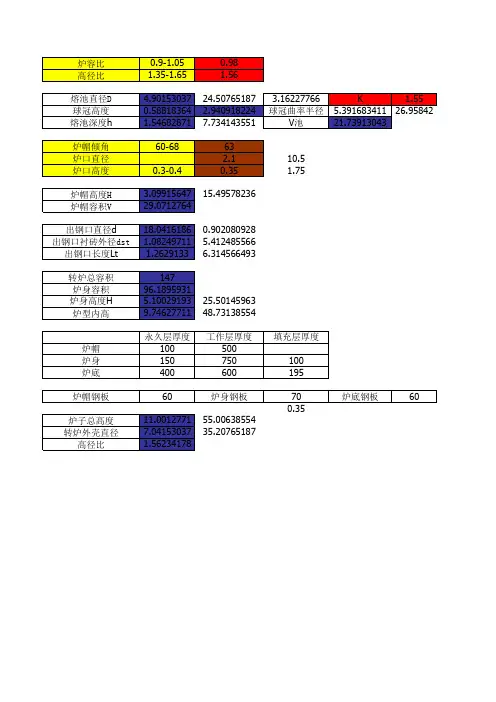

2.2 转炉炉容比与高宽比2.2.1 炉容比（V/T , m 3/t ）炉容比是转炉有效容积与公容量的比值，主要与供氧强度有关。
选取炉容比为0.90.2.2.2 高宽比高宽比是指转炉炉壳总高度与炉壳外径的比值，是作为炉型设计的校核数据。
取1.55.2.3 转炉主要尺寸的确定 2.3.1 熔池尺寸（1）熔池直径D熔池直径是指转炉熔池在平静状态时金属液面的直径。
可根据公式/D K G t =求得，其中：G ——新炉金属装入量，取公称容量，230t ，由前面计算可得； t ——吹氧时间，取20min ； K ——比例系数，取1.50； 则熔池直径D = 5.09m 。
(2) 熔池深度h 0熔池深度是指转炉熔池在平静状态时，从金属液面到炉底的深度。
对于筒球型熔池，取球缺体半径R = 1.1D =4.02m ，此时熔池体积C V 与熔池直径存在如下关系：230.7900.046C V hD D =-，即320(0.046)/0.79C h V D D =+。
熔池体积C V = 230/7.6= 30.263m ； 则熔池深度h 0=1.77m 。
2.3.2 炉帽尺寸（1） 炉帽倾角α倾角过小，炉帽内衬不稳定，容易倒塌；过大则出钢时容易钢渣混出和从炉口大量流渣。
在本设计中取α = 62°。
（2） 炉口直径d 0本设计中取取炉口直径为熔池直径的45%，即d 0 = 5.09×45% =2.29m(3) 炉帽高度H帽取炉口上部直线段高度H口 =350mm ，则炉帽高度为：H 帽 =1/200()tan D d H α-+= 1/2（5.09—2.29）tan62°+ 0.35 = 2.98m 2.3.3 炉身尺寸（1） 炉身直径转炉炉帽以下，熔池面以上的圆柱体部分称为炉身。
