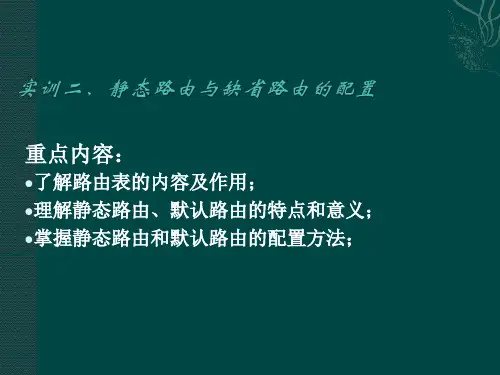

实训二、静态路由及默认路由的配置

实验 3 路由器的静态路由、默认路由一．实验目的掌握路由器静态路由、默认路由的配置方法二．实验要点通过对路由器0 、路由器1和路由器 2 在路由表里添加静态路由、默认路由,使三个路由器的所连的各个网络可以ping通，反之亦然.三．实验设备路由器Cisco 2811 三台，交换机Cisco 2950 三台,带有网卡的工作站PC至少6台，控制台电缆二条，路由器交换机和电脑之间的连接线若干条。

四、实验拓朴图3-1 路由器的静态路由、默认路由实验五.实验步骤1．按图3-1 连接路由器和各工作站。

2．按图3-1 配置路由器和各工作站IP 地址等参数。

在路由器0 (假设为DCE 端)上router>enrouter#conf trouter(config)#int s1/0router(config-if)ip adrouter(config-if)cl ra 64000router(config-if)no shrouter(config)#int f0/0router(config-if)ip adrouter(config-if)exit● 在路由器1router>enrouter#conf trouter(config)#int serial 1/0router(config-if)ip addressrouter(config-if)no shutdownrouter(config)#int serial 1/1router(config-if)ip adrouter(config-if)no shrouter(config)#int f0/0router(config-if)ip adrouter(config-if)no shrouter(config-if)exit● 在路由器2 (假设为DTE 端)上router>enrouter#conf trouter(config)#int s1/0router(config-if)ip adrouter(config-if)no shrouter(config)#int f0/0router(config-if)ip adrouter(config-if)exit实验结果:a. 在路由器0 上是否能ping 通路由器2 的串口S0/0 (b 在路由器0 上是否能ping 通路由器2 的以太口F0/0 (c. 在路由器2 上是否能ping 通路由器0 的以太口F0/0 (d. 在路由器2 上是否能ping 通路由器0 的串口F0/0 ( 3．配置路由器Router0 和RouterB 上的静态路由。

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。

二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。

（2）配置路由器基本参数，包括主机名、密码等。

（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。

2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。

（2）配置接口VLAN，实现不同VLAN之间的隔离。

（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。

3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。

（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。

4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。

（2）配置静态路由，实现特定网络之间的互通。

5. 动态路由配置（1）配置RIP协议，实现网络自动路由。

（2）配置OSPF协议，实现网络自动路由。

6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。

（2）配置策略路由，实现不同数据包的转发。

7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。

（2）配置NAT转换，实现内部网络访问外部网络。

8. 路由器安全配置（1）配置ACL，实现访问控制。

（2）配置IPsec VPN，实现远程访问。

（3）配置端口安全，防止未授权访问。

五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。

实现了不同网络之间的互通，满足了网络需求。

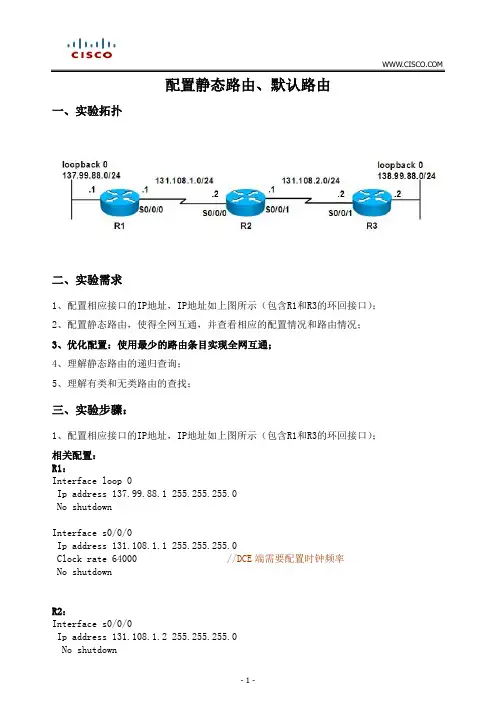

配置静态路由、默认路由一、实验拓扑二、实验需求1、配置相应接口的IP地址，IP地址如上图所示（包含R1和R3的环回接口）；2、配置静态路由，使得全网互通，并查看相应的配置情况和路由情况；3、优化配置：使用最少的路由条目实现全网互通；4、理解静态路由的递归查询；5、理解有类和无类路由的查找；三、实验步骤：1、配置相应接口的IP地址，IP地址如上图所示（包含R1和R3的环回接口）；相关配置：R1：Interface loop 0Ip address 137.99.88.1 255.255.255.0No shutdownInterface s0/0/0Ip address 131.108.1.1 255.255.255.0Clock rate 64000 //DCE端需要配置时钟频率No shutdownR2：Interface s0/0/0Ip address 131.108.1.2 255.255.255.0No shutdownIp address 131.108.2.1 255.255.255.0No shutdownR3：Interface loop 0Ip address 138.99.88.2 255.255.255.0No shutdownInterface s0/0/1Ip address 131.108.2.2 255.255.255.0Clock rate 64000 //DCE端需要配置时钟频率No shutdown2、配置静态路由，使得全网互通，并查看相应的配置情况和路由情况；相关配置：R1：ip route 131.108.2.0 255.255.255.0 131.108.1.2ip route 138.99.88.0 255.255.255.0 131.108.1.2R2：ip route 137.99.88.0 255.255.255.0 131.108.1.1ip route 138.99.88.0 255.255.255.0 131.108.2.2R3：ip route 131.108.1.0 255.255.255.0 131.108.2.1ip route 137.99.88.0 255.255.255.0 131.108.2.13、优化配置：使用最少的路由条目实现全网互通；删除上面R1、R2、R3配置的所有静态路由条目；相关配置：R1：Ip route 0.0.0.0 0.0.0.0 131.108.1.2R2：ip route 137.99.88.0 255.255.255.0 131.108.1.1ip route 138.99.88.0 255.255.255.0 131.108.2.2R3：Ip route 0.0.0.0 0.0.0.0 131.108.2.1配置RIP路由协议一、实验拓扑二、实验需求1、配置相应接口的IP地址，IP地址如上图所示；2、配置RIPv1路由协议，使得全网互通，并查看相应的配置情况和路由情况；3、配置RIPv2路由协议，使得全网互通，并查看相应的配置情况和路由情况；4、配置RIPv2关闭自动汇总，使得全网互通，并查看相应的配置情况和路由情况；5、比较RIPv2开启自动汇总和关闭自动汇总的区别；6、理解RIP路由协议的度量值及RIP的发送更新和接收更新的规则；三、实验步骤1、配置相应接口的IP地址，IP地址如上图所示；相关配置：R1：Interface loop 0Ip address 131.108.5.1 255.255.255.0No shutdownInterface loop 1Ip address 137.99.88.1 255.255.255.0No shutdownInterface s0/0/0Ip address 131.108.2.1 255.255.255.0Clock rate 64000 //DCE端需要配置时钟频率Interface loop 0Ip address 131.108.3.2 255.255.255.0No shutdownInterface s0/0/0Ip address 131.108.2.2 255.255.255.02、配置RIPv1路由协议，使得全网互通，并查看相应的配置情况和路由情况；相关配置：R1：Router ripNetwork 131.108.0.0Network 137.99.88.0R2:Router ripNetwork 131.108.0.03、配置RIPv2路由协议，使得全网互通，并查看相应的配置情况和路由情况；相关配置：R1：Router ripVersion 2Network 131.108.0.0Network 137.99.88.0R2:Router ripVersion 2Network 131.108.0.04、配置RIPv2关闭自动汇总，使得全网互通，并查看相应的配置情况和路由情况；相关配置：R1：Router ripVersion 2No auto-summaryNetwork 131.108.0.0Network 137.99.88.0R2:No auto-summaryNetwork 131.108.0.05、比较RIPv2开启自动汇总和关闭自动汇总的区别；在本实验中，RIPv2开始自动汇总，R2路由器学习R1的loopback 1接口的路由为137.99.0.0/16，如果RIPv2关闭自动汇总，那么R2路由器学习R1的loopback 1接口的路由为137.99.88.0/24；6、理解RIP路由协议的度量值及RIP的发送更新和接收更新的规则；a、RIPv1的发送更新规则：。

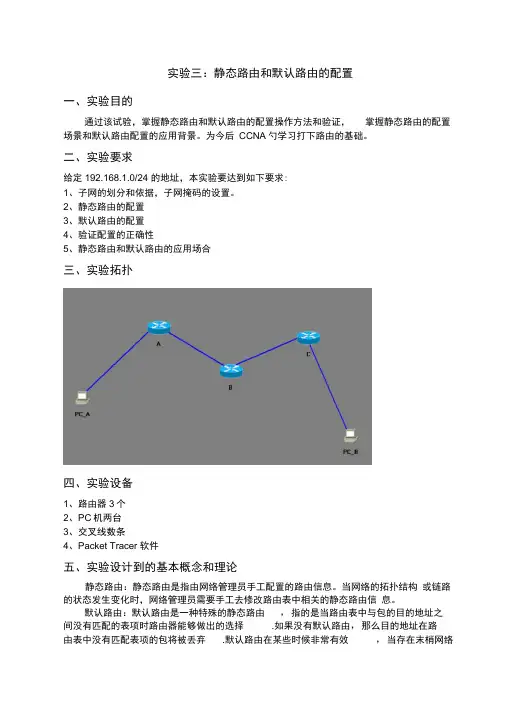

实验三：静态路由和默认路由的配置一、实验目的通过该试验，掌握静态路由和默认路由的配置操作方法和验证，掌握静态路由的配置场景和默认路由配置的应用背景。

为今后CCNA勺学习打下路由的基础。

二、实验要求给定192.168.1.0/24 的地址，本实验要达到如下要求:1、子网的划分和依据，子网掩码的设置。

2、静态路由的配置3、默认路由的配置4、验证配置的正确性5、静态路由和默认路由的应用场合三、实验拓扑四、实验设备1、路由器3个2、P C机两台3、交叉线数条4、P acket Tracer 软件五、实验设计到的基本概念和理论静态路由：静态路由是指由网络管理员手工配置的路由信息。

当网络的拓扑结构或链路的状态发生变化时，网络管理员需要手工去修改路由表中相关的静态路由信息。

默认路由：默认路由是一种特殊的静态路由，指的是当路由表中与包的目的地址之间没有匹配的表项时路由器能够做出的选择.如果没有默认路由，那么目的地址在路由表中没有匹配表项的包将被丢弃.默认路由在某些时候非常有效，当存在末梢网络时,默认路由会大大简化路由器的配置，减轻管理员的工作负担，提高网络性能六、实验过程和主要步骤步骤1:子网的划分和子网掩码的配置将给定网络地址192.168.1.0/24 划分为4个子网，分别为192.168.1.0/26192.168.1.64/26 192.168.1.128/26 192.168.1.192/26 子网掩码是255.255.255.192 步骤2：3个路由器和2个pc机上的ip地址配置步骤3:在路由器A配置一条默认路由Router(conf ig> fip route 0.0-0-0 0_ 0_ 0_ 0 f1/0Routs er ( conf icr> #步骤4:在路由器B配置2条静态路由Pouter(config)Sip toute 152.168,1,□ Z55,Z55,255.X92 1?2.168.1,65Router(config)ffip route 192.1^8,1,13Z 25S.Z55.255.1^2 19Z,168,1,130Iboviter (config)尊步骤5:在路由器C配置一条默认路由Hoxxter <config) ffip rout-e 0.0_ O'. 0 0.= 0- 0.0 f0/0Router '(config) f步骤6:通过show ip route 给出3个路由器的路由表内容路由器A:ip routeCades: C - connect S - static, I - IGRP, 口 - RIP, M - mobile A B - BGPD - EIG&P, BX - ElCAP Ex^srnal^ 0 - OSPF K IA - OSPF intsr area Ml - OSPF NSSA axtarnal type 1, M2 - OSPF NSSA «xtarnal typa 2 Bl - OSPF arnal type 1r E2 - OSPF ex^arnal typ* † Z tE - BGP i - IS-IS, Li - IS-IS lsvsl-L, L2 - IS-IS lavsl-Z^ ia - IS-IS inter arsa * - candidata default, U - p ar-user static routeo - 口DR P - periodic dotniloaded static routrfi Gaceuay a f la^t cesort is 0.0.0. 0 to netrwork 0. 0.0.0152.168.1.0/26 is subnetrted, 2 stibnecsC 192.16S . X . 0 if directrly coiinected^ FastEthern^trQ/O C 192.163.X .64 is directly ccnnec€ed^ FastBthemet 1/0 S* 0.0.0.0/0 is directly connected, FastEthernet1/0 Router#vRout erf sh.a v ip routeCodes: C - connected, 5 - static, I - IGRP, R - RIP, H - mobile” B - EGPD - BIGRP Z EX - EIGRP external r 0 - OSPF, IA - OSPF inter N1 - OSPF USSA external type 1, W2 - OSPF HSSA external type Z 且丄 一 OSPP ttxtLarnal type 1, E2 - OSPF extsrual 七ype £E - ESPi - IS-IS, LI - IS-IS lewel-1^ L2 - IS-IS level-Z^ ia - TS-IS inter area * - candidate default r U - per-ussr static routs f o - DDRp - periodic doimloaded static routeGateway of last resort is no^ set19Z .L68x 1.0/26 is suhnetted, 4 subnets19£.1€8.1.0 [1/0] via 192.1S6.1.6S 192.166,1. S4 is directly connarted^ f rnet 1/0132,169,1-1Z8 is directly connected^ FastEther net 0/0 152.163.1.1?2 [I/O] 192.166.1.130Rcuter#|步骤7：在PC_A 通过ping PC_B 测试连通性，并给出结果。

静态路由一、实训目的了解静态路由的作用及添加、配置静态路由的方法、理解默认路由的配置和作用二、实训内容1.环境：3台路由器、4台计算机2.内容：掌握静态路由的配置，路由的作用，默认路由的作用三、实训步骤将设备如上图连接好，并分配IP地址如下：1.设置计算机和路由器的IP地址设置PCA、PCB、PCC的IP地址分别为：10.65.1.1和10.71.1.1及10.70.1.1。

并分别添加添加网关10.65.1.2和10.71.1.2和10.70.1.2[root#PCA root]# ifconfig eth0 10.65.1.1 netmask 255.255.0.0[root#PCB root]# ifconfig eth0 10.71.1.1 netmask 255.255.0.0[root#PCC root]# ifconfig eth0 10.70.1.1 netmask 255.255.0.0[root#PCA root]# route add default gw 10.65.1.2[root#PCB root]# route add default gw 10.71.1.2[root#PCC root]# route add default gw 10.70.1.2设置RouterA的IP地址: (子网掩码是255.255.0.0)f0/0: 10.65.1.2----->10.65.1.1(与PCA连接)f0/1: 10.66.1.2s0/0: 10.67.1.2s0/1: 10.68.1.2-----> (RouterA的s0/1接RouterB的s0/0)设置RouterB的IP地址:s0/0: 10.68.1.1<----(RouterB的s0/1接RouterA的s0/0)s0/1: 10.69.1.2f0/0: 10.70.1.2f0/1: 10.71.1.2---->10.71.1.1 (与PCB连接)2．设置路由器的静态路由：先看一下路由表：show ip route 是显示路由表命令，它可以看到直联网络，静态路由和动态路由的情况，这是一个很常用的命令。

实验22 静态和缺省路由配置【背景知识】教材5.1-5.3, 掌握路由表的概念，理解路由表的内容，理解IP路由过程，掌握静态路由和缺省路由的配置。

静态路由为管理员在路由器中手动配置的固定路由,不能对网络的改变作出反应,用于网络规模不大、拓扑结构相对固定的网络。

【实验拓扑】使用Cisco Packet Tracer5.2 构建拓扑结构图8.30。

【实验内容】(1) 选择三台C2811 路由器，分别关闭电源后添加WIC-2T 模块，添加位置为插槽0/接口适配器0（即4个小插槽中位于右下角的那个插槽）。

添加两台计算机分别连接C2811A 和C2811B 路由器的f0/1 接口，计算机IP地址与网关设置如图所示。

注意连线的时候，要用手动连线，不要用自动连线，这样才能根据图1选择正确的接口类型和编号。

(2) 按实验线路连接图完成各个路由器接口的IP地址设置，其中serial 接口采用默认HDLC封装即可（即不用配置封装），注意DCE接口要配置时钟频率。

测试C2811A 与192.168.10.2之间、C2811A与C2811B之间、C2811A与Internet接入路由器之间相互ping 通，测试C2811B 与192.168.30.2 之间相互ping通。

(3) 完成以上配置之后，192.168.30.2 与192.168.10.2 之间无法ping通，思考无法ping通的原因是什么。

(4) 参阅教材5.3中内容，在C2811A上配置到达192.168.30.0/24的静态路由，在C2811A上配置到达Internet的缺省路由。

在C2811B上配置到达192.168.10.0/24 和Internet的缺省路由。

在Internet接入路由器上配置到达192.168.0.0/16 的静态路由。

(5) 在各台路由器上使用show ip route 查看路由表，详细理解路由表的内容。

(6) 192.168.30.2 与192.168.10.2 之间相互ping 通，192.168.30.2 与10.1.1.1 之间相互ping 通。

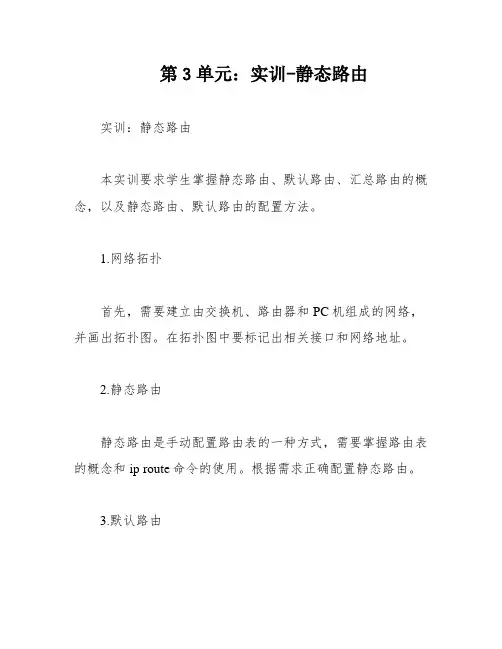

第3单元：实训-静态路由实训：静态路由本实训要求学生掌握静态路由、默认路由、汇总路由的概念，以及静态路由、默认路由的配置方法。

1.网络拓扑首先，需要建立由交换机、路由器和PC机组成的网络，并画出拓扑图。

在拓扑图中要标记出相关接口和网络地址。

2.静态路由静态路由是手动配置路由表的一种方式，需要掌握路由表的概念和ip route命令的使用。

根据需求正确配置静态路由。

3.默认路由默认路由是指当路由表中没有匹配路由时，将数据包发送到默认网关。

需要掌握默认路由的使用场合，并能够正确配置默认路由。

实验数据记录：场景描述：学校有新旧两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。

每个校区出口利用一台路由器进行连接，两台路由器间学校申请了一条2M的DDN专线进行相连，要求做适当配置实现两个校区的正常相互访问。

命令：在路由器R1上进行以下配置：conf thostname R1int fa 1/0no shutip address 192.168.1.1 255.255.255.0 exitint serial 2/0no shutip address 192.168.3.1 255.255.255.0 clock rateend在路由器R2上进行以下配置：conf thostname R2int fa 1/0no shutip address 192.168.2.1 255.255.255.0 exitint serial 2/0ip address 192.168.3.2 255.255.255.0 no shutendip route 192.168.2.0 255.255.255.0 192.168.3.2最后，检查路由表是否正确配置：show ip route表：该命令用于查看路由表，可以查看到当前路由器的路由信息，包括目的网络地址、子网掩码、下一跳地址和出接口等信息。

实验步骤：1.根据实验环境搭建网络拓扑图；2.配置路由器地址和各主机IP地址；3.进行ping测试以检查网络情况。

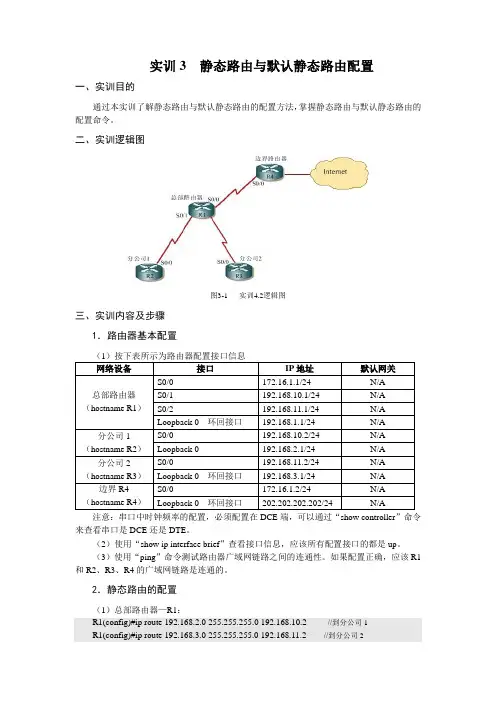

实训3 静态路由与默认静态路由配置一、实训目的通过本实训了解静态路由与默认静态路由的配置方法，掌握静态路由与默认静态路由的配置命令。

二、实训逻辑图图3-1 实训4.2逻辑图三、实训内容及步骤1．路由器基本配置（1）按下表所示为路由器配置接口信息网络设备接口IP地址默认网关总部路由器（hostname R1）S0/0 172.16.1.1/24 N/A S0/1 192.168.10.1/24 N/A S0/2 192.168.11.1/24 N/A Loopback 0 环回接口192.168.1.1/24 N/A分公司1 （hostname R2）S0/0 192.168.10.2/24 N/A Loopback 0 192.168.2.1/24 N/A分公司2 （hostname R3）S0/0 192.168.11.2/24 N/A Loopback 0 环回接口192.168.3.1/24 N/A边界R4 （hostname R4）S0/0 172.16.1.2/24 N/A Loopback 0 环回接口202.202.202.202/24 N/A注意：串口中时钟频率的配置，必须配置在DCE端，可以通过“show controller”命令来查看串口是DCE还是DTE。

（2）使用“show ip interface brief”查看接口信息，应该所有配置接口的都是up。

（3）使用“ping”命令测试路由器广域网链路之间的连通性。

如果配置正确，应该R1和R2、R3、R4的广域网链路是连通的。

2．静态路由的配置（1）总部路由器—R1：R1(config)#ip route 192.168.2.0 255.255.255.0 192.168.10.2 //到分公司1R1(config)#ip route 192.168.3.0 255.255.255.0 192.168.11.2 //到分公司2（2）分公司1—R2：R2(config)#ip route 192.168.1.0 255.255.255.0 192.168.10.1 //到总部R2(config)#ip route 192.168.3.0 255.255.255.0 192.168.10.1 //到分公司2（3）分公司2—R3：R3(config)#ip route 192.168.1.0 255.255.255.0 192.168.11.1 //到总部R3(config)#ip route 192.168.2.0 255.255.255.0 192.168.11.1 //到分公司1（4）边界路由器—R4：R4(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.1 //到总部R4(config)#ip route 192.168.2.0 255.255.255.0 172.16.1.1 //到分公司1R4(config)#ip route 192.168.3.0 255.255.255.0 172.16.1.1 //到分公司23．默认静态路由的配置总部至边界路由器：R1(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.2分公司1至边界路由器：R2(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.1分公司2至边界路由器：R3(config)#ip route 0.0.0.0 0.0.0.0 192.168.11.14．查看各路由器的路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is 172.16.1.2 to network 0.0.0.0C 192.168.10.0 is directly connected, Serial0/1C 192.168.11.0 is directly connected, Serial0/2C 172.16.1.0 is directly connected, Serial0/0C 192.168.1.0/24 is directly connected, Loopback0S 192.168.2.0/24 [1/0] via 192.168.10.6 //到分公司1的静态路由S 192.168.3.0/24 [1/0] via 192.168.10.10 //到分公司2的静态路由S* 0.0.0.0/0 [1/0] via 172.16.1.2 //到Internet的默认静态路由四、实训调试及结果1．分别查看R2、R3、R4的路由表，分析结果的正确性，并将其路由条目复制到下方。

一、实验目的本次静态路由实验实训的主要目的是通过实际操作，加深对静态路由原理的理解，掌握静态路由的配置方法，以及了解静态路由在实际网络中的应用。

通过实验，提高网络设备的配置和管理能力，为今后从事网络工作打下基础。

二、实验内容1. 实验环境：使用三台路由器（R1、R2、R3）和一台交换机，搭建一个简单的网络拓扑结构。

2. 实验步骤：（1）配置路由器接口IP地址：为R1、R2、R3配置相应的接口IP地址，并设置子网掩码。

（2）配置静态路由：在R1上配置到达R2的静态路由，在R2上配置到达R3的静态路由，在R3上配置到达R1的静态路由。

（3）测试网络连通性：使用ping命令测试不同路由器之间的连通性。

（4）修改静态路由：修改R1上的静态路由，测试网络连通性是否受到影响。

（5）删除静态路由：删除R2上的静态路由，测试网络连通性是否受到影响。

三、实验过程及结果1. 配置路由器接口IP地址：按照实验要求，为三台路由器的接口配置了相应的IP地址和子网掩码。

2. 配置静态路由：在R1上配置到达R2的静态路由，命令如下：R1> ip route 192.168.2.0 255.255.255.0 192.168.1.2在R2上配置到达R3的静态路由，命令如下：R2> ip route 192.168.3.0 255.255.255.0 192.168.2.2在R3上配置到达R1的静态路由，命令如下：R3> ip route 192.168.1.0 255.255.255.0 192.168.3.23. 测试网络连通性：使用ping命令测试不同路由器之间的连通性，结果如下：R1> ping 192.168.2.2Pinging 192.168.2.2 with 32 bytes of data:Reply from 192.168.2.2: bytes=32 time=1ms TTL=255...R2> ping 192.168.1.2Pinging 192.168.1.2 with 32 bytes of data:Reply from 192.168.1.2: bytes=32 time=1ms TTL=255...R3> ping 192.168.3.2Pinging 192.168.3.2 with 32 bytes of data:Reply from 192.168.3.2: bytes=32 time=1ms TTL=255...4. 修改静态路由：将R1上的静态路由修改为到达R2的下一跳地址为192.168.1.1，命令如下：R1> ip route 192.168.2.0 255.255.255.0 192.168.1.1测试网络连通性，发现连通性受到影响。

实验二：路由器的基本配置、静态路由和默认路由一、实验目的：1.熟练掌握路由器基本模式之间的切换命令。

2.熟练设置路由器相关的几种密码，并简单了解恢复过程。

3.熟练设置路由器接口相关属性。

4.熟练配置路由器的静态路由和默认路由，并能进行路由表查询。

二、实验内容：1.路由器基本模式之间的切换。

2.设置路由器相关密码：特权模式密码（加密密码、明文密码）、控制台密码、远程登录密码。

3.路由器密码的恢复。

4.路由器接口的配置。

5.路由器静态路由和默认路由的配置。

6.查看已配置的路由器的路由表信息。

三、实验原理1.路由器基本模式之间的切换开机后提示是否进入系统配置对话模式（setup模式），回答：n，回车后首先进入用户模式。

用户模式（user mode）：最有最低权限，只能显示查看路由器中非敏感信息，不能对路由器作任何管理性或配置性操作。

用户模式提示符：Router>特权模式（privileged mode）：具有最高权限，可以显示查看路由器中所有信息，可以进行一些管理性的操作（如对IOS 和配置文件进行的操作），需进入全局配置模式对路由器进行配置。

特权模式提示符：Router#全局配置模式（global configuration mode）：不能使用查看性质的命令。

但可以对路由器进行全局性的配置操作。

向下还可以进入一些特定配置模式，如接口配置模式、线路配置模式、路由配置模式。

全局配置模式提示符：Router(config)#2.设置路由器相关密码A.路由器设置特权模式密码R2811(config)#enable {password|secret} {password}两种密码的区别在于，前者是一些低版本 Cisco IOS 软件的认证方式，并且密码是基于明文保存的；后者是目前 Cisco IOS 软件最常用的认证方式，它是基于MD5加密保存的。

如果同时设置了这两种认证方式，他们的口令必须不一样，并且只有后者生效。

自动化与软件学院
课程实验报告
实验课程网络及其计算实验
实验名称静态路由与默认路由配置实验实验地点软工专业实验室
实验时间第七周星期四 1 节到 2 节学生班级 ****班
学生学号 *********** 学生姓名 ***
指导教师 *** **** 年 ** 月 ** 日
实验目的：
（1）理解静态路由的含义；
（2）掌握路由器静态路由的配置方法；
（3）理解默认路由的含义；
（4）掌握默认路由的配置方法。

实验器材：
路由器及PC机，双绞线。

实验内容：
本实验可通过几台路由器构建拓扑，通过配置静态路由和默认路由使网络畅通，进一步理解静态路由和默认路由的使用方法和含义。

实验步骤：
1.布置拓扑如图
2.如图所示配置静态路由，查看路由器的路由表
R0
R1
R2
查看R1的路由表
测试pc0 ping pc1
3.默认路由配置
R0
查看R0的路由表
R2
由pc0 ping pc1验证是否能ping通
实验结果（附数据和图表）：
1.静态路由配置
2.默认路由配置
实验结果分析及结论：
实验ping通，静态路由适用于网络规模不大，拓扑结构相对固定的网络使用。

默认路由也是一种静态路，位于路由表的最后，当数据报与路由表中前面的表项都不匹配时，数据报将根据默认路由转发。

路由器的静态路由和默认路由配置实验报告实验3 路由器的静态路由、默认路由一．实验目的掌握路由器静态路由、默认路由的配置方法二．实验要点通过对路由器0 、路由器1和路由器2 在路由表里添加静态路由、默认路由,使三个路由器的所连的各个网络可以ping 通，反之亦然. 三．实验设备路由器Cisco 2811 三台，交换机Cisco 2950 三台,带有网卡的工作站PC至少6台，控制台电缆二条，路由器交换机和电脑之间的连接线若干条。

四、实验拓朴图3-1 路由器的静态路由、默认路由实验五.实验步骤1．按图3-1 连接路由器和各工作站。

2．按图3-1 配置路由器和各工作站IP 地址等参数。

l在路由器0 假设为DCE 端上routeren routerconf t routerconfigint s1/0 routerconfig-ifip ad 192.168.1.1 255.255.255.0 routerconfig-ifclra 64000 routerconfig-ifno sh routerconfigint f0/0 routerconfig-ifip ad 192.168.5.1 255.255.255.0 routerconfig-ifno sh routerconfig-ifexit l在路由器 1 routeren routerconf t routerconfigint serial 1/0 routerconfig-ifip address 192.168.1.2 255.255.255.0 routerconfig-ifno shutdown routerconfigint serial 1/1 routerconfig-ifip ad 192.168.2.2 255.255.255.0routerconfig-ifno sh routerconfigint f0/0 routerconfig-ifip ad 192.168.4.1 255.255.255.0 routerconfig-ifno sh routerconfig-ifexit l在路由器2 假设为DTE 端上routeren routerconf t routerconfigint s1/0 routerconfig-ifip ad 192.168.2.1 255.255.255.0 routerconfig-ifno sh routerconfigint f0/0 routerconfig-ifip ad 192.168.3.1 255.255.255.0 routerconfig-ifno sh routerconfig-ifexit 实验结果a.在路由器0 上是否能ping通路由器2 的串口S0/0 192.168.2.2 b 在路由器0 上是否能ping通路由器 2 的以太口F0/0 192.168.3.1 c.在路由器2 上是否能ping通路由器0 的以太口F0/0 192.168.5.1 d.在路由器 2 上是否能ping通路由器0 的串口F0/0 192.168.1.1 3．配置路由器Router0 和RouterB 上的静态路由。

一、实训背景随着网络技术的不断发展，网络设备在企事业单位、学校等场所得到了广泛应用。

路由器作为网络层设备，负责在不同局域网之间传输数据分组，并确定最佳传输路径。

为了使网络能够正常工作，我们需要对路由器进行配置，使其满足实际需求。

本实训报告针对静态路由器的配置进行阐述。

二、实训目的1. 掌握静态路由的配置方法和技巧；2. 通过静态路由方式实现网络的连通性；3. 熟悉广域网线缆的链接方式；4. 提高网络设备配置的实际操作能力。

三、实训环境1. 硬件设备：两台路由器、一台计算机、网络交换机；2. 软件设备：Packet Tracer模拟软件、Windows操作系统；3. 线缆：网线、串行线。

四、实训步骤1. 搭建网络拓扑结构（1）在Packet Tracer中搭建网络拓扑，包括两台路由器、一台计算机和一台网络交换机；（2）连接设备，确保网络连通。

2. 配置路由器接口IP地址（1）在路由器R1上，配置G0/0/0接口的IP地址为192.168.1.1/24；（2）在路由器R2上，配置G0/0/0接口的IP地址为192.168.2.1/24。

3. 配置路由器直连路由（1）在路由器R1上，查看直连路由；（2）在路由器R2上，查看直连路由。

4. 配置静态路由（1）在路由器R1上，配置静态路由，目标网段为192.168.2.0，下一跳为192.168.2.1；（2）在路由器R2上，配置静态路由，目标网段为192.168.1.0，下一跳为192.168.1.1。

5. 验证配置（1）在计算机上，ping通192.168.2.1，验证R1与R2之间的连通性；（2）在计算机上，ping通192.168.1.1，验证R2与R1之间的连通性。

五、实训结果与分析1. 通过静态路由配置，实现了R1与R2之间的连通性；2. 在计算机上成功ping通192.168.2.1和192.168.1.1，说明网络配置正确；3. 在实训过程中，掌握了静态路由的配置方法和技巧，提高了网络设备配置的实际操作能力。

实验二静态路由配置拓扑图地址表设备接口IP地址子网掩码默认网关学习目标完成本实验后，您将能够：•请将交换机和路由器名称改成Sx（Rx）后面是姓名首拼,x为设备编号。

•根据指定的要求对地址空间划分子网。

•为接口分配适当的地址，并进行记录。

•根据拓扑图进行网络布线。

•清除启动配置并将路由器重新加载为默认状态。

•在路由器上执行基本配置任务。

•配置并激活串行接口和以太网接口。

•确定适当的静态路由、总结路由和默认路由。

•测试并校验配置。

场景在本次实验中，您将得到一个网络地址，您必须对其进行子网划分以便完成如拓扑结构图所示的网络编址。

连接到 ISP 路由器的 LAN 编址和 HQ 与 ISP 路由器之间的链路已经完成。

但还需要配置静态路由以便非直连网络中的主机能够彼此通信。

任务1：对地址空间划分子网。

步骤1：研究网络要求。

连接到 ISP 路由器的 LAN 编址和 HQ 与 ISP 路由器之间的链路已经完成。

在您的网络设计中，您可以使用 192.168.2.0/24 地址空间。

请对该网络进行子网划分，以提供足够的 IP 地址来支持 60 台主机。

步骤2：创建网络设计时请思考以下问题：需要将 192.168.2.0/24 网络划分为多少个子网？ 4这些子网的网络地址分别是什么？子网 0： 192.168.2.0子网 1： 192.168.2.64子网 2： 192.168.2.128子网 3： 192.168.2.192这些网络以点分十进制格式表示的子网掩码是什么？ 255.255.255.192以斜杠格式表示的网络子网掩码是什么？ 26每个子网可支持多少台主机？ 62步骤3：为拓扑图分配子网地址。

1. 将子网 1 分配给连接到 HQ 的 LAN。

2. 将子网 2 分配给 HQ 和 BRANCH 之间的 WAN 链路。

3. 将子网 3 分配给连接到 BRANCH 的 LAN。

4. 子网 0 用于供将来扩展。

任务2：确定接口地址。

实验二：模拟静态路由、默认路由实验一、实验目的：1.掌握静态路由和默认路由的配置方法；2.理解静态路由和默认路由的意义和特点。

二、实验要求：利用静态路由、默认路由实现不同子网的通信。

三、实验内容：基本概念路由器在没有配置路由时，只能实现与它直连的网络间的通信，为了实现在更大范围的网络间通信，需要进行路由配置，路由包括静态路由、默认路由和动态路由几类。

（1）、静态路由是一种由网管手工配置的路由路径，网管必需了解路由器的拓扑连接，通过手工方式指定路由路径，而且在网络拓扑发生变动时，也需要网管手工修改路由路径。

（2）、默认路由也是一种由网管手工配置的路由路径，它使路由器把所有地址不能识别的数据包通过指定的路径发送出去，由其它路由器进行处理。

默认路由可看作是静态路由的特例，而且维护代价较低。

（3）、动态路由是一种通过某种路由协议，由路由器自学习到的路由，它不需要手工配置，而且可自动随着网络环境的变化而变化，维护代价很低，特别适合大范围的路由。

关键命令本实验的关键命令：表1如：图1网络192.168.2.0/24连接在路由器R2上，如果路由器R1收到了发往该网络的数据包，它应该把它送往R2，也即R2的端口10.0.0.2，这可以在R1上配置如下静态路由：ip route 192.168.2.0 255.255.255.0 10.0.0.2该命令告诉R1，遇到目的网络为192.168.2.0/24的数据包，就发送到10.0.0.2。

注意：在命令中前一个地址是个网络地址，其中的主机部分都写为0，它代表的是某个网络，而不是某台具体的设备。

如果写成了某个主机的IP地址，则成了配置特定主机路由。

另外也可以在R1上配置默认路由：ip route 0.0.0.0 0.0.0.0 10.0.0.2该命令是告诉R1，遇到目的地址无法识别的数据包就发送到10.0.0.2。

以上两种只需配置一种就可以使路由器R1能与192.168.2.0/24网络进行通信。
