工业陶瓷电泳沉积成型的工艺原理及过程

从陶瓷到陶瓷镀膜：一步步了解陶瓷是一种常见的材料，它具有硬度高、耐磨损、耐腐蚀等特点，因此在各个领域得到了广泛的应用。

而陶瓷镀膜则是在陶瓷表面形成
一层薄膜，以增加陶瓷的功能和美观性。

下面我们将一步步了解陶瓷
镀膜工艺。

首先，陶瓷镀膜的原理是利用电解沉积技术，在陶瓷表面沉积一
层金属、合金或其他材料的薄膜。

这种膜可以提高材料的硬度、耐磨性、抗腐蚀性、电子性能和美观性等方面的性能。

其次，陶瓷镀膜的工艺流程是：1.准备工作，包括清洗、去污和
表面处理；2.电解液的选择和制备；3.电解沉积；4.清洗、抛光、干燥，得到最终的镀膜陶瓷。

在选择电解液时，应该根据所需的镀层材料的物理和化学特性进
行选择。

一些常用的电解液有：镍电解液、铬电解液、银电解液、金
电解液和陶瓷电解液等。

在电解沉积过程中，要控制时间、电流、温度、电解液浓度和pH
值等参数，以获得所需的镀层性质。

常见的电解沉积方法有：直流电
沉积、脉冲电沉积、引入磁场的电沉积等。

最后，得到的镀膜陶瓷需要清洗、抛光、干燥以去除杂质和氧化物。

在清洗时，应注意避免对镀层造成损伤。

抛光时，应选择柔软而
高效的抛光布或材料，并适当加入抛光剂以实现更好的效果。

综上所述，陶瓷镀膜是一种技术含量较高的工艺，需要合适的材料、电解液和沉积参数，以获得最终的镀层效果。

通过掌握陶瓷镀膜的工艺流程和技巧，可以为陶瓷材料赋予更多的功能和美观性，进而拓展其应用领域。

陶瓷原位凝固胶态成形基本原理及工艺过程陶瓷作为一种重要的结构和功能材料，被广泛应用于化工、冶金、电子、机械、航空、航天、生物等各个领域。

陶瓷材料成型是为了得到内部均匀和高密度的坯体，提高成型技术是制备高性能陶瓷材料的关键步骤。

不同形态的陶瓷粉体应用不同的成型方法。

如何选择适宜的成型方法，主要取决于对陶瓷材料的性能要求和陶瓷粉体的自身性质（如颗粒尺寸、分布、表面积），下面小编简要介绍几种陶瓷材料成型工艺。

陶瓷材料成型工艺主要分为胶态成型工艺、固体无模成型工艺、气相成型工艺等。

认识陶瓷材料成型工艺一、胶态成型工艺1、挤压成型挤压成型是指将陶瓷粉体、粘结剂、润滑剂等与水均匀混合，然后将塑性物料挤压出刚性模具即可得到管状、柱状、板状以及多孔柱状成型体。

挤压成型优点是：工艺过程简单、适合工业化生产。

缺点是：物料强度低、容易变形，并可能产生表面凹坑和起泡、开裂以及内部裂纹等缺陷。

挤压成型广泛应用于传统耐火材料如炉管、护套管以及一些电子材料的成型生产。

2、压延成型压延成型是指将陶瓷粉体、添加剂和水混合均匀，然后将塑性物料经两个相向转到滚柱压延，而成为板状素坯的成型方法。

压延法成型优点是：密度高，适于片状、板状物件的成型。

3、注射成型陶瓷注射成型是借助高分子聚合物在高温下熔融、低温下凝固的特性来进行成型的，成型之后再把高聚物脱除。

注射成型优点是：可成型形状复杂的部件，并且具有高的尺寸精度和均匀的显微结构。

缺点是：模具设计加工成本和有机物排除过程中的成本比较高。

目前，注射成型新技术主要有水溶液注射成型和气相辅助注射成型。

（1）水溶液注射成型水溶液注射成型采用水溶性的聚合物作为有机载体，很好的解决了脱脂问题。

水溶液注射成型技术优点是：自动化控制水平高，而且成本低。

（2）气体辅助注射成型气体辅助注射成型是把气体引入聚合物熔体中而使成型过程更容易进行。

适合于腐蚀性流体和高温高压下流体的陶瓷管道成型。

4、注浆成型注浆成型工艺是利用石膏模具的吸水性，将制得的陶瓷粉体浆料注入多孔质模具，由模具的气孔把浆料中的液体吸出，而在模具中留下坯体。

水热电泳沉积功能陶瓷涂层技术的研究进展*杨文冬,黄剑锋,曹丽云,夏昌奎(陕西科技大学教育部轻化工助剂化学与技术重点实验室,西安710021)摘要 水热电泳沉积技术结合了水热法和电泳沉积法的优点,是近几年发展起来的制备功能涂层的重要工艺技术,有着良好的应用前景。

详细介绍了水热电泳沉积技术的原理、影响沉积工艺的因素,概述了水热电泳沉积动力学并总结了该技术在制备功能陶瓷涂层上的应用。

指出水热电泳沉积技术是很有发展前景的涂层制备工艺;在进行水热电泳沉积应用研究的同时,应进一步开展其理论研究,探索水热电泳沉积技术的原理,建立合理的具有指导意义的理论及数学模型。

关键词 水热电泳沉积 涂层 应用中图分类号:T B 332 文献标识码:AH ydrothermal Electrophoretic Deposition T echnolog y and Its A pplicationin Preparing Functional CoatingsYA NG Wendong,H U ANG Jianfeng ,CA O Liyun,XIA Changkui(K ey L abo rato ry of A ux iliar y Chemistry &T echnolo gy for Chemical Indust ry o f M inistr y o f Educat ion,Shaanx i U niv ersity of Science &T echno log y,Xi .an 710021)Abstract H ydro ther mal elect rophor et ic deposition technolo gy is a promising way to depo sit functional coat ing s in recent years.Depo sitio n mechanisms and effects of the pro cess par ameters are intr oduced.K inet ics and a pplicat ion of this techno lo gy are summa rized.T he dev elopment directions and applications abo ut this techno lo gy in future must be w ide.T he further researches w ill be focused o n explo ring the principle of hy dr othermal electr ophoretic deposit ion and setting up a reasonable theor et ical as w ell as mathematical model.Key words hy dr othermal electro pho retic depo sitio n,co atings,application*国家自然科学基金(50772063);教育部博士点基金(20070708001);陕西省自然科学基金(SJ08-ZT 05);教育部新世纪优秀人才支持计划基金(N ECT -06-0893);陕西科技大学研究生创新基金资助杨文冬:男,1985年生,硕士生,主要从事高温抗氧化涂层方面的研究 E -mail:w endong_2007@水热法又称热液法,是指在密闭容器中以水或其他有机溶剂作为溶媒,在一定的温度、压力(即在超临界流体状态)下研究、制备、加工和评价材料的一种方法[1-3]。

电泳沉积法的制备研究电泳沉积法是一种常用的纳米材料制备方法，它可以制备各种材料的纳米结构，包括金属、半导体和陶瓷等。

电泳沉积法具有制备简单、成本低廉、控制精度高等优点，因此在纳米科技领域得到了广泛的应用。

一、电泳沉积法的原理电泳沉积法是利用外加电场将带电的纳米粒子或分散液中的离子沉积在电极上的一种物理化学过程。

电泳沉积法主要包括两个过程：电泳迁移和沉积。

电泳迁移是指带电纳米粒子或离子在外加电场的作用下从分散液中迁移到电极表面的过程。

沉积是指带电纳米粒子或离子在电极表面沉积成膜的过程。

电泳沉积法的原理比较简单，但是其制备过程却很复杂。

电泳沉积法需要对分散液进行处理，以获得一定的表面电荷密度，并控制沉积速度和膜厚度。

二、电泳沉积法的优点电泳沉积法具有以下优点：1. 制备简单：电泳沉积法不需要复杂的实验设备和条件，只需要简单的电极和电源，可以制备各种材料的纳米结构。

2. 成本低廉：电泳沉积法所需的材料和设备成本相对较低，而且制备过程快速简便，经济实用。

3. 控制精度高：电泳沉积法可以控制沉积速度和膜厚度，从而精确控制纳米结构的形状和尺寸。

三、电泳沉积法的应用电泳沉积法已经广泛应用于纳米科技领域，涉及到金属、半导体、陶瓷、生物材料等多个方面。

以下是其中一些应用的实例：1. 金属纳米结构制备：电泳沉积法可以制备金属的纳米结构，如Au、Ag、Cu 等，这些纳米结构具有比普通材料更优异的电学、光学、磁学性能。

2. 半导体材料制备：电泳沉积法可以制备半导体材料的纳米结构，如CdS、ZnO等，这些纳米结构可以用于光电、光催化等领域。

3. 生物医学应用：电泳沉积法可以制备用于生物医学应用的纳米结构，如聚合物、生物陶瓷等，这些纳米结构可以用于制备医用材料和生物传感器。

四、电泳沉积法的研究进展随着纳米技术的迅速发展，电泳沉积法的研究也在不断深入。

目前，电泳沉积法的研究主要集中在以下几个方面：1. 纳米结构的制备和研究：电泳沉积法可以制备各种形状和尺寸的纳米结构，包括球形、纳米线、纳米片等，研究人员正在探索不同形状和尺寸纳米结构的特性及应用的可能性。

陶瓷电镀知识点归纳总结1. 陶瓷电镀的原理陶瓷电镀的原理是利用电解质溶液中的金属离子，在外加电压的作用下，沉积在陶瓷表面。

电解质溶液中的金属离子被电极上的电子还原成金属原子，从而沉积在电极表面。

陶瓷表面经过电镀后，形成一层均匀的金属覆盖层，从而改变陶瓷的化学和物理性质。

2. 陶瓷电镀的工艺流程陶瓷电镀的工艺流程包括表面处理、预处理、电镀、后处理等步骤。

首先需要对陶瓷表面进行清洁和处理，保证表面平整光滑。

然后进行预处理，包括活化、化学清洁、除油、除锈等处理，以提高金属覆盖层与陶瓷基体的结合力。

接下来是电镀过程，将陶瓷放入电镀槽中，通过外加电压使金属离子沉积在陶瓷表面。

最后进行后处理，包括清洗、抛光、包装等步骤，使金属覆盖层更加均匀光滑，提高陶瓷的外观质量。

3. 陶瓷电镀的电化学反应陶瓷电镀的电化学反应包括阳极氧化反应和阴极电还原反应。

在阳极处，陶瓷表面会发生氧化反应，产生金属离子和氧气。

在阴极处，金属离子会接受电子发生还原反应，从而沉积在陶瓷表面形成金属覆盖层。

这些电化学反应是陶瓷电镀过程中的基本原理，决定了金属覆盖层的形成和质量。

4. 陶瓷电镀的影响因素陶瓷电镀的影响因素包括电镀液成分、电镀工艺参数、陶瓷表面状态等。

电镀液的成分对电镀效果有重要影响，包括金属离子的种类和浓度、添加剂的种类和浓度等。

电镀工艺参数包括电压、电流密度、温度、搅拌速度等，对金属覆盖层的厚度、均匀性和结合力等性能有影响。

陶瓷表面状态对电镀效果也有重要影响，包括表面粗糙度、清洁度、活化处理等。

5. 陶瓷电镀的应用领域陶瓷电镀在工业生产中有着广泛的应用领域，包括汽车零部件、航空航天零部件、机械零件、电子器件等。

陶瓷电镀可以提高零部件的表面硬度和耐磨性，改善零部件的耐腐蚀性能，提高零部件的表面光泽和装饰性。

在汽车行业中，陶瓷电镀可以用于发动机零部件、悬挂系统零部件、排气系统零部件等；在航空航天领域中，用于航空发动机零部件、飞行控制系统零部件等；在机械工程领域中，用于轴承、齿轮、机床零部件等。

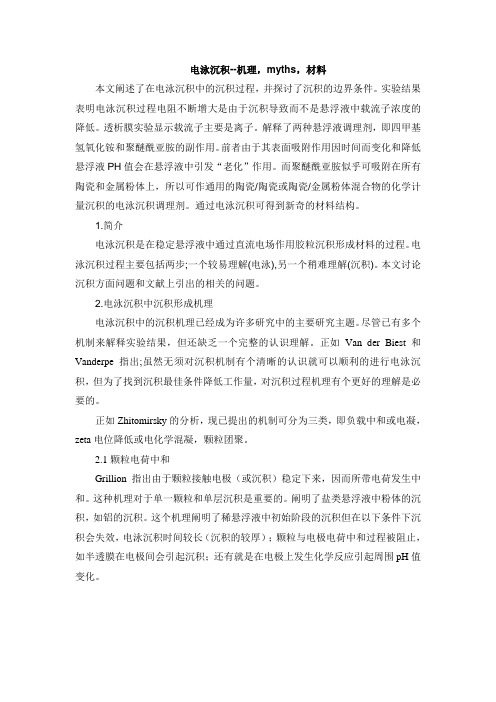

电泳沉积--机理，myths，材料本文阐述了在电泳沉积中的沉积过程，并探讨了沉积的边界条件。

实验结果表明电泳沉积过程电阻不断增大是由于沉积导致而不是悬浮液中载流子浓度的降低。

透析膜实验显示载流子主要是离子。

解释了两种悬浮液调理剂，即四甲基氢氧化铵和聚醚酰亚胺的副作用。

前者由于其表面吸附作用因时间而变化和降低悬浮液PH值会在悬浮液中引发“老化”作用。

而聚醚酰亚胺似乎可吸附在所有陶瓷和金属粉体上，所以可作通用的陶瓷/陶瓷或陶瓷/金属粉体混合物的化学计量沉积的电泳沉积调理剂。

通过电泳沉积可得到新奇的材料结构。

1.简介电泳沉积是在稳定悬浮液中通过直流电场作用胶粒沉积形成材料的过程。

电泳沉积过程主要包括两步;一个较易理解(电泳),另一个稍难理解(沉积)。

本文讨论沉积方面问题和文献上引出的相关的问题。

2.电泳沉积中沉积形成机理电泳沉积中的沉积机理已经成为许多研究中的主要研究主题。

尽管已有多个机制来解释实验结果，但还缺乏一个完整的认识理解。

正如Van der Biest和Vanderpe指出;虽然无须对沉积机制有个清晰的认识就可以顺利的进行电泳沉积，但为了找到沉积最佳条件降低工作量，对沉积过程机理有个更好的理解是必要的。

正如Zhitomirsky的分析，现已提出的机制可分为三类，即负载中和或电凝，zeta电位降低或电化学混凝，颗粒团聚。

2.1颗粒电荷中和Grillion 指出由于颗粒接触电极（或沉积）稳定下来，因而所带电荷发生中和。

这种机理对于单一颗粒和单层沉积是重要的。

阐明了盐类悬浮液中粉体的沉积，如铝的沉积。

这个机理阐明了稀悬浮液中初始阶段的沉积但在以下条件下沉积会失效，电泳沉积时间较长（沉积的较厚）；颗粒与电极电荷中和过程被阻止，如半透膜在电极间会引起沉积；还有就是在电极上发生化学反应引起周围pH值变化。

图1 胶粒扭曲变薄的电泳沉积机制2.2颗粒电化学混凝此机制暗示颗粒间的斥力降低。

颗粒凝结是由于在颗粒周围电解质浓度的提高，Koelmans如是说。

电泳沉积技术在材料制备中的应用研究摘要：电泳沉积技术是一种常用的材料制备技术，其通过在电场作用下将带电微粒电泳移动至电极表面，从而实现材料的沉积和表面修饰。

本文将深入探讨电泳沉积技术在材料制备中的应用研究，包括该技术的原理、常见材料的制备方法以及优缺点，并结合实际应用案例进行讨论。

一、引言电泳沉积技术是一种通过外加电场将悬浮粒子沉积在电极表面的技术，被广泛应用于材料制备、薄膜涂覆以及表面修饰等领域。

在这种技术中，被电场操控的材料可以从纳米级到宏观尺度，且可以沉积在各种形状的基底上。

由于其简单性和高效性，电泳沉积技术逐渐成为材料科学领域中备受关注的研究热点。

二、电泳沉积技术的原理电泳沉积技术基于带电颗粒在电场力作用下的移动行为。

在电场中，带电颗粒会受到电荷相互作用力和电场力的影响，从而发生电泳移动。

具体来说，当外加电场中带有电荷的微粒悬浮液与电极接触时，粒子受到外力作用向电极平面运动，最终在基底表面沉积形成膜层。

这种沉积过程可以通过调节电极电压、时间、悬浮液浓度等参数来控制，从而实现不同材料的制备。

三、常见材料的制备方法1. 金属材料：电泳沉积技术在金属材料的制备中具有广泛的应用。

从黄金、银、铜等贵金属到铁、铝等常见金属，均可以通过电泳沉积技术实现。

研究人员通过调节悬浮液的pH值、电极电势等参数，实现了金属材料的纳米颗粒制备、多层膜生长等。

这些金属材料在催化、电子器件等领域有着重要的应用前景。

2. 陶瓷材料：电泳沉积技术在陶瓷材料的制备中也具有广泛的应用。

以氧化铝为例，研究人员通过调节pH值、悬浮液浓度和处理温度等参数，实现了氧化铝的制备。

此外，电泳沉积技术还可以用于制备其他陶瓷材料，如二氧化钛、氧化锆等。

这些陶瓷材料在能源、环境等领域的应用潜力巨大。

3. 复合材料：电泳沉积技术还被用于制备各种复合材料。

通过选择不同的基底和悬浮液成分，可以制备具有特定功能的复合材料。

例如，通过在基底上沉积碳纳米管和聚合物，可以制备具有导电性和强度的复合薄膜。

第38卷第5期2011年北京化工大学学报（自然科学版）Journal of Beijing University of Chemical Technology （Natural Science ）Vol．38，No．52011电泳沉积法制备氧化铝陶瓷膜的研究陈晓晓魏刚张元晶付国柱乔宁*（北京化工大学化工资源有效利用国家重点实验室，北京100029）摘要：以工业级陶瓷片为支撑体，氧化铝溶胶为电泳液，采用电泳沉积的方法制备了氧化铝陶瓷膜。

当在30V的电压条件下电泳3min ，经沉积－干燥－烧结工艺，反复进行3次后，即可得到氧化铝纳滤膜。

采用SEM 和液－液排除法等手段对纳滤膜进行表征，结果表明，膜厚在50μm 左右，孔隙率为31.51%，平均孔径为3.1nm ，孔径分布为2.88 5.76nm 。

性能测试表明，氧化铝纳滤膜对无机污染物和有机污染物均有强的截留作用，且性能较稳定。

关键词：电泳沉积；氧化铝陶瓷膜；截留率；废水处理中图分类号：TQ174.7收稿日期：2011－04－04基金项目：国家“863”计划（2009AA03Z803）第一作者：女，1985年生，硕士生*通讯联系人E-mail ：qiaoning@mail．buct．edu．cn引言纳滤是介于反渗透与超滤之间的一种以压力为驱动的新型膜分离技术。

纳滤膜是一种具有纳米级孔径，其截留分子量在200 1000之间［1］的膜。

无机纳滤膜因具有高温热稳定性强、生物化学稳定性好、对有机溶剂的抵抗性佳、易再生、易清洗、寿命长等优势而得到了广泛关注。

目前，制备无机纳滤膜的最主要方法为溶胶－凝胶法［2］。

然而，溶胶－凝胶法制备纳滤厚膜的成膜工艺繁琐，效率低且难以进行控制。

电泳沉积法是近年发展起来的新型制膜技术，是一种在外加电场的作用下，由胶体粒子在分散介质中向电极迁移后沉积在电极表面，并通过颗粒团聚形成均质膜的方法。

Ryan 等［3］用浓黏土浆料于70V 电压、8A 电流在孔性石墨模具上沉积15min ，制成了1cm 厚的陶瓷膜。

电泳工艺流程概述
《电泳工艺流程概述》
电泳工艺是一种常用的表面涂装技术，它可以使金属件在表面形成一层均匀、致密、耐腐蚀的保护膜。

电泳工艺流程通常包括准备工艺、原件预处理、电泳漆涂装、固化干燥等步骤。

在准备工艺环节中，需要对表面进行清洁处理，除去油脂、污垢和氧化物等杂质，以便后续的涂装工艺。

接下来的原件预处理则是对金属件进行表面处理，包括磷化、碱洗、酸洗等步骤，以增加金属表面的粘附性和耐腐蚀性。

在电泳涂装阶段，将金属件悬挂于电泳槽中，通过电泳涂装设备将带有颜料和树脂的电泳漆喷涂到基材上。

电泳涂装时，通过施加电场使电泳漆颗粒在金属表面上沉积形成均匀的漆膜。

而后，经过烘烤固化工艺，使电泳漆在金属表面凝固干燥，形成一层坚固的保护膜。

电泳工艺流程具有涂层均匀、耐腐蚀性好、环保等优势，因此被广泛应用于汽车、家电、五金制品等行业。

当然，在具体应用时，还需根据不同材料和产品要求，进行工艺参数的调整和优化。

电泳涂料成膜原理一、电泳涂料成膜原理1. 涂料工作原理电泳涂装(electro-coating)是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法。

电泳涂装的原理发明于是20世纪30年代末，但开发这一技术并获得工业应用是在1963年以后，电泳涂装是近30年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺。

具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用。

电泳涂装属于有机涂装，利用电流沉积漆膜，其工作原理为“异极相吸”。

电泳涂装最基本的物理原理为带电荷的涂料粒子与它所带电荷相反的电极相吸。

采用直流电源，金属工件浸于电泳漆液中。

通电后，阳离子涂料粒子向阴极工件移动，阴离子涂料粒子向阳极工件移动，继而沉积在工件上，在工件表面形成均匀、连续的涂膜。

当涂膜达到一定厚度（漆膜电阻大到一定程度），工件表面形成绝缘层，“异极相吸”停止，电泳涂装过程结束。

整个电泳涂装过程可以概括为以下四个步骤：●电解：水的电解●电泳：带电的聚合物分别向阴极或阳极泳动的过程●电沉积：带电的聚合物分别在阴极或阳极沉积的过程●电渗：沉积的电泳涂膜收缩、脱去溶剂和水，形成均匀致密的湿膜电极附近主要的化学反应如下表所示：阳极性电泳涂装阴极性电泳涂装阴极反应阳极反应2H2O + 2e-→ 2(OH)- + H2阳极反应2H2O → 4H+ + O2 + 4e-当pH=3 ↓---(COO)-[阴离子树脂]COOHM→M n+ +e-(金属)↓ ---(COO)- [阴离子树脂]---(COO)nM [析出]2H2O → 4H+ + O2 + 4e-阴极反应2H2O + 2e-→ 2(OH)- + H2pH = 12～14 ↓—NH+ [阳离子树脂]—N [析出]反应过程图如下所示：在电场作用下，涂料粒子向阴极移动（电泳），由于受到阴极附近碱扩散层（OH-）的影响，涂料粒子在阴极聚结（电沉积）。
