电场 压轴题1．如图所示，粗糙程度均匀的绝缘斜面下方O 点处有一正点电荷，带负电的小物体以初速度V 1从M 点沿斜面上滑，到达N 点时速度为零，然后下滑回到M 点，此时速度为V 2（V 2＜V 1）。

若小物体电荷量保持不变，OM ＝ON ，则A ．小物体上升的最大高度为B ．从N 到M 的过程中，小物体的电势能逐渐减小C ．从M 到N 的过程中，电场力对小物体先做负功后做正功D ．从N 到M 的过程中，小物体受到的摩擦力和电场力均是先增大后减小2．如图所示，实线表示某电场的电场线，过O 点的虚线MN 与电场线垂直，两个相同的带负电的粒子P 、Q 分别从A 、B 两点以相同的初速度开始运动，速度方向垂直于MN ，且都能从MN 左侧经过O 点。

设粒子P 、Q 在A 、B 两点的加速度大小分别为a 1和a 2，电势能分别为E p1和E p2，以过O 点时的速度大小分别为v 1和v 2，到达O 点经过的时间分别为t 1和t 2。

粒子的重力不计，则（ ）A ．a 1>a 2B ．v 1<v 2C ．t 1<t 2D ．E p1<E p23．空间有一匀强电场，在电场中建立如图所示的直角坐标系O-xyz ，M 、N 、P 为电场中的三个点，M 点的坐标为（0，a ，0），，N 点的坐标为（a ，0，0），P 点的坐标为（a，已知电场方向平行直线MN ，M 点电势为0，N 点电势为1V ，则P 点的电势为 （ ）A4．有一个大塑料圆环固定在水平面上,以圆环圆心为坐标原点建立平面直角坐标系.其上面套有两个带电小环1和小环2,小环2固定在圆环上某点(图中未画出),小环1原来在A 点.现让小环1逆时针从A 转到B 点(如图a ),在该过程中坐标原点O 处的电场强度x 方向的分量E x 随θ变化的情况如图b 所示, y 方向的分量E y 随θ变化的情况如图c 所示,则下列说法正确的是( )A ．小环2可能在AC 间的某点B ．小环1带负电,小环2带正电C ．小环1在转动过程中,电势能先减后增D ．坐标原点O 处的电势一直为零5．在光滑水平面上有一固定点O ，连有长度相同的绝缘细绳，细绳的另一端分别系住一个带电小球A 、B 、C （带电小球之间的作用力不能忽略），带电荷量分别为A Q 、B Q 、C Q ，其中A Q 带负电，它们都在图示方向的匀强电场中处于静止状态，则以下说法中正确的是A ．B Q 、C Q 只能带等量同种电荷，可以是正电荷，也可以是负电荷 B ．B Q 、C Q 可以带等量异种电荷 C ．B Q 、C Q 只能带等量同种正电荷D ．B Q 、C Q 只能带等量同种负电荷6．图示为一个内、外半径分别为R1和R2的圆环状均匀带电平面，其单位面积带电量为 。

取环面中心O 为原点，以垂直于环面的轴线为x 轴。

设轴上任意点P 到O 点的的距离为x ，P 点电场强度的大小为E 。

下面给出E 的四个表达式（式中k 为静电力常量），其中只有一个是合理的。

你可能不会求解此处的场强E ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。

根据你的判断，E 的合理表达式应为ABCD7．如图所示，空间分布着竖直向上的匀强电场E ，现在电场区域内某点O 处放置一负点电荷Q ，并在以O 点为球心的球面上选取a 、b 、c 、d 四点，其中ac 连线为球的水平大圆直径，bd 连线与电场方向平行。

不计空气阻力，则下列说法中正确的是 （ ）Ａ.b 、d 两点的电场强度大小相等，电势相等 Ｂ.a 、c 两点的电场强度大小相等，电势相等Ｃ.若从a 点抛出一带正电小球，小球可能沿a 、c 所在圆周作匀速圆周运动 D.若从a 点抛出一带负电小球，小球可能沿b 、d 所在圆周作匀速圆周运动8．如图所示，M 、N 是平行板电容器的两个极板，R 0 为定值电阻，R 1、R 2 为可调电阻，用绝缘细线将质量为 m 、带正电的小球悬于电容器内部．闭合电键S ，小球静止时受到悬线的拉力为 F ．调节 R 1、R 2，关于 F 的大小判断正确的是（ ）A ．保持 R 1 不变，缓慢增大 R 2 时，F 将变大B ．保持 R 1 不变，缓慢增大 R 2 时，F 将变小C ．保持 R 2 不变，缓慢增大 R 1 时，F 将变大D ．保持 R 2 不变，缓慢增大 R 1 时，F 将变小129．如图所示，在一个匀强电场(图中未画出)中有一个直角梯形ABCD ，其中，E 为AD 的中点，F 为BC 的中点。

一个带正电的粒子从A 点移动到B 点，电场力做功为-6AB W 3.010=⨯J ；将该粒子从D 点移动到C 点，电场力做功为-6DC W 4.010=⨯J 。

则以下分析正确的是 （ ）A ．若将该粒子从E 点移动到F 点，电场力做功为6EF W 3.510-=⨯ B ．若将该粒子从E 点移动到F 点，电场力做功W EF 有可能大于63.510-⨯JC ．若将该粒子从B 点移到C 点，电场力做功为-6BC W 1.010=⨯J ，则此匀强电场的方向一定是从A 点指向B 点的方向D ．若该粒子的电量为-6210⨯C ，则A 、B 之间的电势差为1.5V10．如图所示，有的计算机键盘的每一个键下面连一小块金属片，与该金属片隔有一定空气隙的是另一片小的固定金属片，这两片金属片组成一个小电容器。

该电容器的电容C E ＝9×10－12F/m ，S 表示金属片的正对面积，d 表示两金属片间的距离，当键被按下时，此小电容器的电容C 发生变化，与之相连的电子线路就能检测出是哪个键被按下了，从而给出相应的信号。

设每个金属片的正对面积为50mm 2，键未按下时两金属片间的距离为0.6mm 。

如果电容变化0.25pF ，电子线路恰能检测出必要的信号，则键至少需被按下（ ）A 、0.45mmB 、0.3mmC 、0.2mmD 、0.15mm 11．如图所示，有一带电粒子贴着A 板沿水平方向射入匀强电场，当偏转电压为U 1时，带电粒子沿①轨迹从两板正中间飞出；当偏转电压为U 2时，带电粒子沿②轨迹落到B 板中间；设粒子两次射入电场的水平速度相同，则两次偏转电压之比为( )A ．U 1∶U 2＝1∶8B ．U 1∶U 2＝1∶4C ．U 1∶U 2＝1∶2D ．U 1∶U 2＝1∶112．静电透镜是利用静电场使电子束汇聚或发散的一种装置，其中某部分静电场的分布如图所示.虚线表示这个静电场在xOy 平面内的一簇等势线，等势线形状相对于Ox 轴、Oy 轴对称.等势线的电势沿x 轴正向增加，且相邻两等势线的电势差相等.一个电子经过P 点（其横坐标为-x 0）时，速度与Ox 轴平行.适当控制实验条件，使该电子通过电场区域时仅在Ox 轴上方运动.在通过电场区域过程中，该电子沿y 方向的分速度v y 随位置坐标x 变化的示意图可能是图中 ( )13．如图所示为一个内、外半径分别为R1和R2的圆环状均匀带电平面，其单位面积带电量为σ。

取环面中心O为坐标原点，以垂直于环面的轴线为x轴。

设轴上任意点P到O的距离为x，P点电场强度的大小为E。

下面给出E的四个表达式（式中k为静电力常量），其中只有一个是合理的。

你可能不会求解此处的场强E，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。

根据你的判断，E的合理表达式应为（）A．E＝2σπkxB．E＝2σπkxC．E＝2σπkxD．E＝2σπkx14．如图甲所示,一条电场线与Ox轴重合,取O点电势为零,Ox方向上各点的电势φ随x 变化的情况如图乙所示.若在O点由静止释放一电子,电子仅受电场力的作用,则()A.电子将沿Ox方向运动B.电子的电势能将增大C.电子运动的加速度恒定D.电子运动的加速度先减小后增大15．如图所示，电荷量为+q的点电荷与均匀带电薄板相距为2d，点电荷到带电薄板的垂线通过板的几何中心，垂线上的a、b两点关于薄板对称，到薄板的距离都是d。

若图中a点的电场强度为零，则b点的电场强度大小和方向分别为（静电力常数k）（）。

A.kq/d2,垂直薄板向左B.10kq/9d2,垂直薄板向左C.8kq/9d2,垂直薄板向右D.kq/9d2,垂直薄板向左16．(2011·扬州模拟)研究表明，无限大的均匀带电平面在周围空间会形成与平面垂直的匀强电场.现有两块无限大的均匀绝缘带电平面，一块带正电，一块带负电，把它们正交放置如图所示，单位面积所带电荷量的数值相等.图中直线A1B1和A2B2分别为带正电的平面和带负电的平面与纸面正交的交线，O为两交线的交点.则图中能正确反映等势面分布情况的是( )17．（2011·上海高考物理·T14）两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势 随位置x变化规律的是图（）18．绝缘水平面上固定一正点电荷Q，另一质量为m、电荷量为-q的滑块（可看作点电荷）从a点以初速度v沿水平面向Q运动，到达b点时速度减为零．已知a、b间距离为s，滑块与水平面间的动摩擦因数为μ，重力加速度为g．以下判断正确的是（）A ．滑块在运动过程中所受Q 的库仑力一直小于滑动摩擦力B ．滑块在运动过程的中间时刻,C ．Q 产生的电场中，a 、b 两点间的电势差D19． 空间某一静电场的电势φ在x 轴上分布如图所示，x 轴上B 、C 两点的电场强度在x 方向上的分量分别是E Bx 、E Cx ，下列说法中正确的是（ ）（A ）该静电场由两个等量同种点电荷产生 （B ）该静电场由两个等量异种点电荷产生 （C ）E Bx 的大小大于E Cx 的大小（D ）负电荷沿x 轴从B 移到C 的过程中，电势能先减小后增大20．真空中有两个带等量正电的点电荷，在它们所在平面内的中央任意取一个矩形路径，如图所示，则 （ ）A ．边ab 上各位置，从a 到b ，电场强度一定先减小后增大B ．边ab 上各位置，从a 到b ，电势一定先降低后升高C ．带负电的试探电荷，沿边ab ，电势能可能先减小后增大D ．沿边ab 和边bc ，从a 到b 再到c ，a 、c 间电势差一定为021．图示为一个内、外半径分别为R 1和R 2的圆环状均匀带电平面，其单位面积带电量为σ。

取环面中心O 为原点，以垂直于环面的轴线为x 轴。

设轴上任意点P 到O 点的距离为x ，位于P 点的试探电荷q 所受电场力大小为F 。

下面给出F 的四个表达式(式中k 为静电力常量)，其中只有一个是合理的。

你可能不会求解q 所受电场力的大小F ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断。

根据你的判断，F 的合理表达式应为第9题图ABCD22．如图所示为一空腔导体周围的电场线分布，电场方向如图箭头所示，M、N、P、Q 是以O为圆心的一个圆周上的四点，其中M、N在一条直线电场线上，OQ连线垂直于MN，则（）A．M点的电势比P点的电势高B．O、M间的电势差小于N、O间的电势差C．将一负电荷由M点移到P点，电场力做负功D．一正电荷在O点的电势能小于在Q点的电势能23．如图（甲）所示，A、B两导体板平行放置，在t=0时将电子从A板附近由静止释—t图线如图放（电子的重力忽略不计）。

合集下载

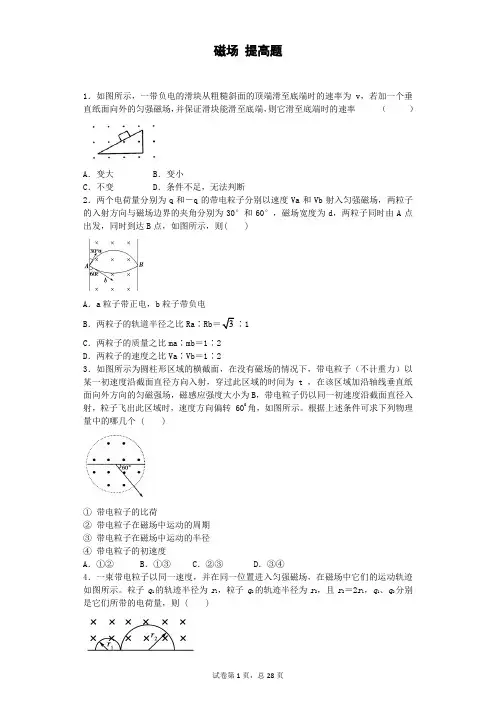

高中物理-8电磁学 3磁场 3提高题 (金华常青藤家教题库)
