光通信及光孤子

光通信及光孤子


——非线性效应：自相位调制
（SPM：Self-phase Modulation）
群速色散
光纤的群速色散使得不同频率的光波以不同 的速度传播，这样，同时出发的光脉冲，由于 频率不同，传输速度就不同，到达终点的时间 也就不同，便形成脉冲展宽，使信号畸变失真。
Hale Waihona Puke 自相位调制克尔效应（OKE）使得当光的强度变化时使 频率发生变化，从而使传播速度变化。在光纤 中这种变化使光脉冲后沿的频率变高、传播速 度变快；而前沿的频率变低、传播速度变慢。 这就造成脉冲后沿比前沿运动快，从而使脉冲 受到压缩变窄。
——物理上，孤子是物质非线性效应的一种特殊产物
——数学上，它是某些非线性偏微分方程的一类稳定的、能量有限的不 弥散解
——孤子在互相碰撞后，仍能保持各自的形状和速度不变
光孤子的形成机理
光孤子稳定存在的条件
——线性效应：光纤的群速色散 （GVD：Group Velocity Dispersion）
——特点: 开关速度快（10-2s量级）、开光转换率 高（达100%）、开光过程中光孤子形状
不发生改变，选择性能好
光孤子源技术
——光孤子稳定传输条件： 光脉冲为严格的双曲正割形 振幅满足一定的条件 ——现有的光孤子源 拉曼孤子激光器、参量孤子激光器、掺饵光纤孤 子激光器、增益开环半导体孤子激光器、锁模半 导体孤子激光器
全光孤子放大器
——特点：可对光信号直接放大，避免了光电、电 光模式
光孤子开关技术
光孤子通信系统
孤子与光孤子
孤子（Soliton）又称孤立波，是一种特殊形式的超短脉冲，或者说是一 种在传播过程中形状、幅度和速度都维持不变的脉冲状行波。
孤子的提出 ——1834年美国科学家罗素在流体力学中首先提出 ——在一条窄河道中，迅速拉一条船前进，在船突然停下时，在船头 形成的一个孤立的水波迅速离开船头 孤子的特点
光孤子通信技术 系统构成及工作原理PPT文档共22页

光孤子通信技术 系统构成及工作原理PPT文档共22页


•
29、在一切能够接受法律支配的人类 的状态 中，哪 里没有 法律， 那里就 没有自 由。— —洛克
•
30、风俗可以造就法律，也可以废除 法律。 ——塞·约翰逊
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
光孤子通信技术 系统构成及工作原理
•
26、我们像鹰一样，生来就是自由的 ，但是 为了生 存，我 们不得 不为自 己编织 一个笼 子，然 后把自 己关在 里面。 ——博 莱索
•
27、法律如果不讲道理，即使延续时 间再长 ，也还 是没有 制约力 的。— —爱·科 克
•
28、好法律是由坏风俗创造出来的。 ——马 克罗维 乌
非线性光纤光学 第五章光孤子 ppt课件

非线性光纤光学 第五章光孤子 ppt课件

线性稳定性分析
✓ 稳态解 忽略损耗，考虑稳态情况下连续波在光纤中的传输情况：
iA z122T 2A2|A|2 A
对于连续波，入射端振幅与T无关，并认为在光纤内传输时仍保 持与时间无关，可以得到方程的稳态解为
A P0 exp(iNL)
入射功率 NL P0z SPM感应的非线性相移
上式表明，连续波在光纤中传输时除了获得一个与功率有关的相移 （和由于光纤损耗引起的功率减小）外，其他参量保持不变。 ✓ 微扰的影响
➢ 孤子的物理理解： ✓ 光孤子由色度色散和自相位调制的结合而形成。 ✓ 通过选择适当的波长和脉冲形状，激光产生孤子波形， 孤子波形通过
自相位调制抵消掉色度色散，从而保持波形不变。 ✓ 色度色散和啁啾(chirp)彼此抵消，从而产生孤子。
光孤子的数学描述
➢ 非线性薛定谔方程(NLS) 从数学上描述光孤子需要用到前面介绍的NLS，
N2 LD
P0T02
LNL
2
±1，取决于GVD的正负 孤子阶数，无量纲的量
通过引入 uNU LDA，可以消去方程中的参量N，
并取GVD为负的情况，sgn＝-1，得到非线性薛定谔方程的标
准化形式：
i
u
1 2u
22
u2u0
该方程可以用逆散射方法求解，主要的结果如下：
设入射脉冲的初始形式满足 u(0, )N seh(c)
将实部和虚部分离，可以得到关于V和φ的两个方程，
V 1 2 2V 21 2V 2V30
V1V2 0 2 2
可以设相位φ与τ无关，因此式中∂φ/∂τ有关的项为零，且∂φ/∂τ变成dV/ dτ 。从第一个式子看出，要满足V与ξ无关的条件，∂φ/∂ξ必须等于常数， 因此φ=Kξ的形式，式中K是常数。因此V满足
光纤通信发展的历史和现状幻灯片

光纤通信发展的历史和现状幻灯片


光纤通信发明家高锟(左) 1998年在英国接受IEE授予的奖章
1970年，光纤研制取得了重大突破
•
1970 年 ， 美 国 康 宁 (Corning) 公 司 研 制 成 功 损 耗
20dB/km的石英光纤。把光纤通信的研究开发推向一个新阶段。
• 1972年，康宁公司高纯石英多模光纤损耗降低到4
目前光纤已成为信息宽带传输的主要媒质，光纤通信系统 将成为未来国家信息基础设施的支柱。
在许多发达国家，生产光纤通信产品的行业已在国民经济 中占重要地位。
光纤通信整体发展时间表
(Gb/s•Km
10000 系0 统 性 能 10000
1000
） 100
1.55μm 相干检测 1.55μm 直接检测
1.3μm 0.8μm 单模 多模
光纤通信的发展可以粗略地分为三个阶段：
• 第一阶段(1966~1976年)，这是从基础研究到商业
应用的开发时期。
• 第二阶段(1976~1986年)，这是以提高传输速率和
增加传输距离为研究目标和大力推广应用的大发展时期。
• 第三阶段(1986~1996年)，这是以超大容量超长距
离为目标、全面深入开展新技术研究的时期。
突变型多模光纤通信系统， 以及速率为100 Mb/s的渐变型多模 光纤通信系统的试验。
• 1983年敷设了纵贯日本南北的光缆长途干线。
•
随后，由美、日、 英、法发起的第一条横跨大西洋
TAT-8海底光缆通信系统于1988年建成。
• 第一条横跨太平洋 TPC-3/HAW-4 海底光缆通信系统于
1989年建成。从此，海底光缆通信系统的建设得到了全面展开， 促进了全球通信网的发展。
由于光纤和半导体激光器的技术进步，使 1970 年成为光纤通信发展的一个重要里程碑
光孤子通信技术ppt课件教学教程

光孤子通信技术ppt课件教学教程

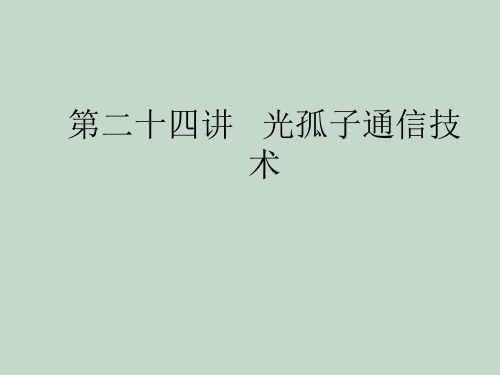

第二十四讲 光孤子通信技 术
