DLC3000 FISHER 浮筒液位计调试

一.概述在工业生产过程中，常常需要测量某些设备内介质分界面的位置。

物位的测量是一项重要参数。

因此液位测量必须灵敏可靠 ,才能保证生产的正常运行。

我单位近些年引进的，比较普遍的就是浙江联大生产的智能浮筒液位（界位）变送器。

它采用了DLC3000系列智能浮筒液位（界位）变送器。

二.原理:今天我们来学习如何调校DLC3000系列智能浮筒液位（界位）变送器。

液位计有：浮筒室、浮筒、扭力管系统等组成。

浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。

浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。

该变化被传递到数字液位控制器内的杠杆组件，使固定在杠杆组件上的磁铁发生位移，继而被霍尔元件感知并转换为霍尔电势。

DLC3000 数字液位控制器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD 显示及提供HART 通信能力。

微控制器接收经环境温度补偿与线性化了的电信号，同时也补偿由于过程温度变化而引起的液体密度的变化。

LCD可显示模拟量输出、过程变量（液位、界面高度或密度）、过程温度、扭力管旋转角度及变量的百分数范围等。

三.安装注意事项：浮筒液位计调校时，浮筒对起安装位置有下列几点注意事项：1、检查所用仪表测量范围，压力等级、密度、温度等是否与现场相符合。

2、外筒与容器连接时，上下横连通管，必须设置截止阀。

3、外筒与内筒均须垂直安装，对垂线其斜度必须小于K＝85－d L ；其中d为内浮筒外径，L为内浮筒长度。

安装内浮筒时需打开表头对面的小法兰和四通体上面的盲法兰，用钢丝钩住内浮筒，轻轻送入外筒里，然后上提，将挂钩安在杠杆上。

撤掉钢丝钩，检查内浮筒与外筒的悬挂间隙是否均匀，切勿碰外筒。

4、仪表应优先选用标准的右侧安装，左侧安装方法与右侧相同。

5、仪表外壳应可靠接地。

DLC3000智能浮筒液位（界位）计校验过程中常见问题及处理方法发布时间：2021-05-27T05:50:38.472Z 来源：《中国科技人才》2021年第7期作者：吉宁[导读] FISHER DLC3000是一种智能化浮筒液位（界位）测量仪表。

兰州石化公司检维修中心甘肃省兰州市西固区 730060摘要：FISHER DLC3000是一种智能型浮筒测量仪表。

针对校验过程中常常会出现校验精度低、线性误差大、校验失败等问题。

本文通过DLC3000智能浮筒液位（界位）计的结构、参数设置、校验方法等方面分析问题出现的原因。

阐述了DLC3000浮筒液位计校验过程中需要注意的事项。

总结出校验过程中出现的常见问题的处理方法。

关键词：DLC3000；常见问题；处理方法前言：FISHER DLC3000是一种智能化浮筒液位（界位）测量仪表。

它可以用来测量生产过程中液体的液位或者界位。

DLC3000的校验需要模拟现场的液位（界位）工况，同时也因为DLC3000智能浮筒液位（界位）计有机械机构，以及校验方法等问题，在校验的过程中会出现校验精度低、线性误差大、校验失败等常见问题。

出现的这些问题如果没有进行有效处理，会直接影响仪表的正常使用。

所以必须对这些出现的问题进行解决。

FISHER DLC3000的结构组成：DLC3000智能浮筒液位（界位）计由检测转换部分和变送两部分组成。

检测转换部分是浮筒液位（界位）计的机械部分，包括：浮筒室、测量浮筒、杠杆、盘根、扭力杆组成。

检测转换就是将液位（界位）上升、下降对测量浮筒浮力的改变影响浮筒对杠杆的拉力，杠杆的拉力改变带动和杠杆连接在一起的扭力杆发生角位移。

变送部分的作用就是将扭力杆的角位移通过转换，输出4-20mA标准电流信号。

DLC3000智能浮筒液位（界位）计的参数设置、报警、校验都是在变送器上完成的。

FISHER DLC3000校验中常见问题原因分析：DLC3000智能浮筒液位计校验中，最常见出现最多的问题是校验精度低、线性误差大、校验失败等。

设置及标定用户调试必须严格按照出厂时产品标牌上所提供的调试参数进行调试，不能以自行计算所得值进行调校，因为生产厂已将用户温度压力及有关参数考虑在内，因此参数卡在每一次重校后，均应重新存档备用。

调试方法一般采用挂重法及水测法两种方法进行（符合GB/T13963-92 浮筒液位计标准）。

一、调整现场显示值（LCD）1、按接线图将HART275 手操器接入回路，回路必须接250～1000Ω的负载，以保证正常通讯。

2、在通常情况下，用户在开始使用DLC-3000 液位变送器时，如果用户所提供的制造参数没有变化，只需重校零点即可。

可采用以下步骤使产品投入运行。

A、选择菜单2-4-1-1（Mark Dry Coupling 标记干燥耦合点），将当前值清至零位。

B、亦可选择菜单2-4-1-5（Set Zero 调整PV 零位），将当前值清至零位。

※在进行上述操作时，必须保证液位高度（或挂法码重量）处于零位状态。

制造厂设定的参数值及扭力管的机械性能能够保证良好的线性度及量程的准确度。

完成上述操作后，DLC-3000 液位变送器即可投入正常运行。

3、如果介质的物理参数有所变化，或在测量时与实际值有所差异，可以采用如下步骤，以使产品投入正常使用。

首先在菜单4-1-1-1（Displacer Info 浮筒信息）将新信息输入。

选择菜单2-4-1-1（Mark Dry Coupling 标记干燥耦合点），按→键进入，按F4（OK）键确认后，选择菜单2-4-1-2（Two Liquid LviCai 两点液体液位标定），然后按下述步骤进行：①调整被测介质（或挂砝码重量）为零位或注入相当于介质零位的水位；②用当前被测介质的测量单位（例如cm）输入零位值；③调整被测介质（或挂砝码重量）为满量程位置或注入相当于介质满度的水位；④用当前被测介质的测量单位（例如cm）输入对应的量程值。

※用户在调试时，通常采用水为介质（非被测介质），就会出现下面两种情况：如果ρ介质＜ρ水，可通过公式：h 注水高度＝ρ介质·H 满量程高度／ρ水计算出对应的注水高度值；如果ρ介质＞ρ水，可通过公式：h 注水高度＝ρ水·H 满量程高度／ρ介质计算出对应的注水高度值二、模拟（4～20mA）信号输出的设置A、设置4mA①选择菜单3-3-2-5（Set Zero and Span 设定零与跨距）；11②选择菜单分3-3-2-5-1（Set Zero 设定零位）；③将被测液位置零位（或挂零位砝码重量），按HART275 F4 键（OK）确认，电流表将显示4mA。

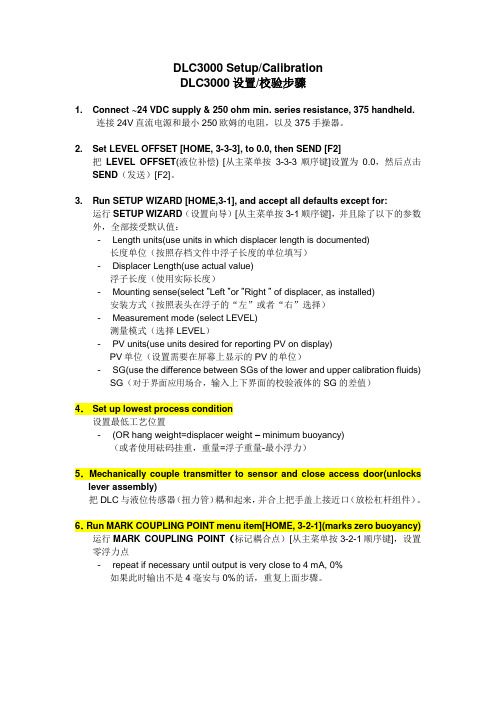

DLC3000 Setup/CalibrationDLC3000 设置/校验步骤1. Connect ~24 VDC supply & 250 ohm min. series resistance, 375 handheld.连接24V直流电源和最小250欧姆的电阻，以及375手操器。

2. Set LEVEL OFFSET [HOME, 3-3-3], to 0.0, then SEND [F2]把LEVEL OFFSET(液位补偿) [从主菜单按3-3-3顺序键]设置为0.0，然后点击SEND（发送）[F2]。

3. Run SETUP WIZARD [HOME,3-1], and accept all defaults except for:运行SETUP WIZARD（设置向导）[从主菜单按3-1顺序键]，并且除了以下的参数外，全部接受默认值：- Length units(use units in which displacer length is documented)长度单位（按照存档文件中浮子长度的单位填写）- Displacer Length(use actual value)浮子长度（使用实际长度）- Mounting sense(select ”Left ”or ”Right ” of displacer, as installed) 安装方式（按照表头在浮子的“左”或者“右”选择）- Measurement mode (select LEVEL)测量模式（选择LEVEL）- PV units(use units desired for reporting PV on display)PV单位（设置需要在屏幕上显示的PV的单位）- SG(use the difference between SGs of the lower and upper calibration fluids) SG（对于界面应用场合，输入上下界面的校验液体的SG的差值）4． Set up lowest process condition设置最低工艺位置- (OR hang weight=displacer weight – minimum buoyancy)（或者使用砝码挂重，重量=浮子重量-最小浮力）5．Mechanically couple transmitter to sensor and close access door(unlocks lever assembly)把DLC与液位传感器（扭力管）耦和起来，并合上把手盖上接近口（放松杠杆组件）。

一、测量液位时调试步骤如下：查看电动浮筒工况的测量范围H、介质密度ρ介，用水换算其测量范围首先进入：2 Online→2 Diagnosis→4 Zero trim→OK→1 Trimmed→OK→2 Accept→ENTER 自动调零位，即电浮筒界位测量零点或筒体内介质放空时液位的零点.加水至电浮筒满量程ρ介/ρ水*H（在调校时默认ρ水为1，以下求量程过程中将不再出现ρ水），加完水后要等液位稳定一段时间，保证浮筒不波动进入：2 Online→1 Displays 记录下1Displays→1 PV X%（标记为X）和4 URV(标记为Y)的数值，按以下公式计算新URV 值：例: URV=X·Y=0.98·5.88=5.76注：URV→代表量程LRV →代表零位(0.00N)修改量程进入：2 Online→3 Device Date→2 Specialist →3 Output→1 Measuring Range→1 Input→2URV （输入新URV 后send）二、测量界位时调试步骤如下：查看电浮筒测量工况中的两种介质各自密度ρ1和ρ2（ρ1﹤ρ2）,用水换算界面零位ρ1·H，加水至两种介质的零点(等效于浮筒完全浸入在轻密度介质中)。

进入：2Online→2Diagnosis→4Zerotrim→OK→1 Trimmed→OK→2Accept→ENTER( 自动调节零位)；界面零位标定结束后,加水至界面满量程ρ2·H（等效于浮筒完全浸入在重密度介质中）稳定后进入2 Online→1Displays 查看当前PV 和URV 值,将记录下来的值计算出新的URV 后,输入仪表完成满量程标定。

修改量程进入：2 Online→3 Device Date→2 Specialist →3 Output→1 Measuring Range→1Input→2 URV (输入新量程后send)注意：以上方法仅适用于工况下密度小于水的介质，如大于水时可在工况下校准或拆下浮筒采用挂码法。

浮筒液位变送器界面测量调试方法浮筒液位变送器对两种介质界面测量有两种情况：即被测过程介质的重密度r2≤1.0和被测过程介质的重密度r2＞1.0。

下面举例说明：举例1：假定被测过程介质的密度为r1=0.7，r2=0.9检查仪表接线是否正确，供电电压是否在正常工作范围内，浮筒应处于悬挂状态。

1仪表通电。

(电子模板左上部“ZERO”“SPAN”“ERROR”指示灯全灭。

2仪表零位的设定：2.1.设置对应于4mA（0%）的相应液位值（H1=L×0.7=0.7L）。

2.2.按电子板的右上部“ENTER”键启动4mA刻度，此时“ZERO”指示灯点亮，模拟输出电流为22mA。

2.3.按电子板的右上部“DOWN”键锁定4mA刻度，此时“ZERO”指示灯闪烁一下，仪表锁定零位值，模拟输出电流仍为22mA。

2.4.按电子板的右上部“ENTER”键，此时“ZERO”指示灯灭，模拟输出电流自动调整为4mA（0%）。

3仪表高位的设定：3.1.设置对应于20mA（100%）的相应液位高度值（H2=L×r2=0.9L）。

3.2.按电子板的右上部“ENTER”键启动20mA刻度，此时“SPAN”指示灯点亮，模拟输出电流为20mA。

3.3.按电子板的右上部“UP”键锁定20mA刻度，此时“SPAN”指示灯灭，“SPAN”指示灯闪烁一下，仪表锁定满度值，模拟输出电流仍为20mA。

3.4.按电子板的右上部“ENTER”键，此时“SPAN”指示灯灭，模拟输出电流自动调整为20mA（100%）3.5.重复以上步骤，重复核校0%和100%点。

3.6.设置对应于12mA (50%)点的相应液位高度值进行复核校准：H=L×(r2-r1) ×50%+H1=L×(0.9-0.7) ×50%+0.7L=0.8L 举例2：假定被测过程介质的密度为r1=0.8，r2=1.2检查仪表接线是否正确，供电电压是否在正常工作范围内，浮筒应处于悬挂状态。

DLC3000电动浮筒液位变送器介绍及调试DLC3000电动浮筒液位变送器是一种用于监测液体液位的仪器设备。

它采用了电动浮筒原理，通过浮筒的上下运动来反映液位的高低。

与传统的浮球液位变送器相比，DLC3000电动浮筒液位变送器具有更高的精度和可靠性。

DLC3000电动浮筒液位变送器的工作原理是通过电动机驱动浮筒进行上下运动，当液位发生变化时，浮筒的位置也会相应的变化。

浮筒上装有磁铁，它可以通过感应传感器产生的磁场信号进行检测。

这个信号将被转换为电流或电压输出，从而实现对液位变化的监测。

DLC3000电动浮筒液位变送器具有多种优点。

首先，它的精度非常高，可以达到±0.5mm的液位测量精度。

其次，它具有良好的线性度和可靠性，能够稳定地工作在各种恶劣的环境条件下。

此外，它还具有自动调零和自动温度补偿功能，能够准确地进行液位监测。

DLC3000电动浮筒液位变送器的调试也非常简单。

首先，我们需要确认电动浮筒的安装位置以及连接管道的正确性。

然后，连接电动浮筒液位变送器的电源和信号线，并确保电源稳定。

接着，进行零点校准，即将浮筒浮在零位上，点击相关按钮进行校准。

最后，进行液位的调试，可以通过改变液位高度，观察变送器输出的信号变化来进行调试。

在调试过程中，我们还需要注意一些问题。

首先，要确保液体的温度和密度保持稳定，以免影响测量的准确性。

其次，要确保电源电压的稳定，以免影响电动浮筒的正常工作。

此外，还要考虑到传感器的防护措施，以免受到外界干扰。

总的来说，DLC3000电动浮筒液位变送器是一种高精度、可靠性极高的液位监测设备。

它通过电动浮筒的上下运动来反映液位的高低，并将信号转换为电流或电压输出。

调试相对简单，只需要进行安装、连接、校准和液位调试即可。

在使用过程中，需要注意保持稳定的液体温度和密度，以及电源和传感器的稳定性。

DLC3000系列智能浮筒液位（界面）变送器．一．特点1．方便快捷的设置与标定2．高增益及阻尼设置3．环境温度和过程温度自补偿4．防爆坚固的合理结构5．维护方便二．主要技术参数。

安装形式：外浮筒式，顶底式，侧侧式，顶侧式，底侧式，内浮筒式，顶置式，侧置式，。

安装方式：右侧安装，左侧安装。

测量范围：液位（mm）300,500,800,1200,1600,2000,2500界面( mm) 300,500,800,1200,1600。

工作压力（MP a）：4.0，6.3，16.0，20.0，32.0。

工作温度：低温型-190~29度，普通型-29~150度，高温型150~350度超高温型350~427度。

输入电压：额定电压24VDC 最低输入电压12VDC 最高输入电压30VDC。

负载电阻：额定负载电阻250 OMU，最大负载电阻600OMU（24V时）。

输出信号：4~20mADC二线制。

输出阻尼：0.1~16S。

环境温度：-40~80度。

相对湿度：0~95%。

报警设置：在4~20mA范围内设置低报，低低报；高报，高高报警及3.8mA 和21mA故障报警。

高温隔离：热绝缘体三. 结构与工作原理DLC3000型智能浮筒液位（界面）变送器由检测，转换，变送，三部分组成；检测部分由浮筒室，浮筒，连杆组成；转换部分由杠杆，扭力管组件（支掌，支点），磁铁，霍尔传感器组成；变送部分由CPU,A/D,D/A,MODEM及LCD显示器组成。

当浮筒浸沉在液体中，受到介质浮力作用，液位（界面）上升（下降）浮筒自重改变，杠杆力变化，扭力管产生一定角度的位移，联动附在扭力管上的磁铁摆动，使霍尔传感器周围的磁场发生变化，同时霍尔传感器输出差分电压信号，经A/D转换进入CPU，由CPU进行线性化处理，量程转换，单位转换，温度补偿，阻尼处理等运算，最后由D/A 将数字信号转换成与被检测液位变化成正比的4~20mADC电流信号输出。

DLC3000电动浮筒液位变送器概述：/ T: H4 k) ~# CUTDZ系列电动浮筒液位变送器是采用美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器组装而成的产品。

该产品广泛应用于石油、化工、冶金、电力等行业。

DLC3000系列数字式液位控制器与液位传感器一起使用，以测量液位，两种液体的界面或液体的比重（密度）。

使其输出标准的4～20mA直流信号或符合HART协议的数字信号。

使用与DLC3000系列智能液位控制器相兼容的275型HART通信器，可以十分方便的在线查询、组态、标定或测试智能液位控制器，极大的方便了用户在现场的使用。

9 O7 L1 u! Y- d- R4 Y- k工作原理：0 N'o5 B2 v9 V& x* ?5 `$ EUTDZ－II型系列智能浮筒液位变送器是由美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器及外筒组成，浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接，被测液体的液位、密度、界位的变化将引起内浮筒位置的变化，这种变化传递给扭力管组件使其发生旋转，扭力管组件的旋转传递给DLC3000系列数字式液位控制器中的杠杆组件，该旋转运动使固定在杠杆组件的精密磁铁移动，改变了磁场。

变化了的磁信号经霍尔效应传感器将变化了的磁信号转换成变化了的电子信号，经过微处理器输出了液位变化相对应的4－20mA的标准直流信号和符和HART通信协议的数字信号。

LCD则可根据用户需要显示模拟量输出、过程变量、过程温度（若安装了RTD）扭力管旋转角度及变量的百分数范围等。

( p" a' @ D8 b: ]& p/ i■主要技术参数：# N& m" z P m8 `& K1、精度等级：0.5％、1.0％；2、输入信号：液位、界位或密度的变化；5 f) G) g: E0 u3 y, P2 s3、输出信号：模拟量4－20mADC；0 u5 o8 r+ |% E s/ ^+ i- n) D数字量：HART1200波特移频键控（FSK）4、负载能力：350Ω（48VDC供电时可为15Ω）；5、测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求制作）；6、介质比重：0.4－1.4（介质比重差＞0.2）；7、工作压力：1.6、2.5、4.0、6.4、10.0、16.0MPa；0 S6 j. E( }1 \- S' u工作温度：DLC3000系列数字式液位控制* _5 k& p- u" {6 J- v-40—+70浮筒液位传感器及外筒6 J m ]& U+ P; r# b4 B7 v-110——+400（对于用户的特殊要求，可协商解决。
