软件无线电接收机

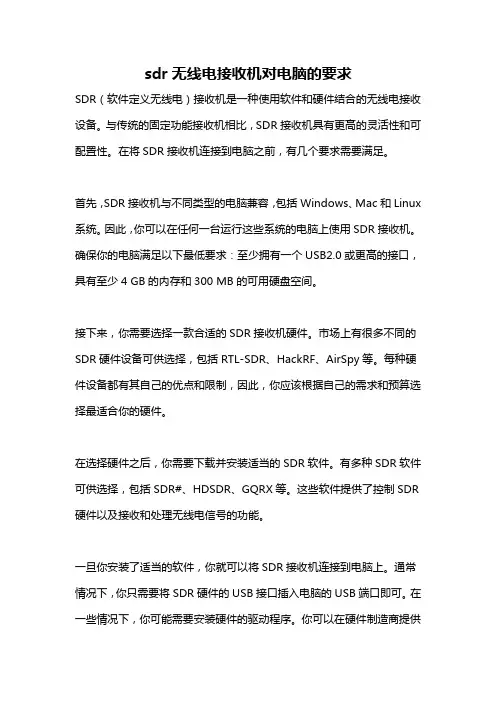

sdr无线电接收机对电脑的要求SDR（软件定义无线电）接收机是一种使用软件和硬件结合的无线电接收设备。

与传统的固定功能接收机相比，SDR接收机具有更高的灵活性和可配置性。

在将SDR接收机连接到电脑之前，有几个要求需要满足。

首先，SDR接收机与不同类型的电脑兼容，包括Windows、Mac和Linux 系统。

因此，你可以在任何一台运行这些系统的电脑上使用SDR接收机。

确保你的电脑满足以下最低要求：至少拥有一个USB2.0或更高的接口，具有至少4 GB的内存和300 MB的可用硬盘空间。

接下来，你需要选择一款合适的SDR接收机硬件。

市场上有很多不同的SDR硬件设备可供选择，包括RTL-SDR、HackRF、AirSpy等。

每种硬件设备都有其自己的优点和限制，因此，你应该根据自己的需求和预算选择最适合你的硬件。

在选择硬件之后，你需要下载并安装适当的SDR软件。

有多种SDR软件可供选择，包括SDR#、HDSDR、GQRX等。

这些软件提供了控制SDR 硬件以及接收和处理无线电信号的功能。

一旦你安装了适当的软件，你就可以将SDR接收机连接到电脑上。

通常情况下，你只需要将SDR硬件的USB接口插入电脑的USB端口即可。

在一些情况下，你可能需要安装硬件的驱动程序。

你可以在硬件制造商提供的官方网站上找到相关的驱动程序。

成功将SDR接收机连接到电脑后，你需要进行一些设置和配置。

首先，你需要选择要接收的频率范围。

SDR接收机通常能够接收一定范围内的频率，你可以根据自己的需求选择合适的范围。

然后，你需要选择合适的采样率和带宽。

采样率决定了接收到的信号的精度，带宽决定了接收到的信号的宽度。

你可以根据需要进行调整。

接下来，你需要配置SDR软件来处理接收到的信号。

大多数SDR软件提供了多种功能，如频谱分析、滤波、解码等。

你可以根据需要选择合适的功能，并进行相应的配置。

最后，你可以开始接收和处理无线电信号了。

你可以连接天线，调整接收参数，并观察软件界面上的信号显示。

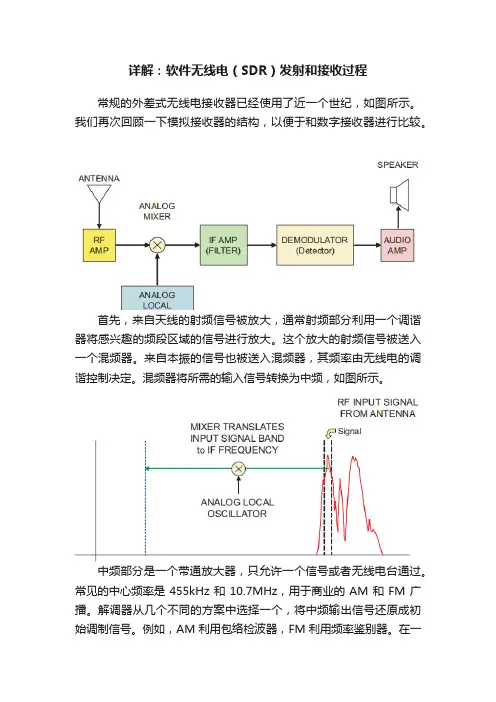

详解：软件无线电（SDR）发射和接收过程常规的外差式无线电接收器已经使用了近一个世纪，如图所示。

我们再次回顾一下模拟接收器的结构，以便于和数字接收器进行比较。

首先，来自天线的射频信号被放大，通常射频部分利用一个调谐器将感兴趣的频段区域的信号进行放大。

这个放大的射频信号被送入一个混频器。

来自本振的信号也被送入混频器，其频率由无线电的调谐控制决定。

混频器将所需的输入信号转换为中频，如图所示。

中频部分是一个带通放大器，只允许一个信号或者无线电台通过。

常见的中心频率是455kHz和10.7MHz，用于商业的AM和FM广播。

解调器从几个不同的方案中选择一个，将中频输出信号还原成初始调制信号。

例如，AM利用包络检波器，FM利用频率鉴别器。

在一个典型的家用收音机中，解调后的输出信号被送入到一个音频功率放大器，驱动一个扬声器。

混频器对两个输入信号进行模拟相乘，生成一个差频信号。

通过设置本振频率，从而使得本振频率与想要的输入信号（你想要接收到的无线电台）的差值等于中频。

例如，你想接收频率为100.7MHz的调频电台，中频为10.7MHz，你需要将本振调整至：此过程称作“下变频”，因为一个高频信号通过混频器下移到低频率。

中频部分的作用相当于一个窄带滤波器，只允许被转换后的射频输入的一个“片段”通过。

中频部分的带宽等于你试图接收到的信号（或者“无线电台”）的带宽。

商业调频电台的带宽大约为100kHz，调幅电台带宽为5kHz，分别对应相应的频道间隔200kHz和10kHz。

软件无线电接收器软件定义的无线电接收器框图如图所示。

射频调谐器将模拟射频信号转换为模拟中频，与模拟接收器的前三个阶段相同。

接下来，A/D转换器将中频信号数字化，从而将其转换成数字样点。

这些样点被送入下一级，即图中虚线框所示的数字下变频（DDC）。

数字下变频通常是一个单独的芯片电路或者FPGA的IP核，它是SDR系统的关键部分。

01数字下变频（DDC）一个常规的DDC包含三个主要部分：•一个数字混频器；•一个数字本振；•一个FIR低通滤波器。

三款常用接收机架构之间的PK作为无线通信领域的重要组成部分，接收机在不同的架构下具有不同的优势和特点。

本文将介绍三种常用的接收机架构，并对它们进行PK比较。

1.超外差接收机架构：超外差接收机架构是最早应用于无线通信系统的架构之一，它的主要特点是通过射频前端混频至中频，然后再通过中频信号处理电路进行信号处理。

该架构优点在于实现简单，成本低廉，适用于大多数无线通信系统。

2.并行接收机架构：并行接收机架构是一种针对高速多载波通信系统设计的架构，它通过将接收机分成多个子接收机以并行处理不同的载波信号。

并行接收机架构具有处理速度快、抗干扰能力强的优势。

同时，由于它需要实现多个子接收机的同步和协同工作，因此在设计和实现上相对复杂。

3.软件无线电接收机架构：软件无线电接收机架构是近年来发展的一种新型架构，它利用通用处理器和可编程逻辑来实现接收机功能。

软件无线电接收机具有较高的灵活性和可配置性，可以适应不同的通信标准和频谱资源。

此外，软件无线电接收机可以通过固件或软件升级进行功能扩展，不需要改变硬件结构，具有很好的兼容性。

三种接收机架构各有优劣，下面对它们进行比较和评估：1.实现复杂度：超外差接收机架构实现简单，成本低廉，适用于大多数无线通信系统。

并行接收机架构相对复杂，需要实现多个子接收机的同步和协同工作。

软件无线电接收机架构需要通用处理器和可编程逻辑的支持，实现相对复杂。

2.处理速度：超外差接收机架构的处理速度较快。

并行接收机架构通过并行处理多个子接收机实现更高的处理速度。

软件无线电接收机架构的处理速度受限于通用处理器的性能。

3.灵活性和可配置性：并行接收机架构较难实现灵活性和配置性，需要对子接收机进行硬件分配。

软件无线电接收机架构具有较高的灵活性和可配置性，可以通过软件进行配置和调整。

4.兼容性：超外差接收机架构由于成熟度较高，在兼容性方面表现较好。

并行接收机架构和软件无线电接收机架构相对较新，对兼容性的支持相对较少。

专利名称：软件无线电接收机电路
专利类型：发明专利
发明人：池保勇,张欣旺,夏兆康,刘冰乔,于谦,续阳,张泽宏,韩思扬,刘琼冰,王志华
申请号：CN201310289188.1
申请日：20130710
公开号：CN104283574A
公开日：
20150114
专利内容由知识产权出版社提供
摘要：本发明提供一种软件无线电接收机电路，该软件无线电接收机电路包括低噪声射频前端电路、高线性射频前端电路、谐波抑制射频前端电路、公共模拟中频电路、本振信号产生电路、偏置电路及控制电路；该低噪声射频前端电路与该高线性射频前端电路并联后的一端与该公共模拟中频电路的第一端相连接；该谐波抑制射频前端电路的一端与该公共模拟中频电路的第一端相连接；该本振信号产生电路分别与该低噪声射频前端电路、该高线性射频前端电路以及该谐波抑制射频前端电路相连接；该偏置电路用于对该软件无线电接收机电路提供基准偏置电压和基准偏置电流；该控制电路用于控制该软件无线电接收机电路的工作模式。

本发明能够满足多种应用环境的需要。

申请人：清华大学
地址：100084 北京市海淀区清华园北京100084-82信箱
国籍：CN
代理机构：北京路浩知识产权代理有限公司
代理人：王莹
更多信息请下载全文后查看。

基于软件无线电的直接扩频序列接收机新方案作者：陈忠辉冯心欣来源：《现代电子技术》2010年第05期摘要:在低信噪比的低压电力线通信环境中,使用传统的扩频解调方法,不易提取同步载波。

针对这一问题,提出一种基于软件无线电结构的直接扩频序列(DSSS)接收机方案。

该方案以带通采样定理为依据,结合A/D转换器和数字低通滤波器,无需提取同步载波即可完成已调信号的解调,并在基带完成信号的解扩。

通过理论和仿真证明,该方案开销低,抗噪性能强,适合在恶劣的通信环境中使用。

关键词:低压电力线通信;扩频;软件无线电;带通采样定理中图分类号文献标识码:A文章编号:1004-373X(2010)05-009-04Novel Design of Direct Sequence Spread Spectrum Receiver Based on Software RadioCHEN Zhonghui,FENG Xinxin(College of Physics and Information Engineering,Fuzhou University,Fuzhou,350108,China)Abstract:The synchronous carrier is difficult to extract in low SNR power line communication environment by traditional spread-spectrum demodulation method.To solve this problem,a novel design of Direct Sequence Spread Spectrum (DSSS) receiver based on software radio structure and band-pass sampling theorem is proposed.The designed receiver consists of A/D converter and digital low-pass filter,which can demodulate information without carrier synchronization.Moreover,spread-spectrum demodulation can be realized in baseband.Both theoretical analysis and simulation results prove that the novel receiver structure has low cost and high anti-noise performance,and it can be applied in rough communication environment.Keywords:low voltage power line communication;spread spectrum;software radio;bandpass sampling theorem0 引言扩频通信的基本原理是将待传输信息的信号频谱用某个特定的扩频函数扩展后成为宽频带信号,送入信道传输,接收端利用相应的技术把信号压缩到原有的带宽。

基于软件无线电的调频广播接收机设计的开题报告一、选题背景随着科技的发展，软件无线电技术已经越来越被广泛应用。

调频广播接收机是现代通信中广泛应用的一种接收机，它可以接收0.1 MHz到1.8 GHz范围内的广播信号。

目前许多传统的调频广播接收机存在着一些局限，例如：价格较高、占用空间大、功能单一等等。

为了满足现代人对于调频广播接收机更高的要求，软件无线电技术应运而生。

通过利用软件无线电技术，可以大大降低调频广播接收机的成本，同时还可以使其体积更小、功能更强大。

因此，本课题选取了基于软件无线电的调频广播接收机设计，实现低成本、小体积、多功能的调频广播接收，并探究其实现方法和技术路线，为现代调频广播接收机技术的发展做出一定的贡献。

二、设计目标本课题旨在设计一款基于软件无线电技术的调频广播接收机，实现以下目标：1. 实现调频广播信号的接收和解码，并将信号转换为可播放的格式。

2. 实现对接收到的调频广播信号的解码和分析，从而实现对信号的多种操作，例如调频广播的解码和录音等。

3. 实现对接收信号的分析和显示，例如对主要信号的频谱显示，以及探测和分析调频广播信号。

4. 确保系统低功耗、低成本、小体积，以便于移动。

三、设计内容本课题主要研究内容包括以下方面：1. 调频广播接收机原理研究：调频广播接收机的原理及其适用范围，幅度调制和频率调制的区别，锁相环（PLL）的应用。

2. 软件无线电技术研究：SDR技术的基本原理，数字信号处理技术的应用，软件无线电的实现方法和技术路线。

3. 调频广播信号解调技术研究：调频广播信号的解码和录音技术、信号的分析和显示等技术。

4.硬件设计：根据软件无线电技术和调频广播接收机的原理以及目标需求，选取合适的芯片、模块和外设等，进行硬件设计与开发。

总之，本课题将会着重解决如何通过软件无线电技术实现调频广播接收机原理、相应技术及应用等方面的问题，同时还会对相应的硬件平台设计、软件平台架构等方面进行研究与探究。

基于FPGA的软件无线电接收机的设计随着无线通信技术的快速发展，软件无线电技术成为了无线通信领域的关键技术之一。

软件无线电接收机是软件无线电系统中重要的组成部分，其设计和实现对于无线通信系统的性能和灵活性具有重要影响。

本文将介绍一种基于FPGA的软件无线电接收机的设计方案。

FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具有灵活性高、可重构性强的特点，因此在软件无线电接收机的设计中得到了广泛应用。

基于FPGA的软件无线电接收机的设计流程主要包括信号接收、信号解调和信号处理三个关键步骤。

首先，信号接收是软件无线电接收机的基本功能，其核心是将无线电频率的信号转换为数字信号。

在FPGA中，可以利用高速ADC（Analog-to-Digital Converter）模块将模拟信号转换为数字信号，并通过FPGA的输入输出端口进行数据传输。

其次，信号解调是将接收到的数字信号转换为原始数据的过程。

在FPGA中，可以使用数字信号处理算法对接收到的信号进行解调。

例如，可以利用快速傅里叶变换（FFT）算法对信号进行频谱分析，提取出信号的频率、幅度等信息。

最后，信号处理是对解调后的信号进行进一步处理和分析的过程。

在FPGA中，可以利用各种算法对信号进行滤波、解码、解调等操作。

例如，可以使用数字滤波器对信号进行滤波，去除干扰和噪声，提高信号的质量。

基于FPGA的软件无线电接收机的设计具有许多优点。

首先，FPGA具有可编程性强的特点，可以根据不同需求对接收机进行灵活的配置和调整。

其次，FPGA的并行处理能力强，可以实现高速、实时的信号处理。

此外，FPGA具有低功耗、体积小的特点，适合应用于便携式设备中。

综上所述，基于FPGA的软件无线电接收机的设计方案具有良好的性能和灵活性。

随着FPGA技术的不断发展和进步，基于FPGA的软件无线电接收机将在无线通信领域发挥越来越重要的作用。

相信在不久的将来，基于FPGA的软件无线电接收机将成为无线通信系统中不可或缺的一部分。
