3U-PLC使用手册

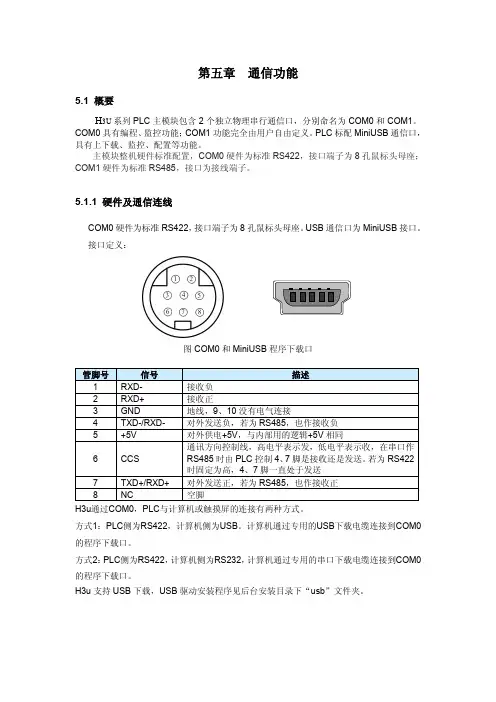

第五章通信功能5.1 概要H3U系列PLC主模块包含2个独立物理串行通信口，分别命名为COM0和COM1。

COM0具有编程、监控功能；COM1功能完全由用户自由定义。

PLC标配MiniUSB通信口，具有上下载、监控、配置等功能。

主模块整机硬件标准配置，COM0硬件为标准RS422，接口端子为8孔鼠标头母座；COM1硬件为标准RS485，接口为接线端子。

5.1.1 硬件及通信连线COM0硬件为标准RS422，接口端子为8孔鼠标头母座。

USB通信口为MiniUSB接口。

接口定义：图COM0和MiniUSB程序下载口H3u通过COM0，PLC与计算机或触摸屏的连接有两种方式。

方式1：PLC侧为RS422，计算机侧为USB。

计算机通过专用的USB下载电缆连接到COM0的程序下载口。

方式2：PLC侧为RS422，计算机侧为RS232，计算机通过专用的串口下载电缆连接到COM0的程序下载口。

H3u支持USB下载，USB驱动安装程序见后台安装目录下“usb”文件夹。

COM1为RS485，接口为接线端子，接口定义：图通信接线端子COM1与其它设备通信连接方式。

通过接线端子，用户现场配线。

5.1.2 H3U通信协议切换逻辑说明1）COM0协议COM0协议默认为为下载协议/HMI监控协议(D8116=0X81);COM0口可以通过D8116=0X02在运行状态下为MODBUS_RTU的从站操作。

2）COM1协议协议切换条件：系统上电运行或用户程序的停机状态COM1都可以切换协议，运行状态中不对协议进行更改。

*RS指令半双工/全双工模式由D8120的Bit10设定；1:半双工RS485a) N:N的协议设置：可以通过从0步编写如下用户程实现N:N设置图N:N协议设置b) 并联协议设置：M8070置位为并联协议主站，M8071置位为并联协议从站，M8070与M8071不能同时置位，若同时置位并联协议无效。

c) 计算机链接协议设置：D8120的bit14 = 1，系统设置COM1协议为计算机链接协议。
